钣金结构逆变器电源防护箱体设计

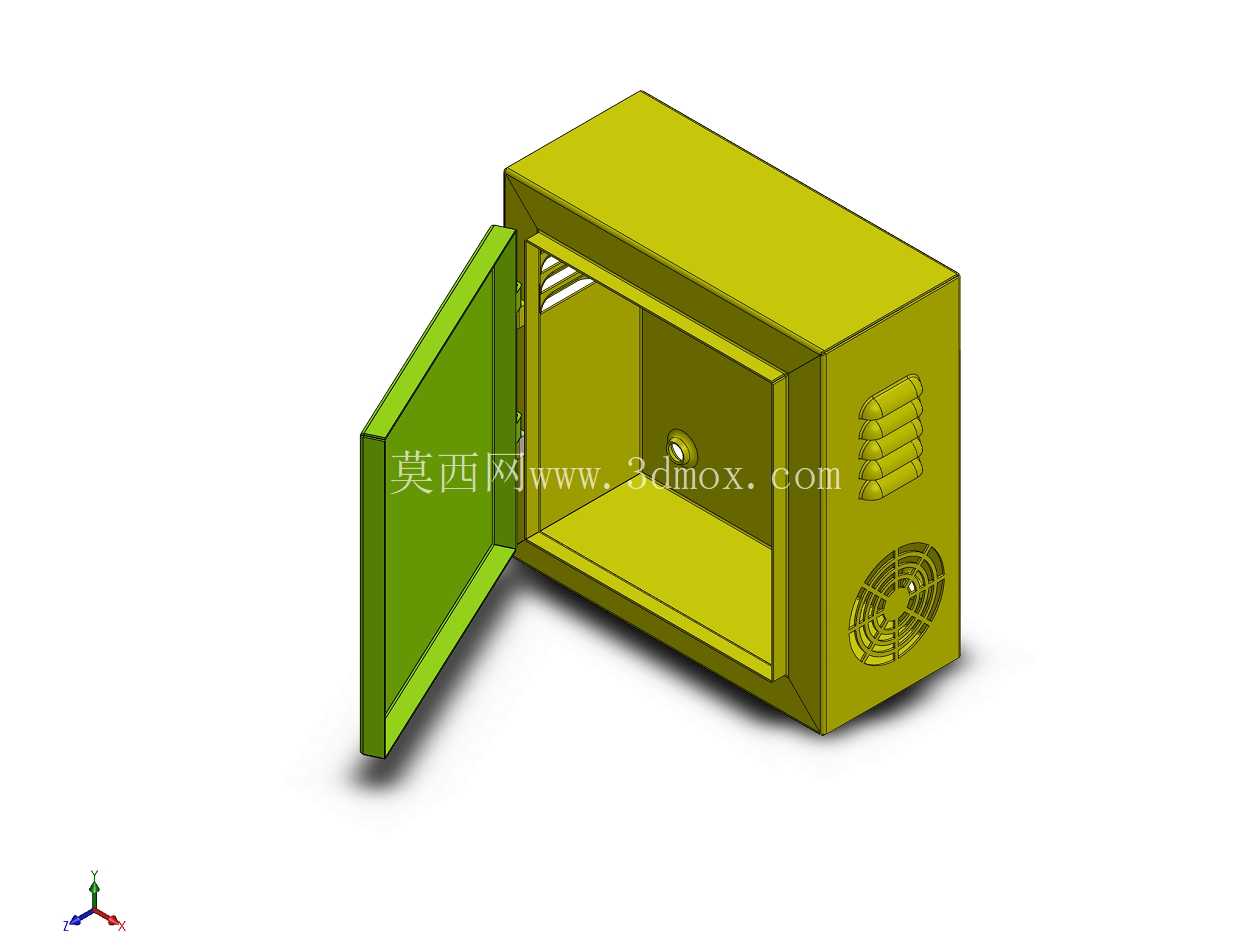

这款钣金结构的逆变器防护箱体，主要面向车载逆变电源、小型工业备用逆变单元的安装防护需求，在车载电子配套、户外小型供电设备集成场景中应用广泛，核心作用是为内部逆变功率板、整流模块、接线端子等核心电气元件提供结构支撑与物理防护，同时兼顾电磁屏蔽、散热通风与日常检修的操作便利性。从结构设计逻辑来看，整体采用分体式单开门布局，箱体主体与侧开门通过侧边的铰接结构实现开合，门板闭合后可通过侧边的卡扣或锁具实现固定，日常检修内部元件时无需完全拆解箱体，仅需开启侧门即可完成接线、元件更换等操作，大幅降低后期维护的操作成本。箱体的散热结构做了针对性布局，在箱体侧部设计了多组凸起的冲压式通风槽，同时在对应内部功率元件的安装位置预留了轴流风扇的安装位，通风槽采用一体冲压成型，无需额外拼接通风件，既保证了壳体的结构强度，又能形成空气对流通道，将逆变模块工作时产生的热量及时排出，避免内部积热导致元件性能衰减。从钣金工艺实现角度，整个箱体的折弯、冲孔、成型特征均适配常规冲压折弯工艺，所有折弯边预留了合理的折弯止裂槽，避免钣金折弯过程中出现材料撕裂问题；门板与箱体的配合间隙控制在均匀范围内，既保证开合顺畅，又能控制缝隙尺寸减少灰尘、溅水的侵入。安装边界方面，箱体背部预留了壁挂安装的固定孔位，可直接通过膨胀螺丝固定在墙面或设备机架上，内部设置了多组PCB安装柱与元件固定位，可直接适配常规规格的逆变电路板安装，无需额外加装固定支架；内部腔体的走线空间做了预留，侧边的走线缺口可方便电源线、输出线的引出，避免线材挤压弯折。在结构强度设计上，箱体的棱边均做了小幅折弯翻边处理，既可以提升薄钣金壳体的整体刚性，避免壳体受外力出现凹陷变形，又能去除钣金裁切后的锋利毛边，防止装配或检修过程中划伤操作人员。门板内侧预留了密封胶条的安装槽位，若应用在多尘、潮湿的户外场景，可加装橡胶密封胶条提升壳体的防护等级，拓展产品的适用场景。这类钣金箱体的设计核心是在满足防护、散热、安装功能的前提下，尽可能减少焊接工序，所有结构特征通过冲压、折弯即可完成成型，有效降低批量生产的加工成本，同时保证成品的尺寸一致性，适合车载配套、小型工业供电设备的批量配套使用。
