带接近传感器的可调节实验室教学传送带

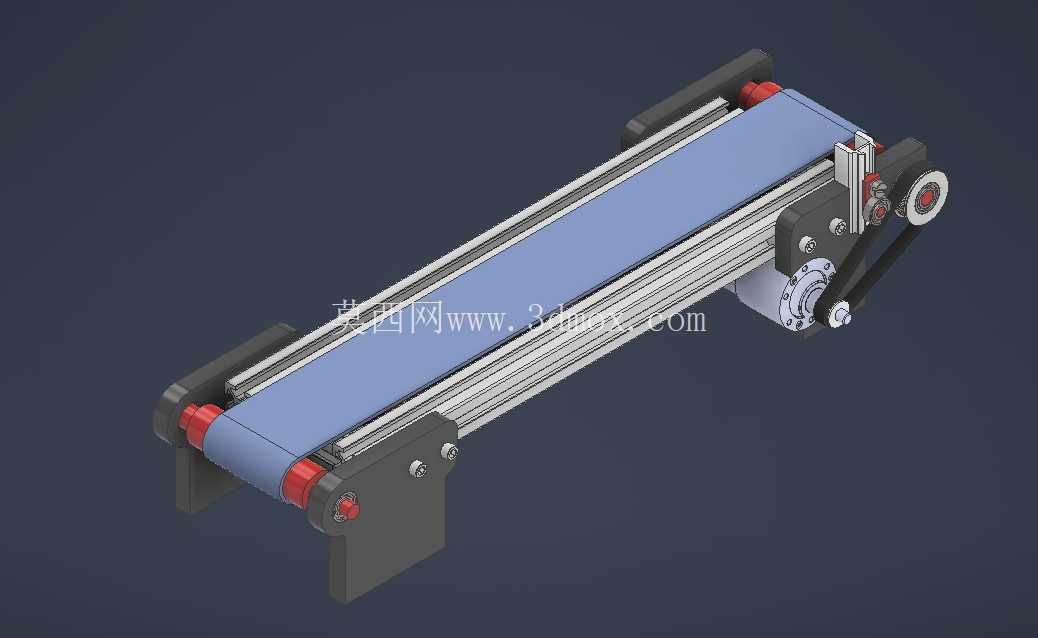

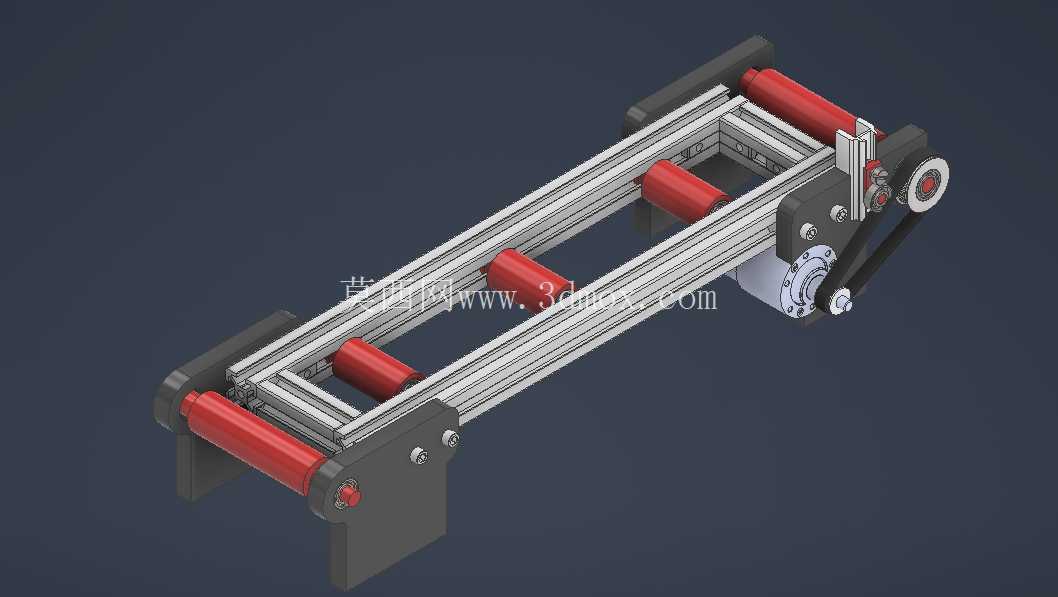

这款紧凑型模块化传送装置，核心定位是面向高校实验室、职业技能实训场景的教学演示载体，同时也可作为小型自动化产线的物料输送单元使用，适配小尺寸工件的短距离传输、传感器触发逻辑验证、皮带传动机构调试等实操需求。从结构设计逻辑来看，机架主体采用TSLOT20x20铝型材搭建，搭配M5规格的T型螺母与内六角螺钉完成装配，这种选型思路一方面是利用铝型材的槽道通用性，方便后期调整安装位置、拓展附加组件，另一方面铝型材本身的轻量化属性也能降低整体设备重量，方便在实验室内挪动布置，不需要额外做重型地基固定。

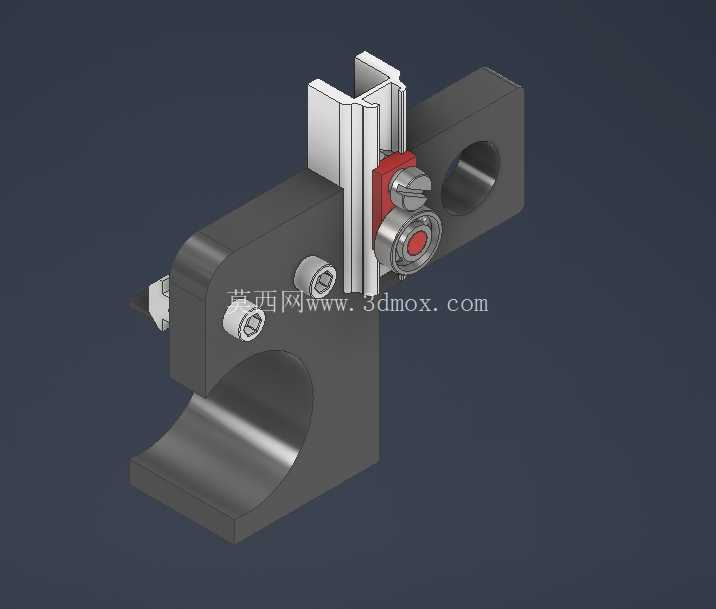

设备的可调节属性覆盖两个核心维度，首先是输送长度的调整，通过滑动机架两端的从动辊安装座，可在基础长度范围内调整皮带张紧度与有效输送行程，适配不同长度的实验工位布局；其次是支撑高度的调节，四个支撑脚采用可旋调结构，可根据实验台高度、对接设备的进料高度差调整整机水平度与支撑高度，避免出现输送面倾斜导致的工件打滑、偏移问题。输送面的核心参数经过教学场景适配，皮带宽度设置为50mm，可覆盖绝大多数教学用小型工件、实训样件的输送需求，不会出现宽度过宽导致的物料跑偏，也不会因宽度过窄限制样件选型范围；基础状态下有效输送长度为360mm，调整后可覆盖小范围的长度适配需求，整机外轮廓尺寸控制在长400mm、宽110mm、高100mm的区间内，占用实验室台面面积极小，可直接放置在标准实验桌面上使用，不需要额外配置专用安装支架。

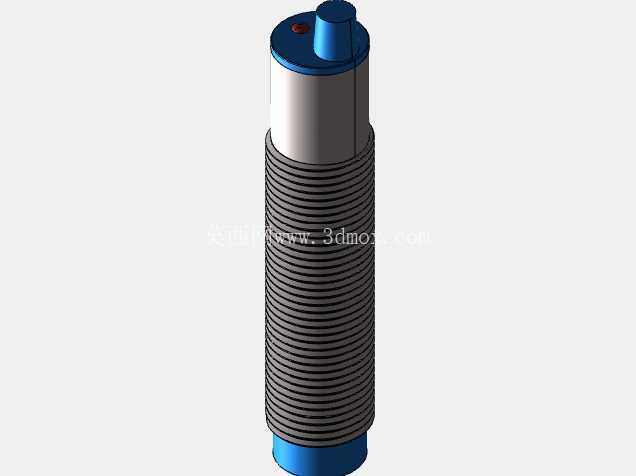

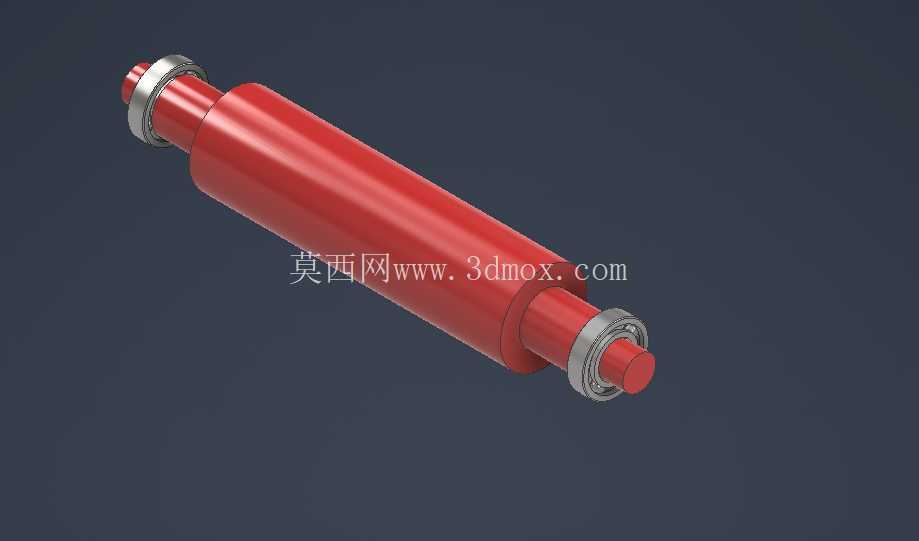

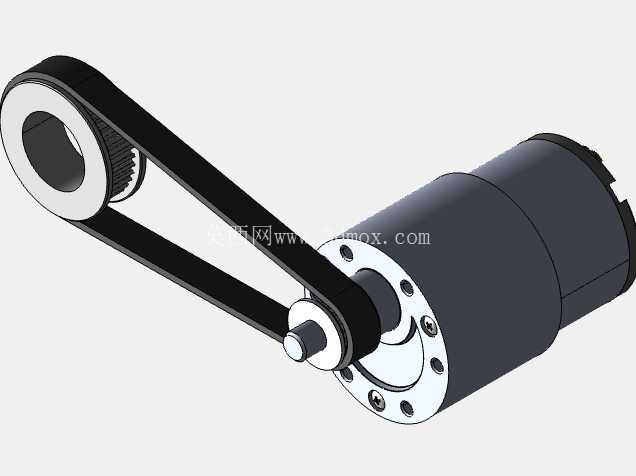

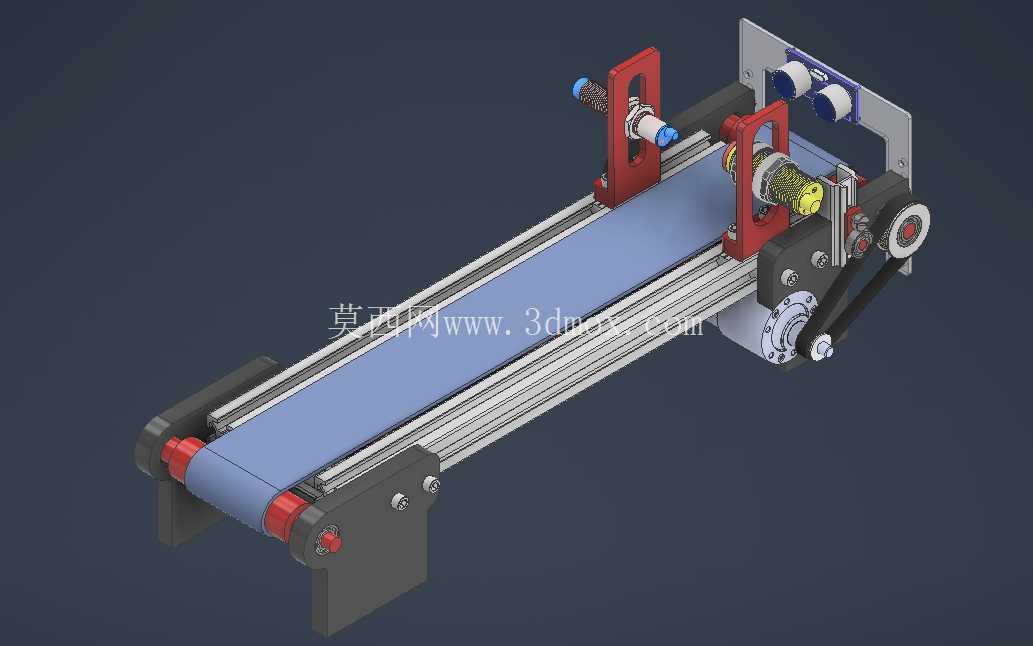

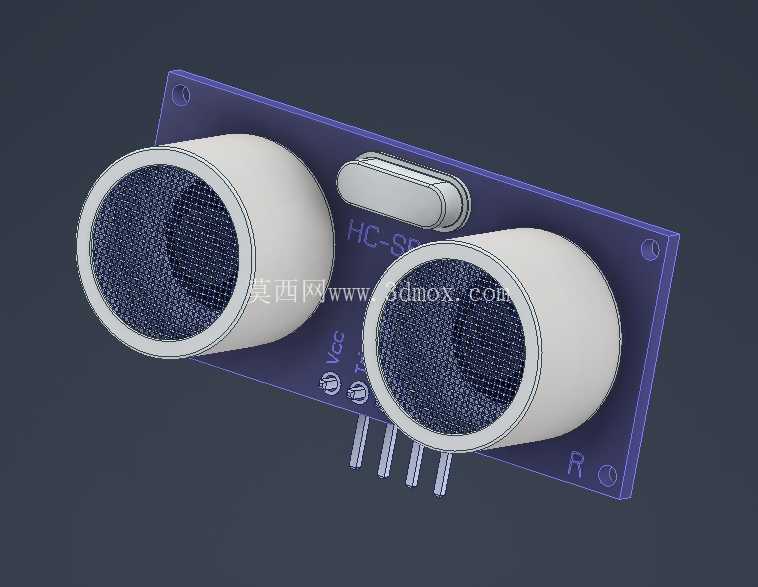

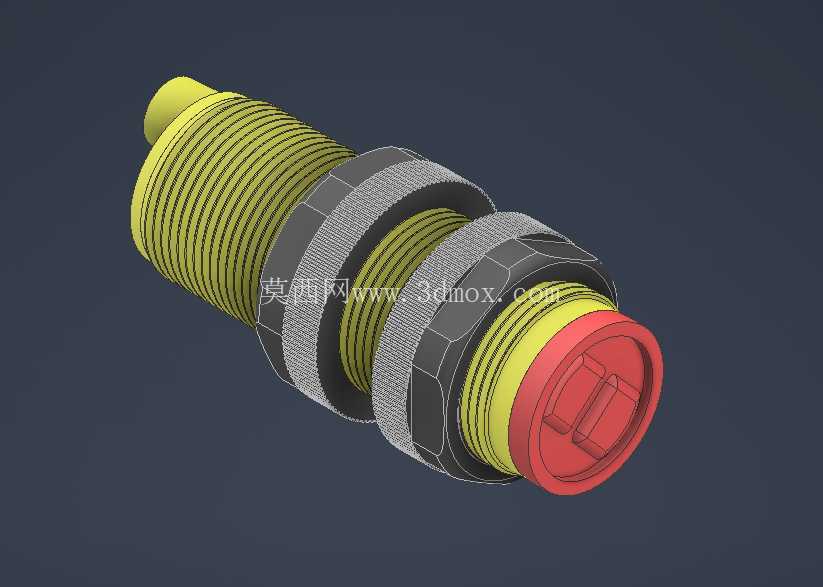

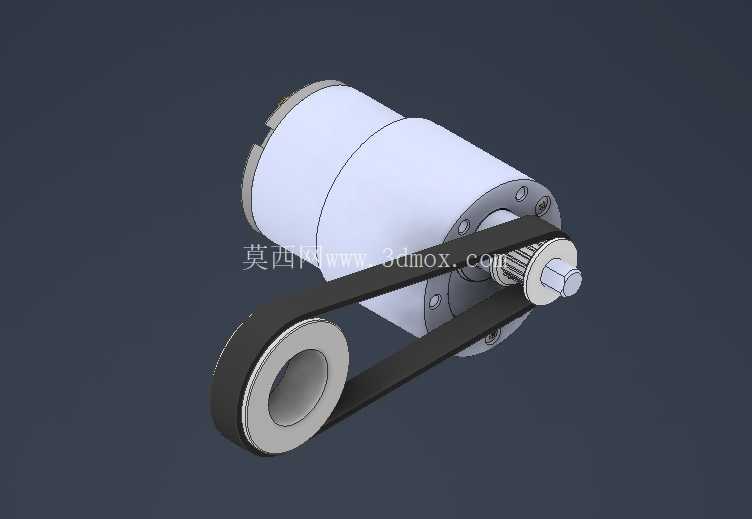

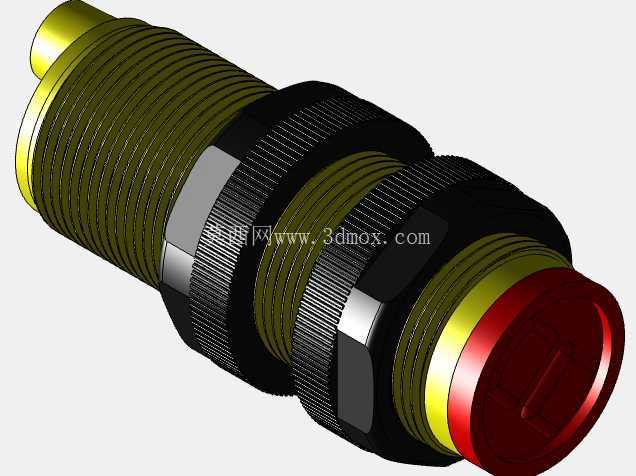

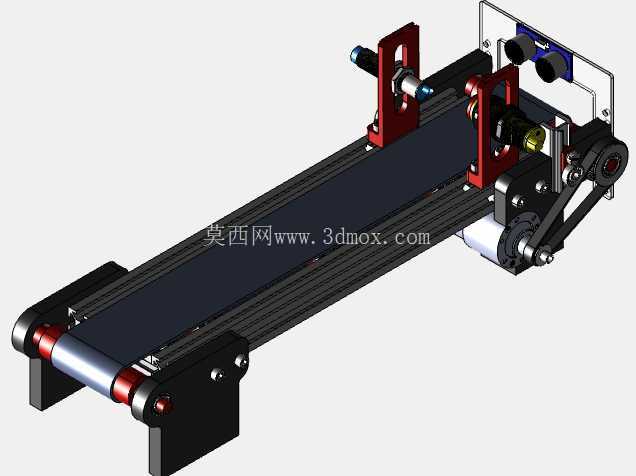

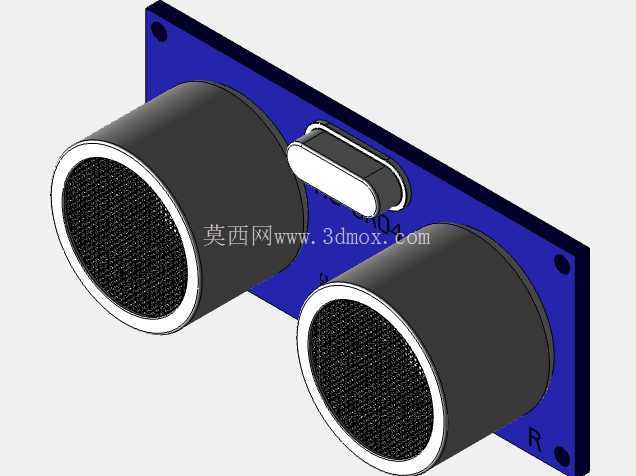

驱动单元采用直流齿轮电机搭配皮带传动的结构，电机输出端通过同步带将动力传递到主动辊，主动辊与从动辊之间采用平皮带输送物料，这种传动结构的优势在于结构简单、传动噪音低，适合实验室安静的教学环境，同时皮带张紧结构采用侧置调节螺钉，调试时不需要拆解机架，仅通过扳手旋转调节螺钉即可完成张紧度调整，降低实训操作的门槛。传感器配置是这款装置的核心教学亮点，机架上预留了多类型传感器的安装位，可同时搭载超声测距传感器、电感式接近传感器、光学接近传感器三类常用工业检测元件，所有传感器均通过定制的3D打印安装座固定在铝型材槽道上，安装座的位置可沿输送方向任意滑动调整，可模拟不同工位的工件到位检测、物料计数、位置纠偏等实操场景，学员可自行调整传感器安装位置、设置触发阈值，验证不同检测方案的实际效果。

从安装边界来看，整机底部的四个可调脚支撑点分布在机架四角，安装时仅需要保证支撑面平整即可，不需要额外打膨胀螺栓固定，设备运行时的振动极小，不会对台面上的其他实验仪器造成干扰；所有电气走线均沿铝型材槽道内布置，不会出现线缆外露剐蹭皮带的问题，电气接口集中布置在机架侧端，方便连接实训台的电源、PLC控制模块，学员可自行编写控制程序，实现传送带启停、传感器触发联动、速度调节等控制逻辑的验证。易损件更换的设计也充分考虑教学场景的高频拆装需求，皮带更换仅需要松开从动辊的张紧螺钉即可完成，不需要拆解整个机架结构；传感器安装座采用快拆设计，可快速更换不同类型的检测元件，适配不同的教学实验项目；3D打印的结构件均采用通用规格，损坏后可直接通过FDM打印机快速制作替换，不需要定制特殊加工件，降低实训过程中的维护成本。

在实际教学应用中，这款装置可覆盖机械装调、传感器应用、电气控制三类核心实训内容：机械装调方向可用于练习铝型材机架装配、皮带传动张紧调试、辊系平行度调整等基础技能；传感器应用方向可用于验证不同类型接近传感器的检测距离、触发逻辑、适用物料类型；电气控制方向可作为小型执行机构，配合PLC、单片机等控制器完成闭环控制逻辑的实操训练。同时该装置也可作为小型自动化演示单元，用于展会、科普活动中的物料输送演示，直观展示皮带输送、传感器检测的基础工作原理。
