DS3225高扭矩防水数字舵机结构设计

在做小型移动机器人、RC模型车以及各类需要角度精准控制的小型执行机构选型时，舵机是绕不开的核心执行部件，这次拆解建模的DS3225 25KG规格数字舵机，是目前小负载执行场景里应用极广的一款成熟方案。先从实际应用场景说起，这类25kg扭矩等级的数字舵机，最常见的使用场景覆盖1/8、1/10比例的RC越野、攀爬车的转向执行，也大量用在小型六足、四足机器人的关节驱动，还有机械臂末端的小负载姿态调整、航模舵面控制，甚至不少DIY的小型自动化工装、门禁摆闸的小角度驱动也会选用这款，核心原因就是它的扭矩冗余足够，同时带防水结构，能适应户外、多尘甚至轻度溅水的使用环境，不用额外做密封防护。

从产品功能特性来看，这款舵机属于数字控制型，和传统模拟舵机相比，它的控制死区更小，角度定位精度更高，不会出现模拟舵机常见的小角度抖动、负载下位置偏移的问题，内部采用全金属精切齿轮组，从输入级的电机齿到最终输出的大齿盘，全部采用金属材质，相比塑料齿轮的舵机，抗冲击能力提升非常明显，在RC车落地冲击、机器人关节突然卡滞的工况下，不会出现打齿报废的问题。防水设计上，壳体结合面、输出轴位置都做了密封结构，出线位置也做了灌胶密封，能满足IP66左右的溅水防护，雨天户外跑车、机器人在潮湿地面行走都不会因为进水导致电路短路。

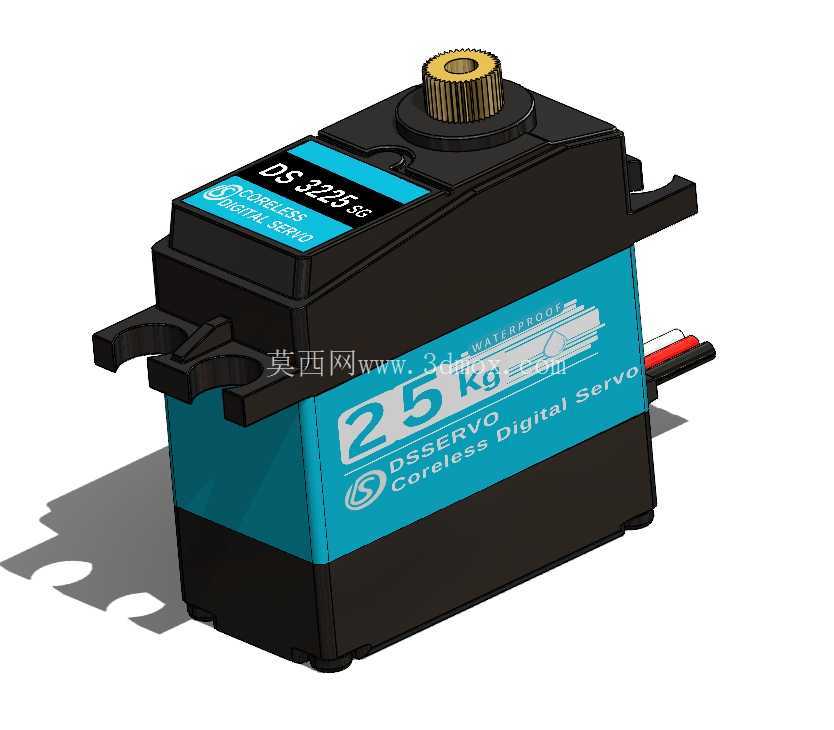

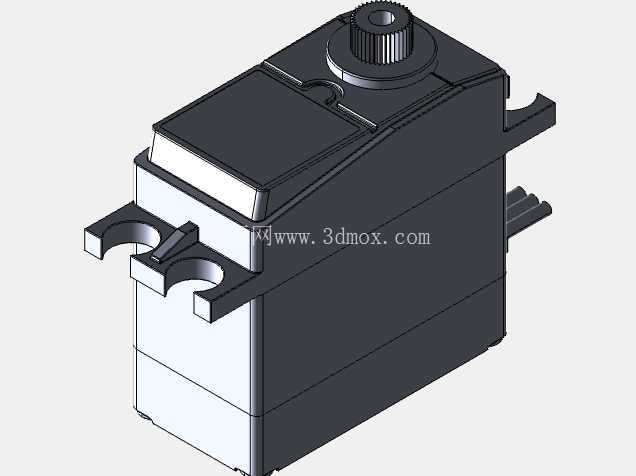

做三维建模的时候，首先要卡准的是安装边界尺寸，这款舵机的主体壳体是标准的25kg级舵机通用尺寸，主体长宽为40mm×20mm，不含输出轴的主体高度为36.5mm，输出轴的轴心距离壳体安装底面的高度是26.5mm，两侧的安装耳是标准的双孔位，孔距33mm，安装孔直径3.1mm，适配M3的安装螺丝，这个安装尺寸是行业通用的标准尺寸，替换同规格其他品牌舵机不需要修改安装位，这也是它能被大量通用场景选用的核心原因之一。输出轴采用25T的标准花键轴，市面上绝大多数标准舵机摇臂都能直接适配，建模的时候花键的齿形、公差要严格按照标准来做，不然装配的时候会出现摇臂装不上、间隙过大的问题。

设计思路上，这款舵机的结构非常紧凑，把直流驱动电机、减速齿轮组、控制电路板、位置反馈电位器全部集成在一个小小的壳体里，建模的时候要注意内部的空间避让：电机布置在壳体一侧，通过一级直齿把动力传递到中间的减速齿轮组，三级减速之后把扭矩放大到25kg·cm的输出等级，电位器直接和最终输出轴同轴连接，实时反馈输出轴的角度位置给控制板，形成闭环控制。壳体采用上下扣合的结构，上盖和下壳通过四颗自攻螺丝锁紧，结合面开有密封槽，装配的时候放置橡胶密封圈就能实现防水，输出轴位置采用轴套加O型圈的密封结构，既保证输出轴转动顺畅，又能阻挡水和灰尘进入壳体内部。

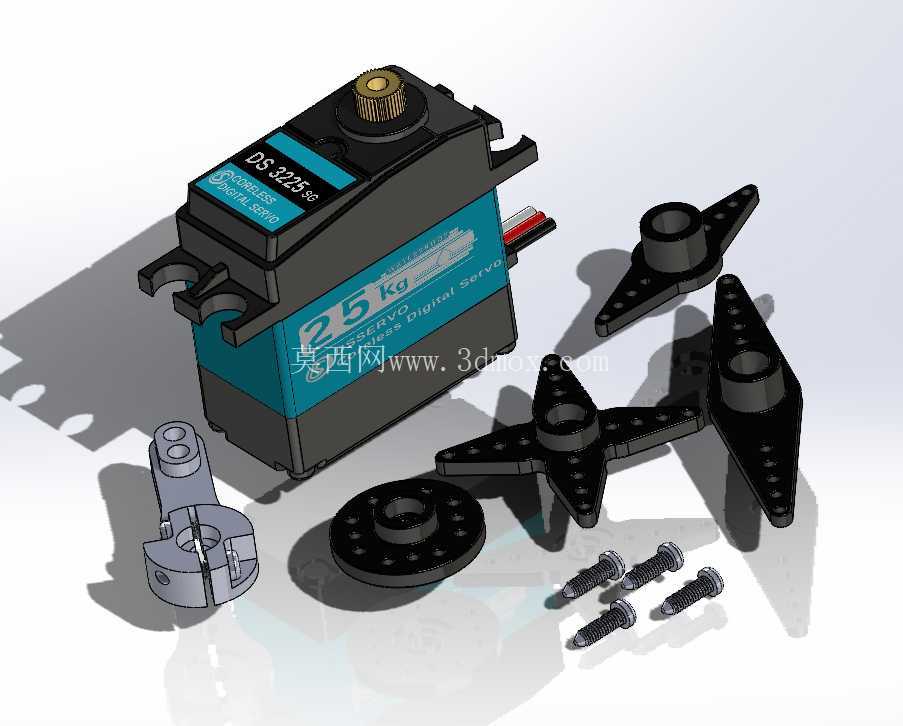

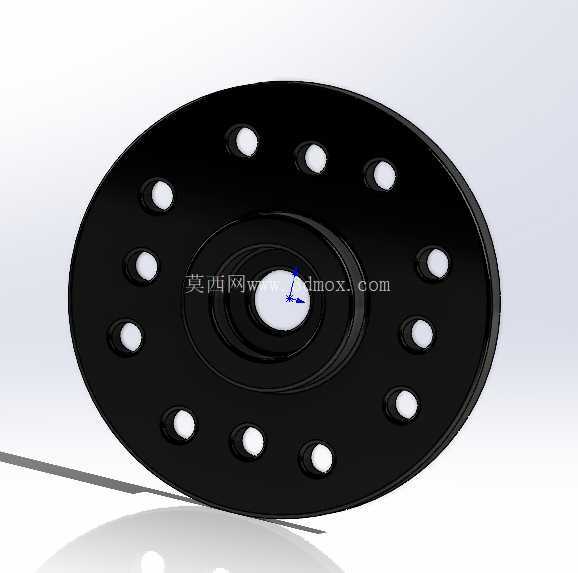

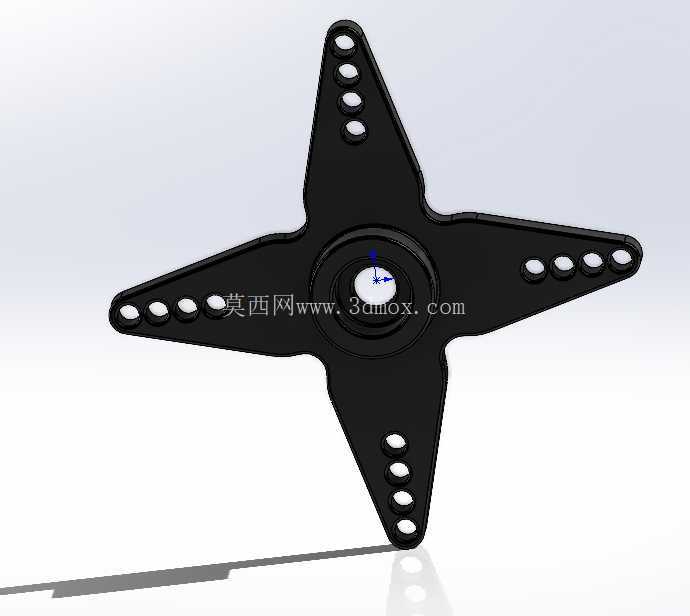

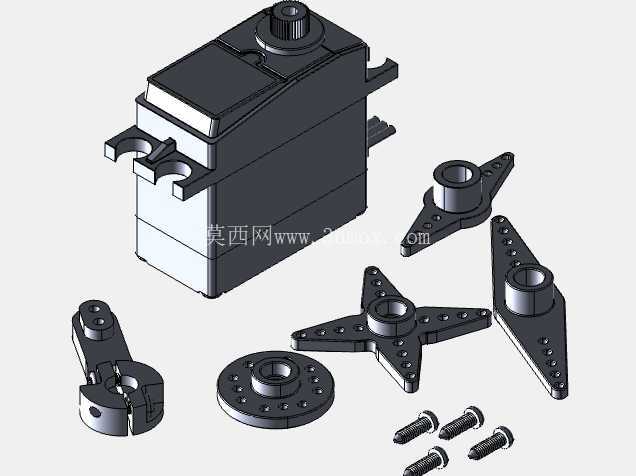

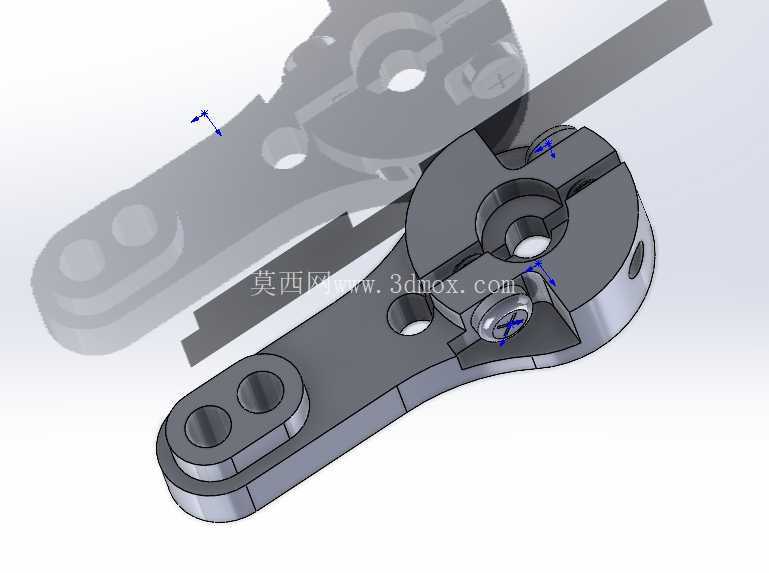

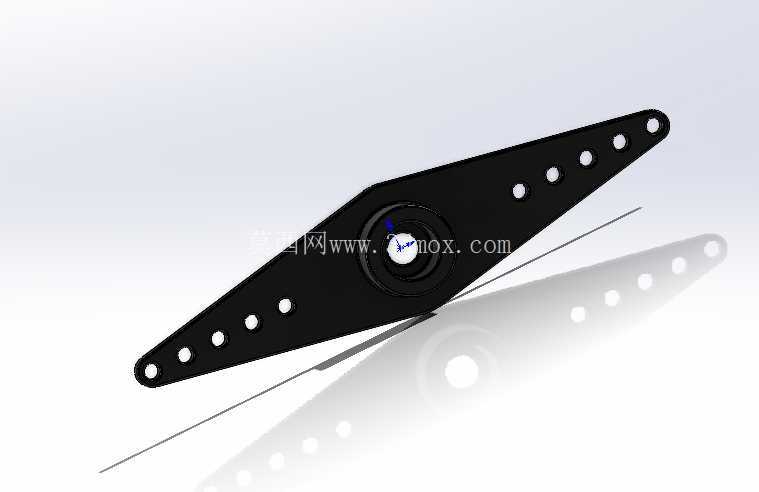

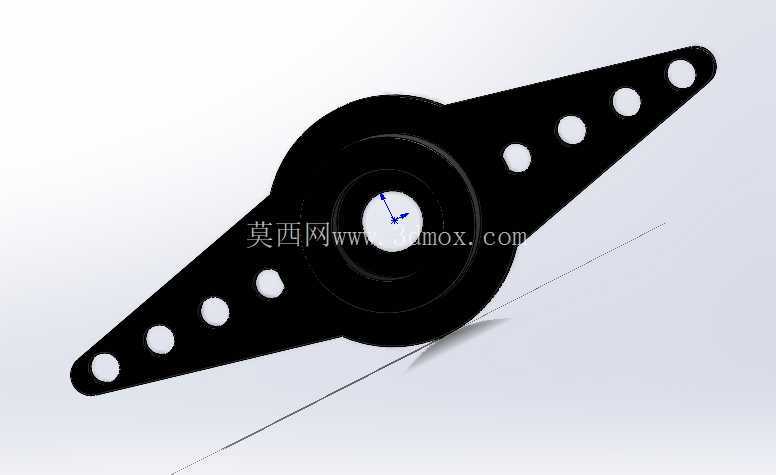

配套的安装附件建模也不能忽略，这款舵机标配了不同形式的金属摇臂，包括一字摇臂、十字摇臂、圆盘摇臂还有单边的金属舵盘，每个摇臂上都开有不同间距的安装孔，适配不同的连杆连接需求，同时配套了四颗不同长度的安装螺丝，还有一个金属的舵机臂锁紧螺丝，这些附件的尺寸也要和舵机主体的安装位完全匹配，比如摇臂的内花键要和输出轴的外花键完全契合，锁紧螺丝的螺纹要和输出轴顶端的螺纹孔匹配，装配后不能有松旷。

在实际选型使用的时候，要注意这款舵机的工作电压范围是4.8V-6.8V，电压越高输出扭矩越大，6.8V供电的时候能达到标称的25kg·cm扭矩，4.8V下扭矩大概在20kg·cm左右，选型的时候要根据实际负载的扭矩需求留够1.5倍以上的安全余量，避免长时间过载导致齿轮磨损或者电机烧损。安装的时候输出轴的机械中位要和控制信号的中位对齐，不然会出现左右转向角度不一致的问题，固定舵机的螺丝不要拧得过紧，避免壳体变形导致内部齿轮卡滞。

从建模的细节来看，壳体表面的散热筋、标签位的凹槽、出线口的倒角这些细节都要还原，这些结构不是装饰，散热筋能在舵机长时间大负载工作的时候增加散热面积，降低内部电机和电路板的温度，出线口的倒角是为了避免尖锐的边角割伤导线的绝缘层，标签槽是为了粘贴参数标签的时候不会凸出来，影响安装。齿轮组的建模要注意齿侧间隙的预留，完全零间隙的话转动阻力会非常大，甚至会卡死，合理的齿侧间隙既能保证传动效率，又能在有冲击的时候提供一定的缓冲。
