DS3218MG大扭矩数字金属齿舵机结构设计

　　这款数字舵机的三维结构设计，完全围绕中小载荷运动执行场景的实际安装与使用需求展开，在做结构建模前，首先梳理了这类舵机的核心应用边界：它既可以适配1:10比例遥控攀爬车的转向与油门控制，也能作为小型桌面机械臂的关节执行元件，还可用于航模固定翼、多旋翼无人机的舵面驱动，甚至在小型自动化工装的定位机构、智能门锁的锁舌驱动、教育类机器人竞赛的执行端都有广泛适配空间，因此结构设计上必须兼顾多场景的安装兼容性与运行可靠性。

　　从功能特性的结构落地来看，这款舵机采用碳刷电机作为动力源，搭配铜铝复合齿轮组完成动力减速输出，建模过程中特意对齿轮啮合的间隙做了公差预留，既保证传动过程的顺滑度，也避免加工装配后出现卡滞、扫齿的问题。输出轴采用金属齿花键结构，搭配铜质轴套做径向支撑，相比塑料齿输出轴，能承受更大的径向载荷与冲击扭矩，在6.8V供电下堵转扭矩可达21.5kg/cm，完全覆盖中小载荷执行场景的扭矩需求。控制信号端采用标准3P接口定义，信号脉宽范围匹配1520μs中位、333Hz刷新频率的通用数字舵机协议，同时支持180度常规转角与270度扩展转角的死区参数适配，建模时在内部电位器的安装位预留了两种转角版本的调节空间，不需要改动外壳结构就能完成不同转角版本的生产适配。

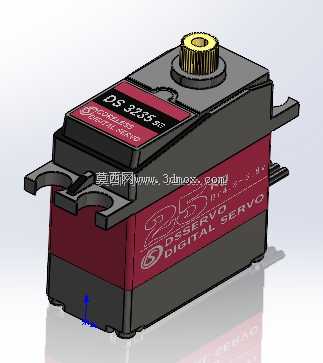

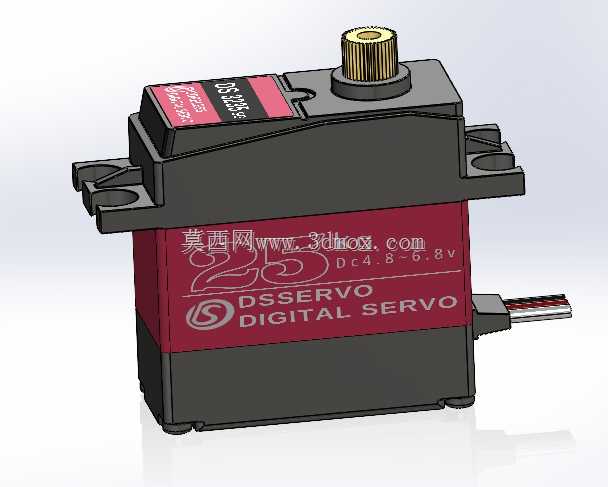

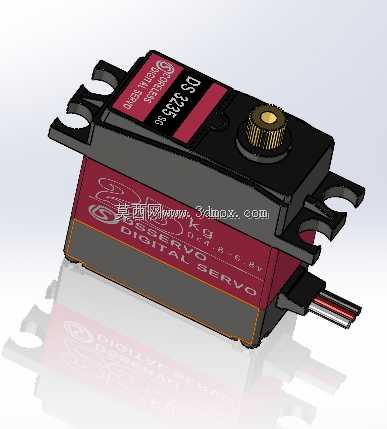

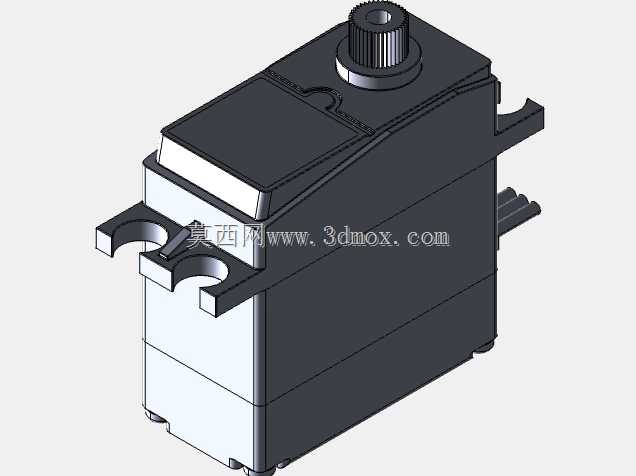

　　外形尺寸与安装边界的设计是这款舵机建模的核心重点，整体外轮廓严格控制在40.54020mm的尺寸范围内，上下壳体采用定位柱加卡扣的预固定结构，再通过四角的螺丝完成锁紧，既方便生产装配，也能保证外壳的拼接强度。两侧的安装耳采用标准舵机安装孔位，孔距、孔径完全兼容通用舵机的安装支架尺寸，用户不需要重新设计转接件就能直接替换同规格的传统模拟舵机。输出轴的中心高度、花键齿数也完全符合行业通用标准，配套的金属舵盘可以直接通用市面上的标准配件，降低用户的选型适配成本。外壳侧面预留了信号线的出线槽，出线位置做了圆角过渡处理，避免长期摆动过程中磨损线皮，上下壳的拼接缝处预留了密封胶条的安装槽，可根据使用场景选择是否加装密封件，提升户外使用时的防尘防水能力。

　　建模过程中还对内部的元件布局做了优化，驱动电路板布置在电机与齿轮组的侧方空间，电位器与输出轴直接同轴连接，减少传动间隙带来的控制误差，电机的固定位做了减震胶圈的预留槽，降低高速运转时的齿轮震动传递到外壳，提升运行稳定性。外壳表面的散热筋结构特意布置在电机对应的位置，能在大扭矩持续输出时帮助电机散出热量，避免长时间堵转导致的过热损坏。顶部的输出轴轴承位做了台阶定位，保证轴承安装后的同轴度，减少输出轴的径向窜动，提升带载运行时的位置精度。整体重量控制在60g，在同扭矩等级的舵机中属于轻量化水平，不会给搭载的航模、小型机器人带来过多的载荷负担。
