选矿用卧式筒形粉磨设备结构设计

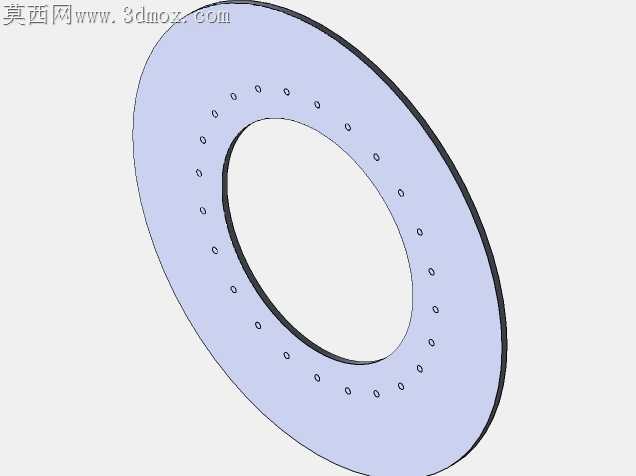

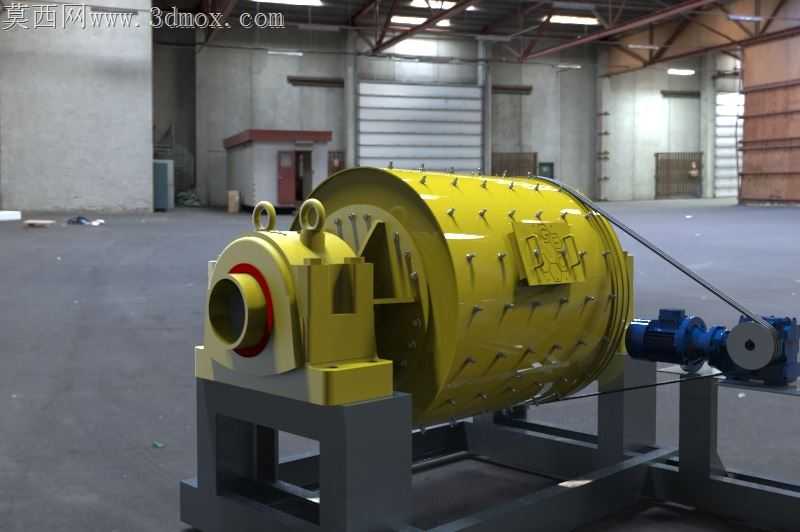

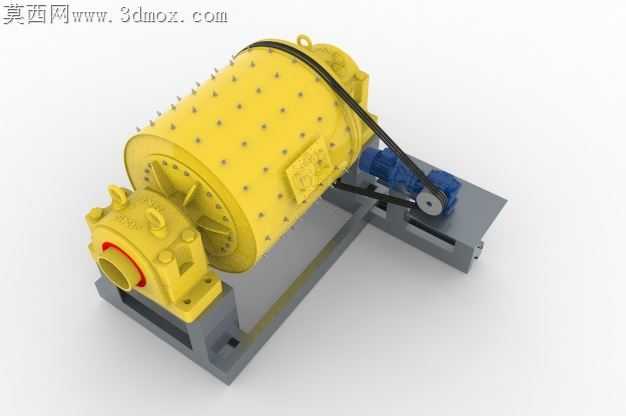

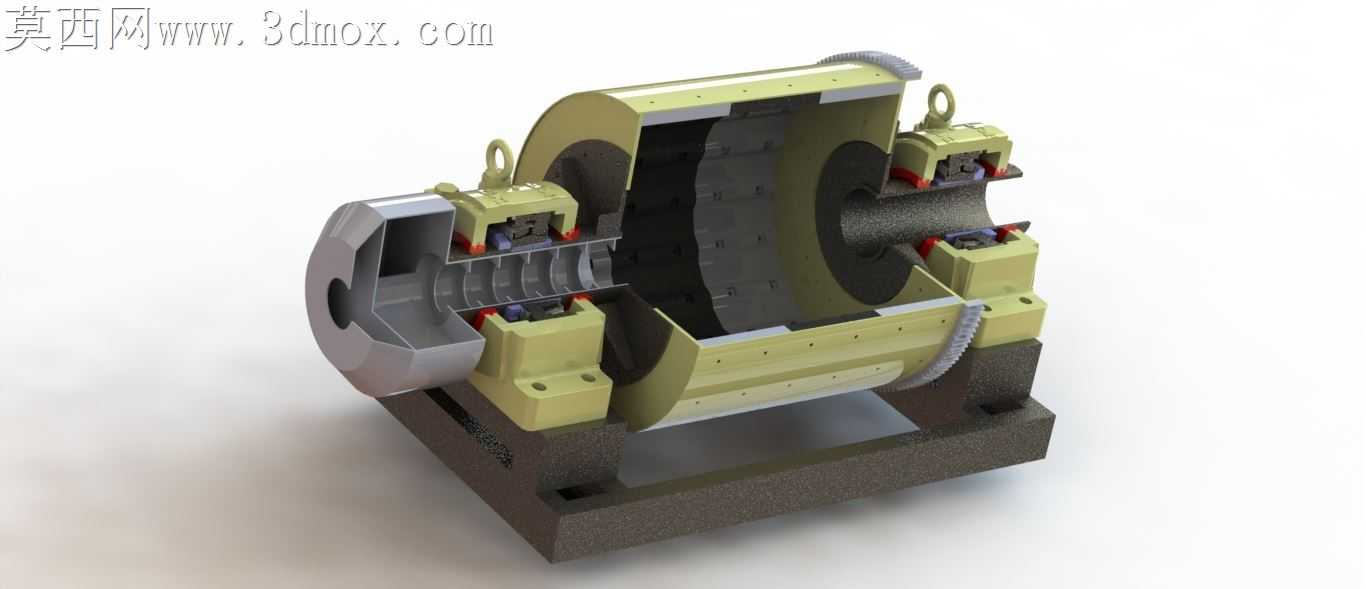

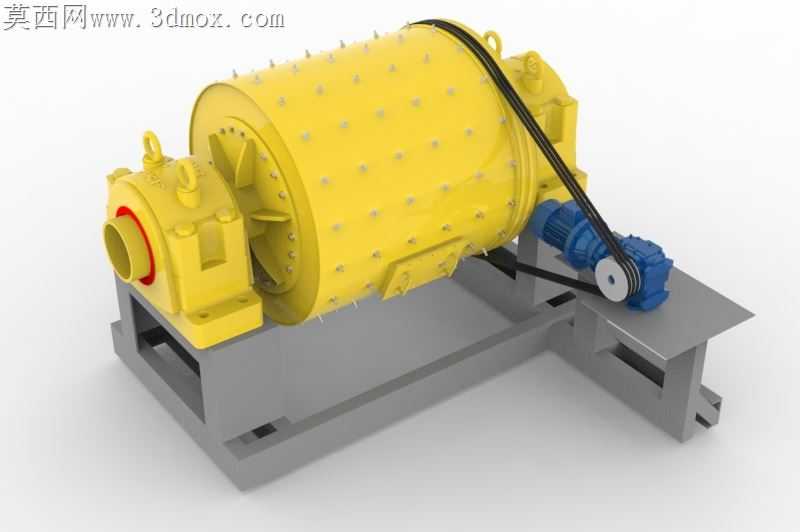

矿料粉磨作业里，衬板螺栓受冲击剪切断裂、中空轴轴颈跑合磨损过快、大小齿轮啮合侧隙偏差引发的振动异响，是现场运维最头疼的三类故障，这套结构设计从加工适配维度逐一做了针对性调整。筒体衬板采用凸起排布的筋条结构，螺栓孔位特意做了沉台扩孔处理，加工时沉台深度公差控制在0.2mm以内，既给螺栓头留出足够的容置空间避免受矿料直接冲刷，又能让衬板贴合面与筒体内壁完全贴合，不会出现局部悬空导致的受力断裂。端盖与中空轴的连接止口做了1:50的锥度设计，加工时采用一次装夹车削成型，避免二次装夹带来的同轴度偏差，装配时靠锥面的自锁特性就能保证端盖与筒体的同轴度，不用反复打表调整，大幅缩短现场安装周期。传动侧的大小齿轮采用变位齿形设计，加工时齿面做了淬硬处理，齿侧间隙预留0.8-1.2mm的热胀余量，避免长时间重载运转后齿面热胀卡滞，皮带轮与减速机输出轴的连接采用胀套结构，替代传统的平键连接，不用在轴上铣键槽削弱轴的强度，拆装时也不用拉马反复敲击损伤轴颈。主轴承座采用分体式轴瓦结构，轴瓦面铸有巴氏合金层，油槽做了螺旋形导流设计，加工时油槽边缘倒R2圆角，避免刮伤轴颈表面，润滑脂能顺着螺旋槽均匀覆盖整个轴颈接触面，不会出现局部干磨。筒体上的人孔门采用快压式锁紧结构，密封面嵌有耐油橡胶条，加工时密封槽深度比橡胶条厚度小1mm，装配后橡胶条被压缩1mm形成可靠密封，不会出现矿浆渗漏的问题。底座的安装面做了铣平处理，地脚螺栓孔位预留了20mm的调整余量，现场安装时可以微调筒体的水平度，不用额外垫过多垫片导致底座受力不均。传动端的电机安装座做了腰型孔设计，方便调整皮带的张紧度，不用挪动电机底座就能完成皮带张紧调整，日常维护更便捷。筒体外部的加强筋采用交错排布方式，焊接时采用对称分段焊工艺，减少焊接变形，加工后筒体圆度偏差控制在1mm以内，运转时不会出现偏心抖动的问题。
