DIY八旋翼X650多轴飞行载具结构设计

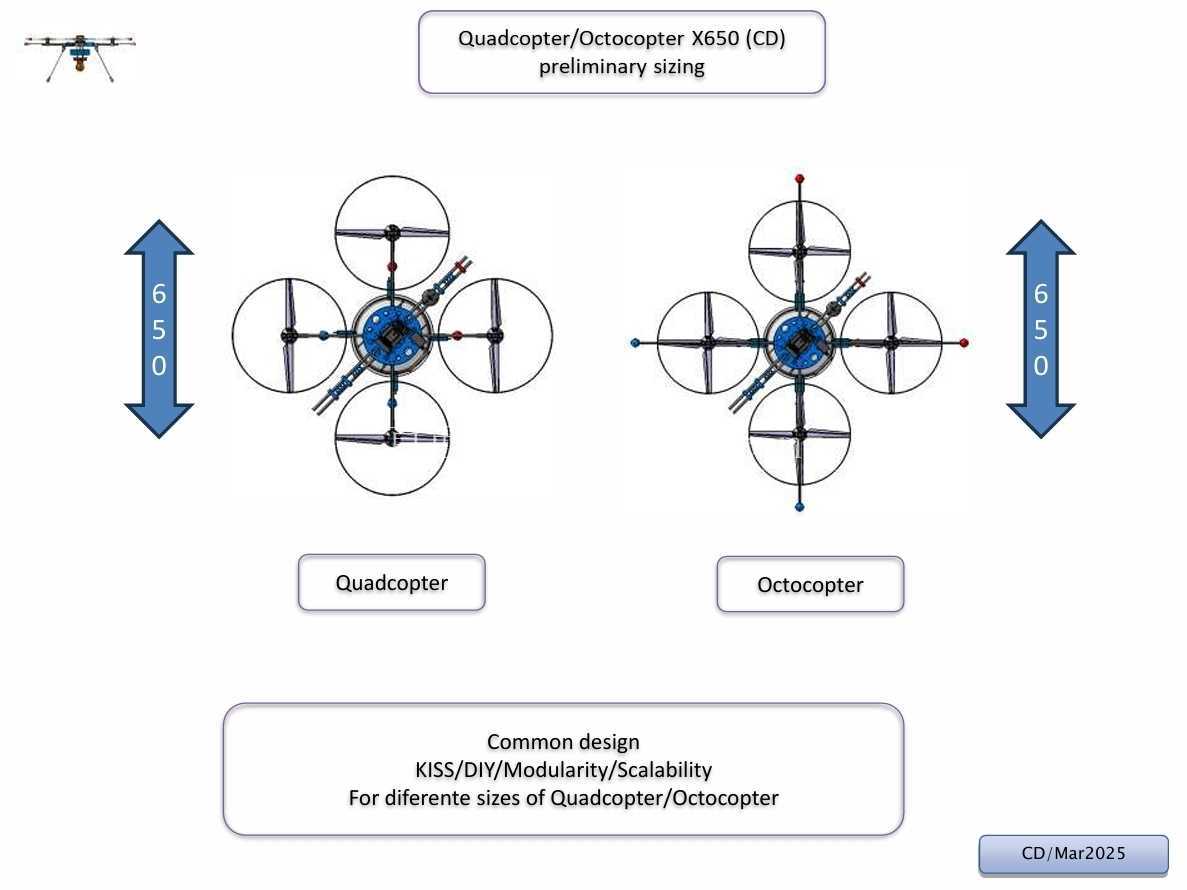

这款八旋翼飞行载具的结构设计围绕中小负载空中作业场景展开，可适配低空巡检、轻量物资投送、航拍测绘等多类实际作业需求，整体构型采用X型八轴布局，在四轴基础上通过动力冗余提升飞行稳定性与负载能力，单轴动力失效时仍可维持可控飞行姿态，降低作业过程中的坠机风险。

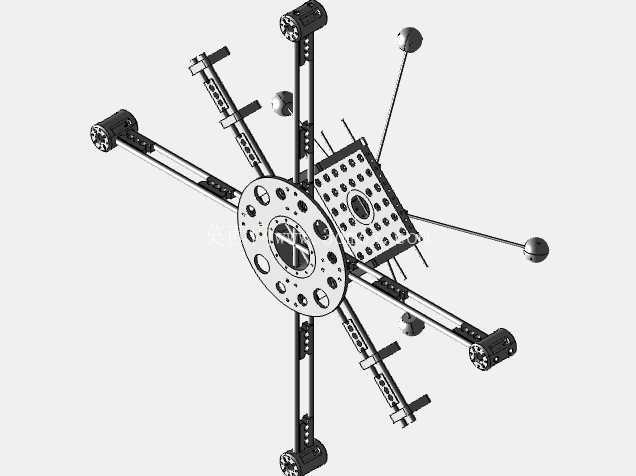

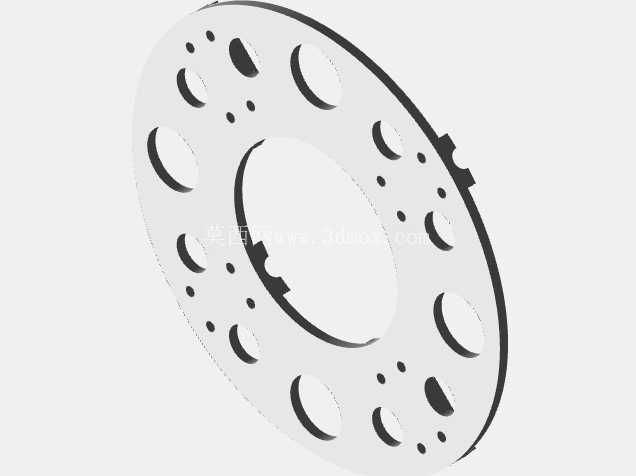

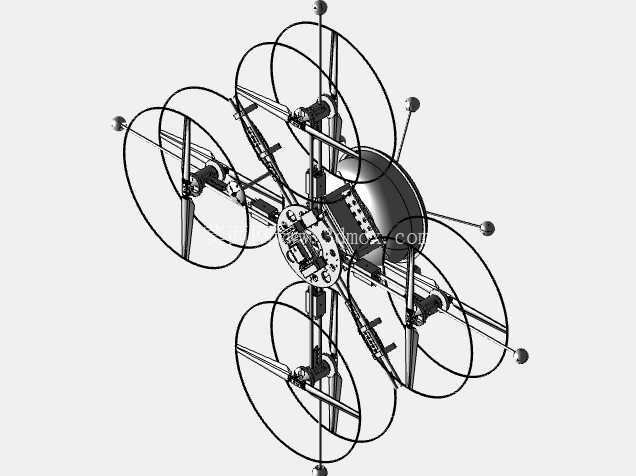

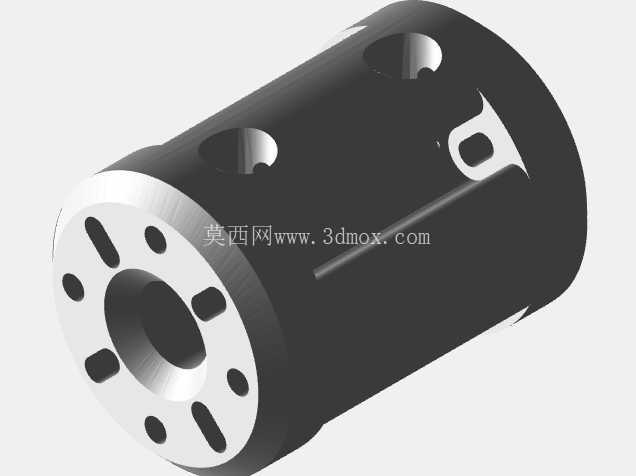

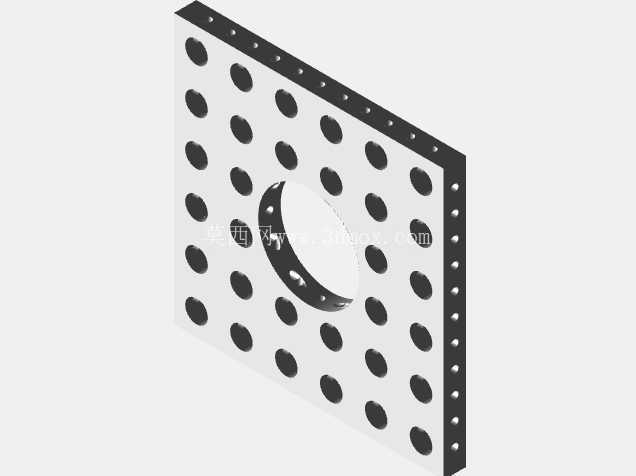

从结构设计逻辑来看，中心承载板采用对称式开孔设计，既为飞控、GPS、电源模块、信号接收机等核心元器件预留安装位，也通过镂空设计降低整机自重，中心区域的安装孔位按照通用飞控与电源模块的标准安装尺寸排布，可兼容主流Pixhawk系列飞控的直接安装，无需额外制作转接支架。机臂与中心板的连接部位采用快拆式锁紧结构，日常收纳时可快速拆卸机臂减小收纳体积，作业前可快速完成组装，机臂采用标准碳管材质，在保证结构刚度的同时尽可能降低自重，每根机臂末端的电机安装座预留标准电机孔位，可适配对应安装孔距的无刷电机，电机座下方预留脚架安装位，可根据作业需求加装高脚架或减震脚架，避免起降过程中搭载的任务载荷触碰地面。

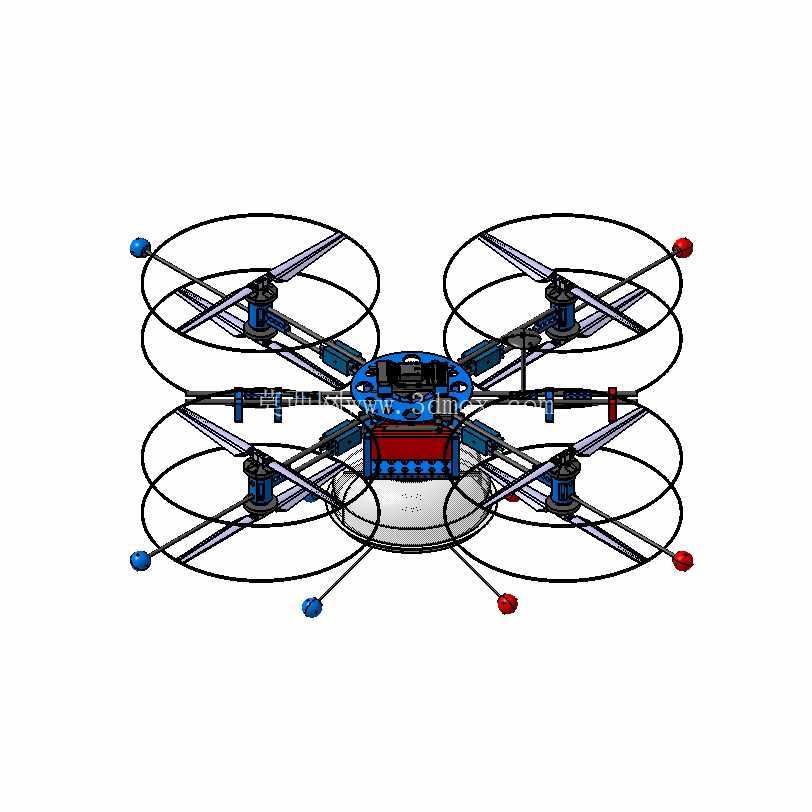

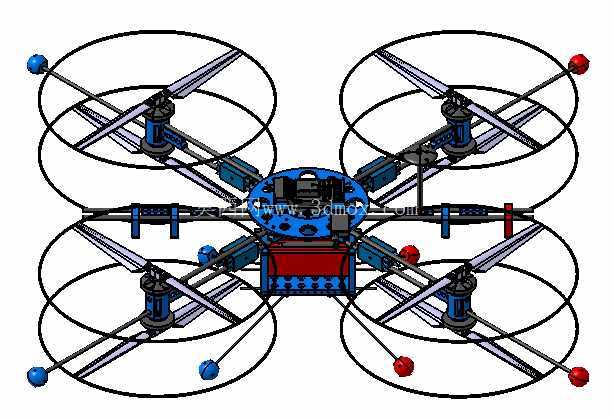

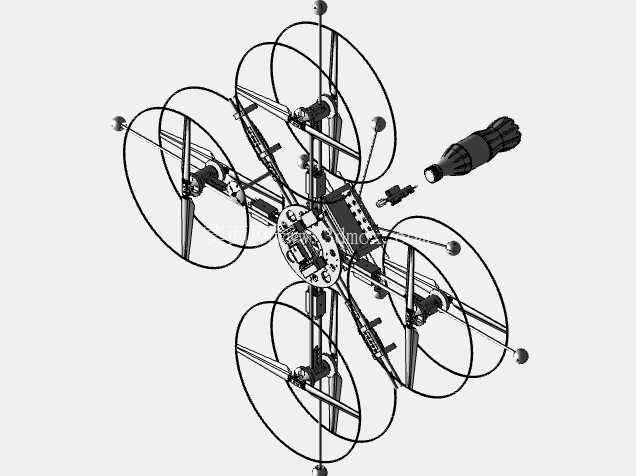

动力系统的排布采用上下对置的八轴布局，相邻机臂的电机转向相反，抵消旋翼旋转产生的反扭矩，保证飞行过程中的航向稳定性，每根机臂上的电调安装位预留走线槽，可将电调信号线与电源线规整收纳在机臂内部或沿机臂固定，减少飞行过程中的风阻，也避免线材晃动干扰飞行传感器。电源安装位位于中心板下方重心位置，采用绑带固定结构，可适配对应规格的锂电池，电源接口预留XT90级别的大电流接口，满足八台电机同时大推力输出的电流需求，电源分电板集成在中心板内层，减少外露接线带来的干扰与故障风险。

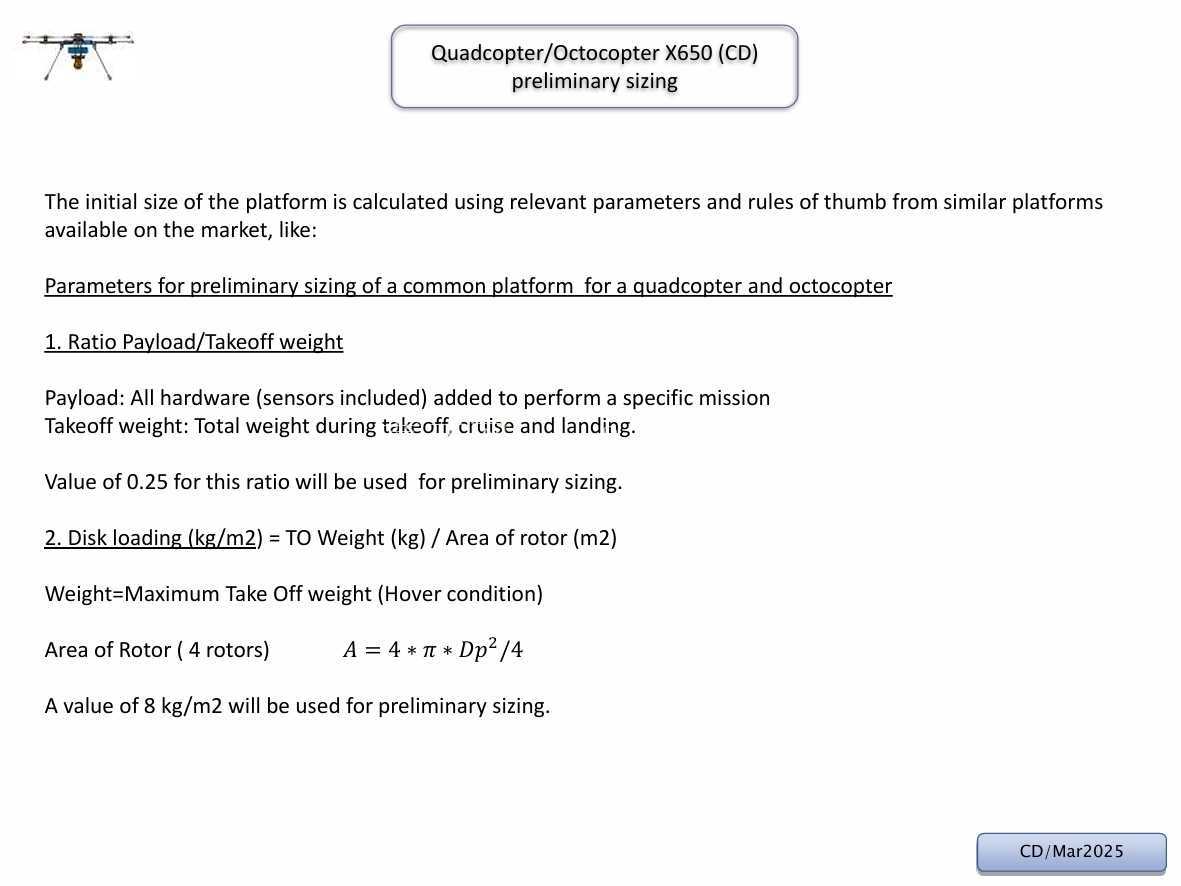

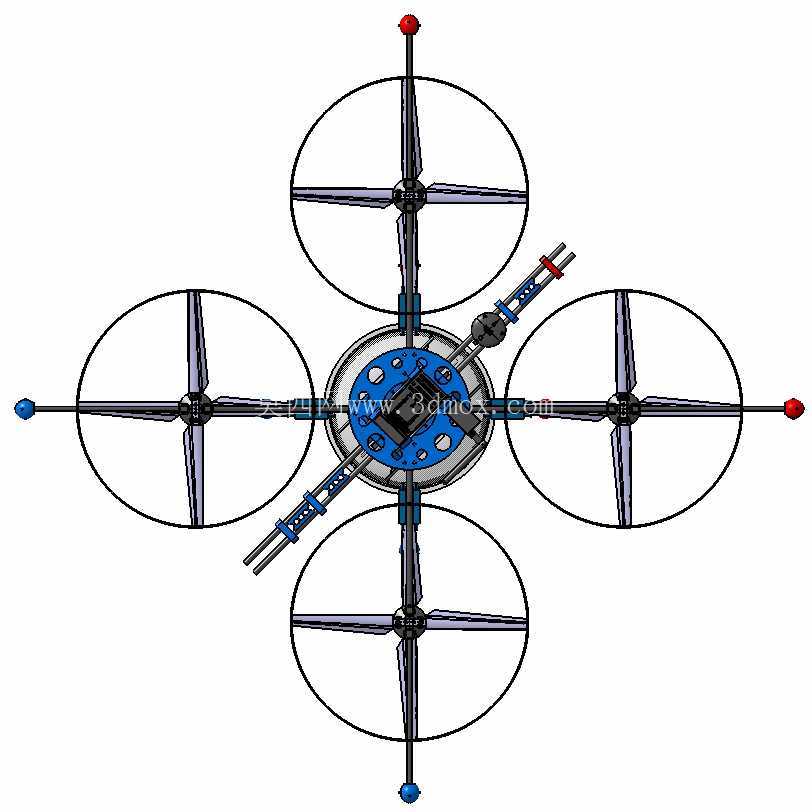

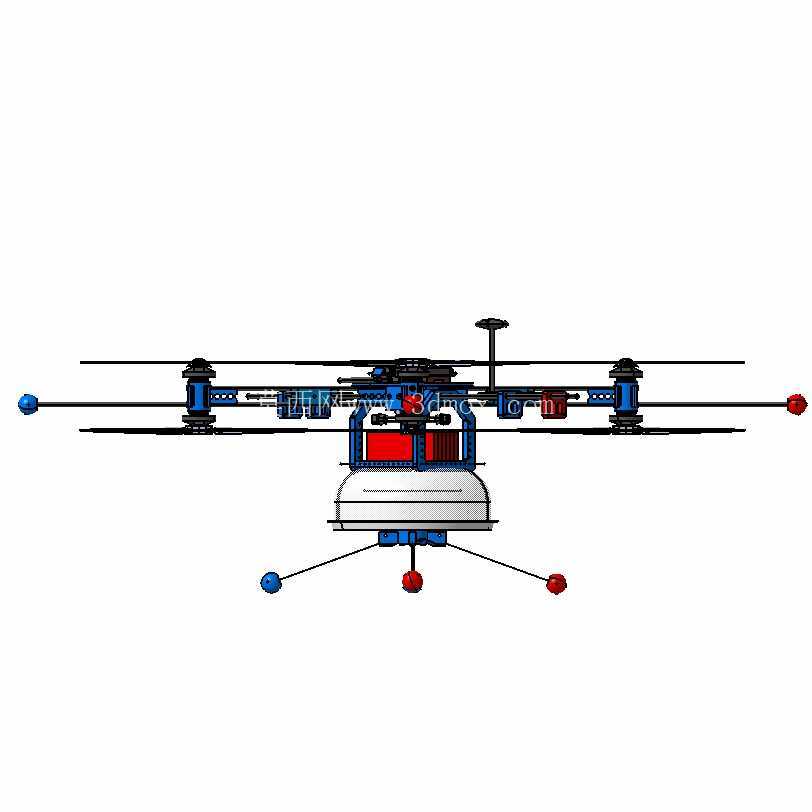

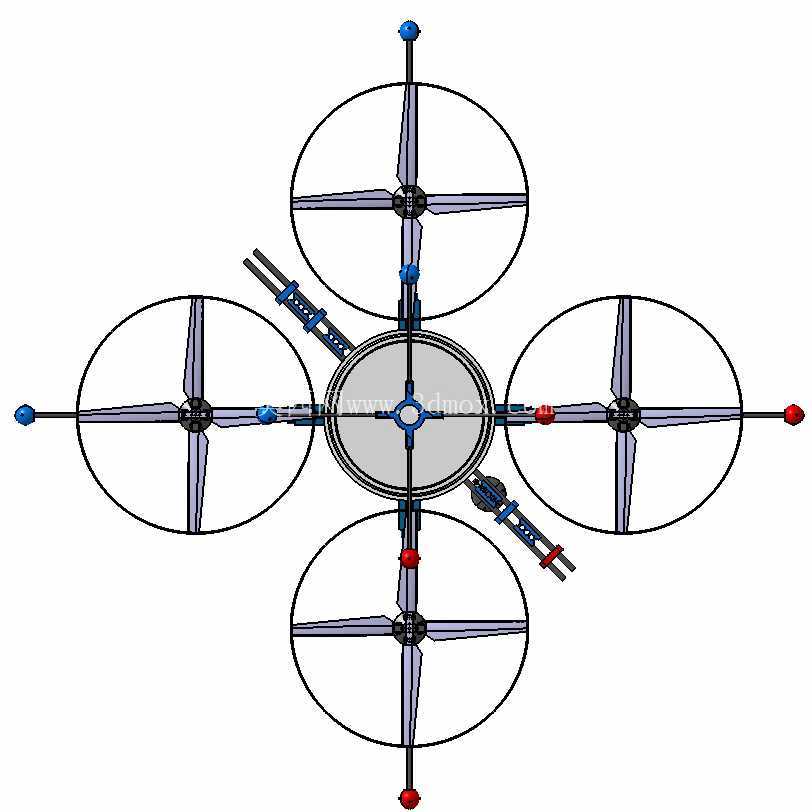

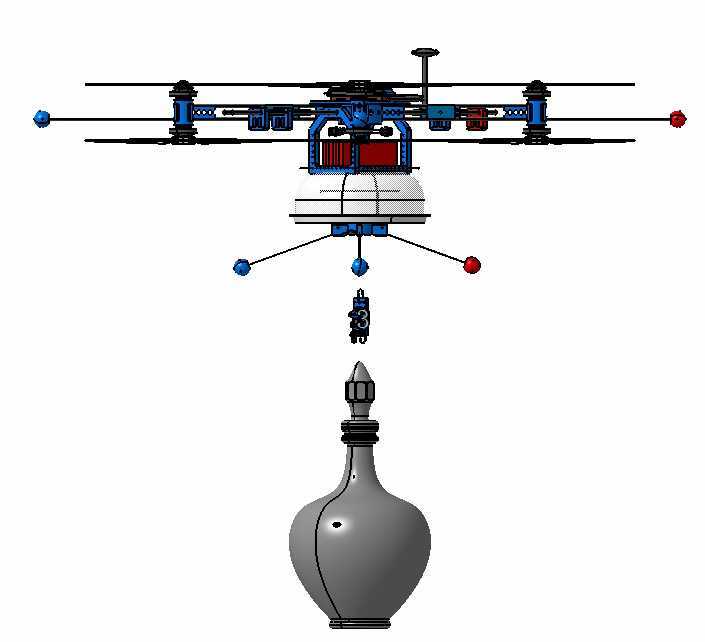

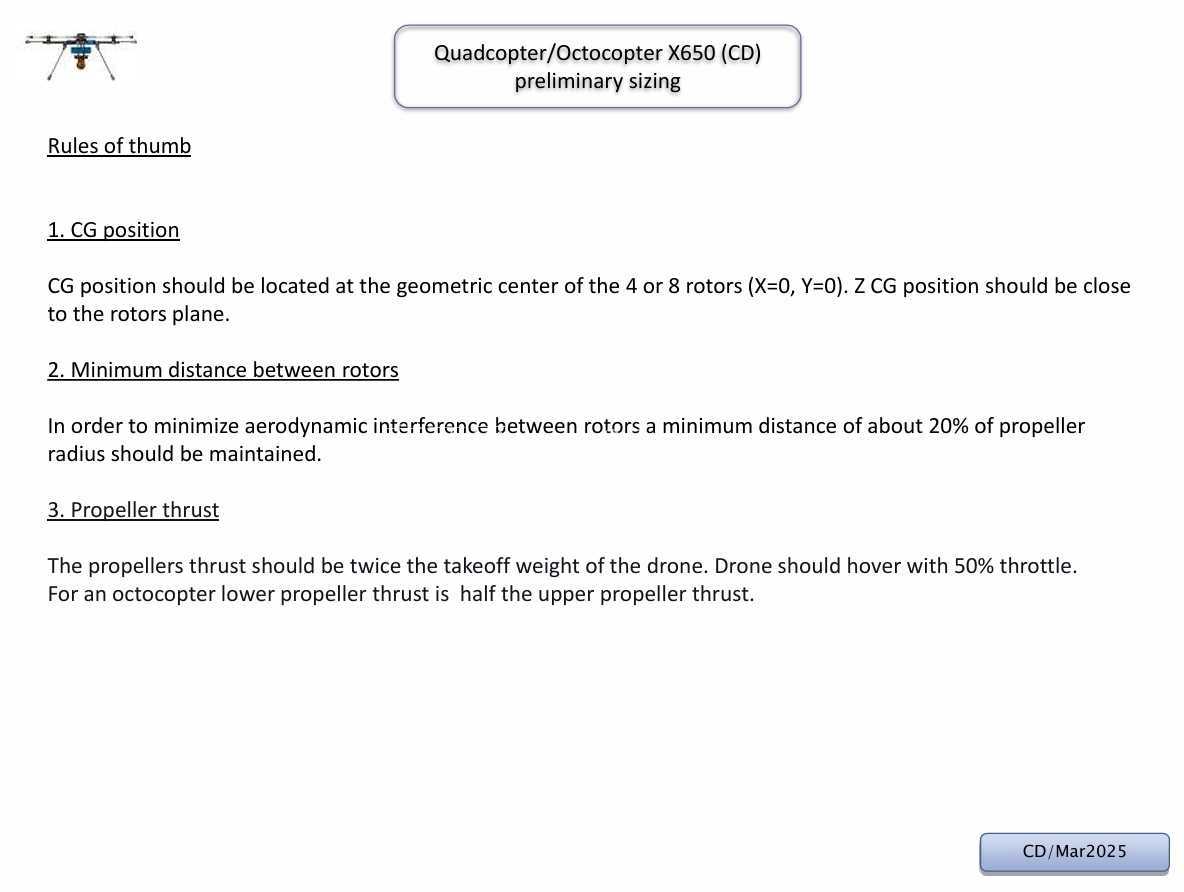

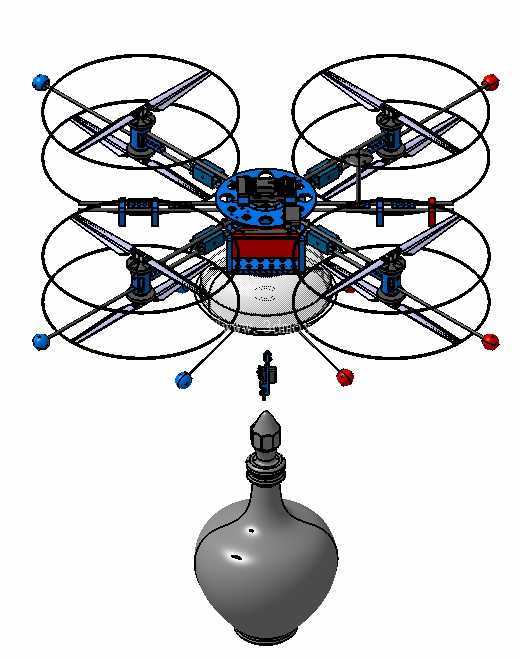

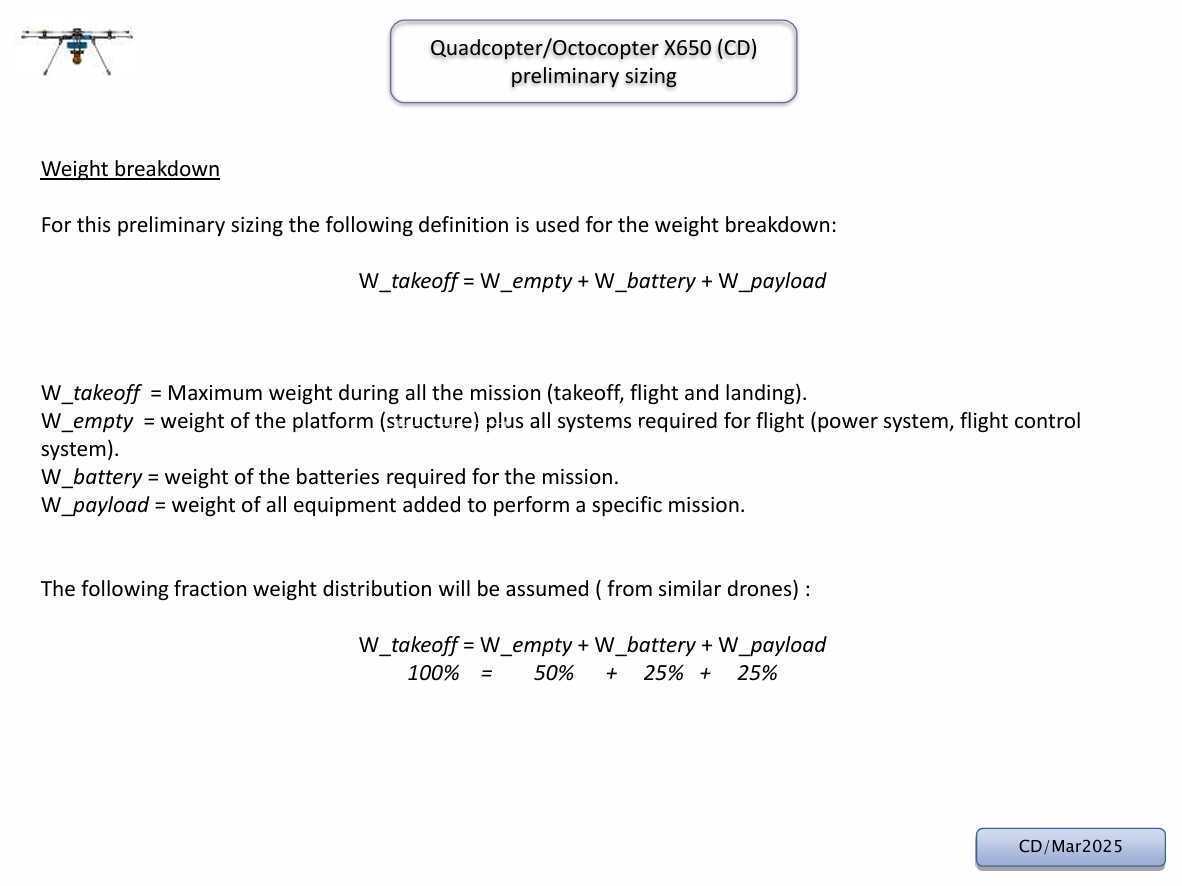

从安装边界来看，整机展开后旋翼旋转直径对应X650的尺寸规格，机臂长度经过精准计算，相邻旋翼旋转平面无重叠区域，避免高速旋转时的桨叶碰撞风险，整机最大起飞重量控制在4kg级别，可搭载1kg左右的任务载荷，留空时长可满足常规小范围作业需求。起落架的安装高度预留足够的下方载荷空间，可挂载单目相机、多光谱传感器、小型抛投装置等任务设备，中心板上方预留的扩展安装位可加装数传天线、图传发射模块等通讯设备，保证远距离作业时的信号稳定。

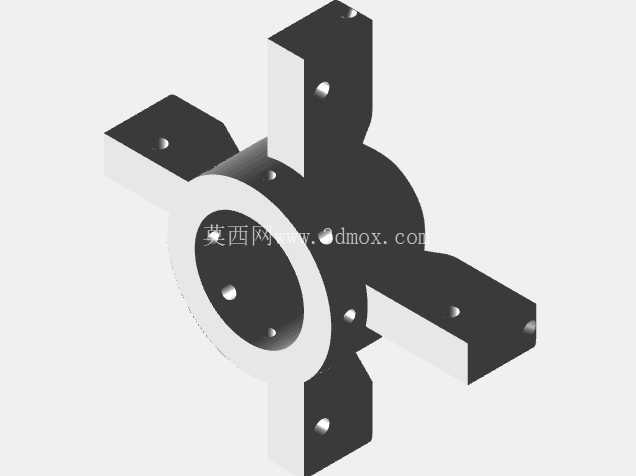

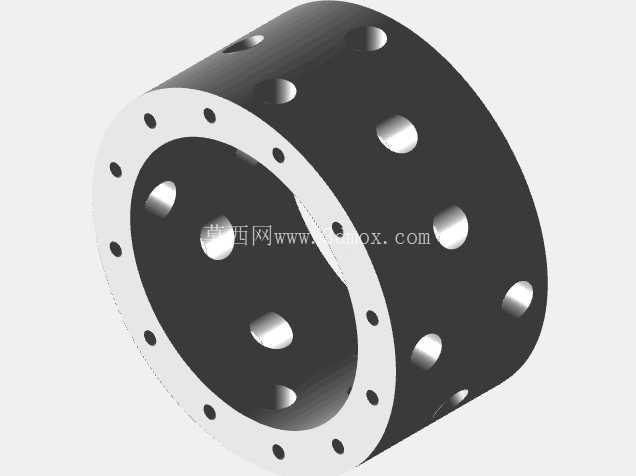

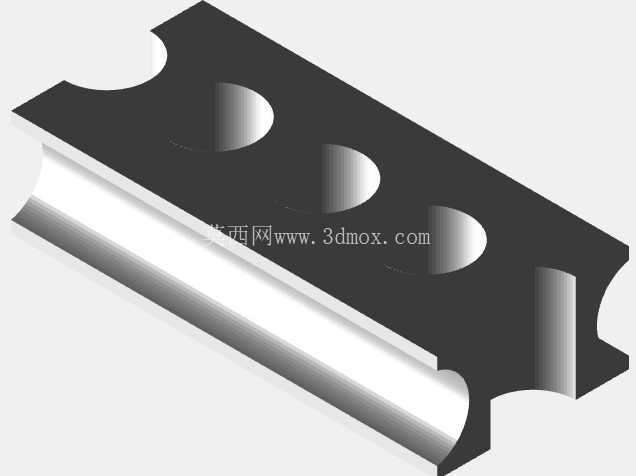

结构设计过程中充分考虑3D打印件的工艺特性，所有非碳管、非标准件的结构支撑件、安装座、中心板上下盖板均采用PETG材质3D打印制作，打印壁厚设置为2壁，填充率15%，在保证结构强度满足飞行受力需求的前提下，尽可能降低打印件自重，避免不必要的动力损耗。所有打印件的安装孔位均预留装配公差，可直接与标准碳管、标准螺丝、标准电机等通用配件适配，无需二次打磨加工，降低DIY制作的装配难度。飞控安装位预留减震球安装孔，可通过减震球将飞控与中心板刚性连接隔离，过滤飞行过程中电机产生的高频振动，避免振动影响飞控陀螺仪的采样精度，提升飞行姿态解算的准确性。GPS模块安装位位于中心板后方的独立立柱上，远离电机、电调、电源等电磁干扰源，保证GPS搜星数量与定位精度，数传与图传天线的安装位分布在中心板四周无遮挡位置，避免金属结构与碳管遮挡信号传输。

在实际作业场景中，这款八旋翼载具相比同尺寸四旋翼拥有更好的抗风性能，在三级到四级风的户外环境下仍可维持稳定的悬停精度，适合在城郊、野外等复杂户外环境开展作业，动力冗余设计也让其在搭载精密传感器作业时拥有更高的安全性，不会因为单台电机故障直接坠毁，可最大程度保护搭载的任务设备。整机的模块化设计让后期维护更换配件十分便捷，机臂、电机、电调等易损部件均可单独更换，无需整体拆解结构，降低日常使用的维护成本。
