适用于低温工况的管壳式换热结构

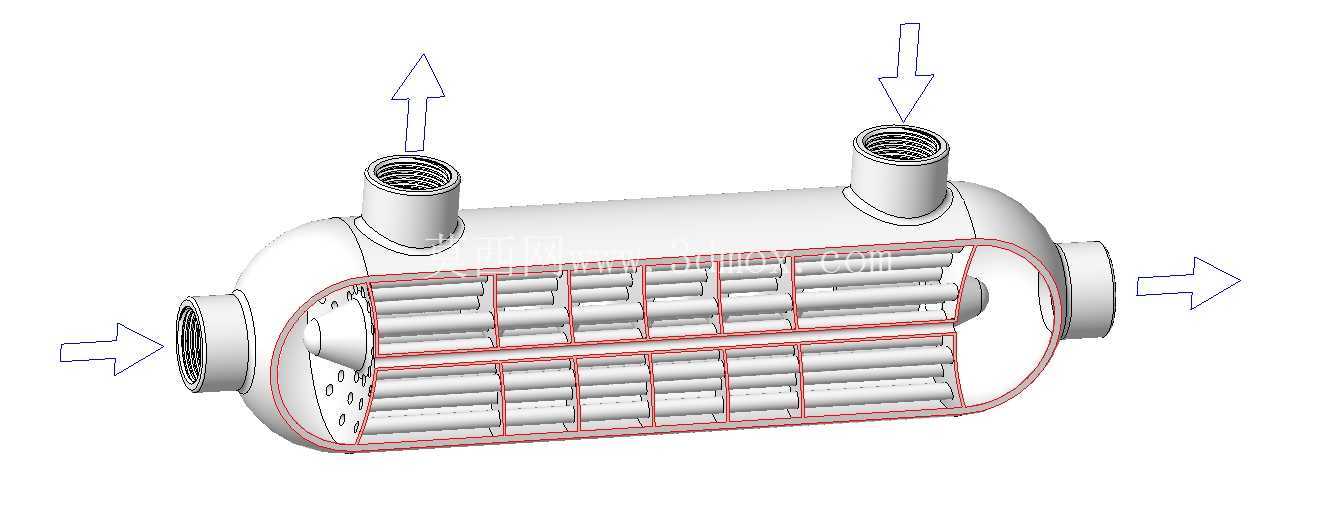

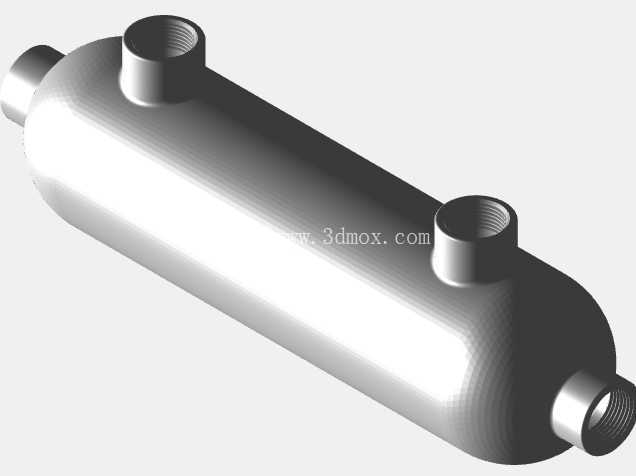

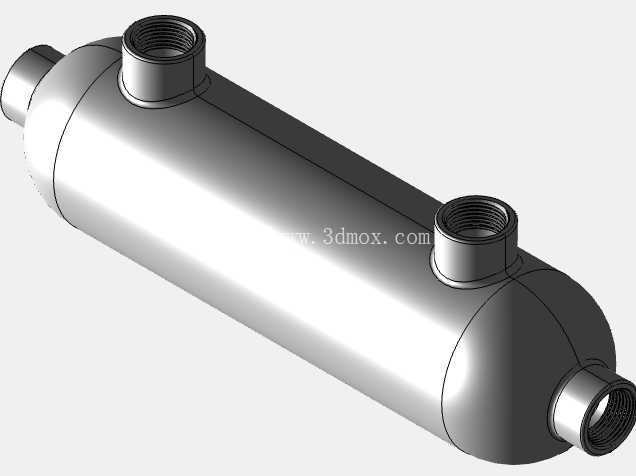

　　在深冷气体分离、液化储运、航天低温介质输送这类场景里，常规管壳式换热器往往面临材料低温脆断、换热效率不足、压降过大难以匹配系统循环要求的问题，这款针对低温工况优化的管壳式换热结构，从材料选型到内部流道设计都做了针对性调整。从结构布局来看，壳体采用卧式圆筒承压结构，两端设置标准管板固定换热管束，顶部两个接口分别为冷/热介质的进出接口，侧端大口径接口对应壳程介质的流通路径，安装时需预留壳体轴向1.2倍长度的检修抽芯空间，径向方向需避开顶部接口上方300mm的管道操作空间，侧端接口连接时需做无应力配管，避免额外载荷作用在管板焊缝位置引发泄漏。

　　内部换热管束采用错排布置，折流板采用缺口式结构，缺口高度匹配壳程介质流速控制在1.2m/s以内，避免低温下介质流速过高引发的管束振动，同时折流板管孔与换热管的间隙控制在0.2mm以内，减少介质短路流占比，提升整体换热效率。材料选用T164GD.23 AMPO合金，这种合金在-196℃的液氮温区仍能保持足够的冲击韧性，不会出现常规碳钢的低温冷脆问题，同时材料本身的导热系数优于常规不锈钢材质，能减少换热管壁的热阻。

　　整个壳体与管束的集成结构采用直接激光烧结金属3D打印工艺制造，省去了传统管壳式换热器的管板与换热管胀接、焊接工序，从根源上避免了管头焊缝在低温交变应力下出现泄漏的风险，同时3D打印工艺可以实现传统机加工无法完成的变截面换热管结构，每根换热管的内壁做了微尺度螺旋槽设计，能在不显著提升管程阻力的前提下，破坏管内介质的层流边界层，提升管内换热系数。从实际运行特性来看，这款换热结构的热效率比同尺寸常规管壳式低温换热器高27%左右，壳程压降控制在15kPa以内，管程压降不超过22kPa，能匹配低温系统中低压循环的工况要求，对极端温度波动和压力冲击的抵抗能力更强，在快速启停、介质参数频繁波动的工况下，不会出现管束变形、密封失效的问题。

　　设计过程中针对低温下的材料收缩率做了全尺寸补偿，3D打印完成后经过深冷时效处理，消除结构内部残余应力，避免设备在低温运行过程中出现尺寸变形导致的装配偏差。管束与壳体内壁的间隙控制在3mm以内，减少壳程介质的旁流损失，同时在壳体两端的管箱位置做了导流结构设计，让进入管程的介质能均匀分布到每根换热管中，避免部分换热管流量过低导致的介质偏流、局部温降过大的问题。在安装边界上，设备采用鞍式支座支撑，支座间距为壳体总长度的0.6倍，固定端支座设置在靠近介质进出口的一端，滑动端支座预留12mm的轴向滑移量，适配低温下壳体的轴向收缩位移，避免收缩应力作用在连接管道和设备本体上。这款换热结构可适配低温液氮、液氧温区的介质换热需求，也可用于低温乙烯、液化天然气等工况的热量交换，在航天地面测试系统、小型液化装置、低温科研实验平台中都能适用，相比传统绕管式低温换热器，它的结构更紧凑，安装空间要求更小，后期维护时不需要复杂的专用工装，整体可靠性更优。
