Voxelab Proxima6光固化3D打印机整机结构

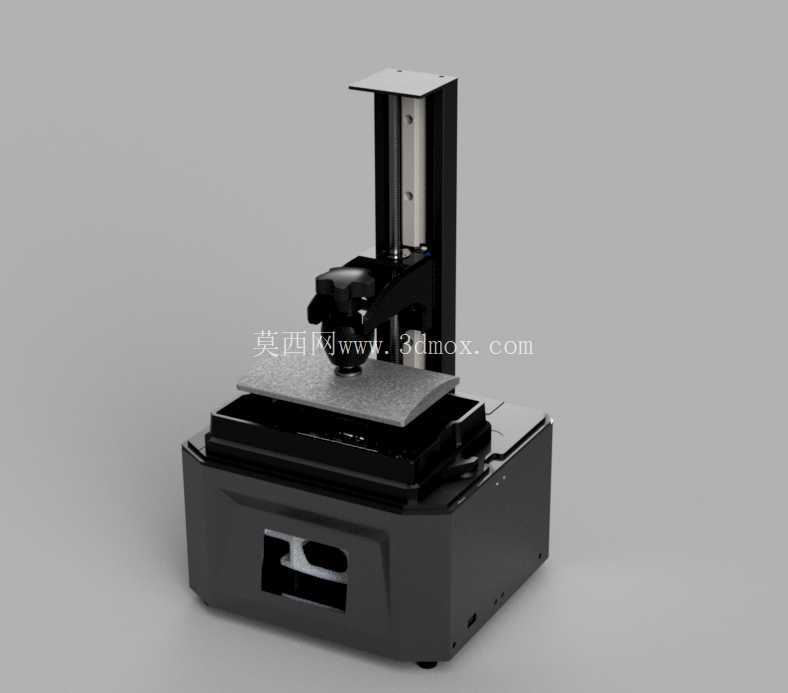

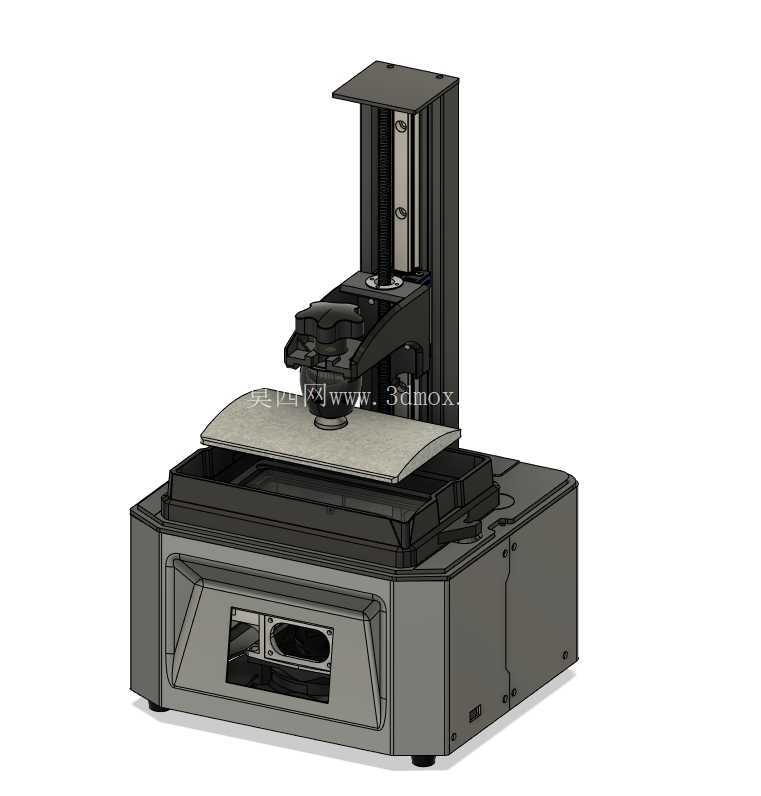

　　这款光固化成型设备的整机结构，核心面向桌面级高精度树脂成型场景，在齿科牙模制作、手办原型打样、精密结构件小批量试制、珠宝蜡模铸造等领域有广泛应用，区别于FDM熔融沉积设备，其依靠LCD屏选择性透光，让液态光敏树脂逐层固化成型，能实现微米级的成型精度，表面光洁度远高于普通熔融沉积设备，适合对细节还原度要求高的加工场景。从整机布局来看，设备采用下置光源的经典光固化结构，底部集成光源与控制主板的腔体，上方依次排布树脂槽、成型平台、Z轴升降立柱，整体重心落在底部腔体，有效降低Z轴高速升降时的整机晃动量，保证成型过程的层厚一致性。

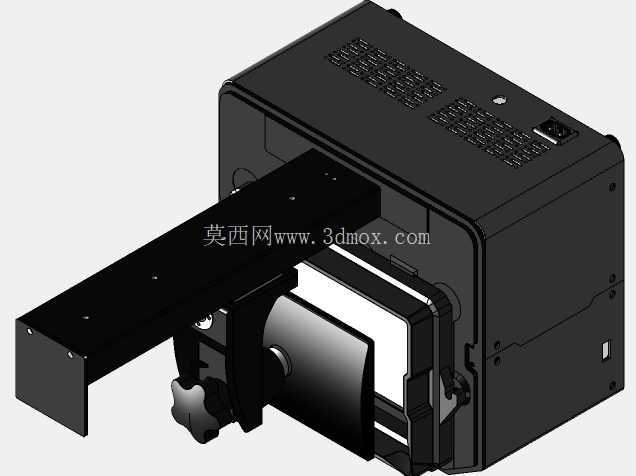

　　底部腔体采用钣金折弯拼接的框架结构，前侧预留散热通风窗口，内置光源驱动板、主控板与散热风扇，腔体边角做圆弧过渡处理，既提升钣金件的结构刚度，也避免日常操作时的锐边划伤，腔体底部设置四个可调橡胶脚垫，可根据放置台面的平整度调节高度，保证整机水平度，避免Z轴升降出现偏载。Z轴升降机构采用单立柱线性导轨搭配滚珠丝杠的传动结构，导轨与丝杠平行度在装配时需控制在0.02mm以内，避免成型平台升降时出现卡顿或偏移，升降滑台通过螺栓与成型平台支架连接，支架上设置快拆锁紧结构，无需额外工具即可完成成型平台的拆卸与安装，方便成型后取件与平台清洁。成型平台采用航空铝合金铣削加工，工作面做喷砂氧化处理，提升固化后树脂层的附着力，避免打印过程中模型脱落，平台平面度控制在0.01mm以内，保证整个成型幅面内的层厚均匀，不会出现局部过固化或固化不完全的问题。树脂槽采用金属边框搭配离型膜的结构，槽体边缘做翻边处理，防止液态树脂溢出，离型膜采用高透光耐拉扯的氟化乙烯丙烯材质，安装时通过边框的压紧螺丝均匀张紧，保证离型面的平面度，降低模型剥离时的拉力，减少模型变形或支撑断裂的概率。

　　设计过程中对原有结构做了针对性优化，将原有的铃铛式限位触发结构替换为paraLED式位置检测组件，提升Z轴原点复位的重复定位精度，不过当前版本的工作台支架型号存在匹配偏差，属于未完全定型的迭代版本，后续可通过调整支架安装孔位与连接尺寸，实现与不同规格成型平台的兼容。整机的安装边界需预留足够的操作空间，后侧需留出至少100mm的散热间隙，左右两侧预留150mm的操作空间方便取放树脂槽与成型平台，上方预留200mm的空间满足Z轴升到最高位置时的取件需求，设备放置台面需保证水平度偏差不超过0.5度，避免树脂槽内的液态树脂出现单侧液位差，影响成型精度。

　　从结构设计的角度来看，这款设备的模块化程度较高，光源组件、Z轴传动组件、树脂槽、成型平台均可独立拆卸，方便后期维护与零部件更换，内部走线全部通过理线夹固定在立柱与腔体内部，避免升降过程中线路被拉扯磨损，所有电气连接部位都做了绝缘防护处理，防止液态树脂渗漏造成电路短路。在实际使用场景中，这类桌面级光固化设备不需要配套大型工业空压系统或排风系统，仅需放置在通风良好的桌面即可运行，适合小型工作室、创客空间、齿科诊所等小批量定制化生产场景，其成型幅面覆盖6寸LCD屏的有效曝光区域，可同时打印多个小型零件，提升小批量生产的效率。结构设计时充分考虑了日常操作的便利性，树脂槽的提手设置在前后两侧，注液口做了导流斜面，添加树脂时不会出现沿槽壁滴落的问题，Z轴的升降速度可根据不同树脂的剥离特性做参数调整，在保证成型精度的前提下提升打印效率，底部腔体的控制面板设置在前侧斜面上，操作人员站立或坐姿状态下都能清晰观察屏幕参数，操作按键的反馈力度适中，避免误触。
