120mm规格蛛网式通风扇防护格栅

　　在工业电控柜、通讯基站机箱、大功率伺服驱动柜体、桌面级工业设备的散热通风口设计中，风扇防护格栅是兼顾通风效率与异物阻隔的核心配套部件，这款120mm规格的格栅结构，正是针对标准120mm轴流散热风扇的安装场景做的适配设计。日常设备运维中，裸露的风扇扇叶存在卷入线缆、碎屑的风险，同时外部环境的浮尘、絮状物、小型昆虫如果直接通过通风口进入设备内部，会堆积在电路板、散热鳍片表面，长期下来会造成散热效率下降、电路绝缘性能降低，甚至引发短路故障，而这类格栅结构就是在不显著影响通风量的前提下，在通风路径上形成物理阻隔。

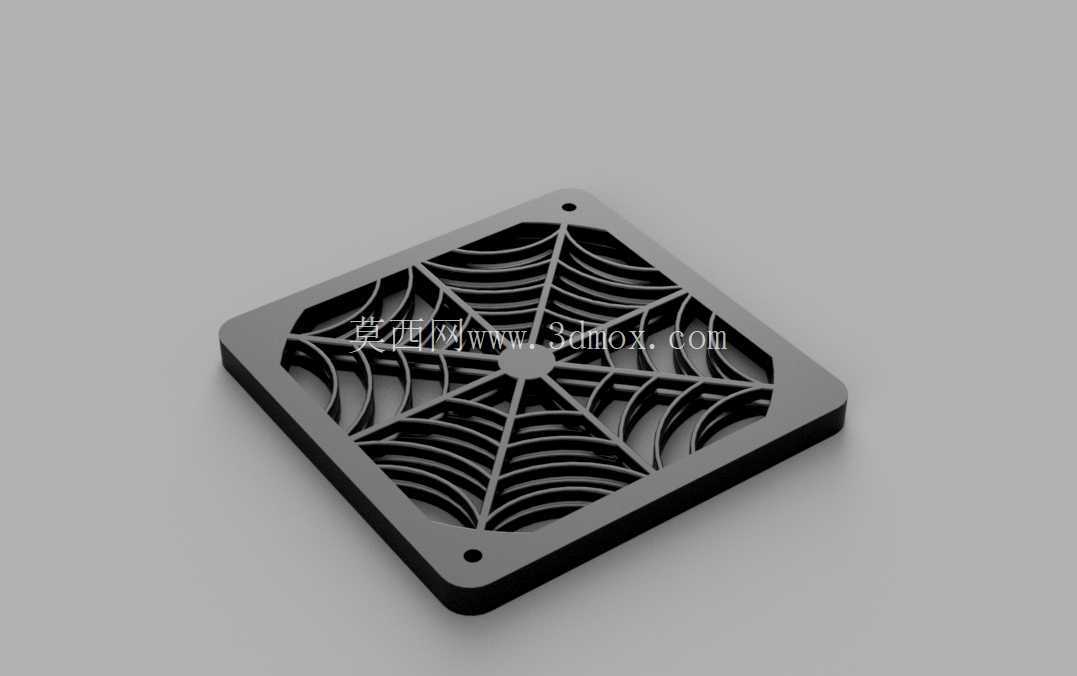

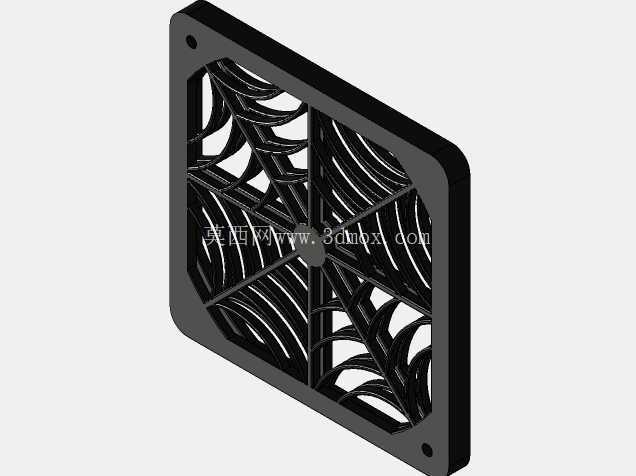

　　这款格栅的整体外形为正方形，外轮廓尺寸严格匹配120mm标准风扇的安装孔位间距，四个角预留的沉头安装孔位，可直接配合M4规格的螺丝将格栅与风扇、柜体壁面完成固定，安装后格栅与风扇扇叶的轴向间隙控制在3mm以上，既不会出现运行时扇叶剐蹭格栅的问题，也不会因为间隙过大导致手指等异物误触扇叶的风险提升。格栅的筋条采用蛛网式放射排布设计，中心位置设置圆形定位凸台，所有筋条从中心凸台向外呈放射状延伸，同时搭配多圈同心弧形筋条做连接加固，这种排布方式相比传统的横竖方格筋条，在相同筋条宽度下能获得更高的通风开口率，经实测通风有效面积占比可达72%以上，不会因为加装格栅造成风扇风压损失过大、散热效率不达标的问题。

　　筋条的截面做了楔形导风设计，进风侧的筋条边缘做了R0.5的圆角过渡，出风侧则做了微小的斜切处理，当气流穿过格栅时，能减少筋条对气流的切割扰动，降低气流穿过格栅时产生的风噪，这对于对噪音控制有要求的实验室设备、办公场景下的工业主机尤为适用。格栅的边框做了2mm的加厚处理，边框内侧设置有一圈1mm高的定位凸缘，安装时可以直接嵌入柜体壁面预先开好的116mm见方的安装孔内，不需要额外做定位治具，就能保证格栅与安装孔的同轴度，避免安装偏移导致的缝隙漏尘问题。

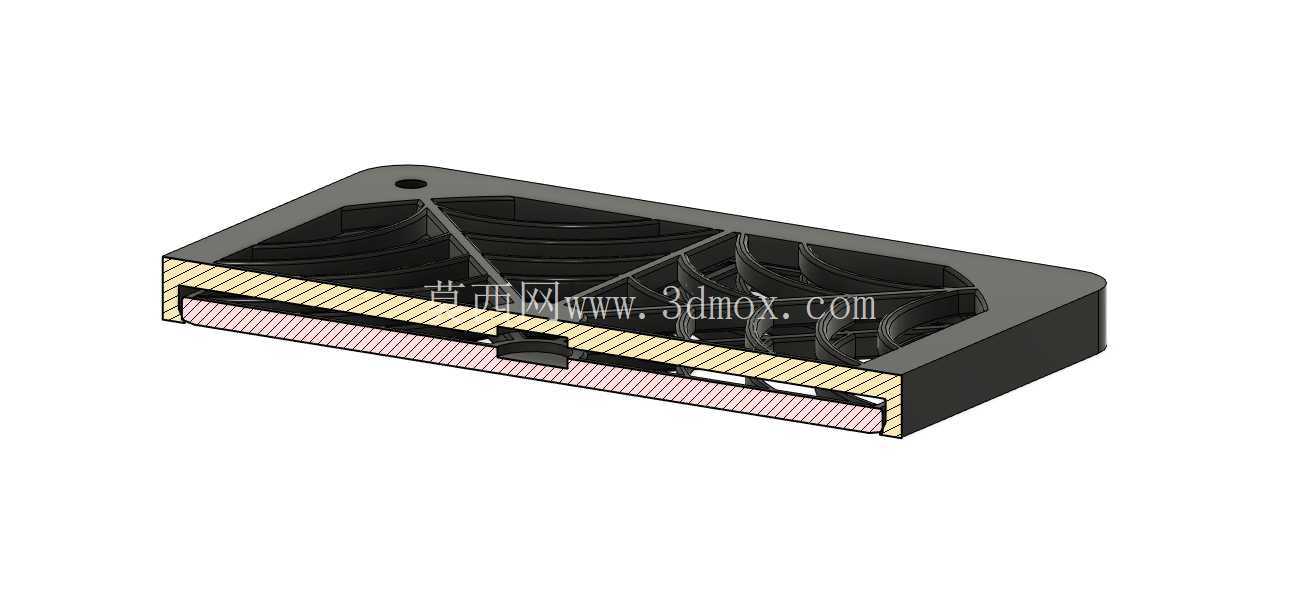

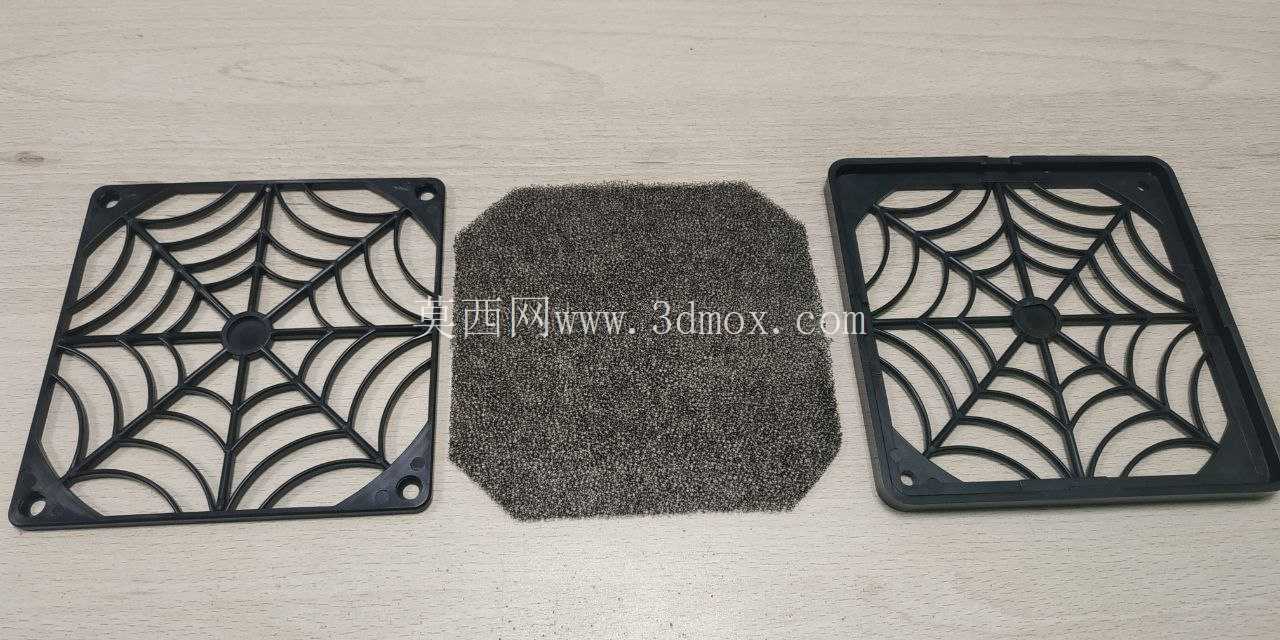

　　在实际选型适配中，这款格栅可以直接搭配同尺寸的过滤棉使用，格栅背部预留的1.5mm深度的环形槽，可以卡入厚度2mm的初效过滤棉，过滤棉被夹持在格栅与风扇之间，不需要额外的固定压条，就能实现通风路径的初级防尘，适配多尘车间、户外机柜等对防尘有要求的使用场景。筋条的厚度设置为1.8mm，采用ABS或者PA66材质注塑成型时，能满足GB/T 4208标准中IP20的防护等级要求，也就是可以阻挡直径12.5mm以上的固体异物进入，完全满足常规工业设备的通风口防护要求，同时筋条的抗冲击强度可以承受1kg的钢球从0.5m高度坠落的冲击，不会出现筋条断裂脱落的情况，避免日常设备搬运、维护过程中磕碰导致格栅损坏。

　　建模过程中，所有安装孔位的位置度公差控制在0.1mm以内，保证和标准120mm风扇的互换性，不需要对原有设备的安装孔做二次加工就能直接替换原有格栅。筋条之间的镂空间隙最小处控制在8mm，既保证了足够的通风面积，也能有效阻隔日常操作中手指误触扇叶的风险，同时间隙的均匀性控制在0.2mm以内，避免出现局部间隙过大导致防护失效的问题。边框的背面做了网格状的加强筋布局，在不增加整体壁厚的前提下提升了边框的抗变形能力，即使在长期受柜体内部负压影响的情况下，也不会出现边框向内凹陷变形的问题，保证长期使用的结构稳定性。
