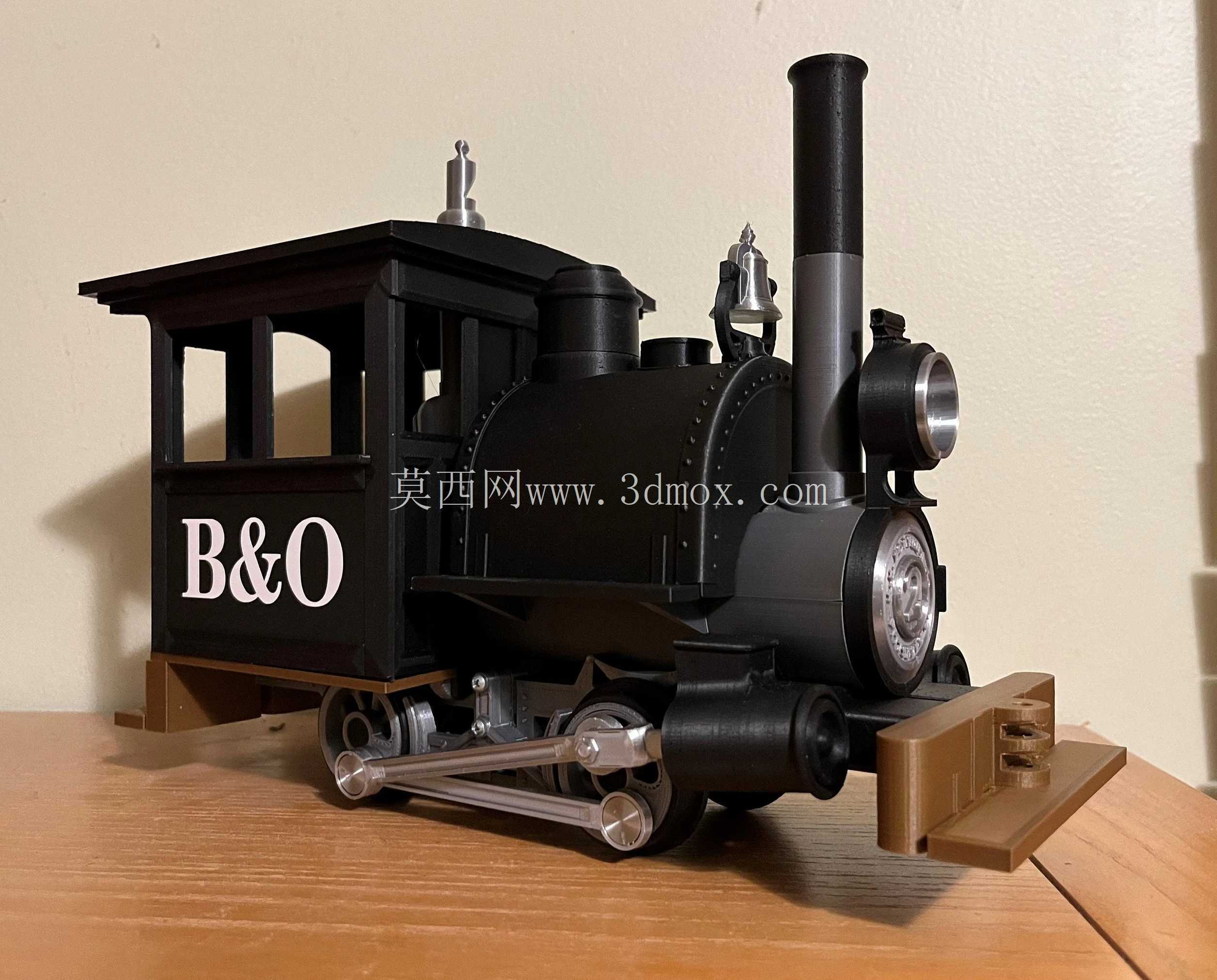

复古B&O标识0-4-0T蒸汽机车拼装结构

这款0-4-0T轮式配置的鞍式坦克蒸汽机车结构，最初的设计定位面向铁路文化科普教具、静态收藏摆件以及机械结构教学场景，在职业院校的机械原理课堂上，可作为连杆传动、轮对耦合机构的具象演示载体，让学习者直观理解蒸汽机车动力传递的完整路径；在文创展陈领域，可搭配复古铁路场景沙盘完成微缩景观搭建，还原早期工矿调车机车的作业风貌；针对机械拼装爱好者群体，其无胶组装的结构设计也能提供完整的动手装配体验，清晰感知工业革命时期轨道交通装备的机械逻辑。

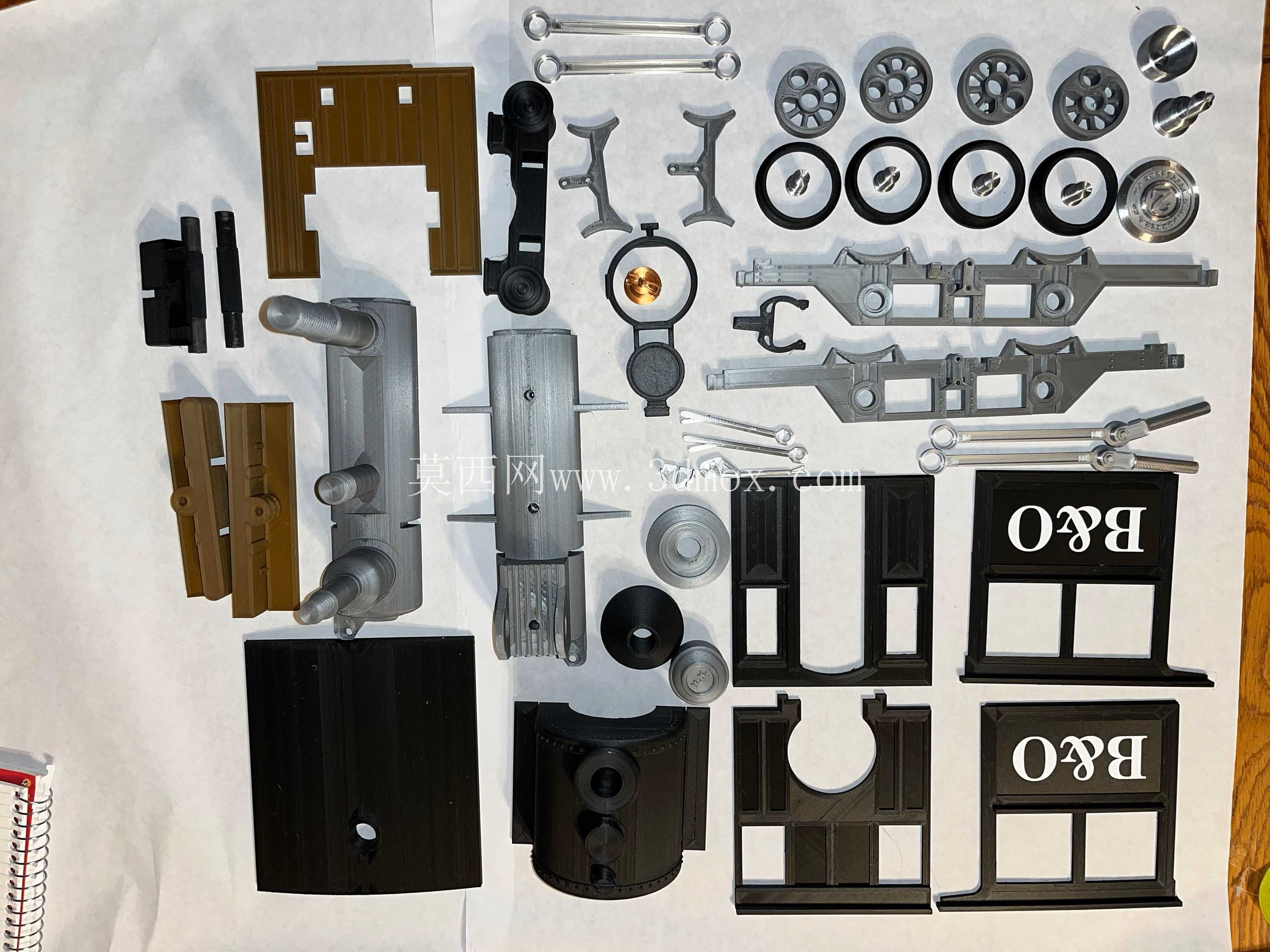

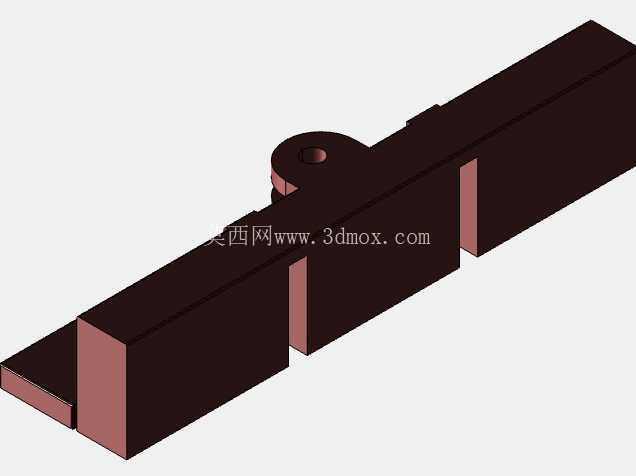

从功能特性来看，整套结构拆分后共形成53个独立零件，所有零件间的连接均采用螺纹副配合定位，完全摒弃胶水粘接的固定方式，装配完成后可实现手动驱动下的机构联动：转动轮对时，侧置的主连杆会带动十字头随动，模拟真实蒸汽机车的活塞往复动作，驾驶室前端的控制装置可手动拨动，还原机车运行操控的交互感，烟囱、汽笛、前照灯等附属结构均采用独立拆分设计，既降低了单个零件的成型难度，也能在装配过程中让使用者清晰识别每个部件的实际功能对应关系。轮对部分采用金属轴与塑料轮心的配合结构，保证转动过程中的同轴度，减少手动拨动时的卡滞感，前端排障器采用独立安装结构，可根据展示需求调整探出距离，匹配不同场景的展示比例。

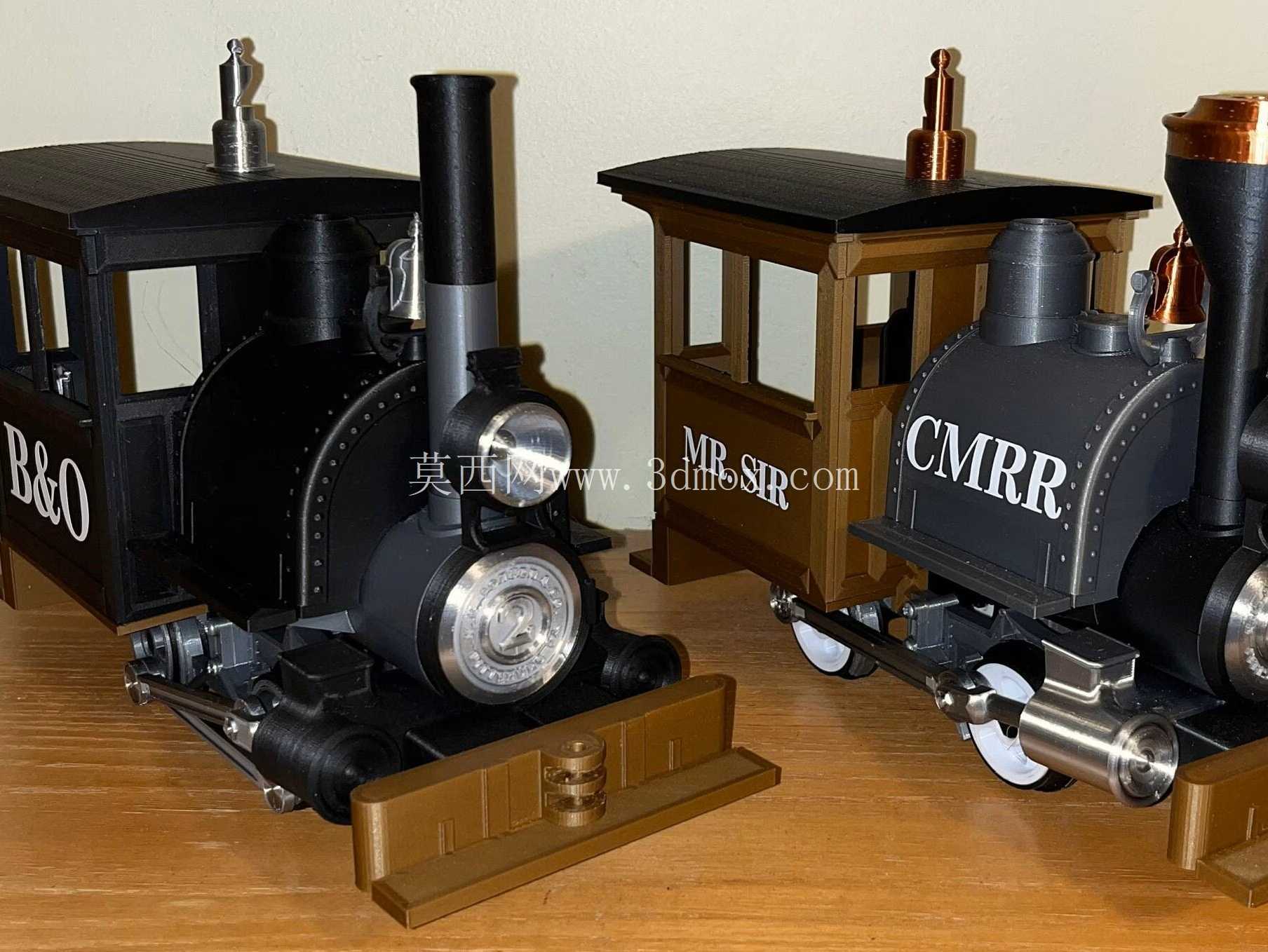

设计过程中优先考虑了无辅助工具下的装配可行性，所有螺纹连接件的规格统一适配常用的4号螺钉，零件的分型面全部设置在非外观面，避免装配后出现明显的拼接缝隙影响外观完整性；走行部的连杆机构在建模阶段就完成了运动干涉校验，确保轮对转动全行程内，连杆与车架、轮辐之间不会出现剐蹭，每个转动副的配合间隙预留了0.15mm的装配余量，既不会因间隙过大出现松旷，也不会因尺寸公差导致装配困难。外观曲面的还原参考了早期香港地区使用的波特型调车机车实物比例，驾驶室的开窗位置、锅炉段的铆钉排布、烟箱的密封结构都做了等比例缩放还原，侧面的B&O标识区域预留了平整的粘贴位，可根据展示需求添加不同的铁路标识内容。

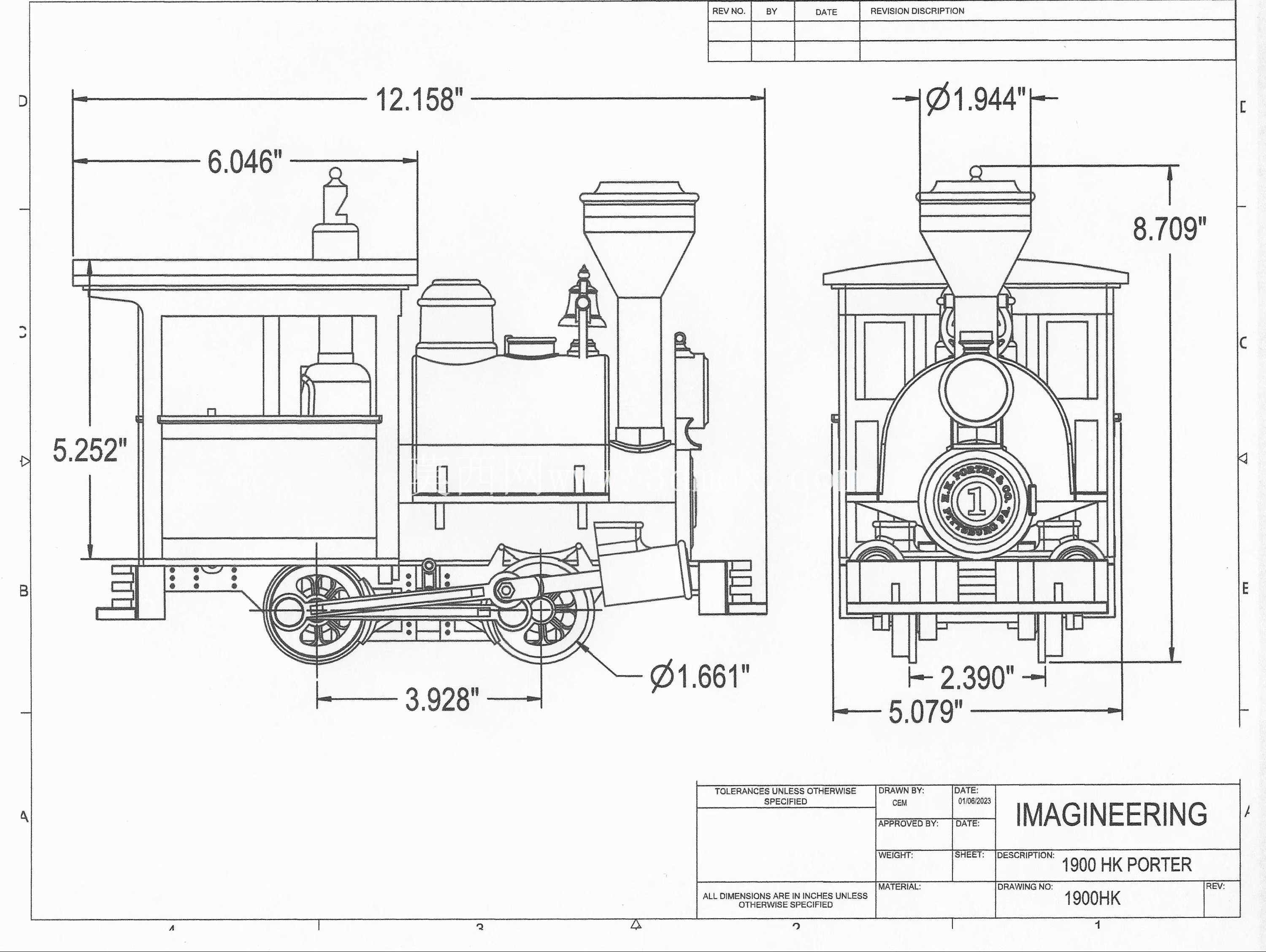

安装边界层面，整套结构装配完成后的外形尺寸适配常规桌面展示空间，长度方向控制在220mm以内，宽度不超过85mm，高度从轨面到烟囱顶端约120mm，可直接放置在标准轨距的微缩沙盘轨道上，轮对的轮缘尺寸与常见的HO级轨道完全匹配，不需要额外修改轮对结构即可实现轨道上的顺畅滑行；底部车架的安装平面预留了通用的M3螺纹孔位，可直接固定在展示底座上，避免长期摆放出现位移；所有外露的转动部件均未设置尖锐边角，满足科普场景下的安全使用要求，零件的壁厚统一设置在2mm以上，既保证了结构强度，也避免了薄壁结构在装配过程中出现断裂损坏。

从结构设计的工程逻辑来看，这套机车结构没有采用一体化打印的简化方案，而是完全复刻了真实机车的部件拆分逻辑，锅炉段与驾驶室采用分体式连接，烟箱与锅炉本体通过止口定位，保证装配后的同轴度，汽笛、前照灯等附属件采用插接加螺纹锁紧的双重固定方式，避免长期展示过程中出现脱落；走行部的轴瓦结构单独拆分，采用耐磨性能更好的材质预留位，长期反复转动也不会出现轴孔磨损导致的轮对松旷。这种拆分设计不仅降低了单个零件的成型难度，也让整个装配过程更贴近真实机械设备的装配流程，对于机械结构学习者而言，可通过装配过程理解部件拆分、公差配合、运动副设计的实际应用逻辑，区别于普通的静态摆件模型，具备更强的教学演示价值。
