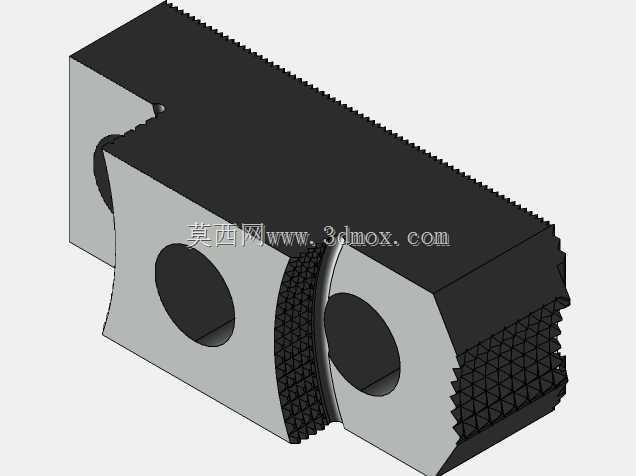

车床卡盘用可翻转锯齿形硬爪结构

　　在普通卧式车床、数控车床的轴类、盘类零件车削加工场景中，卡盘硬爪是直接承担工件装夹定位的核心执行部件，其结构合理性直接决定装夹刚性、加工精度与换产效率。这款锯齿形硬爪针对常规硬爪装夹接触面积小、大切削量下易打滑、同批次零件装夹重复定位精度不足的痛点做了结构优化，适配三爪自定心卡盘的安装接口，可直接替换同规格标准硬爪使用，无需对卡盘本体做额外改造。

　　硬爪的夹持面设计了3mm节距的锯齿形齿纹，齿尖做了小角度钝化处理，既能够在夹持毛坯件、热轧棒料时通过齿纹嵌入工件表层提升摩擦力，承受大切深、大走刀量的粗车切削载荷，避免工件在车削过程中出现转动、轴向窜动的问题，又不会因齿尖过于锋利在工件表面留下过深的夹痕，减少后续精加工的余量预留。硬爪采用可翻转的对称式结构设计，正反两面都加工有相同参数的锯齿夹持面，当一侧齿面因长期使用出现磨损、崩齿时，可直接将硬爪翻转180度安装后继续使用，大幅延长硬爪的使用寿命，降低工装耗材的更换成本。

　　安装接口侧设计了适配20毫米螺栓的沉头安装孔，孔位公差按照卡盘T型槽的安装标准做了严格控制，安装时螺栓穿过硬爪的沉孔与卡盘滑座的螺纹孔锁紧，沉孔深度能够保证螺栓头部完全埋入硬爪本体，不会突出硬爪表面干涉工件装夹，也不会在卡盘旋转时刮碰床身、刀架等周边部件。硬爪的基体采用整体淬硬处理，夹持面硬度控制在合理区间，既保证长期使用的耐磨性，又避免硬度过高导致的脆裂问题，在承受断续切削的冲击载荷时不会出现爪体断裂的情况。

　　从安装边界来看，这款硬爪的外形尺寸适配对应规格的卡盘滑座行程，安装后硬爪的径向移动范围能够覆盖对应卡盘的最小与最大装夹直径区间，硬爪的厚度方向尺寸经过校核，在最大夹持直径状态下不会与卡盘本体的外缘发生干涉，在最小夹持直径状态下相邻硬爪之间也不会出现碰撞。硬爪与卡盘滑座贴合的安装面做了平面度处理，安装后硬爪与滑座完全贴合，不会出现装夹间隙导致的硬爪翘曲问题，保证装夹时的同轴度精度。

　　在实际车削加工场景中，这款硬爪既可以用于圆钢、六角钢等型材毛坯的粗加工装夹，也可以用于半成品零件的半精加工装夹，锯齿结构在夹持带氧化皮的毛坯表面时，能够突破氧化皮的光滑表层实现可靠咬合，相比光面硬爪的装夹可靠性提升明显。可翻转的结构设计也适配不同长度工件的装夹需求，通过翻转硬爪可以调整夹持面的轴向位置，在装夹短轴类零件时能够获得更大的夹持接触面积，在装夹长轴类零件时可以避开工件的台阶、退刀槽等结构，实现稳定装夹。硬爪的侧面还做了防滑纹理处理，在手动调整硬爪位置、拆装螺栓时能够增加摩擦力，方便操作人员快速完成硬爪的拆装与调整，减少换产时的工装调整时间。
