带内置润滑脂槽的法兰式衬套结构

　　在重载低速的铰接回转工况里，法兰衬套是替代滚动轴承、降低装配维护成本的核心支撑部件，常见于工程机械铰接点、农机悬挂销轴、机床滑动导轨副、液压油缸耳环连接这类需要同时承受径向载荷与轴向端面限位的场景。不同于无法兰的直筒衬套，这类带一体法兰边的衬套不需要额外加装轴向定位挡圈，装配时直接将筒身压入安装基座的预制孔内，法兰端面贴紧基座安装面即可同时完成径向定位与轴向窜动限制，能大幅减少装配工序里的零件数量，尤其适合野外作业、维护空间受限的设备场景。

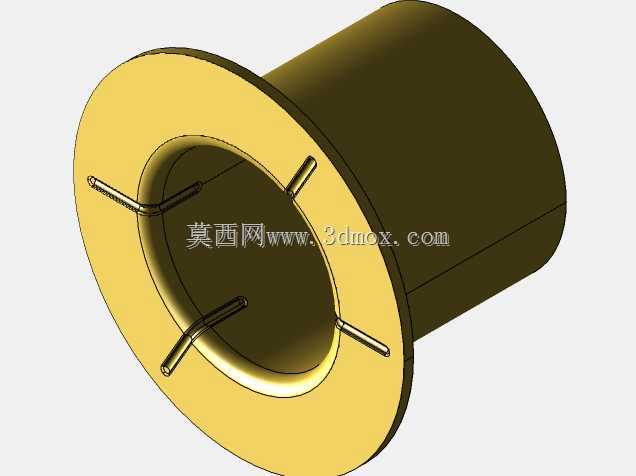

　　这款衬套的核心设计亮点是在内孔壁均匀分布了四道沿轴向延伸的润滑脂储槽，槽体两端做了圆弧过渡处理，没有尖锐的加工棱角。在实际工况中，润滑脂会填充在这四道槽内，当销轴在衬套内做往复摆动或者低速回转时，槽内的润滑脂会随着销轴的转动被均匀带到整个摩擦接触面，避免干摩擦启动瞬间的咬合磨损。相比内壁光滑的普通衬套，这种带储脂槽的结构能将单次注脂后的维护周期延长3倍以上，尤其适合无法频繁加注润滑脂的长期重载工况，比如挖掘机动臂铰接点、装载机铲斗销轴位置，这类位置日常作业中粉尘大、冲击载荷强，润滑脂容易被挤出或者被粉尘污染，内置储脂槽可以留存足够的洁净润滑脂，在摩擦面形成持续的油膜保护层。

　　从结构尺寸的设计逻辑来看，衬套的法兰边外径比筒身外径大出30%左右，法兰厚度控制在筒身壁厚的1.5倍，这个比例是经过大量工况验证的：既保证法兰端面有足够的承压面积承受轴向窜动带来的端面摩擦力，又不会因为法兰边过大造成安装空间的浪费，同时法兰与筒身的衔接位置做了内R角过渡，避免压装时应力集中导致法兰根部开裂。筒身的外径公差选取过盈配合公差带，压入基座孔后不会出现随销轴转动的跟转问题，内孔则选取间隙配合公差，保证销轴插入后既能灵活转动，又不会因为间隙过大产生冲击载荷。

　　在安装边界的考量上，这款衬套的筒身长度设计为略短于安装基座的孔深，压装后筒身端面不会突出基座另一侧的安装面，避免与相邻的连接件产生干涉；法兰端面上没有额外设计安装螺栓孔，依靠过盈配合的抱紧力加上端面的摩擦力即可完成固定，这种无螺栓的固定方式更适合冲击载荷大的场景，不会出现螺栓受剪断裂的失效问题。润滑脂槽的深度控制在衬套壁厚的1/5以内，既保证有足够的储脂空间，又不会因为开槽过深削弱衬套的整体结构强度，槽的位置均匀分布在内孔圆周方向，四个槽的角度间隔为90度，无论销轴受载方向如何变化，都能有对应的储脂槽为摩擦面提供润滑介质。

　　在材料适配性上，这类衬套通常会根据工况选用锡青铜、高力黄铜或者镶嵌固体润滑剂的铜合金材料，也有部分轻量化场景会选用工程塑料材质，但无论选用哪种基材，这种带法兰、带内置储脂槽的结构逻辑都是通用的。设计时需要注意，润滑脂槽的边缘必须做倒钝处理，不能有毛刺，否则在销轴转动时毛刺会刮蹭销轴表面，反而会加速摩擦副的磨损；同时储脂槽的两端不要打通到衬套的端面，避免润滑脂在受压时从端部快速流失，让储脂槽真正起到留存润滑脂的作用。在实际选型替换时，只需要确认安装基座的孔径、销轴直径、基座的孔深以及需要承受的最大轴向载荷，就可以匹配对应尺寸的衬套，不需要对原有安装结构做额外修改，互换性很强。
