欧式复古重刃宽剑结构造型设计

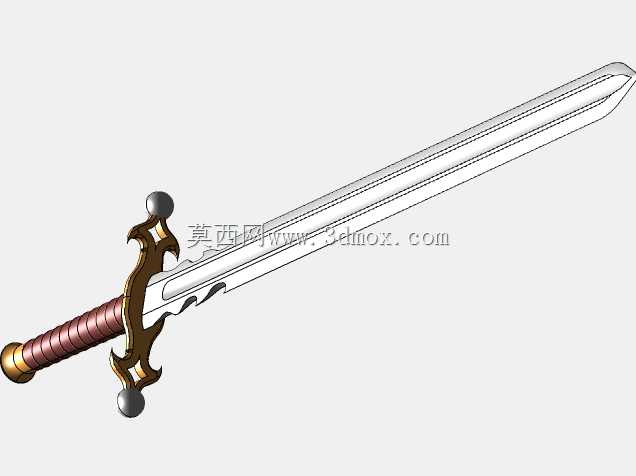

在冷兵器复刻、影视道具制作以及文创周边开发的场景中，这类重刃宽剑的三维结构设计是落地生产前的核心环节，区别于轻量化的礼仪佩剑，该款宽剑的核心用途偏向实战对抗场景的道具还原、仿古兵器展陈以及武术器械的配重参考，设计过程中需要兼顾视觉冲击力与结构合理性，避免出现造型失真或者结构强度不足的问题。从功能特性来看，这款宽剑采用双侧开刃的厚重剑身设计，剑身中部起凸脊提升整体抗弯强度，靠近护手位置的刃部做了弧形缺口处理，既可以在格挡时卡锁对方兵器，也能优化剑身的重量分布，让整体重心落在护手前8厘米左右的位置，适配双手持握的劈砍发力逻辑；护手部分采用对称的卷曲造型，上下两端的球形凸起既可以在刺击时起到限位作用，也能在脱手时快速调整持握位置，握柄采用缠绕式防滑纹理设计，柄尾的配重球可以平衡剑身前端的重量，降低长时间持握的疲劳感。设计思路上先从剑身的截面轮廓入手，先绘制剑身的侧视轮廓线，确定刃部的收窄角度与脊线的凸起高度，通过拉伸生成剑身基础实体后，对刃部做拔模处理形成锋利的刃口斜面，再通过扫描切除做出剑身两侧的血槽结构；护手部分先绘制单侧的卷曲轮廓，通过镜像生成对称结构，再对边角做圆角处理避免应力集中，握柄部分先做圆柱基础实体，再通过螺旋扫描生成缠绕纹理，最后装配柄尾配重球与护手，检查各部件的干涉情况。外形尺寸方面，整剑全长控制在110厘米左右，剑身宽度最宽处为6厘米，握柄长度适配双手持握设定为22厘米，安装边界需要注意护手与剑身的配合公差，护手的安装孔直径要与剑身根部的定位轴保持0.1毫米的间隙配合，避免装配时出现过盈卡滞或者间隙过大晃动的问题。建模过程中先在草图阶段确定各部分的比例关系，优先完成剑身的主体结构再逐步添加细节，对护手的复杂曲面可以通过放样命令生成基础造型后再做圆角优化，所有尖锐边角都做R0.5的圆角处理，既符合真实兵器的打磨工艺，也能避免3D打印或者机加工时出现崩边问题。
