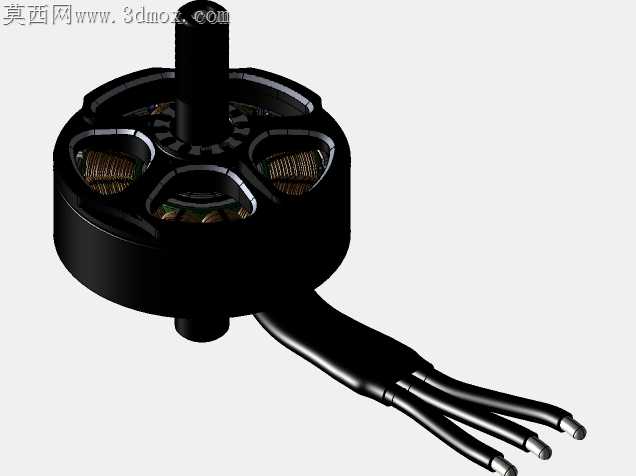

Emax LS2206 2300kv穿越机无刷电机结构

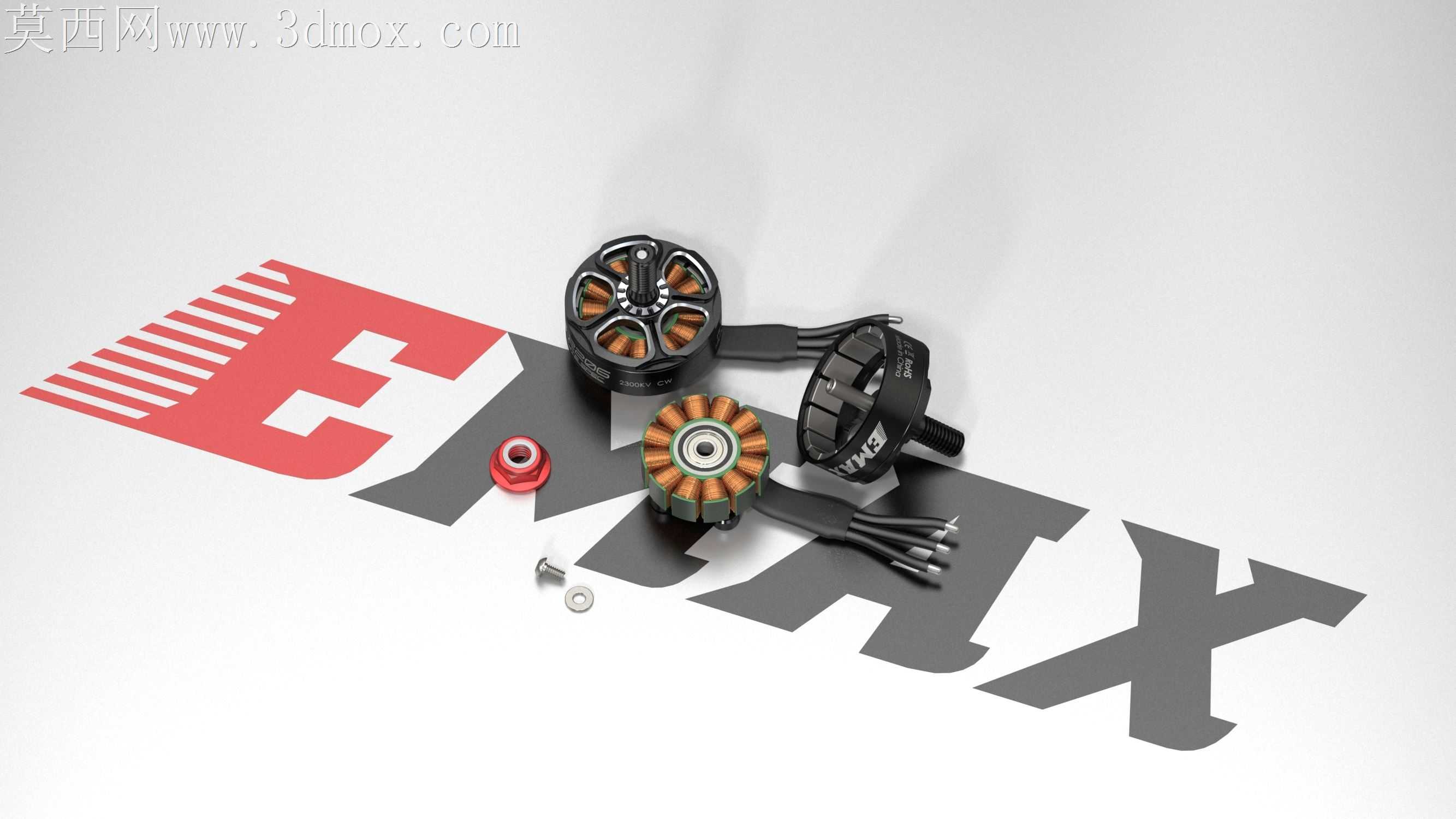

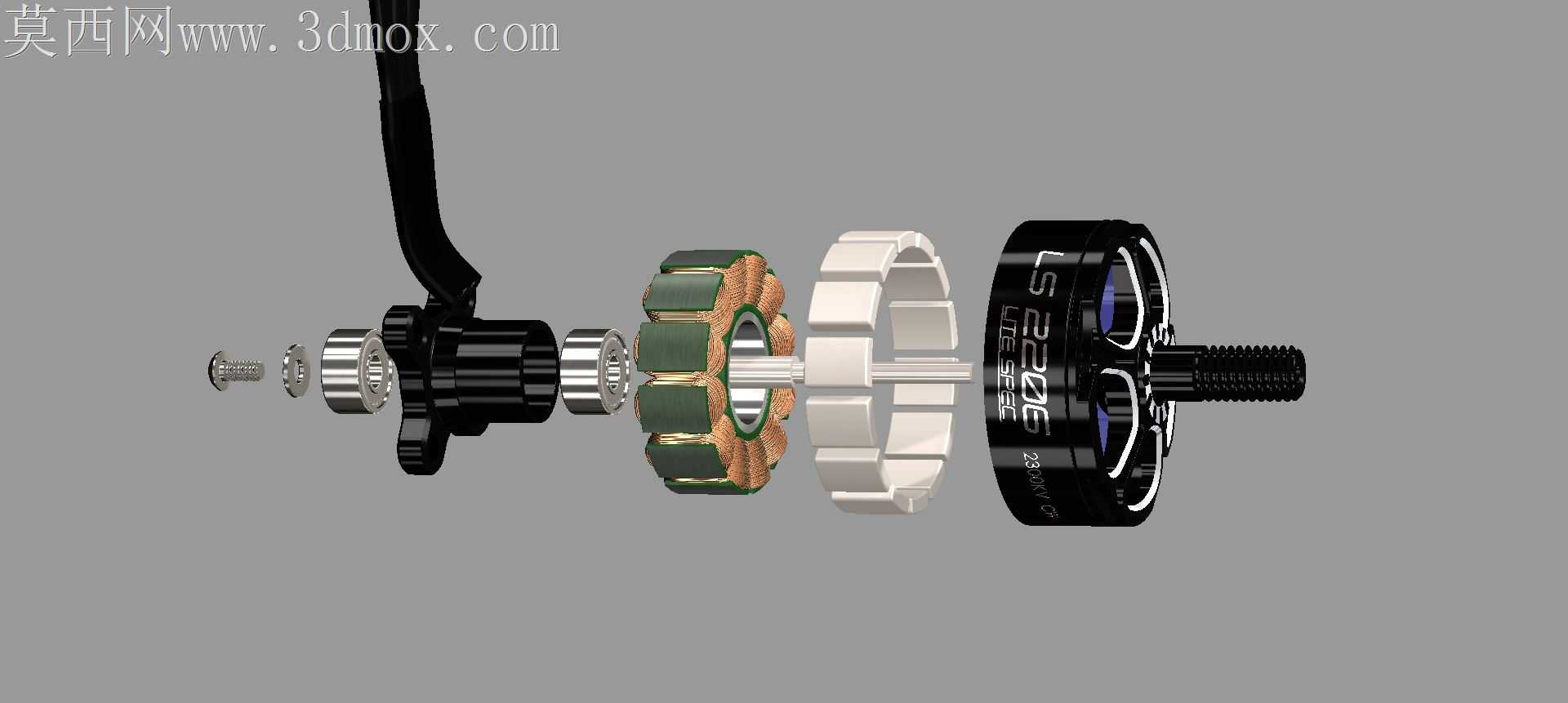

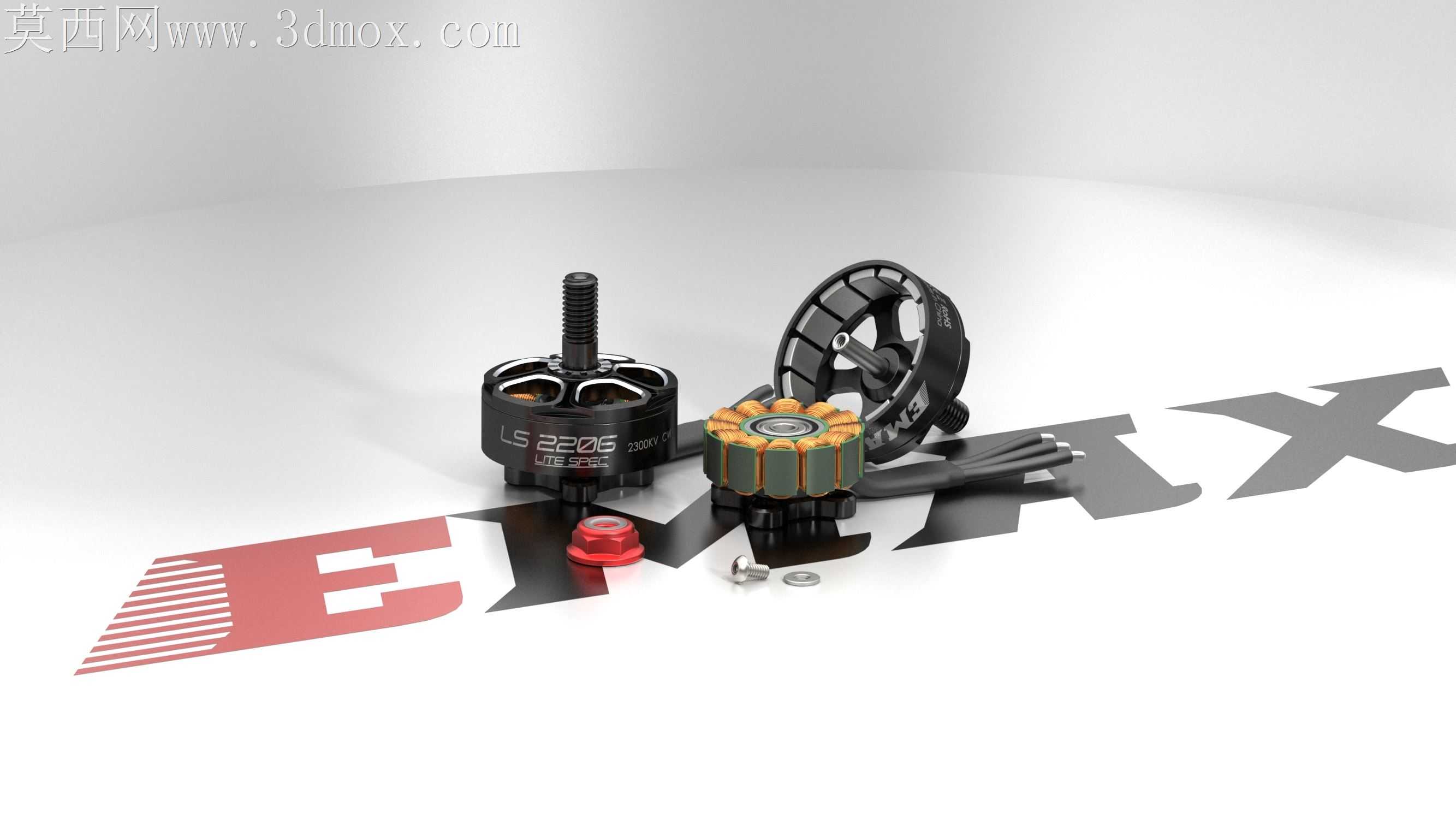

FPV竞速场景下电机炸机后的定子变形、轴承窜动是长期困扰玩家的核心痛点，这款2206规格无刷电机的结构设计恰好针对这类工况做了针对性的取舍。定子绕组的出线槽做了0.15mm的圆角过渡处理，没有生硬的直角棱边，避免炸机时漆包线受震动剐蹭槽口导致绝缘破损，绕组端部的浸漆层厚度控制在0.08mm，既保证绕组固化强度，又不会挤占转子磁钢的气隙空间，气隙均匀控制在0.2mm，既保证磁通量利用率，又避免高速转动时磁钢扫膛。输出轴的卡簧槽位置做了下沉0.2mm的设计，卡簧装入后不会突出轴面，避免转子转动时卡簧剐蹭上端盖的轴承位，轴承选用带双面胶封的微型深沟球轴承，轴承室的配合公差选了过渡配合，既保证轴承压装后不会松旷窜动，又不会因为过盈量太大导致轴承内圈变形，引发高速转动时的卡顿异响。转子磁钢采用分段式粘接结构，每片磁钢的定位槽在转子壳内壁做了0.1mm的凸筋定位，粘接时不需要额外做治具就能保证磁钢的位置度，磁钢表面做了镀镍处理，避免潮湿环境下磁钢氧化生锈，导致磁通量衰减。底座的安装孔位做了沉头设计，M3螺丝装入后螺丝头完全沉入底座内，不会突出底座表面刮蹭机架的安装面，底座的出线口做了斜向导向结构，电源线从底座引出时自然形成15度的弯折角度，避免炸机时线材在根部硬折导致线芯断裂。拆解后能看到定子铁芯的硅钢片是叠压铆接结构，叠压系数控制在0.95，既减少高速转动时的铁损，又保证铁芯的结构强度，不会因为高转速产生的离心力导致硅钢片散开。上端盖的散热孔采用斜向开孔设计，转动时转子带动的气流能顺着斜孔直接吹到定子绕组表面，带走大油门工况下绕组产生的热量，避免绕组过热退磁。这类结构细节的处理，没有追求极致的轻量化而牺牲结构强度，在竞速飞行的暴力工况和日常炸机的耐造性之间找到了平衡，不管是日常休闲飞行还是赛道竞速，都能保持稳定的动力输出，不会因为小的磕碰就出现电机卡顿、动力衰减的问题。
