转盘式多工位产品定量分发分离设备

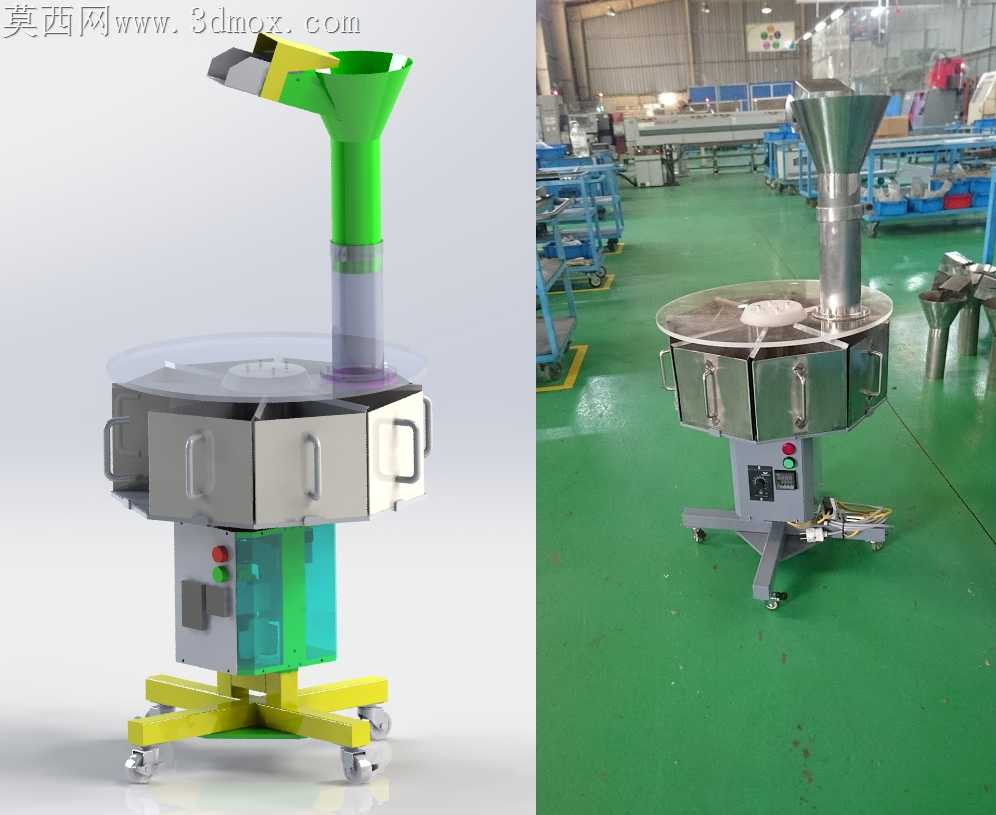

本设备为转盘式多工位产品分离分发装置，整体采用三维参数化建模完成全结构设计，建模过程中对各功能模块进行独立装配约束校验，确保所有运动部件无干涉、装配公差符合机械加工通用要求。模型渲染阶段针对不同部件匹配对应写实材质：底部移动脚轮采用高反光橡胶与金属支架复合材质，十字支撑底座采用哑光喷塑金属材质，机身电控箱体部分分别设置半透明亚克力护板、磨砂金属柜门、亮面按钮指示灯材质，中部旋转转盘采用透明亚克力防护盖板与拉丝不锈钢储料腔体材质，上部进料斗与导料通道分别设置亮面不锈钢、彩色工程塑料材质，最终渲染效果可清晰区分各部件功能属性，还原真实工业设备的视觉质感。结构设计上，设备采用立式分层布局：底部为带刹车万向脚轮的十字支撑底座，兼顾设备移动灵活性与放置稳定性；底座上方集成设备电控柜体，内置动力驱动模块与控制元件，柜体侧面设置操作按钮与急停开关，正面设置可开合检修门与透明观察护板，方便日常维护与运行状态查看；中部核心功能区为旋转式多工位分料转盘，圆周方向均匀布置多个独立储料料仓，料仓带独立开合出料结构，可通过转盘的定角度旋转实现工位切换；上部设置锥形进料斗与垂直导料通道，待分离分发的物料从进料斗投入后经导料通道落入下方对应料仓，配合转盘的间歇转动实现物料的定量计数与分仓存储，当料仓转动至指定出料工位时自动开启出料结构完成物料分发。设计思路围绕小颗粒或小型工件的自动化定量分发需求展开，摒弃传统单通道分料效率低、计数误差大的问题，通过多工位转盘的循环转动实现连续化分料作业，各料仓独立设计可适配不同规格物料的分装需求，透明防护结构既保障作业安全又可直观观察物料存储与分料状态，整体结构紧凑占地空间小，移动部署灵活，可适配不同生产场景的物料分发、配料、分离工序需求，建模过程中对所有标准件如脚轮、按钮、紧固件均采用标准化模型调用，非标准结构件均按照实际加工工艺设计壁厚、圆角、安装孔位，确保模型可直接对接生产加工环节。
