带微动开关的限位检测传感模块

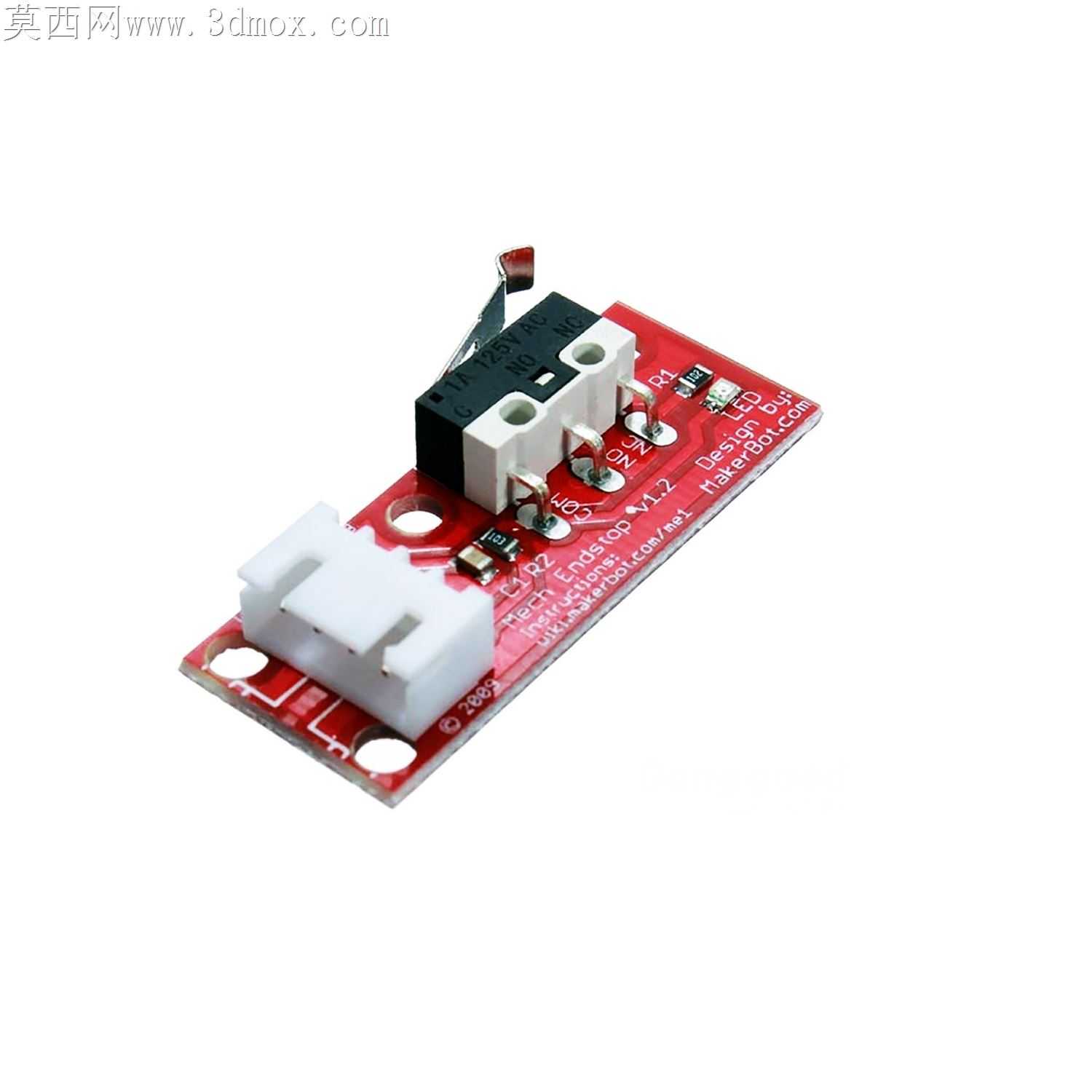

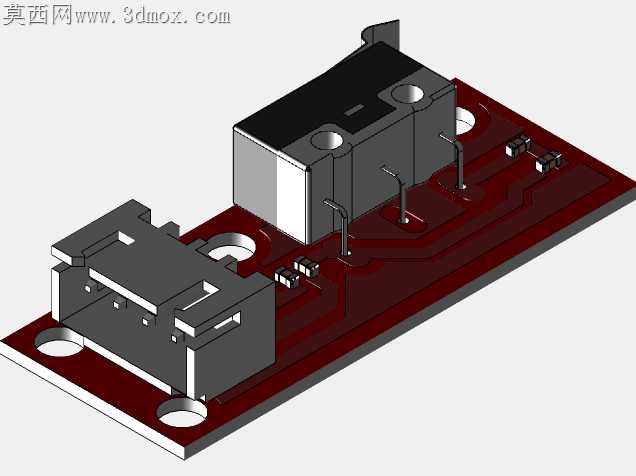

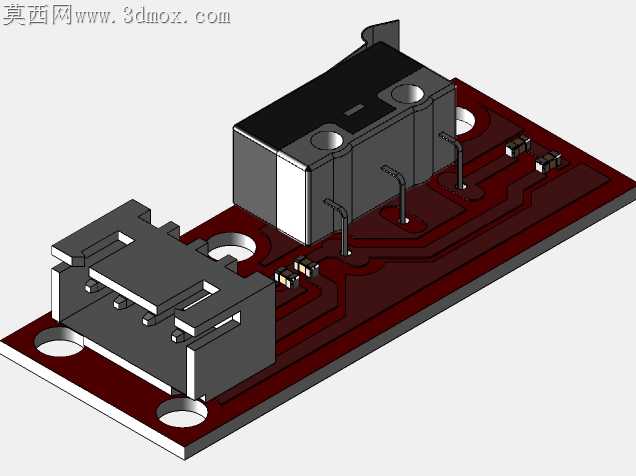

电子装联现场常遇到限位传感模块装配错位的问题，微动开关触发拨杆的伸出量偏差、接插件焊盘虚焊、PCB安装孔位同轴度不足，都会直接导致终端位置检测失效，甚至在设备往复运动中刮蹭周边结构件。这款限位检测模块的结构设计，恰好针对这些装联痛点做了细节适配。红色PCB基材选用常规FR-4环氧板，板上预留的两个圆形安装孔做了沉铜环加固，孔位公差控制在±0.05mm范围内，刚好匹配M2规格的盘头螺丝，装配时不需要额外扩孔，也不会因为反复拆装造成孔边铜箔脱落。板载的白色卧式接插件采用防呆卡扣设计，插针间距2.54mm，和常规杜邦线端子完全适配，卡扣的凸起高度刚好卡在端子侧面的凹槽里，设备运行产生的持续振动也不会让接线松脱，不需要后续点胶加固，减少了装配工序的冗余步骤。微动开关本体通过两个贴片焊盘直接固定在PCB板上，开关底部的定位柱和PCB上的预留定位孔过盈配合，过盈量控制在0.02mm，过波峰焊的时候不会因为锡膏熔融张力导致开关偏移，触发拨杆的初始角度做了15度预抬设计，触发行程控制在1.2mm，既不会因为行程过短导致误触发，也不会因为行程过长造成触发滞后，拨杆顶端的弧形压头做了圆角抛光处理，和运动件接触的时候不会刮蹭对方表面的喷塑层。板上的贴片电阻、电容都排布在微动开关的侧方，避开了拨杆的运动路径，就算拨杆长期往复动作产生轻微形变，也不会碰掉周边的贴片元件。PCB边缘做了0.3mm的圆角处理，没有尖锐的毛刺飞边，装配时不会划伤操作人员的手指，也不会刮破周边的线束绝缘层。开关触发端的焊盘做了加宽处理，过锡量比普通信号焊盘多30%，长期受触发反作用力的情况下，焊盘不会因为应力集中出现开裂。接插件的焊盘做了泪滴设计，插拔接线时的外力会顺着泪滴结构分散到整条走线，不会直接拉扯焊盘造成脱落。模块整体厚度控制在8.2mm，适合安装在设备内部狭窄的限位点位，不需要额外预留过多的安装空间，PCB表面的丝印清晰标注了接线定义，现场接线时不需要对照图纸就能快速分辨引脚定义，减少接反线的概率。微动开关的触点采用银合金材质，额定负载下的机械寿命达到100万次，适配自动化设备的终端位置检测、原点复位检测等场景，就算在高频往复运动的工况下，也能保持稳定的触发精度，不会出现接触不良的问题。
