Ender3适配型近程送料挤出机构

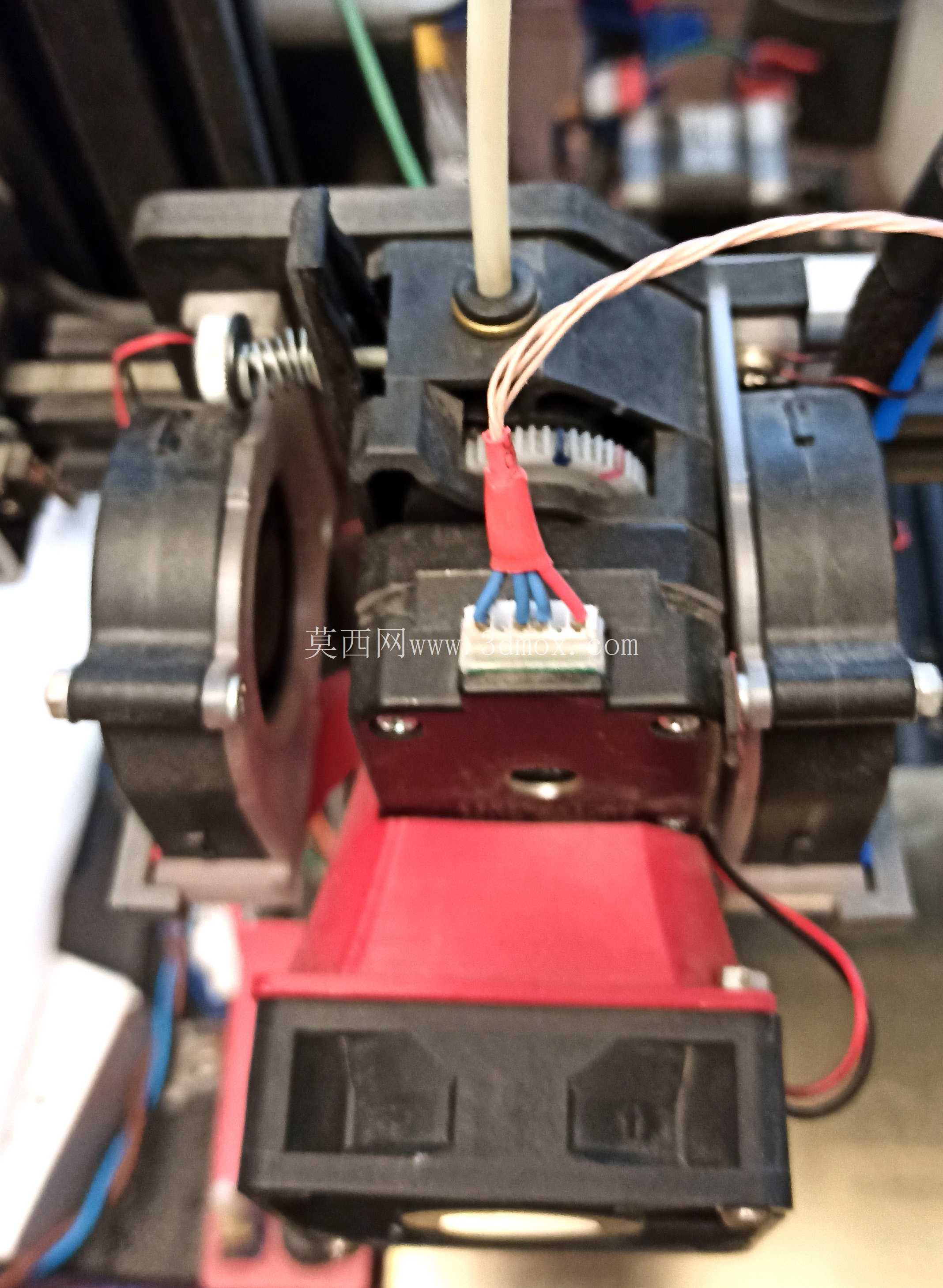

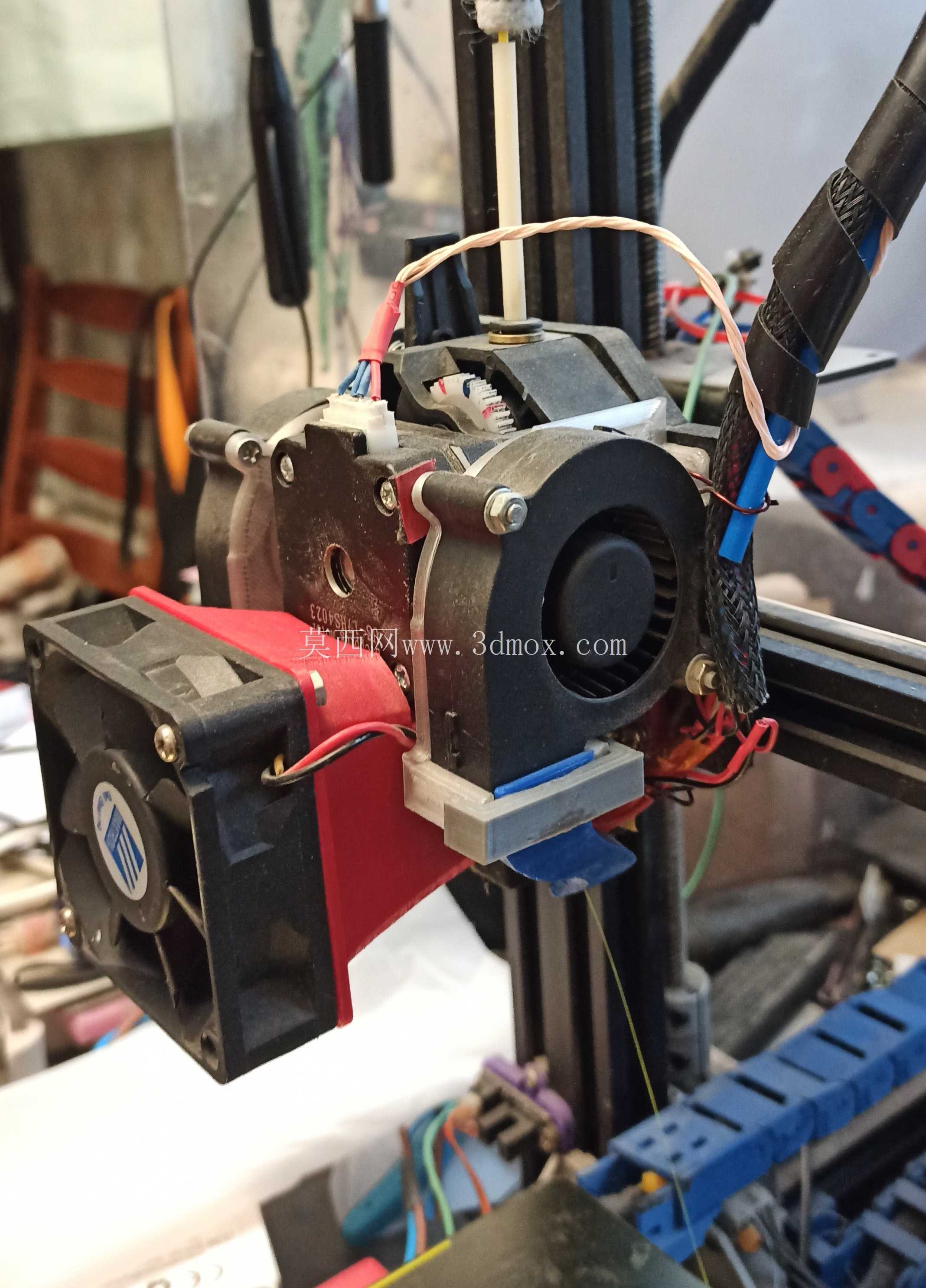

桌面级FDM3D打印设备的送料精度，很大程度上取决于挤出机构的安装位置与传动刚性，传统远程挤出方案因送料路径长、耗材在导管内存在弯折余量，打印柔性耗材时极易出现堵头、送料打滑、出料不均的问题，而适配Ender3机型的这款直接挤出机构，正是针对原有设备远程送料的痛点做的结构升级设计。从实际装机场景来看，该机构直接固定在X轴滑台的打印头安装位，挤出轮与加热喉管的距离被压缩到极短，耗材从挤出轮送出后几乎直接进入加热熔腔，没有长距离的导管传输损耗，不管是打印常规PLA、PETG硬质耗材，还是TPU、TPE这类低硬度柔性耗材，都能实现精准的送料步进控制，不会出现耗材弯折卡滞的情况。

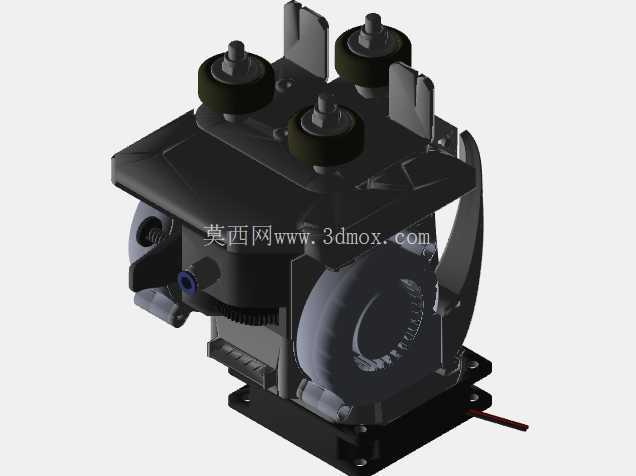

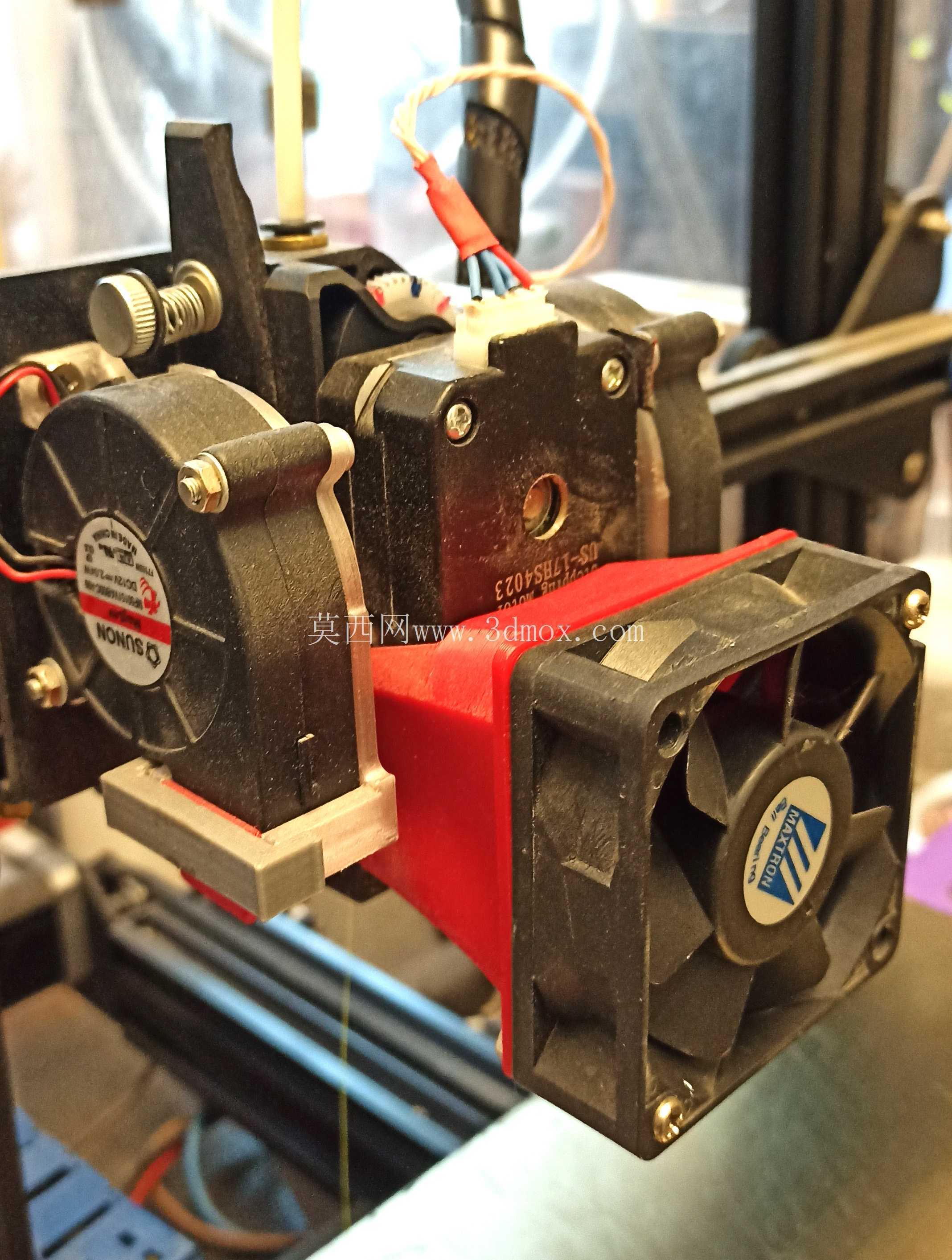

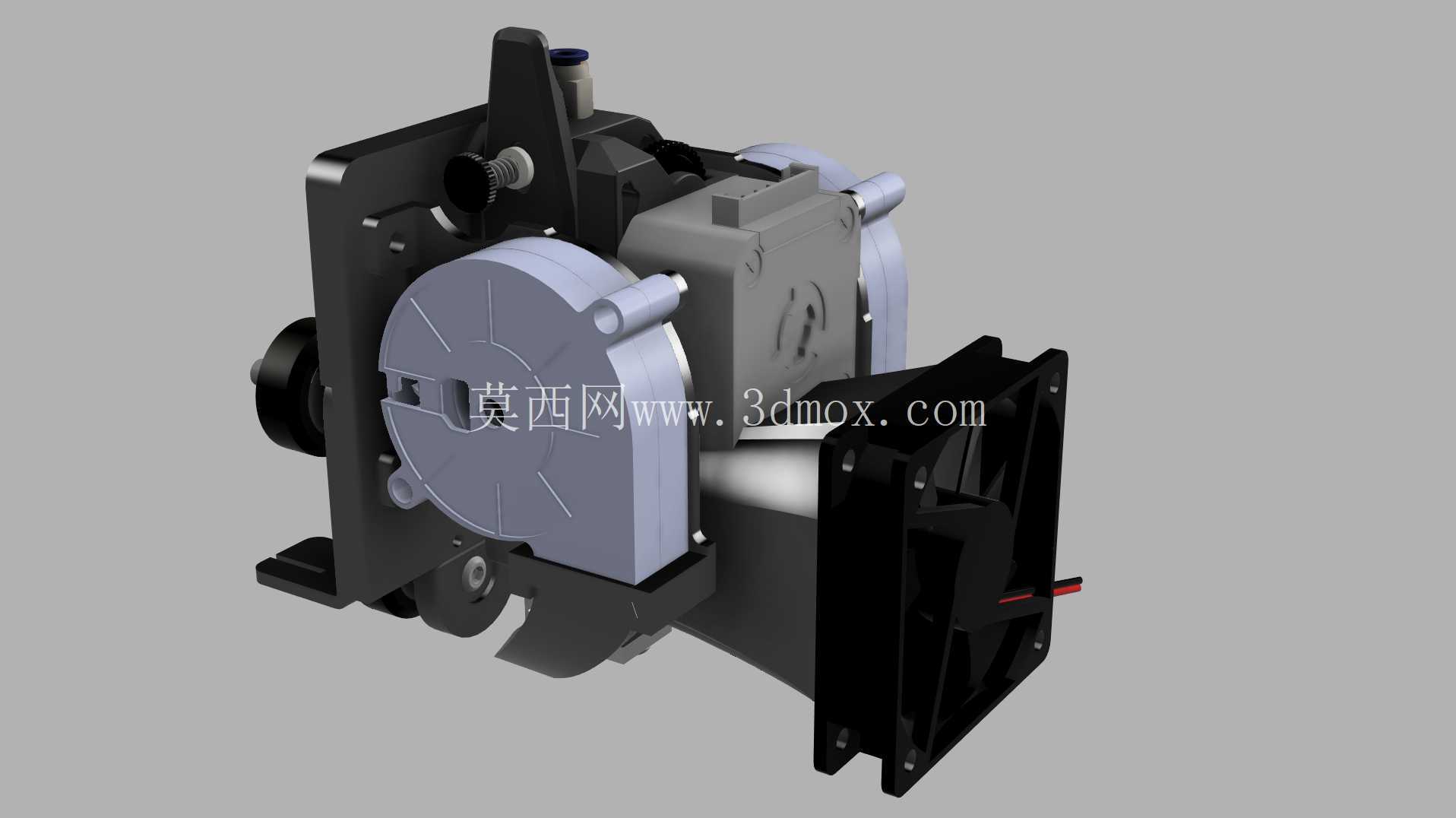

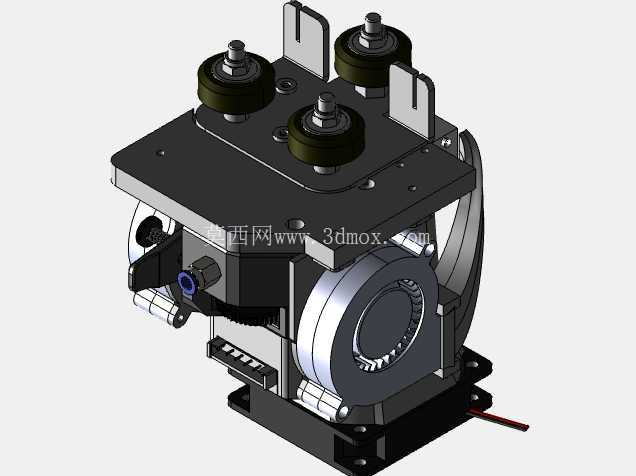

在功能特性设计上，整个机构整合了挤出驱动、散热风道、安装定位三个核心模块，挤出驱动部分采用紧凑的齿轮减速传动结构，在有限的安装空间内放大了步进电机的输出扭矩，即便是高速打印时的大流量送料需求，也能提供足够的挤压力，不会出现送料轮咬不住耗材、出料量不足的问题。散热模块直接集成在挤出机构的侧方，预留了标准40mm散热风扇的安装位，风道走向对准喉管的散热段，能持续带走喉管上部的热量，避免耗材提前熔化造成的堵头故障，同时风道不会干涉打印头的运动路径，打印大尺寸模型时也不会出现剐蹭工件的问题。

从安装边界的设计来看，整个机构的安装孔位完全匹配Ender3原有X轴滑台的定位尺寸，不需要对原有设备的机架、滑台做任何打孔、切割改装，用户只需要拆除原有远程送料的喉管导管，将整个挤出机构通过预留的螺丝孔固定在原有打印头的安装位置，接好步进电机线与散热风扇线路即可完成装机，替换成本极低。机构的整体外形做了紧凑化处理，安装后打印头的整体外轮廓没有过多外凸，X轴、Y轴的运动行程不会因为机构更换出现缩水，设备原有的最大打印尺寸可以完全保留，不会出现改装后打印范围变小的问题。

设计过程中重点考量了运动负载的平衡，整个机构的重量做了严格控制，不会给X轴滑台的皮带传动带来过多额外负载，长时间高速往复运动时也不会出现皮带抖动、层纹错位的问题。挤出压臂的松紧调节结构做了外露设计，用户在更换耗材、调整送料压力时不需要拆解整个机构，只需要拨动压臂卡扣就能完成耗材穿入，通过调节螺丝就能精准控制挤出轮对耗材的压紧力，既不会因为压力过大磨碎耗材丝，也不会因为压力过小出现送料打滑。机构上的所有走线位置都预留了线卡固定位，装机后线路可以顺着X轴拖链规整排布，不会出现运动过程中线缆剐蹭、拉扯的问题，长期运行的可靠性更高。

从实际使用的场景来看，这款挤出机构除了满足日常的模型打印需求，在打印柔性耗材功能件、大流量高速打印场景下的表现远优于原有远程挤出结构，送料响应速度更快，打印启停时的出料延迟被降到最低，模型的起笔、收笔位置不会出现明显的拉丝、堆料问题，细节表现力有明显提升。机构的各部件拆分设计合理，易损件比如挤出轮、轴承、散热风扇都采用标准通用件，后期维护更换不需要定制特殊配件，日常使用的维护成本很低，完全适配个人桌面工作室、创客空间、教学实训场景下的Ender3设备升级需求，不需要改动设备原有电路与结构，就能实现打印性能的明显提升。
