4S规格140长度圆柱电芯组封装结构

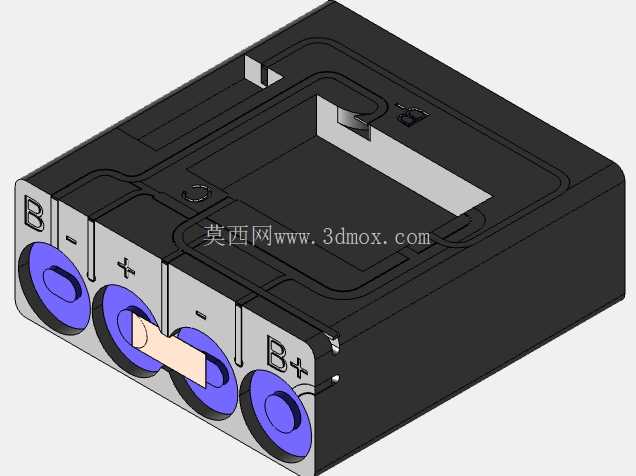

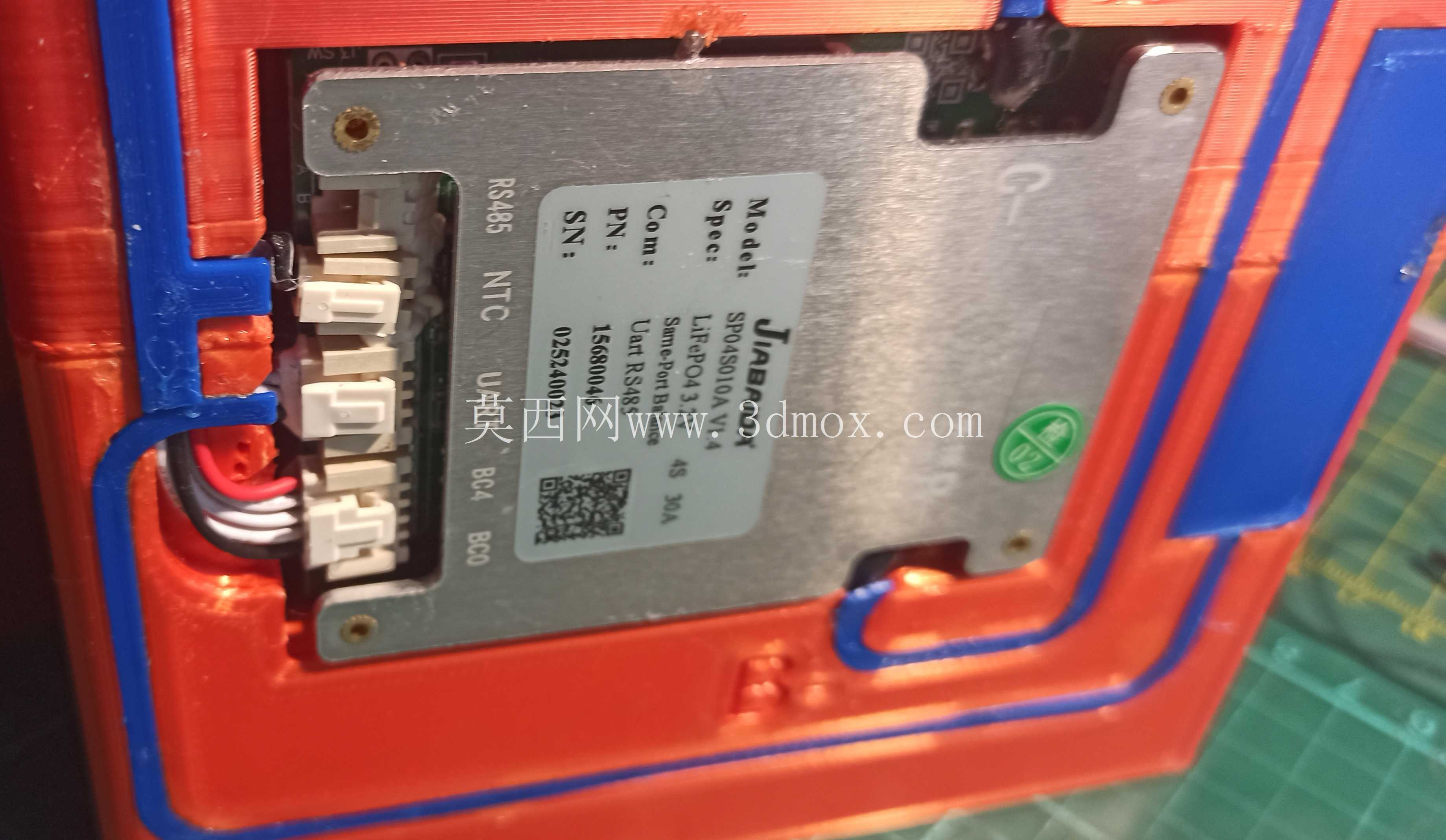

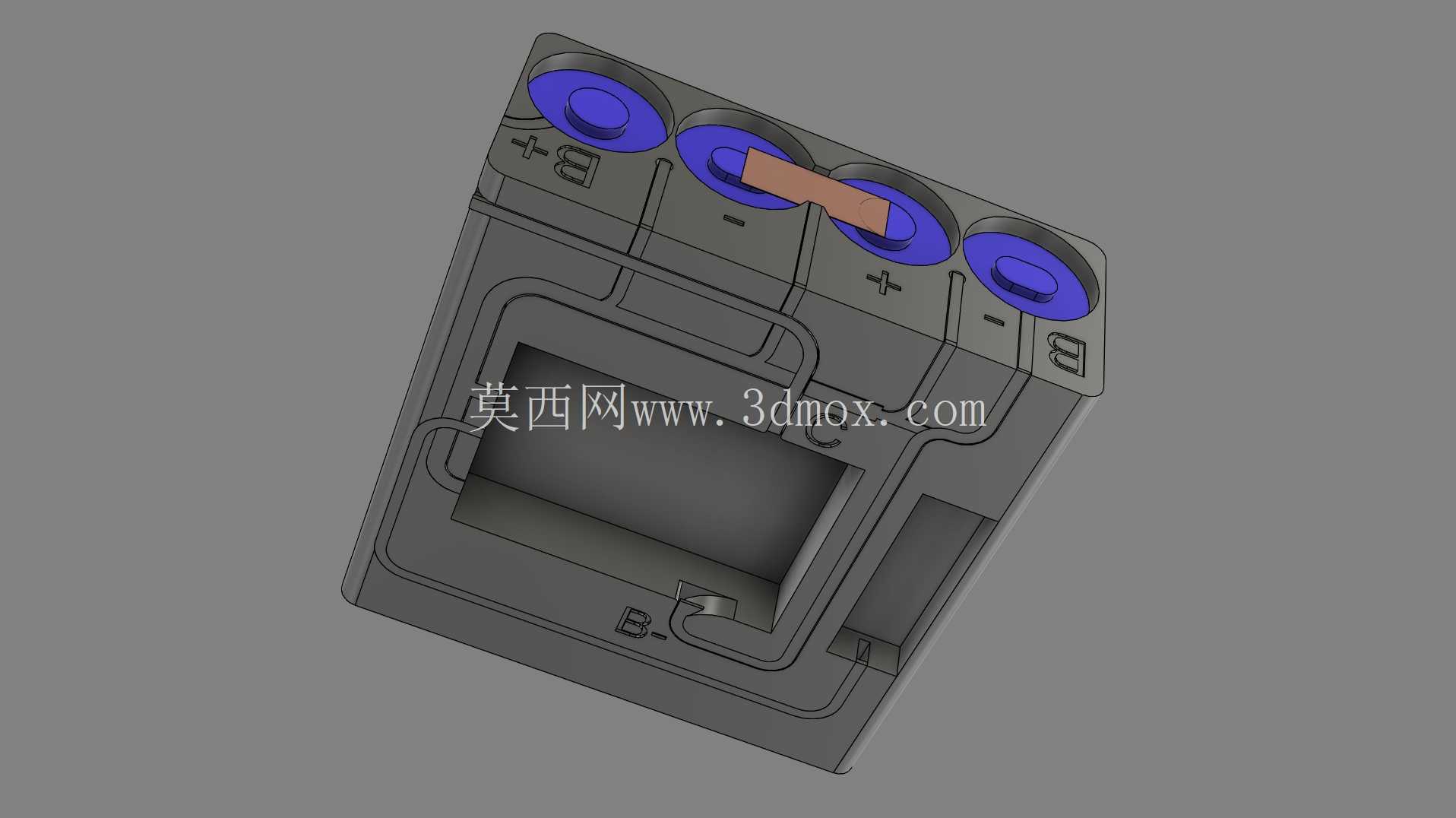

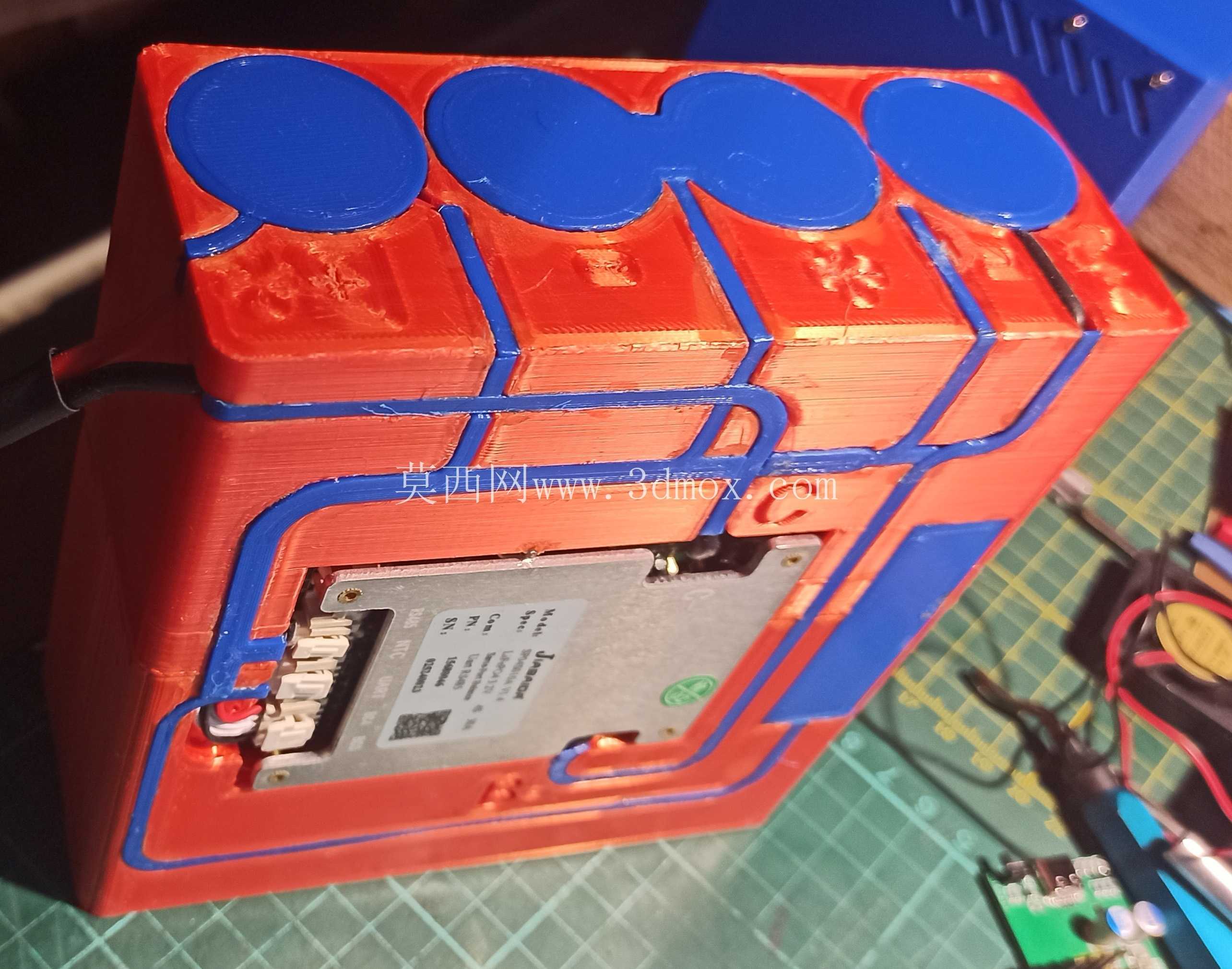

这款4串圆柱电芯组合的封装结构，主要面向小型便携动力设备、户外移动储能终端、定制化电动工具的供电单元配套需求，在实际工程应用中，这类定制化电池封装结构往往需要匹配设备内部的狭窄安装空间，同时兼顾电芯固定可靠性、接线端防护、走线规整性的多重要求，区别于市售标准化电池包的通用外壳，该结构完全围绕指定规格圆柱电芯的排布做适配设计，没有冗余的空间浪费。从结构功能层面看，主体基座采用嵌入式电芯槽设计，每颗圆柱电芯的安装位都做了贴合柱面的弧形限位，槽体深度覆盖电芯柱身三分之二的高度，能够避免设备在移动、受振动工况下电芯出现窜动偏移，顶部的圆形封盖位置对应每颗电芯的端面，既可以做电芯极耳的绝缘隔离，也能预留出镍片焊接的操作空间，不会出现焊接后极片被外壳挤压短路的风险。结构侧面预留的走线槽完全顺着外壳的加强筋走向布置，串联连接的镍片、电压采集线都可以嵌入槽内固定，避免线材散乱被外壳夹伤，接线端位置专门开出了矩形的避让窗口，保护板可以直接嵌入安装在窗口位置，保护板的接口端刚好与窗口边缘齐平，不需要额外做线材转接，外部设备的供电插头可以直接对接，减少了接插件的转接损耗。设计过程中首先确定了4颗电芯的排布逻辑，没有采用常规的一字并排布局，而是根据目标安装空间的轮廓调整了电芯间距，中间两颗电芯的安装位做了紧凑化贴合处理，整体横向尺寸控制在140毫米的边界内，能够刚好嵌入目标设备的电池仓卡槽，外壳的壁厚做了差异化设计，电芯槽位置的壁厚控制在1.8毫米，既保证足够的结构强度支撑电芯重量，也不会因为壁厚过大挤占内部空间，走线槽位置的壁厚做了局部加厚，避免线材嵌入后槽体出现开裂。外壳表面的凸起筋条一方面是作为结构加强筋，提升外壳整体的抗形变能力，在受到侧向挤压时筋条可以分散受力，避免直接挤压到电芯柱身，另一方面筋条的走向刚好作为走线的定位标识，组装时操作人员可以顺着筋条的走向布置采集线，降低组装出错的概率。安装边界层面，整个电池封装结构的外部轮廓没有突出的卡扣或者多余凸台，所有的安装固定位都隐藏在结构底部，采用沉头孔设计，固定螺丝安装后螺丝端面不会突出结构表面，能够完全贴合设备电池仓的安装平面，不需要额外预留螺丝头的避让空间。在绝缘防护设计上，电芯槽内壁预留了0.2毫米的绝缘层贴装间隙，组装时可以在槽内贴装青稞纸或者环氧绝缘片，避免电芯外壳与结构件直接接触，顶部封盖与电芯极耳之间预留了1毫米的安全间隙，即使镍片焊接出现轻微凸起，也不会被封盖挤压造成极片变形。考虑到实际使用中的散热需求，结构侧面在保护板安装位置的周边开有细微的散热缝隙，保护板工作时产生的热量可以通过缝隙散出，不会在密闭的电池仓内积热，同时缝隙的宽度控制在1毫米以内，避免外部的灰尘、金属碎屑进入结构内部造成短路风险。这类定制化的电池封装结构，相比通用型电池盒，能够最大化利用设备内部的零散空间，在有限的尺寸内容纳指定容量的电芯组，同时省去了通用外壳需要额外裁剪、打磨适配的工序，组装时只需要将电芯依次放入槽位，完成镍片焊接、保护板固定、线材整理后，扣合顶部封盖即可完成整个电池包的组装，能够有效提升小批量定制电池包的组装效率，也能保证每一批次电池包的结构一致性，避免手工组装带来的尺寸偏差、接线混乱问题。在结构强度验证层面，整个封装结构的边角都做了R2的圆角处理，避免组装过程中边角尖锐位置划伤操作人员，也能在电池包受到磕碰时分散冲击力，减少边角开裂的概率，结构的分模面设置在电芯槽的中部位置，开模生产时不会出现倒扣结构，不需要复杂的抽芯结构，能够降低生产加工的难度，适合小批量的快速生产制作。
