笔式万用表分体式防护外壳结构设计

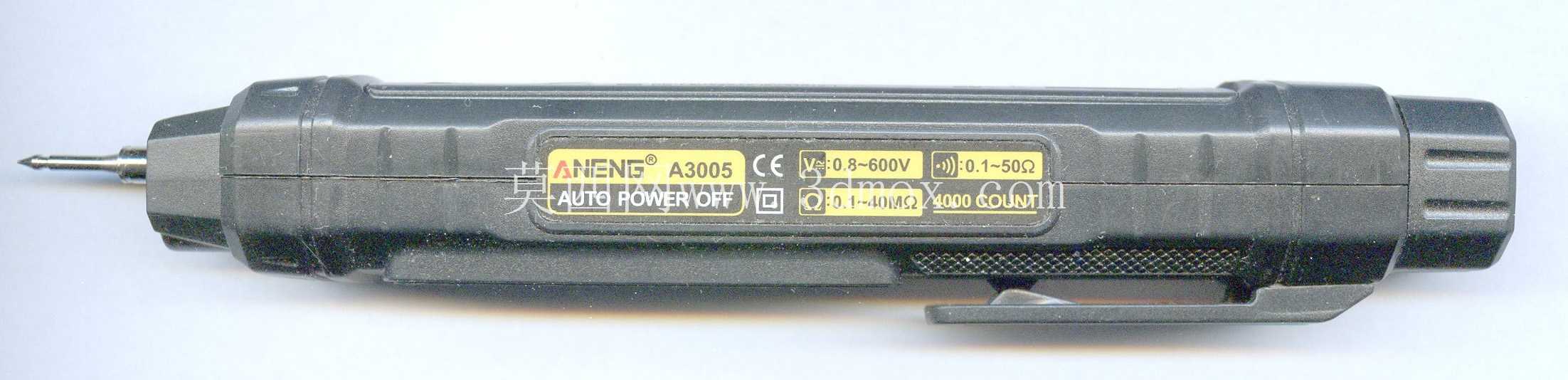

这款笔式万用表的外壳采用分体式结构设计，核心思路是在保障笔式设备便携握持手感的前提下，兼顾日常工况下的抗摔、防磕碰防护需求，同时给内部PCB板、显示屏、表笔探针、功能按键预留足够的安装与走线空间。从实际使用场景来看，笔式万用表多用于现场电路巡检、弱电故障排查、户外线路检测等场景，作业人员往往需要单手握持操作，同时腾出手来接搭测试点，因此外壳的握持段做了细密的防滑纹理处理，纹理深度控制在0.3mm左右，既不会因为纹理过深积攒灰尘污渍，也能在戴薄劳保手套操作时提供足够的摩擦阻力，避免设备从手中滑脱。

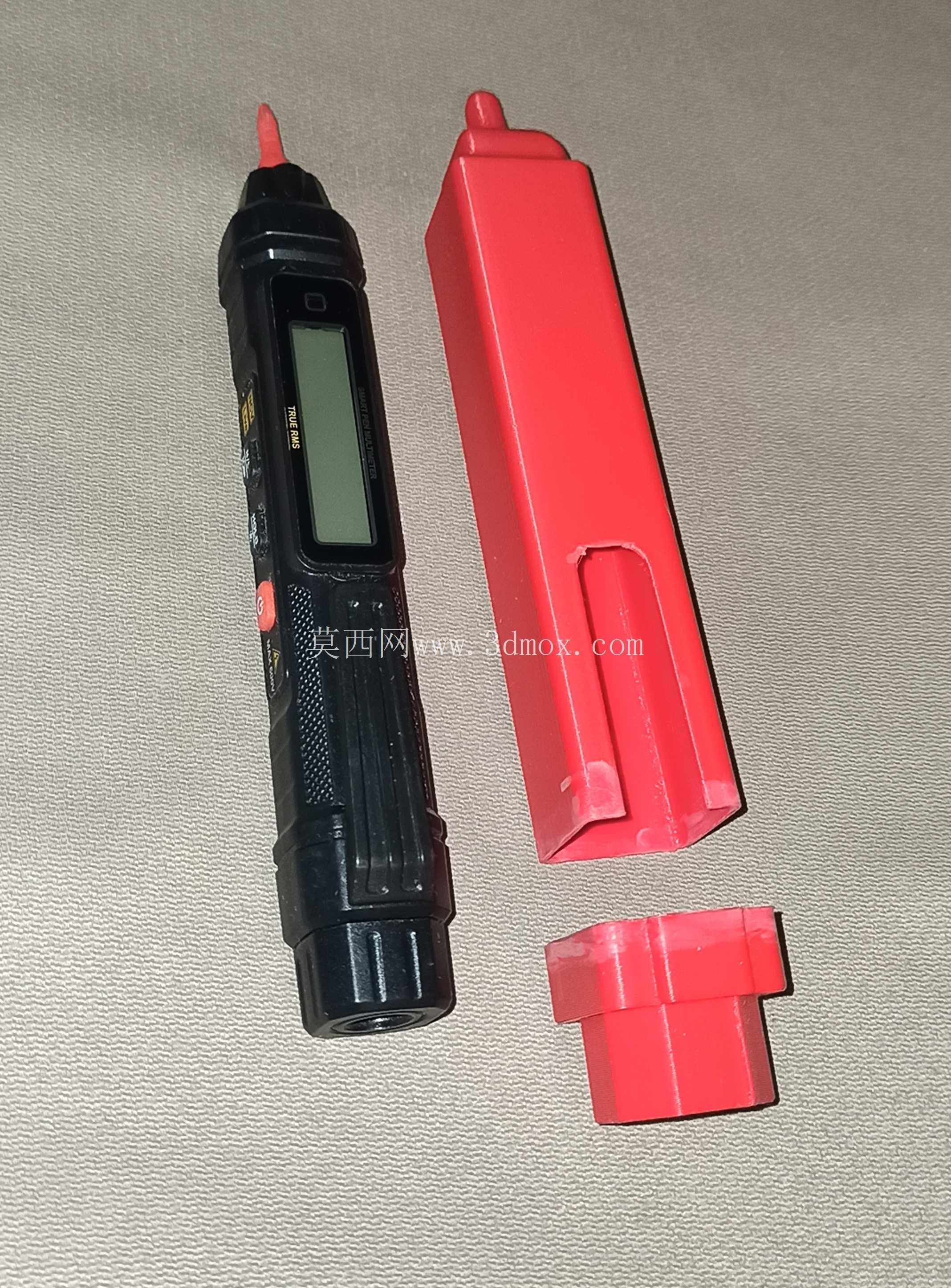

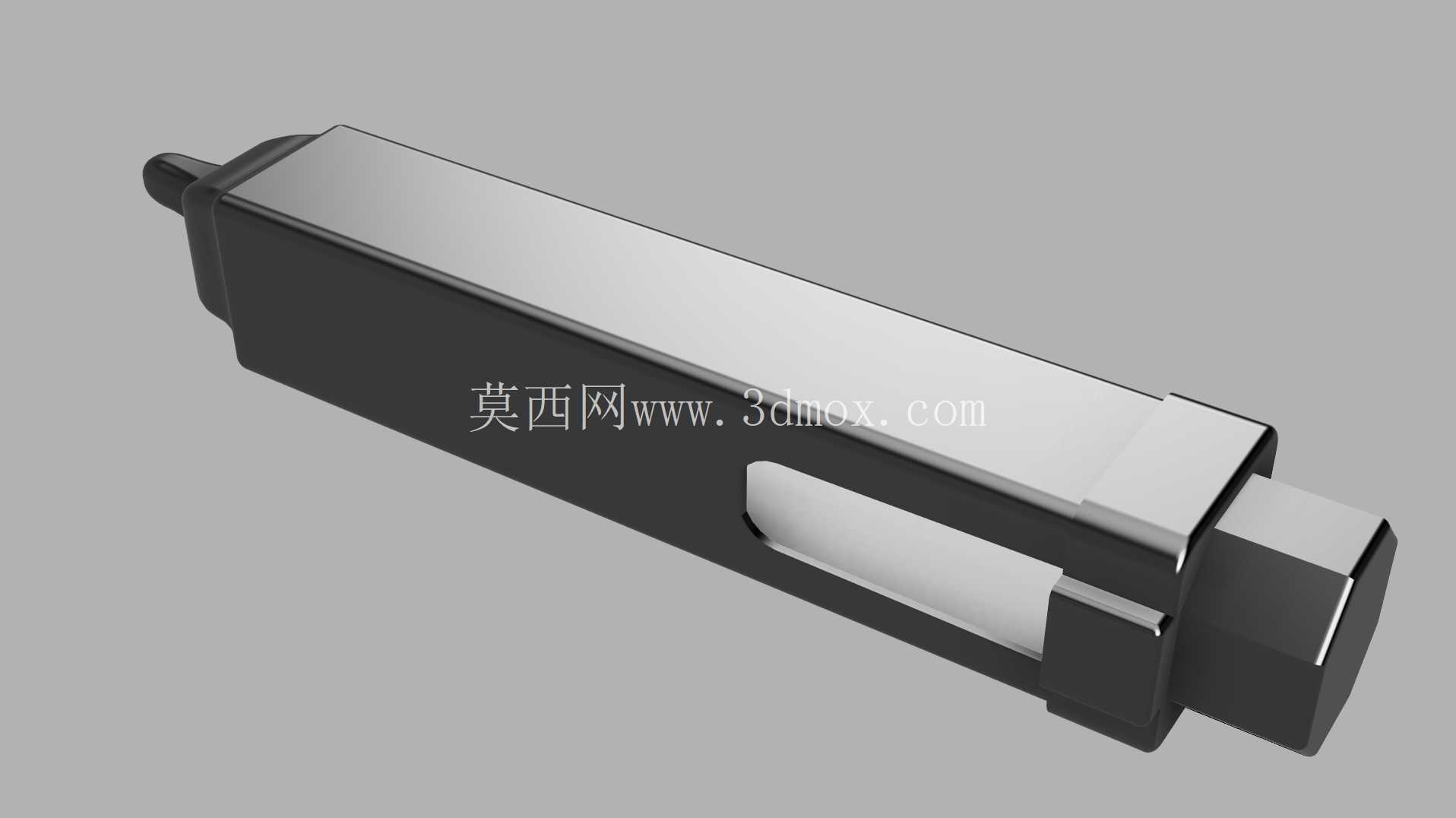

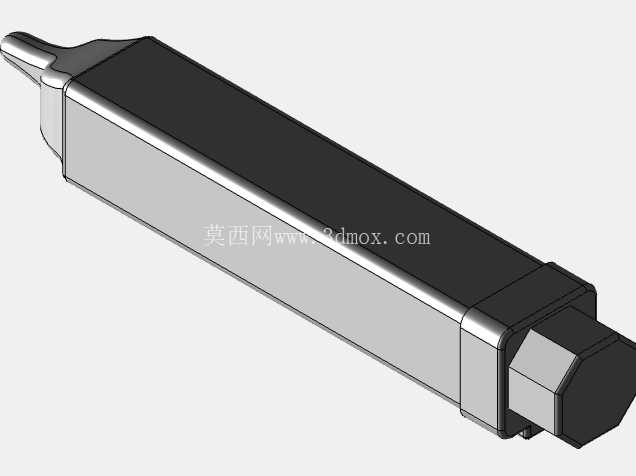

外壳主体分为三个独立结构件：主笔身壳体、笔帽式保护套、底部端盖。主笔身壳体是整个产品的核心承载结构，内部做了多道纵横交错的加强筋，筋位厚度1.2mm，既可以把内部的锂电池、主控PCB、显示屏模组分别卡在对应的限位槽内，避免设备摔落时内部元器件发生窜动移位，也能在不增加壳体整体壁厚的前提下提升整体结构强度，减少塑胶材料的用量。显示屏位置的壳体做了下沉0.8mm的台阶设计，安装透明视窗面板后，面板表面略低于壳体边缘，即使设备屏幕朝下平落在硬质地面上，也不会直接磕碰视窗面板造成刮花或者碎裂。功能按键的位置做了凸起的防护围边，围边高度比按键顶面高0.5mm，日常放置时按键不会被意外挤压触发，也能避免按键直接受到外力冲击损坏。顶端的探针位置做了锥形过渡段，和笔帽保护套的内壁做了过盈配合设计，过盈量控制在0.2mm，笔帽扣上之后不会因为日常晃动脱落，能够完全包裹住金属探针，既避免探针扎伤操作人员或者划破工具包内的其他物品，也能防止灰尘、水汽从探针位置进入壳体内部。

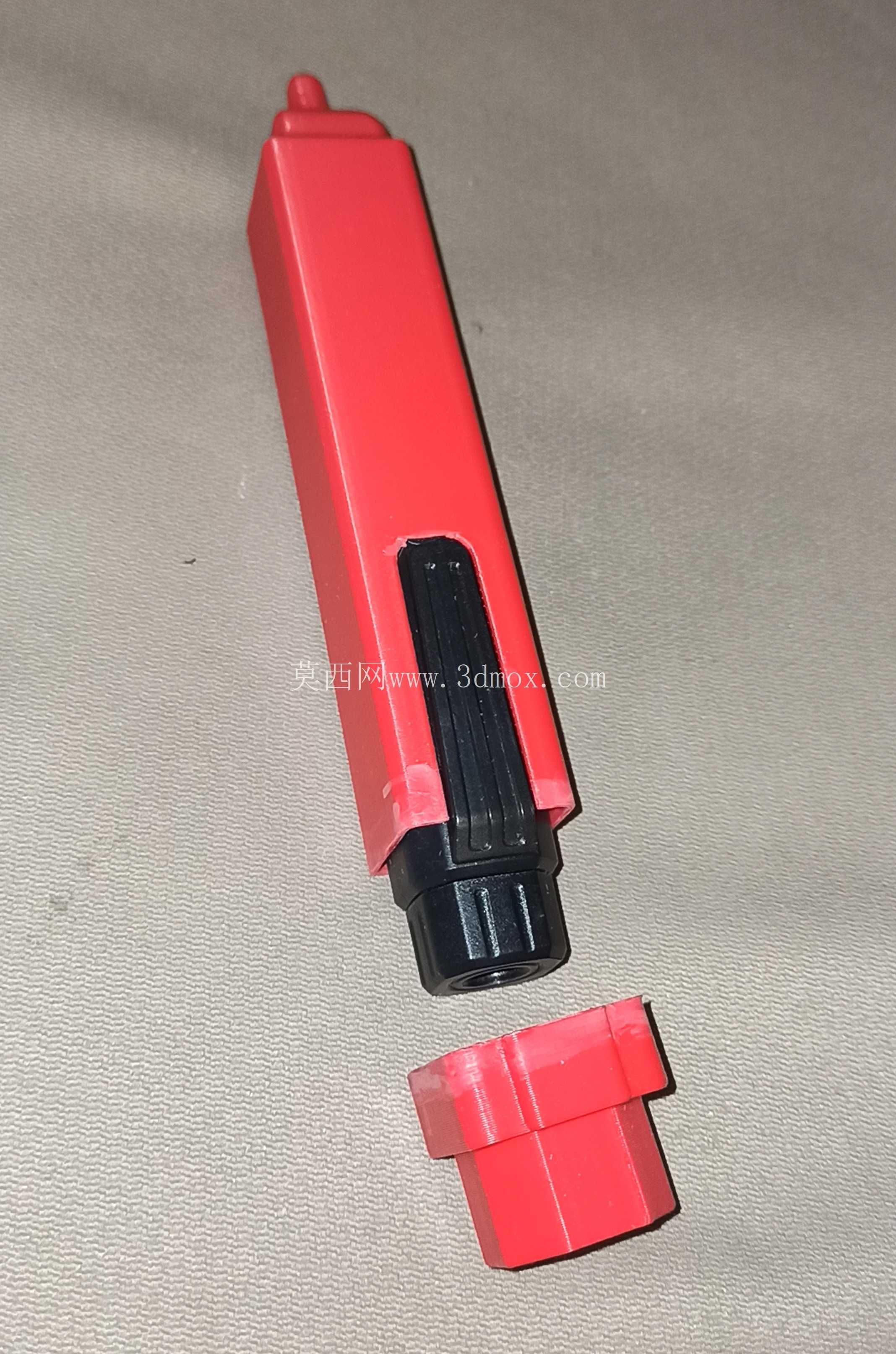

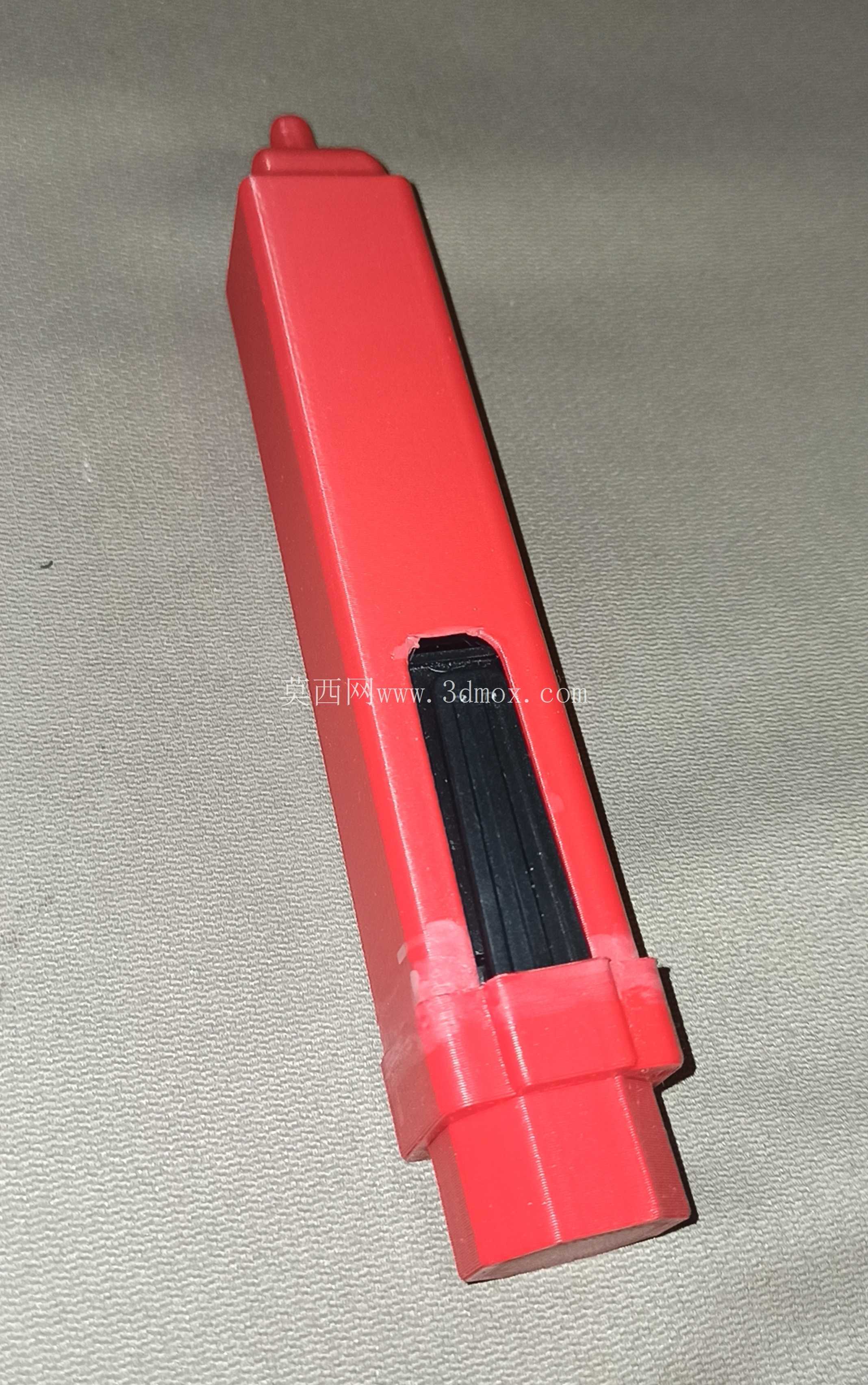

笔帽保护套采用长槽式结构，除了可以扣在探针端起到防护作用外，还可以在设备使用时扣在主笔身的尾端，延长整体握持长度，适配不同手型的操作人员使用，笔帽侧面做了内凹的卡扣槽，和主笔身尾端的凸点卡合后，使用过程中不会出现松脱。底部端盖采用卡扣式连接结构，和主笔身配合的位置做了一圈0.5mm的密封线，装配后端盖和主笔身之间的缝隙可以控制在0.1mm以内，能够阻挡日常使用中的飞溅水滴、灰尘进入壳体内部，端盖上预留了挂绳孔位，方便作业人员给设备搭配防丢挂绳，挂在手腕或者工具包挂点上。

从安装边界来看，主笔身的内部腔体宽度控制在28mm，刚好适配宽度26mm的标准笔式万用表PCB板，腔体长度预留了110mm的空间，可以容纳常规的400mAh锂电池、蜂鸣器、表笔连接座等元器件，所有内部限位筋的位置都避开了PCB板上的元件焊点，避免装配时压坏焊点造成电路故障。壳体的壁厚统一采用2mm的均匀壁厚设计，注塑成型时不会因为壁厚不均产生缩水、翘曲等变形问题，壳体的外轮廓做了全R角过渡，没有尖锐的棱角，握持时不会硌手，也不会在摔落时因为应力集中造成壳体开裂。整个外壳的拆分线都设置在握持时不会接触到的侧面位置，拆分线的错位量控制在0.05mm以内，装配后不会出现明显的段差，握持时的手感顺滑无突兀感。

在实际工况适配性上，这款外壳的结构设计充分考虑了现场作业的复杂环境，比如在狭窄的配电箱内操作时，笔式的细长外形可以深入到狭小的空间内接触测试点，外壳的防滑纹理在手上沾有少量油污、汗液的情况下依然能提供稳定的握持力，分体式的结构也方便后期设备维护时拆开外壳更换电池或者检修内部电路，不需要借助专用工具，只需要抠开底部端盖的卡扣就可以拆开设备，大幅降低了现场维护的难度。笔帽和主笔身的配合结构经过多次验证，反复扣合超过1000次后依然能保持足够的卡合力，不会出现松动脱落的问题，壳体材料选用常规的ABS工程塑胶就可以满足强度要求，不需要使用特殊的工程材料，能够有效控制量产时的材料成本，适合批量加工生产。
