车载操控按键4.5规格结构设计方案

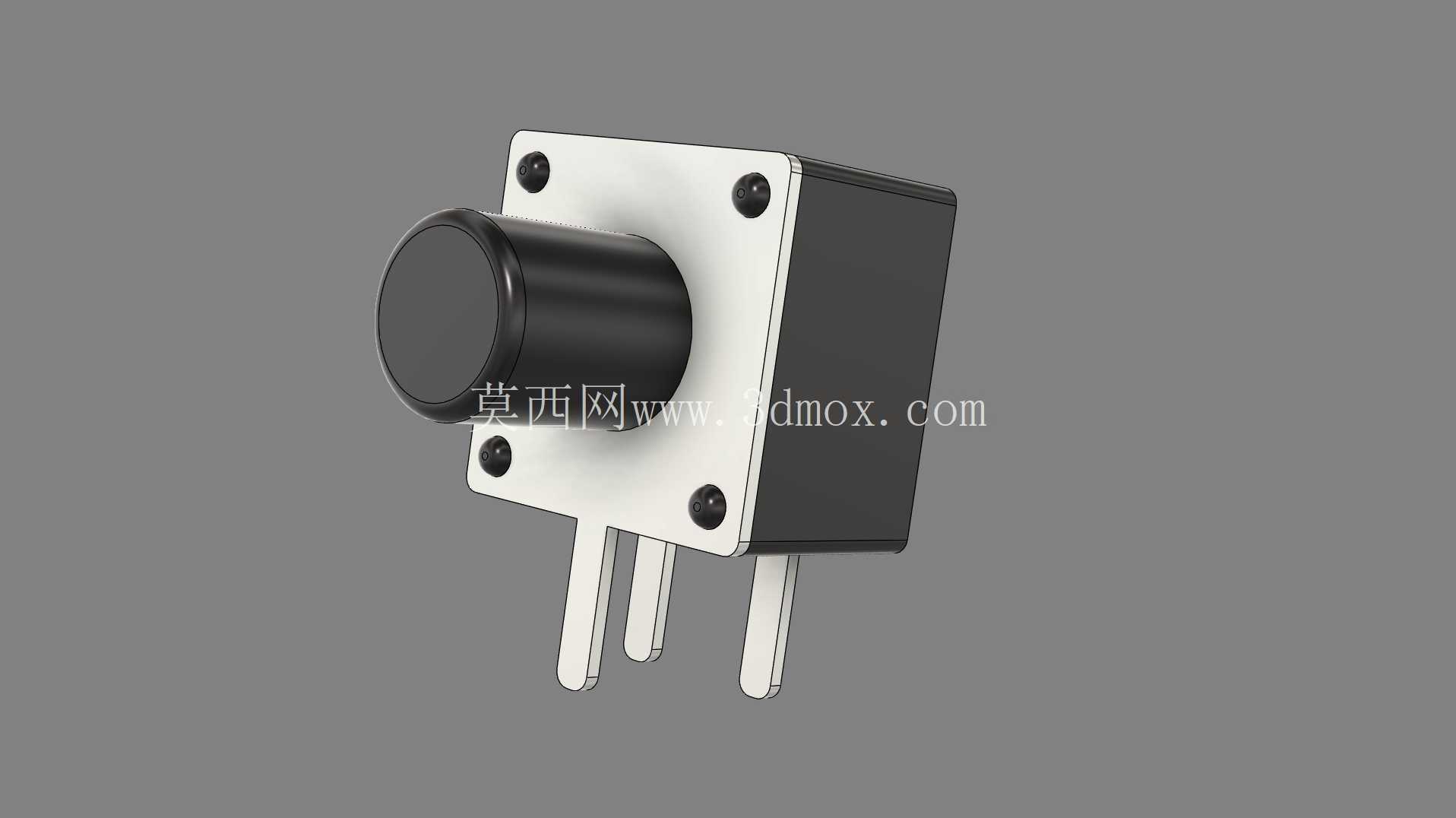

在汽车内饰操控系统的零部件开发流程里，小尺寸按压按键的冲压成型精度，直接决定了整车主控区域的操作手感与装配适配性，本次涉及的4.5×4.5规格方形按键，是车载功能按键组里应用频次极高的基础单元，常见于方向盘多功能按键区、中控面板快捷操作区、车门扶手车窗控制模组等位置，承担着功能触发、操作反馈的核心作用。从实际装车的工况来看，这类按键需要长期承受驾乘人员的高频按压力，单次按压力度通常在15N-25N区间，全生命周期内的按压次数普遍要达到十万次级别的耐久要求，同时还要适配车内-40℃到85℃的宽温域使用环境，不能出现低温脆裂、高温形变导致的卡滞问题。设计阶段首先要明确安装边界，该按键的外形轮廓为4.5mm×4.5mm的正方形，按压行程控制在0.8mm-1.2mm区间，背部预留的卡扣安装位与PCB板上的轻触开关位置严格对位，侧向间隙控制在0.1mm以内，既不能因为间隙过大出现按键晃动的松散感，也不能因为间隙过小导致按压过程中出现侧壁摩擦卡滞。冲压工艺设计上，这类小尺寸五金按键采用多工位级进模冲压成型，首先完成带料的校平送进，第一步冲裁出按键的外形轮廓，预留0.05mm的精修余量，第二步完成按键表面的微弧面成型，这个微弧面的弧度设计经过反复验证，R角控制在0.3mm，既能够保证手指按压时的触感贴合，不会出现棱角硌手的问题，也不会因为弧度过大导致表面标识印刷难度提升。第三步完成背部的定位卡扣折弯，卡扣的倒扣量设计为0.25mm，能够保证按键卡入安装基座后不会松脱，同时预留了拆卸维护的余量，不需要破坏性拆解就能完成按键更换。考虑到车载按键的表面处理需求，冲压成型后的按键毛坯会经过表面抛光、电镀或者喷涂处理，边缘的冲裁毛刺需要在精修工位完全去除，毛刺高度控制在0.02mm以下，避免装配后刮伤周边的塑料装饰件，也防止使用过程中毛刺脱落掉入车内电控模组造成短路风险。从装配适配的角度来说，该按键的设计需要和周边的塑料按键基座、硅胶缓冲垫、轻触开关形成完整的按压传动链，按键背部的凸点位置正对轻触开关的中心，偏移量不能超过0.15mm，否则会导致轻触开关触发力度不均，长期使用后出现开关触点磨损过快的问题。硅胶缓冲垫的厚度匹配按键的按压行程，在按键按下到底时提供足够的回弹阻尼，同时吸收按压过程中的撞击异响，避免车内出现操作杂音。实际生产过程中，这类小尺寸冲压件的送料精度控制是成型质量的关键，级进模的送料步距误差要控制在0.01mm以内，每个工位的定位销都要和带料上的定位孔紧密配合，防止出现冲裁偏位导致的按键尺寸超差。成型后的按键需要经过全尺寸检测，外形尺寸、卡扣位置、表面平面度都要符合装配公差要求，还要抽样做耐久按压测试，在模拟实际装车的工况下完成十万次按压循环后，不能出现形变、卡滞、回弹失效的问题。很多初入行的结构设计人员在做这类小按键的时候，容易忽略冲压成型的工艺圆角，把按键的棱角设计得过于尖锐，不仅会导致冲压过程中出现应力集中开裂的问题，还会在后续表面处理时出现边角积漆、电镀层厚度不均的问题，实际使用中也容易出现锐边划伤的风险。另外在安装间隙的设计上，不能只考虑常温下的尺寸配合，还要考虑不同材料的热膨胀系数差异，五金按键和塑料基座在高温环境下的膨胀量不同，预留的热胀间隙要经过计算，避免夏季车内高温时按键膨胀被基座卡住，出现按下去弹不起来的故障。这类按键虽然尺寸小，但是作为驾乘人员直接接触的操控部件，其尺寸精度、表面质感、操作手感都会直接影响用户对整车内饰品质的感知，在冲压模具设计阶段就要把后续的装配、表面处理、耐久使用的各个环节的需求都考虑进去，从带料选型开始就选用适合冲压成型的优质钢带，保证材料的延展性和强度符合要求，成型后的按键硬度控制在HV120-HV150区间，既有足够的强度抵抗按压形变，又不会因为硬度过高导致冲压时出现开裂。
