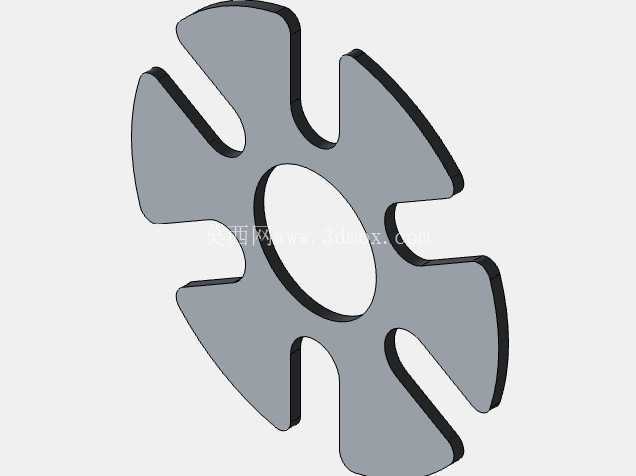

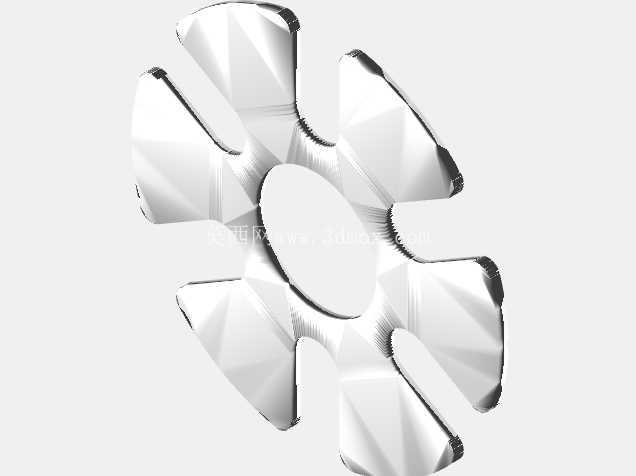

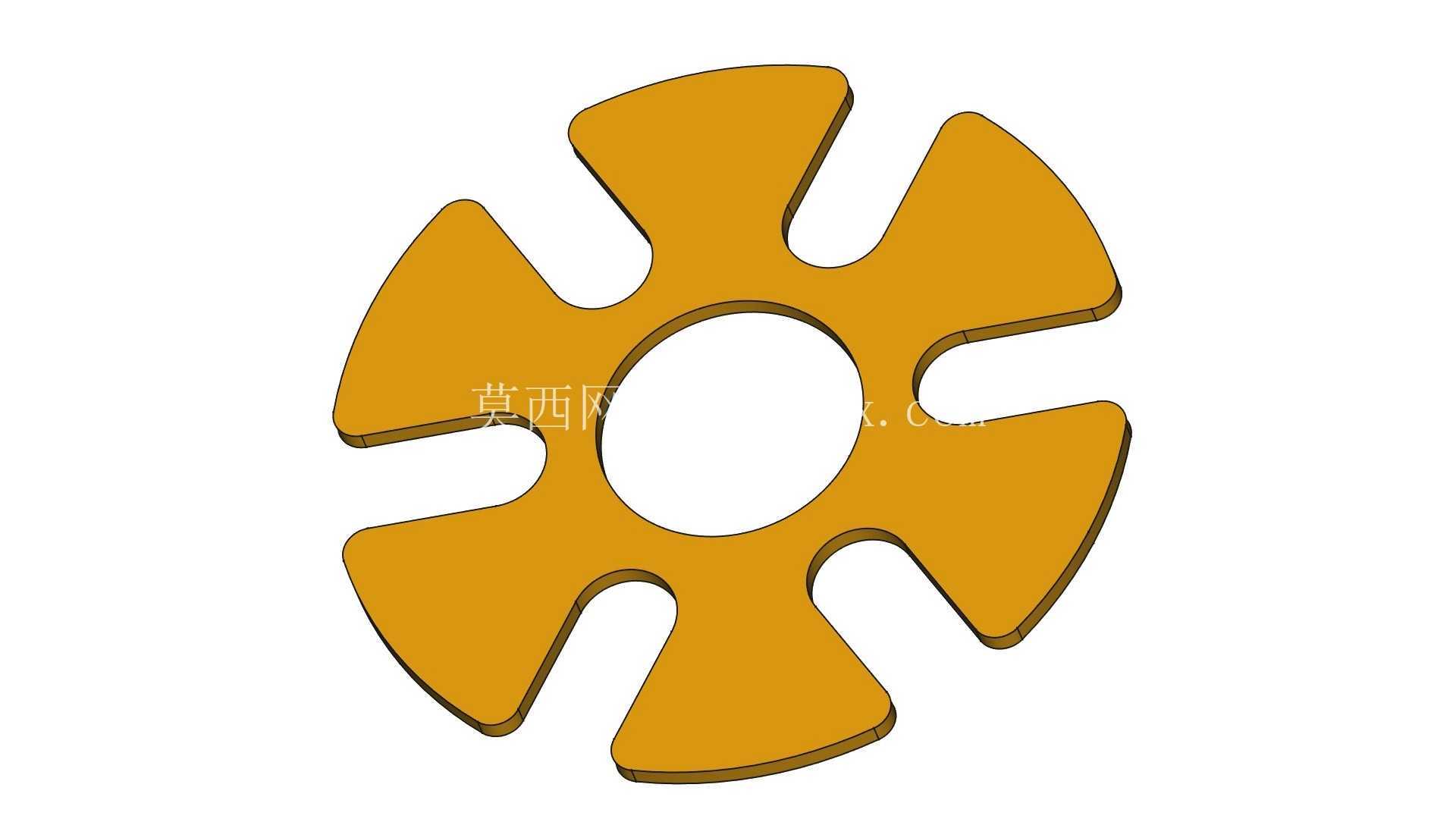

带中心孔六瓣式联轴器缓冲垫片结构

在各类通用传动设备的轴系连接场景中，这类六瓣结构的缓冲垫片是联轴器组件里的核心易损件，常配套在爪式联轴器的两个半联之间，承担着补偿轴系偏移、缓冲传动冲击、降低运行噪音的关键作用。不同于整体式刚性连接结构，这类垫片依靠自身瓣片的弹性形变，可吸收两轴对中过程中存在的径向、角向以及少量轴向偏差，避免轴系因安装对中误差产生的额外附加载荷，有效延长轴承、电机等核心传动部件的使用寿命。

从结构设计逻辑来看，中心开设的圆孔是核心安装定位基准，孔的直径尺寸与联轴器的中心轴套外径匹配，安装时直接套入定位凸台即可完成径向定位，无需额外的紧固件固定，依靠瓣片与半联爪部的嵌合实现周向固定，拆装更换时无需完全拆解两端轴系，仅需将两轴端拉开微小间隙即可抽出更换，大幅降低设备运维的时间成本。六瓣均匀分布的凸耳结构，每个瓣片的轮廓都与半联上的凹槽轮廓完全适配，瓣片之间的缺口刚好容纳半联的凸爪，动力传递过程中，每个瓣片的两个侧面均匀承受挤压力，六组接触面同步承载，相比三瓣、四瓣结构的同规格垫片，单位面积承受的压应力更低，同等载荷下的形变量更可控，长期运行的抗疲劳寿命更长。

瓣片的边缘做了均匀的圆弧过渡处理，没有尖锐的直角结构，一方面是避免应力集中导致瓣片在反复挤压过程中从根部开裂，另一方面圆弧轮廓在与半联爪部接触时，可在轴系出现微小偏移时实现平滑的应力释放，不会出现局部卡滞导致的传动顿挫。整个垫片为单块平板式结构，厚度均匀，加工时可直接通过板材冲切或者模压成型，生产工艺简单，成品一致性好，重量远低于同尺寸的金属连接元件，安装后不会给轴系增加额外的转动惯量，尤其适合中小功率的电机、泵类、输送设备等频繁启停的传动场景。

从安装边界来看，这类垫片的外径尺寸与配套联轴器的爪部外圆尺寸保持一致，安装后不会突出联轴器的外轮廓，无需额外预留径向避让空间；中心孔的尺寸公差通常取H8级间隙配合，既保证安装时可顺利套入定位凸台，又不会因间隙过大导致运行过程中出现径向窜动。瓣片的厚度方向尺寸与半联凹槽的深度匹配，安装完成后两个半联端面之间保留0.5-1mm的间隙，避免两轴端面直接接触产生摩擦，同时预留出垫片受挤压时的轴向形变空间，防止垫片被过度压缩失去弹性。

在实际选型应用中，这类垫片常根据使用场景的温度、载荷特性选用不同材质，常规工况下采用聚氨酯材质时，耐油耐磨性能优异，可在-20℃到80℃的环境中长期工作，适合普通工业传动场景；如果是高温工况则可选用丁腈橡胶或者氟橡胶材质，适配冶金、化工等特殊场景的传动需求。对称的六瓣布局保证了转动过程中质量分布均匀，动平衡性能更好，即使在每分钟数千转的高转速工况下，也不会因垫片自身的质量偏心产生额外振动，适配大部分中高速传动的轴系连接需求。日常运维中，这类垫片属于定期更换的易损件，当瓣片出现明显的压痕、开裂或者永久形变时，及时更换即可快速恢复联轴器的缓冲补偿性能，无需更换整个联轴器组件，大幅降低设备的维护成本。
