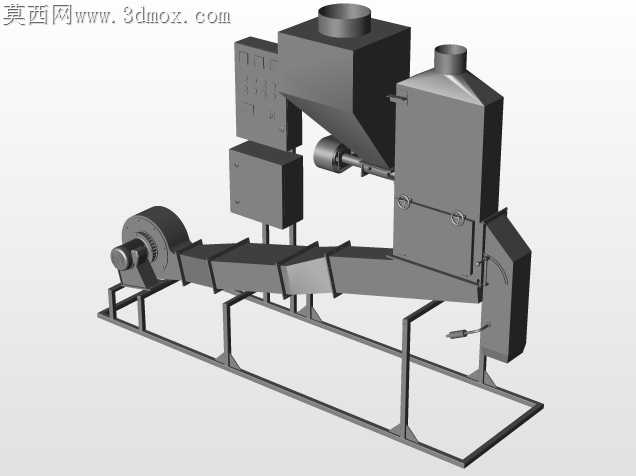

工业用连续式物料烘干输送设备结构

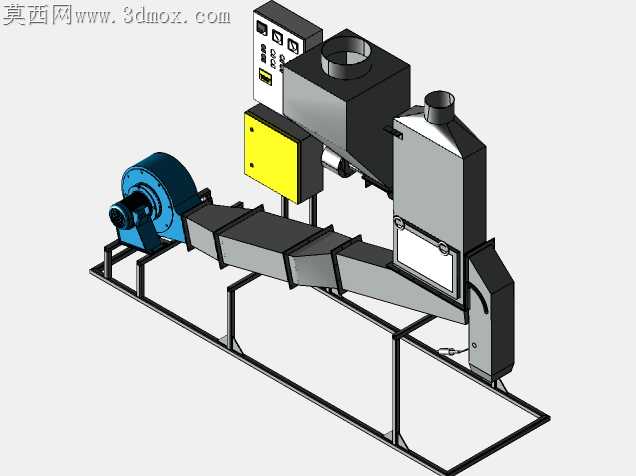

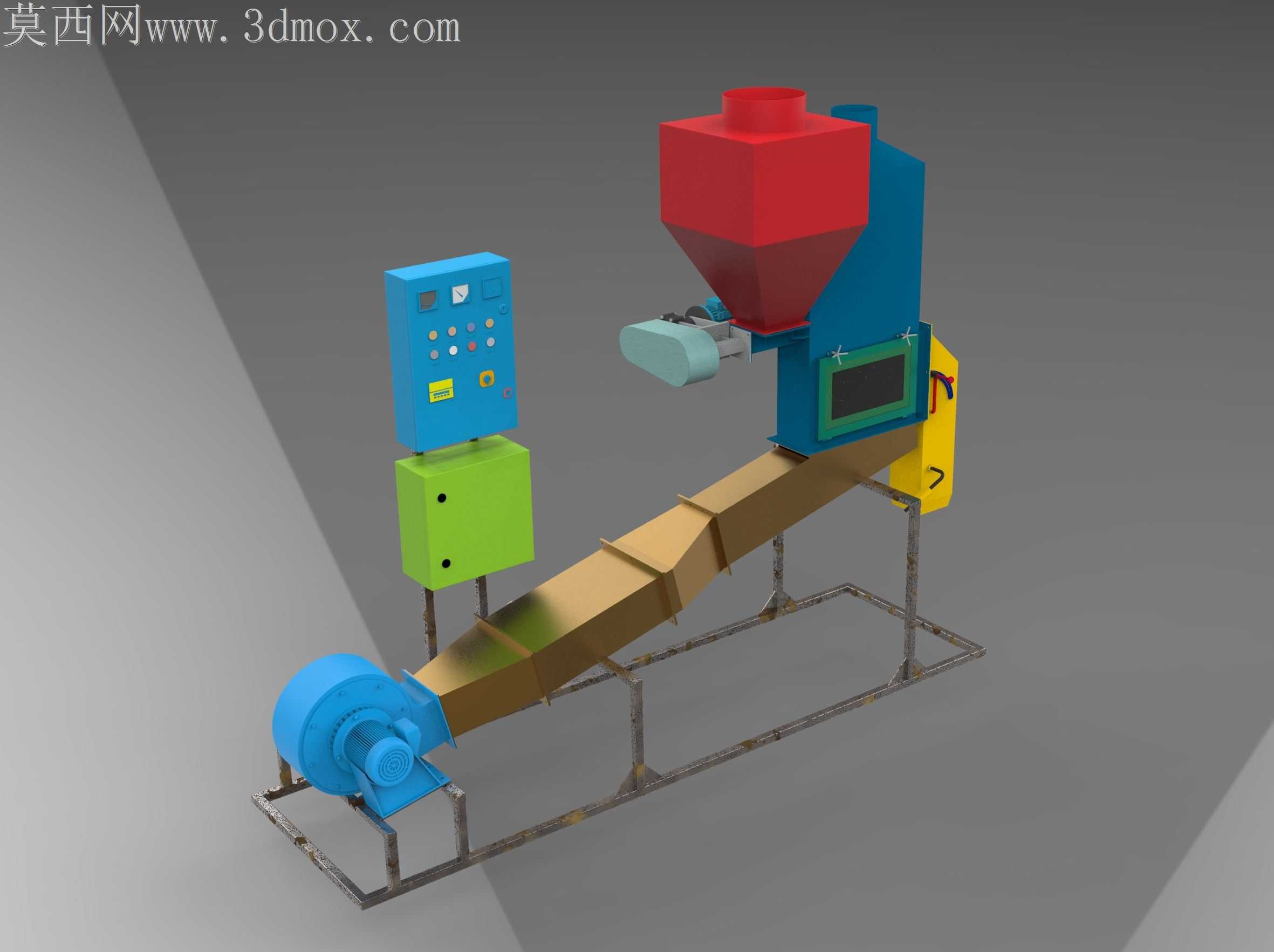

车间现场的烘干设备常因进料落差卡料、输送段热风泄漏导致能耗居高不下，这套结构在落地适配加工时，先针对进料斗与输送槽的衔接段做了公差收窄处理。红色进料斗的下锥段斜度没有照搬常规45度设计，而是根据颗粒物料的安息角调整到52度，锥壁与水平输送槽的衔接处做了12毫米的圆弧过渡，避免湿料黏附在夹角位置长期积料变质。焊接机架时特意将方管支架的连接点全部下移到输送槽底部的承重肋位置，没有在槽体侧壁开焊接孔，防止焊接变形导致槽体拼接处出现缝隙漏风。蓝色离心风机的出风口与输送槽的连接段没有采用硬对接，而是预留了8毫米的柔性密封垫安装位，现场安装时可抵消风机运行的振动传递，避免长期运行后螺栓松动漏风。控制箱与下方电气盒的分层布置，将强电接线端子与弱电控制板完全分隔，电气盒侧面开的散热孔朝向斜下方，防止车间扬尘直接落入盒内堆积。输送槽的倾斜角度经过反复校核，既保证物料在槽内被热风充分裹挟停留足够烘干时长，又不会因坡度过大导致物料下滑速度过快出现烘干不均。侧面黄色的检修门采用快拆式搭扣固定，门体内侧嵌有耐高温硅胶密封条，日常清理槽内残留物料时无需拆卸整段输送槽，单人即可在三分钟内完成开门清理操作。进料口下方的喂料组件与槽体之间留有0.5毫米的活动间隙，避免热胀冷缩导致喂料叶轮卡滞，叶轮边缘做了倒角处理，即使有少量硬颗粒混入物料也不会卡死叶轮。机架底部的四个支撑脚都配有可调高度的脚垫，安装时可根据车间地面平整度调整水平，防止输送槽倾斜跑偏导致物料偏流。所有外露的金属焊接处都做了打磨喷塑处理，避免长期接触湿热空气出现锈蚀掉渣污染物料，不同功能部件采用差异化配色，现场操作人员可快速识别控制、动力、进料、输送各个功能区，日常巡检时能快速定位异常部位。
