阁楼铝型材配套多功能挂接型材鞋

在阁楼储物空间的改造与功能拓展场景中，铝型材框架凭借装配灵活、自重轻、承重表现稳定的特性，已经成为DIY储物架、工具挂架、功能拓展支架的首选基材，但多数铝型材框架搭建完成后，仅能依靠型材槽口搭配T型螺栓实现平板类配件的固定，对于挂接类功能的拓展往往需要额外焊接支架或者采购成品挂座，不仅破坏铝型材表面的阳极氧化层，还会增加装配工序与改造成本，这款适配标准铝型材的型材鞋结构，正是针对这类场景痛点开发的挂接功能拓展件。

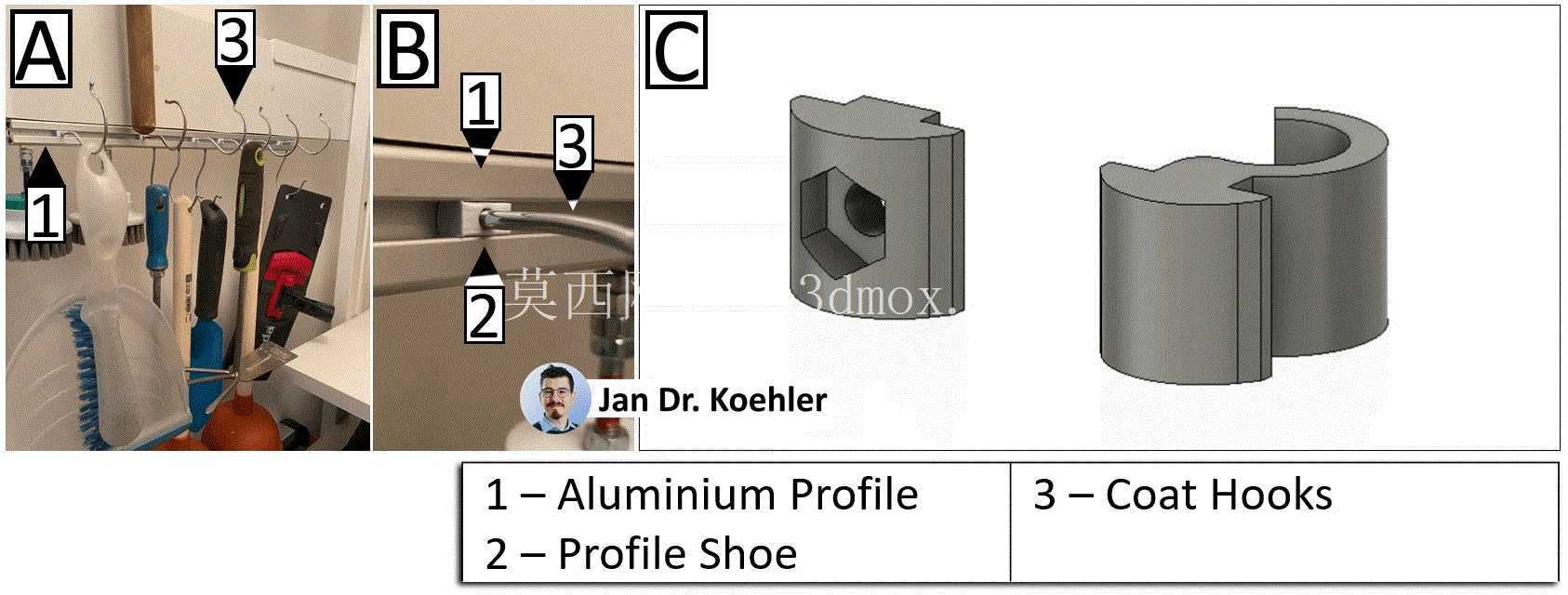

从实际使用场景来看，该结构件可以直接卡接在常用规格的工业铝型材柱体上，不需要对铝型材本身做钻孔、切削等二次加工，安装时仅需将结构件的C型卡接槽对准铝型材的圆弧侧边推入，再通过结构件内部预置的M3螺纹孔配合M3螺母拧紧，即可实现结构件在铝型材任意高度位置的锁止固定，锁止后不会出现沿型材轴向滑动、绕型材径向转动的问题，完全满足日常挂接衣帽、轻型工具、收纳挂袋的承重需求。

结构设计上，这款型材鞋采用了分体式功能集成思路，主体卡接部分做了与铝型材外圆弧完全贴合的弧面结构，卡接槽的开口尺寸略小于铝型材对应位置的外径，推入后依靠工程塑料本身的微量形变实现预紧，避免安装过程中零件从型材上滑落；侧面预留的内六角沉孔与M3螺纹孔同轴设计，拧紧螺母时，螺母端面会直接顶紧在铝型材的平面侧壁上，锁紧力方向垂直于铝型材表面，不会出现应力集中导致的型材表面压痕，也不会因为长期挂重出现锁止松动的问题。结构件的另一侧集成了标准挂接槽，槽口尺寸适配常见的金属衣帽钩、S型挂钩的挂接直径，不需要额外打磨或者调整挂钩尺寸即可直接挂入使用。

从安装边界来看，该结构件的轴向总长度控制在40mm以内，径向突出铝型材表面的尺寸不超过25mm，多个结构件沿铝型材轴向排布时，最小间距可以控制在50mm，不会出现相邻挂点干涉的问题，即使在狭窄的阁楼过道侧边安装，也不会因为突出尺寸过大影响人员通行。结构件的壁厚做了差异化设计，卡接受力位置的壁厚达到3mm，挂接槽位置的壁厚为2.5mm，在保证整体结构强度的前提下尽可能控制了零件自重，采用FDM工艺3D打印制作时，0.1mm层高的打印参数可以保证卡接弧面的贴合精度，不需要额外做支撑拆除后的打磨处理，打印完成后清理掉毛边即可直接装配使用。

实际使用过程中，这类型材鞋除了用于阁楼空间的衣帽挂接拓展，还可以沿工作台周边的铝型材立柱安装，用来挂接常用的手动工具、量具、气管接头等工位辅助用品，也可以在阳台铝型材置物架上安装，用来挂接清洁工具、晾晒小件衣物，相比传统的螺栓固定式挂座，这种卡接式的型材鞋可以根据使用需求随时调整挂点位置，不需要反复拆装螺栓，也不会在铝型材表面留下安装痕迹，对于经常需要调整功能布局的DIY框架结构来说适配性极强。设计过程中针对长期挂重的疲劳强度做了优化，螺纹孔位置做了2mm的加厚凸台，避免多次拧紧螺母后出现螺纹滑牙的问题，卡接槽的边缘做了R1的圆角过渡，安装推入时不会刮伤铝型材表面的氧化层，也不会划伤安装人员的手部。
