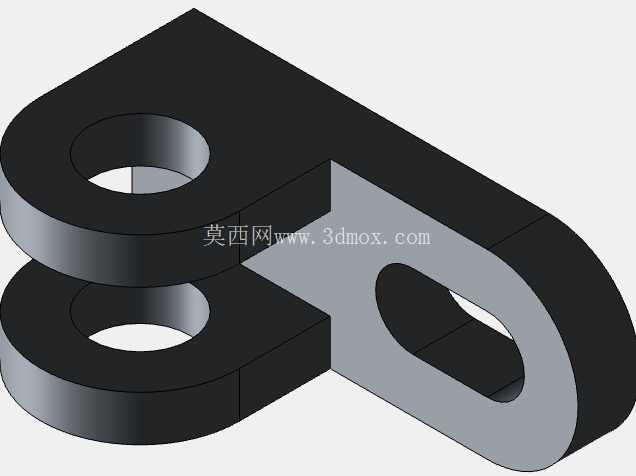

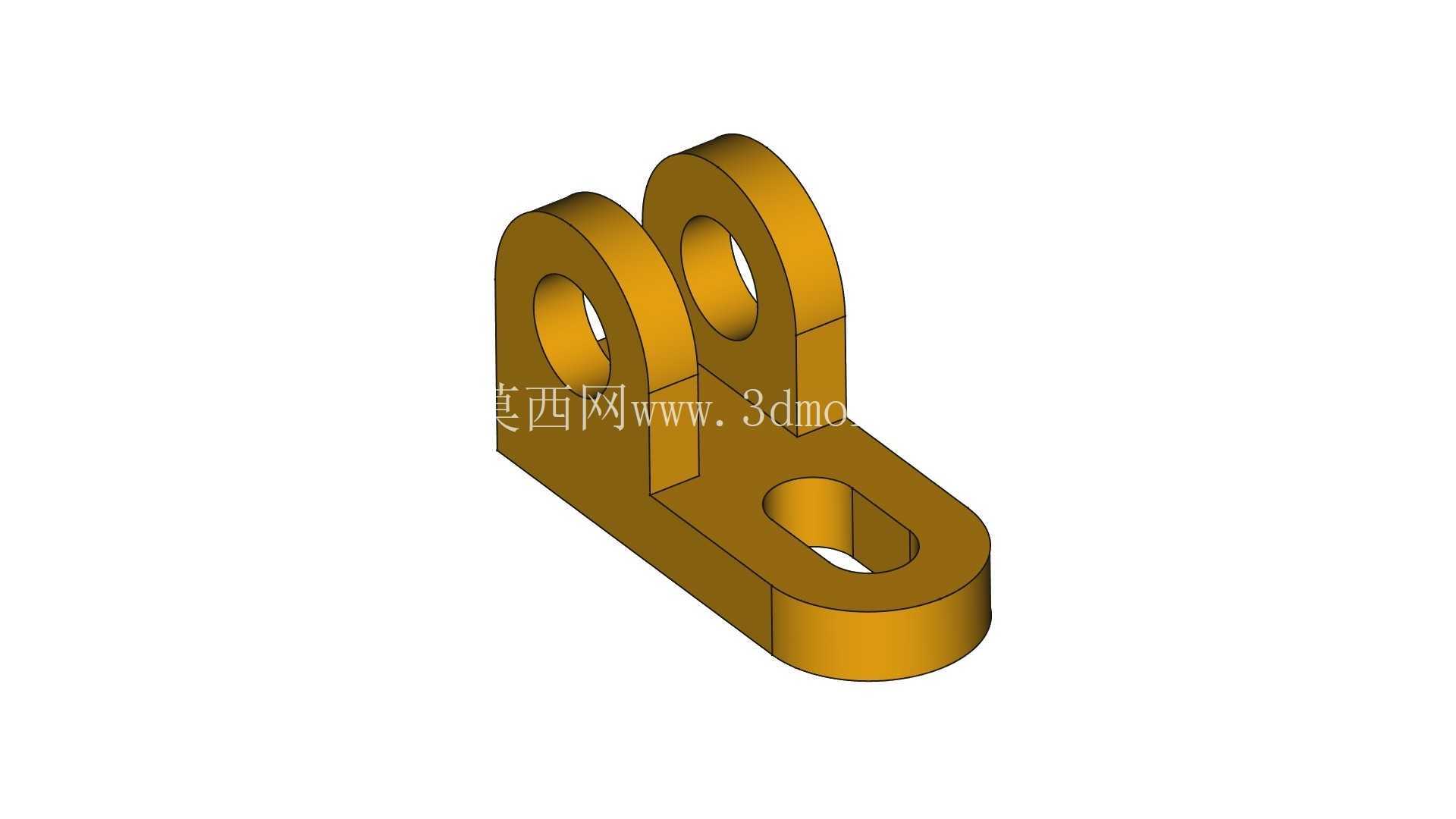

枢轴连接用双臂U形铰接支座结构

在自动化生产线连杆传动、包装设备执行端铰接、轻工机械载荷枢接这类需要实现组件间定轴转动的场景里，这类双臂U形铰接支座是应用频次极高的基础连接构件。不同于单耳铰接支座容易出现的侧向偏载问题，双臂平行的结构设计从根源上抵消了枢轴转动时的侧向弯矩，避免销轴在长期交变载荷下出现单侧磨损、卡滞甚至断裂的问题，这也是这类结构在中低载荷频繁转动工况下被优先选用的核心原因。

从实际安装适配性来看，支座底部的长圆形安装槽是设计里兼顾定位容错与安装调整的关键结构，现场装配时不需要对安装孔位做极高精度的预加工，可沿着长槽方向调整支座的固定位置，补偿机架加工、组件装配时产生的累计误差，尤其适合改造类设备、现场拼装类工装的安装场景，不需要额外做配钻、铰孔工序就能完成精准对位。两个平行臂上的同轴圆孔是铰接功能的核心承载位，孔位的同轴度公差直接决定了铰接转动的顺畅度，建模时需要严格控制两孔的圆柱度、同轴度以及臂间平行度，实际加工中这类孔位通常会做铰孔或者镶衬套处理，降低销轴转动时的摩擦系数，延长构件的使用寿命。

设计这类支座时，首先要根据实际承载的径向载荷、转动频率确定臂厚以及销轴孔径：如果是用于气动执行元件的铰接端，需要匹配气缸活塞杆端的销轴尺寸，臂间开档尺寸要刚好容纳气缸尾座或者连接叉的厚度，避免出现轴向窜动；如果是用于机械连杆的中间枢接位，要核算转动时的最大摆角，确认臂部高度不会在连杆摆动到极限位置时出现运动干涉。底座部分的厚度需要匹配安装螺栓的规格，长槽的宽度要比选用的固定螺栓大0.5-1mm，预留足够的调整余量，槽的两端做半圆过渡，避免应力集中导致底座受载时从槽端开裂。臂部与底座的衔接位置做了圆弧过渡处理，没有尖锐的直角，这处细节是为了降低应力集中系数，在承受冲击载荷时不会在衔接位置出现应力断裂，很多新手建模时容易忽略这个过渡圆角，实际使用中很容易在反复受载后从根部开裂。

从安装边界来看，这类支座的固定面需要贴合平整的安装基准面，固定螺栓拧紧时要采用对角分次拧紧的方式，避免底座因为单侧受力出现翘曲，导致两臂的同轴度被破坏，出现销轴转动卡滞的问题。如果应用在有粉尘、切削液飞溅的工况，还可以在臂部外侧加装防尘密封垫，避免杂质进入铰接孔内加速销轴磨损。不同于焊接式的固定支座，这种螺栓固定的U形铰接支座可以快速更换，维护时不需要拆解整个连杆机构，只需要松开底部固定螺栓就能完成支座替换，大幅降低设备停机维护的时间成本。

在结构细节上，两个臂的上端做了圆弧收边，没有突出的棱角，既避免装配时划伤操作人员，也不会在组件摆动时和相邻构件发生刮蹭。底座的底面设计为完整平面，保证和安装面的接触面积足够，不会因为局部压强过大导致固定螺栓松动。铰接孔的端面可以根据使用需求加工沉孔，用于安装孔用挡圈或者润滑脂注油嘴，适配有定期润滑需求的高速转动工况。这类构件的材质通常选用45号钢做调质处理，有防腐需求的场景也可以选用304不锈钢加工，建模时可以根据实际载荷需求调整臂厚、底座长度、孔径参数，不需要拘泥于固定的尺寸比例，核心是保证铰接位的强度、安装位的调整余量以及运动过程中无干涉。
