隐形眼镜护理液瓶替换喷嘴结构设计

在日常车间运维、小型实验室耗材复用场景中，闲置的隐形眼镜护理液挤压瓶常被二次利用，作为酒精、异丙醇、低粘度切削液、精密部件清洗剂的分装容器，这类小容量挤压瓶握持手感适中，出液可控性优于普通广口瓶，在电子元件引脚清洁、小型机加工零件去屑、3D打印成品表面酒精擦拭等场景中使用率极高。但原装护理液瓶的喷嘴普遍存在侧壁强度不足的问题，长期挤压使用后，喷嘴根部与瓶盖衔接位置容易出现应力开裂，导致出液发散、漏液，整瓶耗材无法正常使用，直接丢弃又会造成容器浪费，因此需要设计适配原有瓶盖接口的替换喷嘴，解决原装件易破损的痛点。

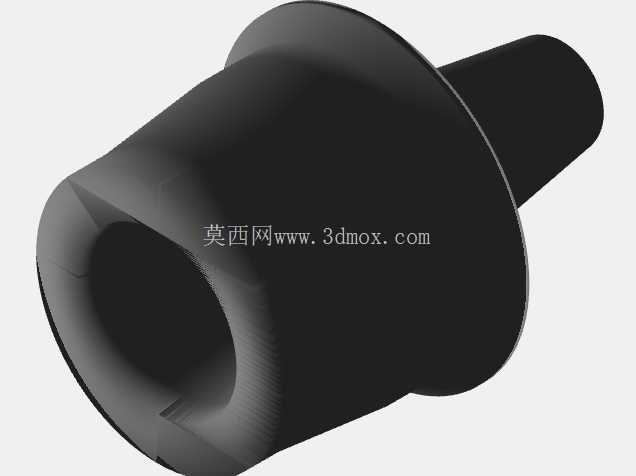

该替换喷嘴的设计完全围绕FDM熔融沉积成型工艺的加工特性展开，整体结构采用无悬垂设计，所有成型面的倾斜角度均大于45度，打印过程中无需添加任何支撑结构，避免了支撑拆除后留下的表面毛刺影响出液流畅度，同时也减少了打印耗材的额外消耗。喷嘴侧壁在原有原装件的基础上做了加厚处理，针对原装件开裂的根部位置做了圆角过渡强化，分散挤压瓶身时传递到喷嘴根部的应力，避免长期反复挤压后出现疲劳开裂。喷嘴的出液通道采用直筒式收敛设计，出口孔径与原装件保持一致，保证挤压出液时的流量、水柱形态与原装喷嘴一致，不会因为更换配件改变原有使用手感，适配日常定点滴加、小范围冲洗的使用需求。

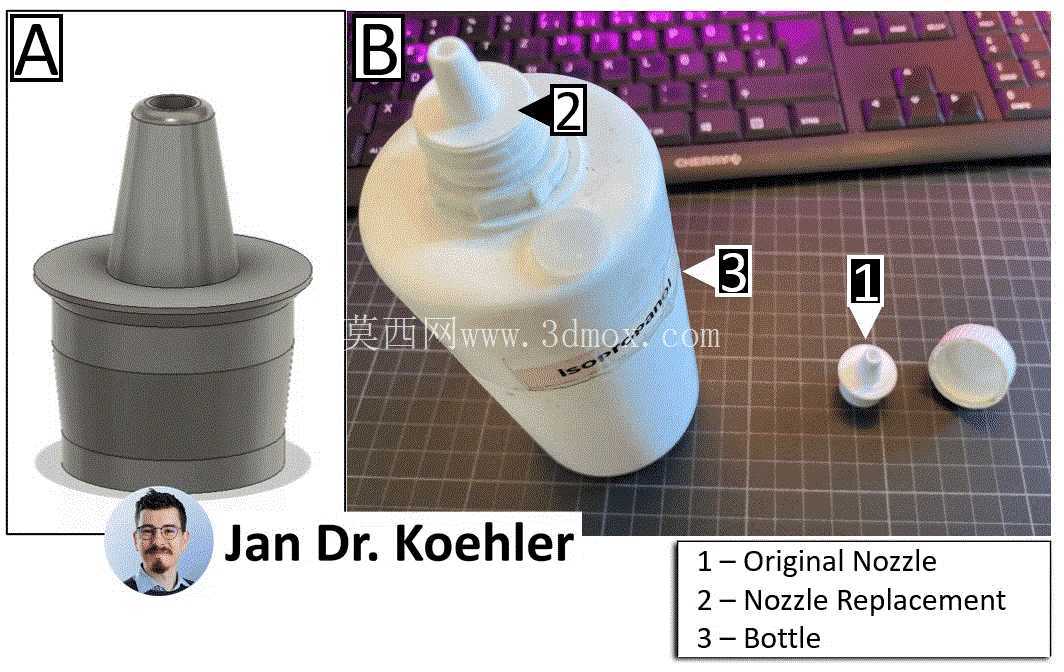

安装边界尺寸完全匹配原有护理液瓶的螺旋瓶盖接口，喷嘴下部的定位台阶尺寸与原装喷嘴的安装位完全一致，可直接卡入原有瓶盖的安装孔内，与瓶盖的密封面贴合紧密，拧紧瓶盖后不会出现漏液、松动的问题，不需要对原有瓶盖、瓶身做任何二次加工，直接替换损坏的原装喷嘴即可恢复使用。喷嘴整体外形采用锥台过渡结构，从下部安装位到上部出液口平滑收窄，没有突兀的结构突变，既减少了打印过程中的台阶效应，也能避免日常放置时喷嘴被磕碰断裂。

材料适配方面，该结构兼容PLA、PETG两种常用FDM打印材料，采用0.2毫米层厚打印即可获得足够的结构强度与表面精度，PLA材料打印的喷嘴可满足常温酒精、清水类液体的分装使用，PETG材料的耐化学性、抗冲击性更优，可适配低浓度切削液、异丙醇等轻度腐蚀性液体的分装需求。喷嘴内部的出液通道做了镜面化的内壁优化设计，打印时通道内壁不会出现明显的层纹，液体流过时阻力小，不会因为残留液体干结造成通道堵塞，日常使用后只需挤压瓶身喷出少量液体即可完成清洁，不需要额外拆解维护。

从实际使用场景验证来看，该替换喷嘴安装后，连续挤压瓶身超过五百次，喷嘴根部未出现裂纹，出液形态始终保持稳定，倒置瓶身时不会出现滴漏问题，完全可以替代原装喷嘴使用。对于车间、工作室这类有大量小容量液体分装需求的场景，这类替换配件可以大幅延长闲置挤压瓶的使用寿命，减少耗材浪费，同时3D打印的加工方式可以做到随坏随打，不需要等待配件采购周期，小批量制作的成本远低于采购全新分装瓶。设计过程中也充分考虑了不同品牌护理液瓶的接口公差，安装位的尺寸做了0.1毫米的公差补偿，适配绝大多数市售常规容量隐形眼镜护理液瓶的瓶盖接口，不需要针对不同品牌瓶身单独调整模型尺寸，通用性较强。
