带双重对准结构的紧凑型圆柱件固定安装支架

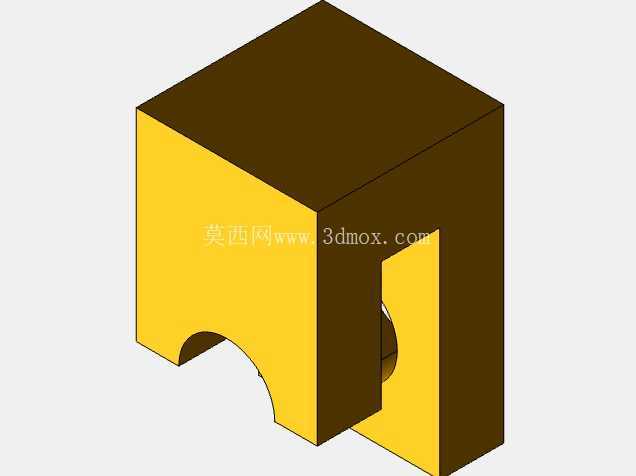

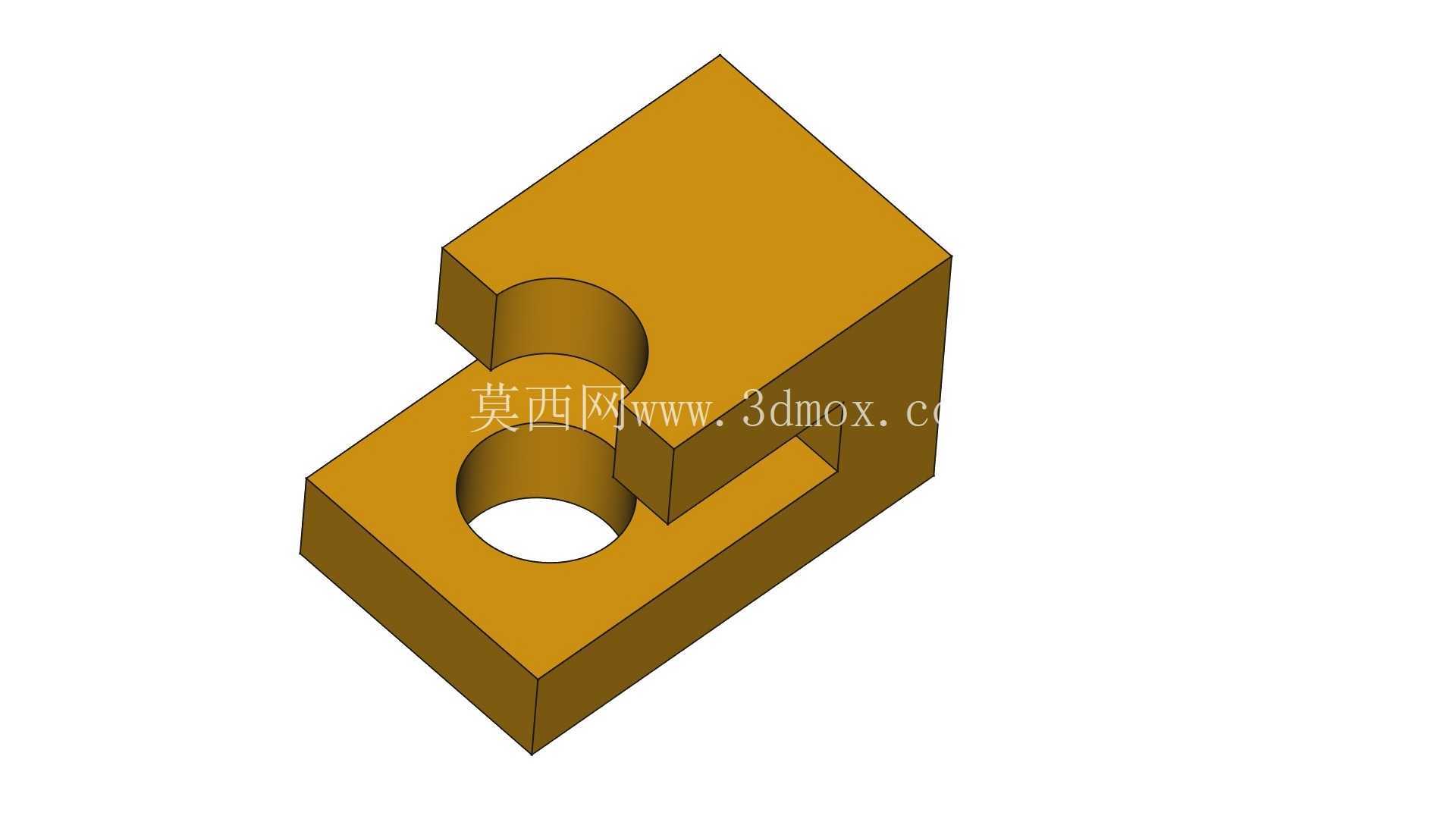

　　在自动化装配线、模块化机器人关节单元、小型检测设备的工位布局中，经常会遇到需要在狭小安装空间内固定圆柱类零件（如导向轴、定位销、小型导柱、气路硬管段）的场景，常规的抱箍式固定座往往需要额外的安装避让空间，分体式压块结构又容易出现装配累计误差，无法满足高精度工位的重复定位要求，这款紧凑型安装支架就是针对这类窄空间、高对准精度的安装需求设计的。从实际使用场景来看，这类支架常被布置在自动化设备的进料导向工位、机器人末端执行器的辅助定位端、模块化实验台的快换接口处，这些场景的共同特点是安装空间局促，周边往往排布有传感器走线、气动管路或者其他运动部件，留给固定件的安装边界非常有限，同时要求固定后的圆柱件具备稳定的位置精度，不会因为设备运行的振动出现偏移。这款支架的主体采用矩形块式结构，主块宽度为55毫米，高度为38毫米，整体外形规整，没有外凸的安装耳，能够直接贴靠在设备安装基板的立面或者平面上，最大化利用有限的安装空间，不会和周边的运动部件产生干涉。结构上设计了直径18毫米的圆形通孔，用于穿装需要固定的轴类或者圆柱形零件，通孔的加工精度按照H7级公差设计，能够和常规的冷拉圆钢、标准导向轴形成间隙配合，既保证零件穿装顺畅，又能控制径向窜动量在合理范围内。

　　为了实现双重对准功能，支架本体上设计了多组切口和槽口结构：其中一组槽口用于和安装基板上的定位凸台配合，实现支架本身在安装时的初定位，不需要人工反复调整位置就能快速对准安装孔位；另一组切口结构则用于和圆柱件上的扁位或者定位槽配合，当圆柱件穿入通孔后，能够通过槽口实现周向定位，避免圆柱件在通孔内发生转动，保证固定后的零件方位符合设计要求。所有的棱边位置都做了倒角和圆角处理，一方面是为了去除加工后的毛刺，避免装配时划伤操作人员或者损坏配套零件的表面，另一方面也能降低应力集中系数，提升支架在长期受振动工况下的结构强度，避免尖角位置出现疲劳开裂。

　　从设计思路上，这款支架没有采用复杂的分体装配结构，整体为一体化成型，减少了装配环节带来的累计误差，同时槽口的位置都经过尺寸链校核，当支架通过安装孔固定在基板上后，通孔的中心高、中心距基准面的尺寸公差都能控制在±0.05毫米以内，不需要额外的调整垫片就能满足大部分精密工位的定位要求。针对安装灵活性的优化，支架上的固定安装孔采用了长圆槽设计，允许在安装时沿着槽口方向做小范围的位置微调，补偿基板加工时的孔位误差，降低对安装基板的加工精度要求，同时也方便后期维护时调整圆柱件的位置。

　　在实际选型时需要注意安装边界：支架贴靠安装面的一侧为精加工基准面，平面度控制在0.02毫米以内，安装时需要保证对应的基板安装面同样具备足够的平面度，避免锁紧安装螺丝时支架出现变形，导致通孔的圆度超差，影响圆柱件的穿装和定位精度。另外，通孔的轴向长度经过优化，在保证足够夹持力的前提下尽可能缩短轴向尺寸，适配短行程的导向轴安装需求，不会因为支架本身的轴向长度过大挤占其他功能部件的安装空间。这类支架的适用场景覆盖了大部分需要固定小直径圆柱零件的精密装配场合，相比常规的固定座，它的双重对准结构能够同时实现支架自身的快速定位和被固定圆柱件的周向定位，减少装配时的调整时间，紧凑的外形也能更好地适配高密度排布的设备结构，在模块化设备的快换单元设计中，这类一体化支架还能减少零件数量，降低整体的装配复杂度，提升设备的维护效率。
