带立板圆弧座带孔铸造支撑构件

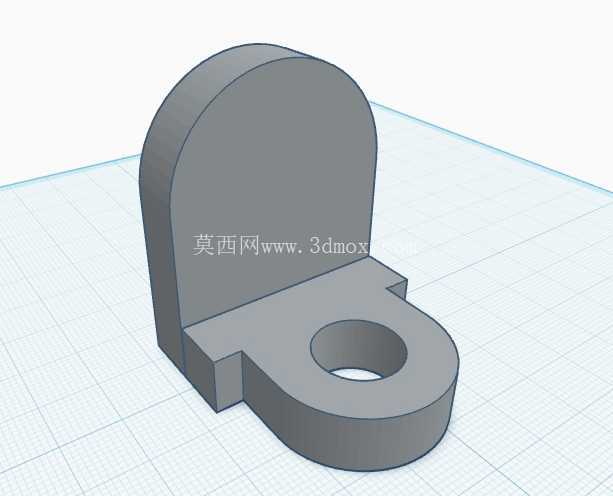

在中小批量铸件的工装配套、轻工输送线的侧边定位、小型设备的机架附装场景里，这类带立板的圆弧座带孔构件是很常见的配套结构件，很多一线做结构设计的工程师在做简易工装、非标小设备的限位支撑时，都会优先参考这类成熟的结构形态，不用从零开始摸索壁厚、圆角、安装孔位的匹配逻辑。从实际用途来看，这个构件主要承担两个方向的功能：后侧的立式圆弧板可以作为限位挡面，抵靠需要定位的柱状或者板状工件，避免工件在装配或者输送过程中发生侧向偏移；前侧延伸的圆弧底座带中心通孔，既可以通过穿装螺栓完成构件本身在安装基面的固定，也可以让通孔作为销轴、导杆的穿过位，实现相邻构件的铰接或者滑动导向，在小型夹具的定位模块、包装线的侧边挡停结构、仓储货架的附装挂座里都能见到同逻辑的结构应用。

从设计思路上拆解这个构件的结构逻辑，首先是整体的形态选择，没有采用全直角的方块结构，而是把立板顶部、底座前端都做了圆弧过渡，这不是单纯为了外观规整，核心是铸造工艺的需求：直角结构在金属液冷却凝固的过程中很容易在转角处产生应力集中，出现冷隔、裂纹的铸造缺陷，圆弧过渡可以让金属液的充型流程更顺畅，减少铸件内部的缩松风险，同时后续机加工的时候，圆弧边角也不容易崩边，降低加工报废率。立板和底座的连接位置做了等壁厚的过渡处理，没有出现壁厚突变的情况，这也是铸造结构设计的核心要点，壁厚差过大的话，厚壁位置冷却速度慢，容易形成内部缩孔，直接影响构件的结构强度，这个构件的立板厚度和底座的实体厚度保持一致，连接位置的圆角半径取壁厚的1.2倍左右，刚好符合砂型铸造的最小工艺圆角要求，不用额外做工艺补正就能满足铸件的成型精度。

再看安装边界的相关设计，底座的中心通孔是同轴贯穿的直孔，孔的边缘做了0.5mm的倒角，既可以去除钻孔后的毛刺，也能在穿装螺栓或者销轴的时候起到导向作用，避免安装时卡滞。立板的后侧是平直的安装基准面，这个面在铸造后会做少量的铣削加工，保证平面度在0.1mm以内，作为和被支撑工件贴合的定位基准，不会因为基准面不平导致定位偏差。整个构件的安装占用空间可以从结构形态上明确：底座的圆弧直径决定了横向的安装宽度，立板的高度决定了竖向的安装空间，安装时只需要在基面上加工一个和通孔匹配的螺栓过孔，或者对应直径的销轴孔，就能完成固定，不需要额外设计复杂的安装槽位，适配性很强。

从功能特性上来说，这个构件的一体式结构比分体焊接的同功能零件可靠性更高，没有焊缝带来的应力断裂风险，铸造后的整体材质均匀性更好，在承受侧向的抵靠冲击力时，立板和底座的连接位置不会出现开焊断裂的问题。日常使用中，如果作为挡停构件使用，立板的圆弧顶部不会像直角结构那样刮擦工件表面，尤其是针对表面有涂装或者软质包覆的工件，圆弧过渡的接触面可以减少工件表面的划伤概率；如果作为铰接支座使用，底座的圆弧前端可以给铰接转动的相邻构件留出足够的摆动空间，不会因为边角干涉限制铰接件的转动角度。很多刚接触结构设计的新人容易忽略这类小构件的细节设计，比如把转角做成直角、忽略孔边倒角、壁厚设计不均匀，最后要么铸件生产的时候废品率高，要么现场安装的时候出现干涉、强度不足的问题，这类经过实际生产验证的铸造构件结构，刚好可以作为小型支撑类、定位类铸件设计的参考模板，把工艺可行性、安装便捷性、使用可靠性几个维度的需求都兼顾到，不需要额外做过多的结构优化就能直接适配多数轻载的工业应用场景。
