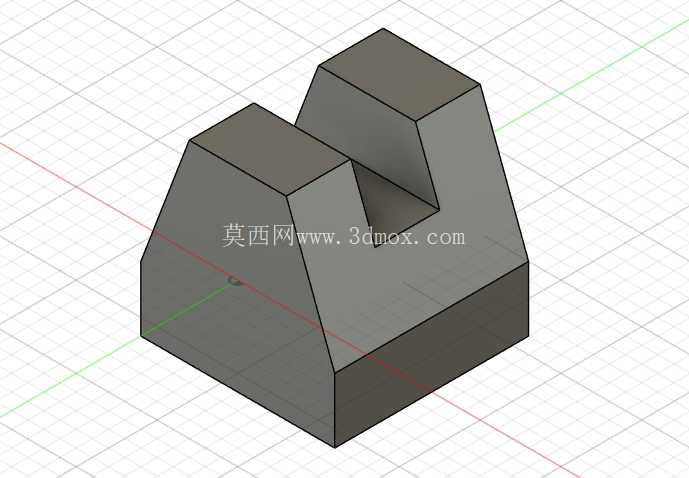

带V型定位槽的梯形机加工定位支座

该定位支座主要应用于小型零部件铣削、钻孔工序的工装夹具系统中，作为工件定位的基准承载件使用，可直接安装在机床工作台的T型槽基准面上，也可搭配组合夹具的基础板使用，适配普通立式铣床、小型加工中心、台式钻床等设备的装夹需求，针对小型轴类、方块类零件的侧面加工工序提供稳定的定位支撑，避免加工过程中工件出现位移、翘曲问题。从结构设计来看，整体采用下宽上窄的梯形棱柱主体，底部为平整的矩形安装面，安装面的平面度公差控制在0.02mm以内，保证与工作台面贴合时无间隙，避免装夹时出现受力倾斜；主体两侧的斜面采用15°拔模斜度设计，一方面是为了降低压铸成型时的脱模阻力，减少成型后侧壁的拉伤缺陷，另一方面也能在工件放置时起到导向作用，方便操作人员快速将工件滑入定位位置，无需反复对位调整。顶部开设的V型定位槽是核心功能结构，槽的两个定位面夹角为90°，表面粗糙度要求达到Ra1.6，保证与被支撑工件的接触面积均匀，不会出现点接触导致的压痕或定位偏移；槽底预留的退刀空间，可避免加工V型面时刀具与槽底发生碰撞，同时也能容纳加工过程中掉落的细小切屑，防止切屑垫在定位面与工件之间造成定位误差。设计过程中优先考虑了装夹受力的合理性，整体壁厚保持均匀，最薄处壁厚不小于8mm，避免压铸成型时出现缩孔、冷隔等缺陷，同时保证支座在承受夹紧力时不会发生形变；支座的重心落在底部安装面的中心区域，即使不额外加装固定螺栓，仅靠工作台的摩擦力也能承受常规铣削的切削力，当然在重切削工况下，可通过底部预留的两个沉头安装孔，使用内六角螺栓将支座锁紧在工作台面上，进一步提升装夹刚性。安装边界方面，底部矩形安装面的长宽尺寸控制在120mm×100mm，整体高度为90mm，顶部V型槽的开口宽度为60mm，可适配直径20mm-50mm的轴类零件，或是边长30mm-60mm的方块类零件的定位需求；安装孔的孔距为80mm，与标准组合夹具基础板的孔系间距匹配，可直接替换同规格的标准定位块，无需重新调整工作台的夹具布局。实际使用时，该支座可单独作为单点定位支撑使用，也可两个成对使用作为长轴类零件的两端支撑，搭配快速夹钳即可完成工件的快速装夹，相比平口钳装夹，该支座的定位重复精度可控制在0.03mm以内，且不会夹伤工件的已加工表面，尤其适合半成品零件的二次加工工序。结构上没有多余的复杂曲面，所有棱边都做了C2的倒角处理，避免操作人员安装时被锐边划伤，同时也能减少应力集中，提升支座的抗冲击能力；V型槽的两个定位面与底部安装面的垂直度公差控制在0.02mm/100mm，保证工件装夹后，待加工面与机床主轴的垂直度符合加工要求，无需额外打表找正，能有效缩短单件加工的辅助时间。针对压铸成型的工艺特性，设计时在支座的内部非受力区域做了局部减重处理，在不影响整体结构刚性的前提下，将零件重量降低了20%左右，方便操作人员搬运和调整位置，同时也减少了压铸时的材料消耗，降低制造成本。
