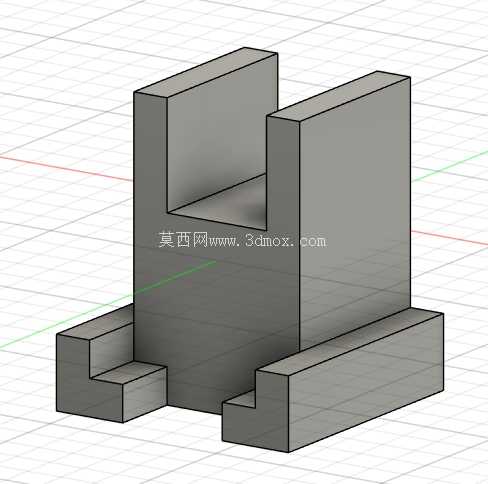

该结构件属于工装夹具系统内的定位支撑类构件,主要应用在小型压铸件生产工位的工件定位、装配线的物料承托、以及小型检测工装的基准搭建场景中,日常工况下主要承担垂直方向的载荷传递,同时兼顾侧向的定位限位作用,避免被支撑工件在加工、装配、检测过程中出现位移偏移。从结构设计逻辑来看,整体采用一体化实心构型,没有多余的减重镂空,核心目的是保证长期受载下的结构刚性,避免反复受力后出现形变导致定位精度丢失。底部两侧设计的阶梯凸台,并非随意的造型处理,而是对应安装工位上的卡槽定位结构,安装时可直接将两侧阶梯卡入工位预设的槽位内,无需额外设计复杂的锁紧结构即可实现快速定位,安装后底部与安装面完全贴合,保证支撑面的水平度误差控制在工装要求的公差范围内。上部的双立板平行布置,两板之间的预留槽口宽度与被支撑工件的对应凸缘尺寸匹配,工件放置时可直接卡入两立板之间,立板的内侧立面作为侧向定位基准,限制工件的水平方向转动与横向位移,立板的高度经过匹配计算,既保证足够的接触面积提供侧向限位支撑,又不会过高导致工件取放时出现卡滞,适配人工上下料的操作空间需求。从安装边界来看,构件整体的底部轮廓尺寸适配常规小型工装的安装基板孔位,两侧阶梯的台阶高度与标准工装卡槽的深度一致,安装时无需对现有工位进行二次改造即可直接替换原有支撑件,降低产线调整的改造成本。立板顶部做了微小的倒角处理,避免工件取放过程中尖锐棱边刮伤工件表面,同时也减少操作人员上下料时被锐边划伤的风险。结构的壁厚设计遵循等壁厚原则,整体壁厚均匀,不管是采用压铸工艺直接成型还是采用机加工方式制作,都能有效降低加工过程中的内应力积累,避免成品出现翘曲变形,保证各定位面的形位公差符合使用要求。在实际使用场景中,这类支撑件往往成组布置在工装基板上,根据被支撑工件的外形轮廓调整安装位置,共同构成工件的定位支撑体系,相比可调式支撑座,这种一体化固定支撑件的重复定位精度更高,长期使用不会出现调节机构松动导致的精度漂移,适合大批量生产工位的长期高频次使用,日常维护仅需定期清理立板之间槽口内的铝屑、杂物即可,无需复杂的润滑或调校,运维成本极低。设计过程中特意将所有受力转角处做了圆角过渡,避免应力集中导致构件在长期受载下出现裂纹,延长构件的使用寿命,底部与安装面接触的平面做了平面度处理,保证安装后不会出现倾斜,上部与工件接触的定位立面做了表面粗糙度控制,既不会因为表面过于粗糙刮伤工件,也不会因为过于光滑导致工件定位时出现打滑偏移。
- 上一篇:双齿轮联动爪形夹持工装结构设计
- 下一篇:带V型定位槽的梯形机加工定位支座
- 全部评论(0)
- 模板大小: 102.44 KB
- 售价:5金币
- 下载次数: 8
- 系统要求: STL,Rendering
- 软件分类: 工装
