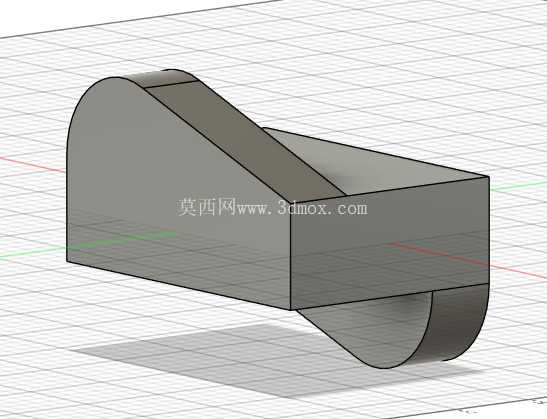

带圆弧过渡的异形连接支撑结构件

该结构件属于压铸成型的通用机械连接支撑类零件，在轻工自动化输送线、小型工装夹具定位模块、民用五金连接件领域有广泛适配空间，日常工况中多承担两个垂直安装面之间的载荷传递、位置限位功能，可抵消设备运行过程中产生的侧向剪切力与小幅振动冲击，避免相邻装配部件出现相对位移。从结构设计逻辑来看，零件主体采用矩形块作为核心承载基体，基体一端设计为半圆弧形封闭端面，另一端延伸出向下弯折的弧形托边，上下两处弧形结构并非单纯的造型修饰，上端圆弧面可在装配时避开相邻运动部件的运动包络，防止运行过程中出现硬摩擦剐蹭，下端弧形托边则可卡入对应安装基座的圆弧定位槽内，无需额外定位销即可实现快速预定位，大幅缩减现场装配的调校时间。零件中部设置的斜向过渡筋板，连接上端圆弧面与下端托边结构，筋板厚度与基体壁厚保持均匀一致，完全适配压铸工艺的成型要求，可避免压铸过程中出现壁厚差过大导致的缩孔、冷隔缺陷，同时筋板的走向完全匹配零件工作时的主应力传递路径，可将上端承载面受到的垂直载荷均匀分散到整个基体与下端安装边，不会出现局部应力集中导致的零件断裂问题。从安装边界来看，零件的两个平直侧面均设计为高精度装配基准面，表面无多余凸起结构，可直接贴合安装板的平面完成锁紧固定，下端弧形托边的圆弧半径与常规工业铝型材的圆弧安装槽尺寸匹配，可直接卡入30系列、40系列铝型材的槽道内完成快速固定，无需额外加工定制安装基座。零件整体外形无尖锐棱角，所有棱边均做了小尺寸倒钝处理，既可以避免装配过程中划伤操作人员，也能消除压铸成型时的锐角飞边，减少后续去毛刺的工序时长。在实际工况适配中，该零件可承受的静载荷范围覆盖小型工装的常规支撑需求，当作为输送线侧向导轮的安装座使用时，可抵消输送带上物料偏移产生的侧向推力，保持导轮的位置精度；当作为小型设备的脚垫支撑使用时，下端弧形结构可适配小角度的安装面倾斜偏差，保证设备放置的平稳性；当作为夹具的定位挡块使用时，平直的基准面可提供稳定的定位支撑，圆弧过渡处不会与工件的倒角结构产生干涉。设计过程中充分考虑了压铸工艺的拔模需求，所有垂直于分型面的侧壁均设置了合理的拔模斜度，不会出现成型后粘模的问题，零件壁厚均匀控制在3-4mm区间，既保证了足够的结构强度，也不会因为壁厚过大增加不必要的材料成本与成型周期。
