U型带孔块状连接结构件设计

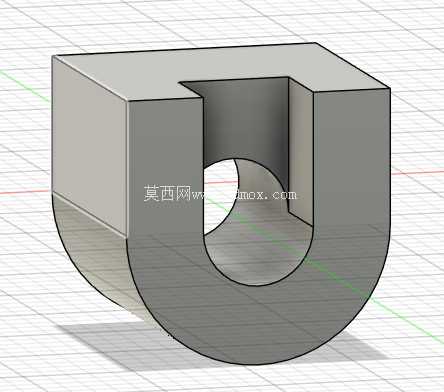

该U型带孔块状结构件在工业装配场景中，多作为小型工装的定位连接单元使用，常见于轻载工位的工件夹持辅助、小型输送线的侧边挡块定位、非标检测设备的工件托举支撑等场景，能够在有限安装空间内实现双向限位与铰接配合的功能需求。从结构功能来看，上部的平直方块段为安装基准面，可直接贴合设备安装板通过螺栓完成固定，下部的U型圆弧过渡段能够分散上部传递的载荷，避免直角位置出现应力集中断裂的问题，中间开设的通孔可穿入销轴、导向杆类零件，实现与其他活动构件的铰接配合，允许配套构件绕孔轴做小范围的转动调整，适配多工位切换时的角度补偿需求。设计过程中优先考虑了安装空间的适配性，整体外轮廓采用方块与半圆弧结合的形态，上部方块的两个垂直端面均做了平面度公差约束，保证安装时与基准面的贴合率不低于85%，避免安装后出现倾斜偏移的问题；U型段的内圆弧与外圆弧保持同轴度公差，圆弧过渡位置做了R2的圆角处理，消除加工过程中产生的刀痕应力集中点，提升零件在反复受载情况下的疲劳寿命。中间通孔的位置设置在U型圆弧的圆心处，保证穿入销轴后，两侧的受力臂长度一致，不会出现偏载磨损的情况，通孔内壁做了粗糙度约束，适配普通光轴的滑动配合需求，无需额外加装轴套即可满足轻载场景下的转动使用要求。外形尺寸方面，上部方块段的宽度与下部U型段的外径保持一致，安装时可直接嵌入对应宽度的型材槽内，无需额外加工定位台阶，整体高度控制在常规小型工装的安装边界范围内，不会与周边的气动元件、传感器等部件产生运动干涉；零件的厚度方向保持等厚设计，既可以采用整块板材线切割加工成型，也可以通过压铸工艺批量生产，加工过程中无需复杂的翻面装夹，一次装夹即可完成大部分外形的加工，有效控制生产制造成本。实际使用过程中，该结构件可根据安装场景的需求，在上部平直段的端面加工螺纹孔，用于安装感应开关、挡片等辅助配件，也可在U型的两个侧壁上加工顶丝孔，对穿入中间孔的销轴进行轴向固定，防止销轴在运动过程中出现窜动脱落的问题。针对不同的载荷使用场景，可选用不同的材料进行加工，轻载场景下采用铝合金材质即可满足使用需求，同时降低整体构件的重量，需要更高强度的场景下可选用45号钢做调质处理，表面做发黑防锈处理，适配车间多油污、多粉尘的使用环境。结构设计上没有多余的冗余特征，所有的外形面均具备对应的功能作用，没有为了外观添加无意义的曲面造型，完全从工程实用角度出发进行结构优化，既保证了零件的结构强度，也尽可能压缩了零件的整体体积，能够在狭小的设备安装空间内完成布置，不会占用过多的设备内部空间，为其他管线、元件的布置预留足够的余量。在装配调试阶段，该结构件的等厚设计也方便操作人员快速调整安装位置，无需考虑方向错位的问题，中间通孔的倒角处理也方便销轴的快速穿入，提升现场装配的效率，减少装配过程中对零件表面的磕碰损伤。
