高防护等级立式电气控制柜结构设计

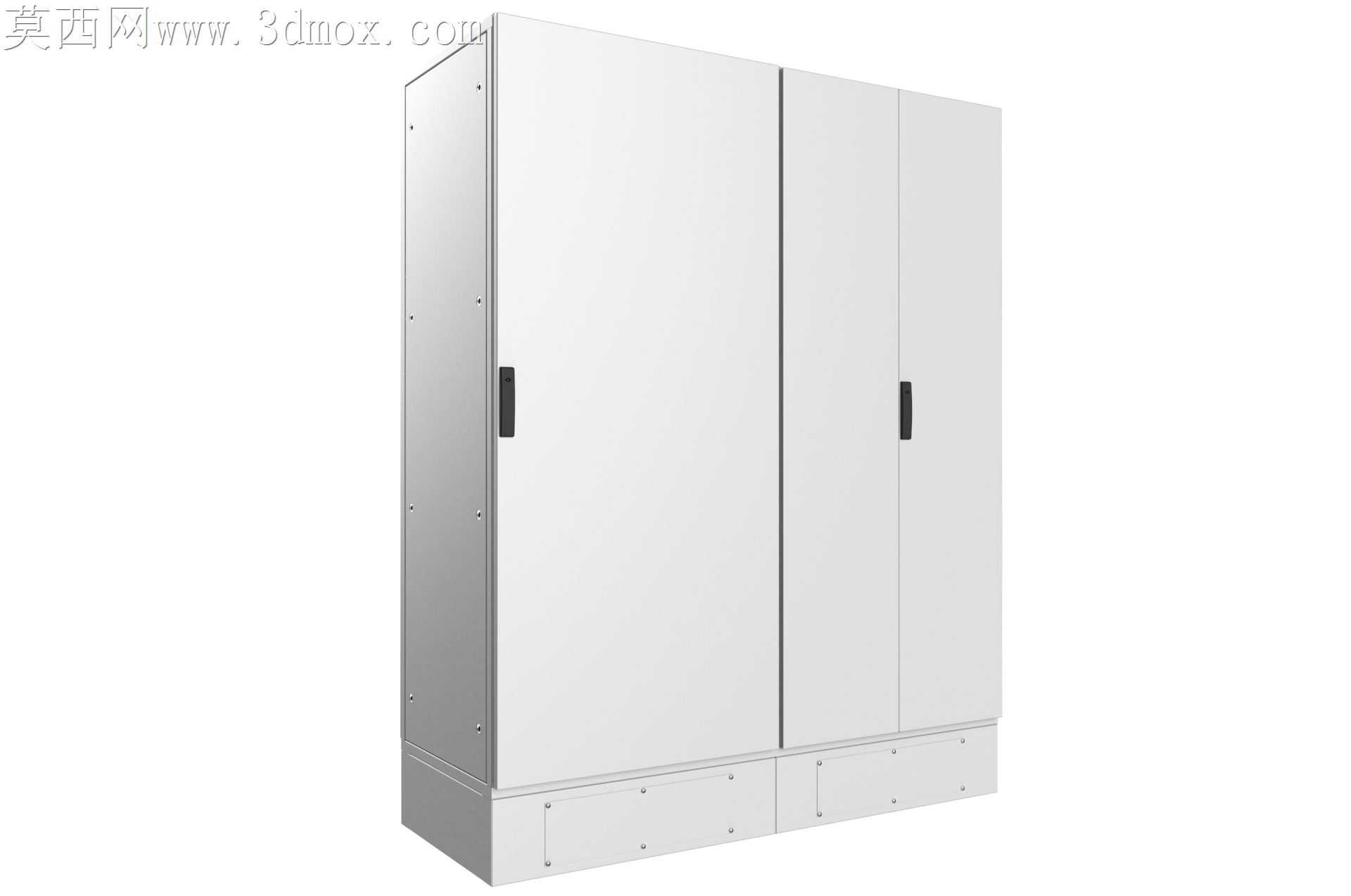

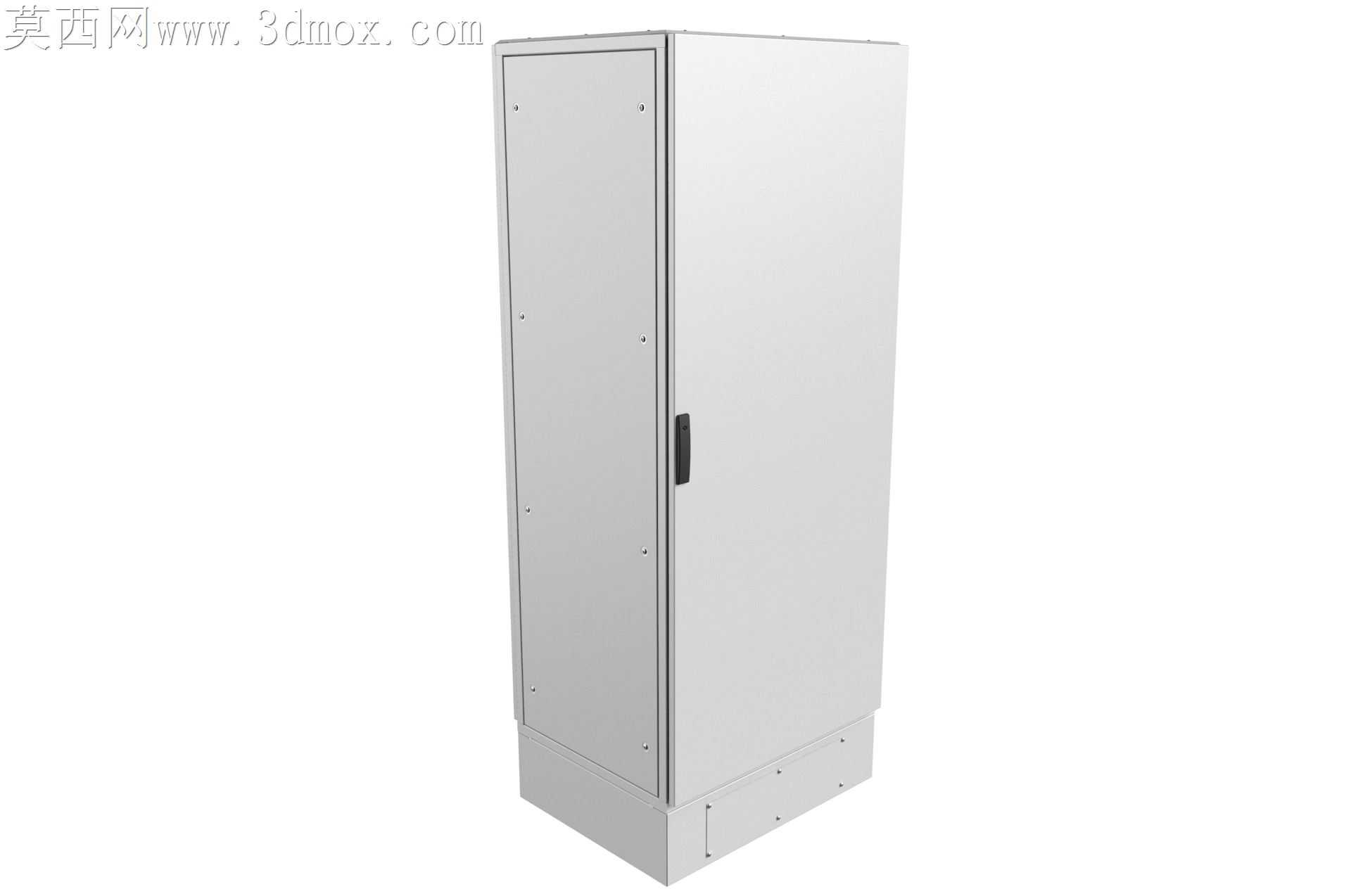

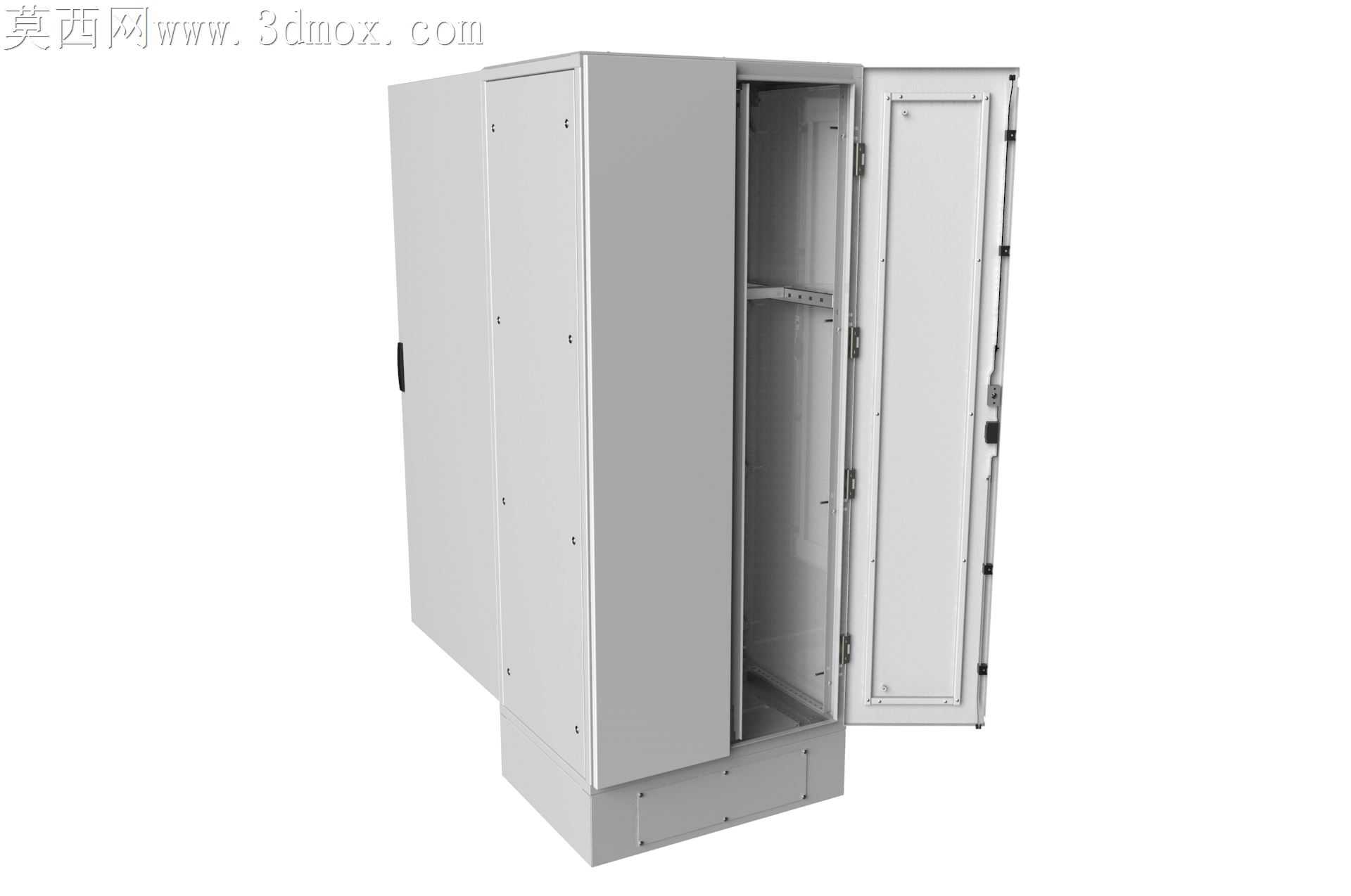

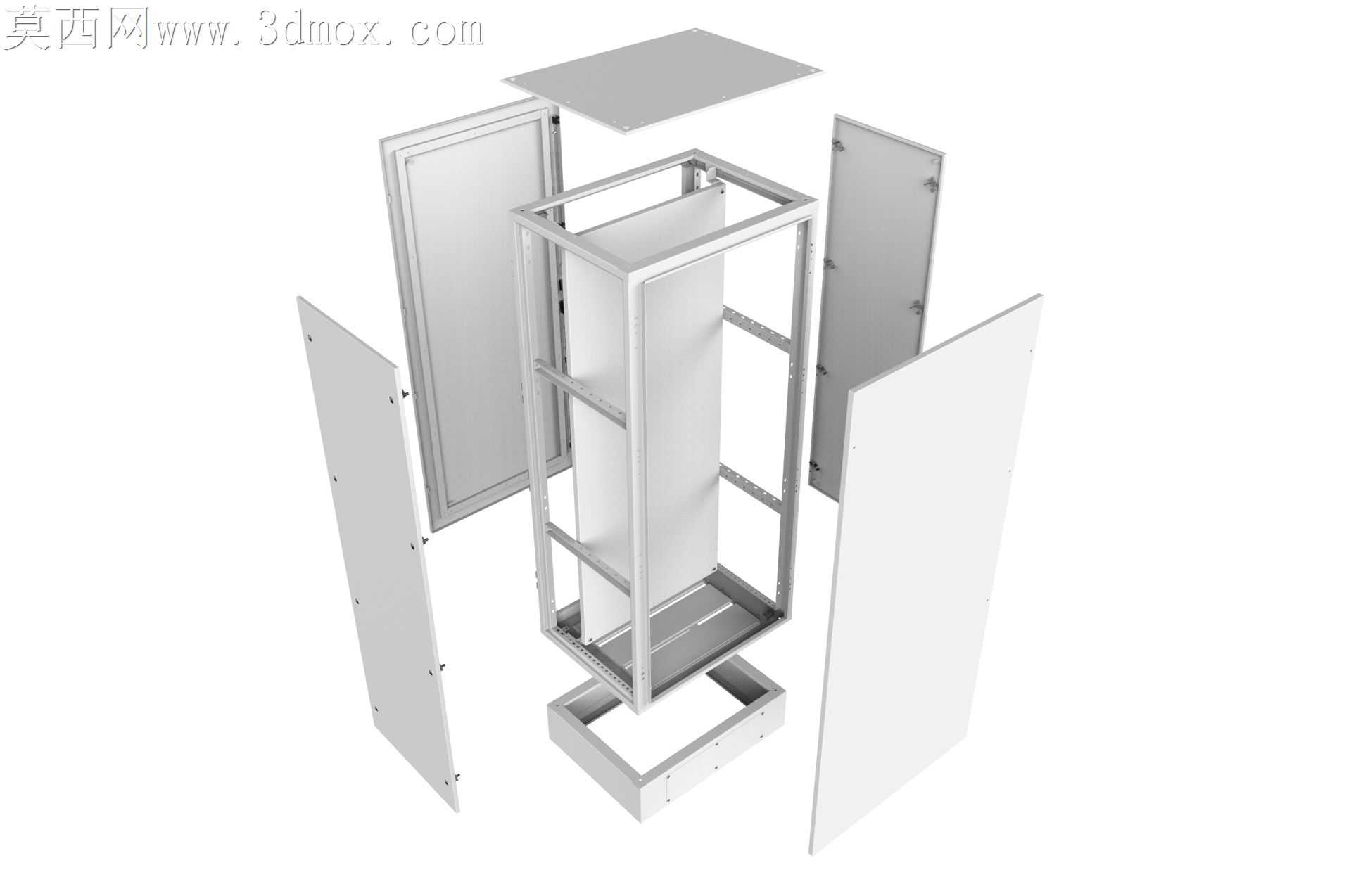

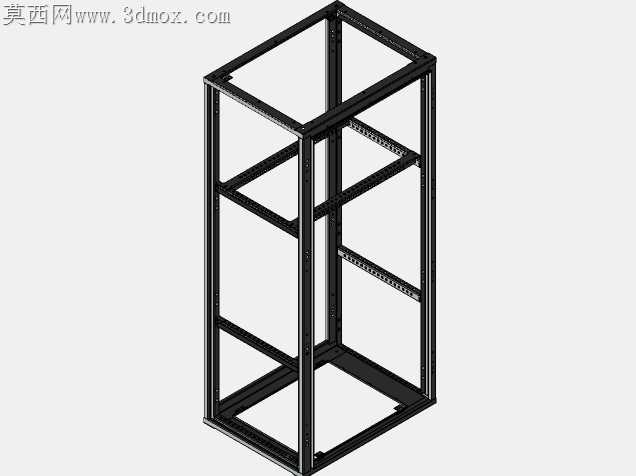

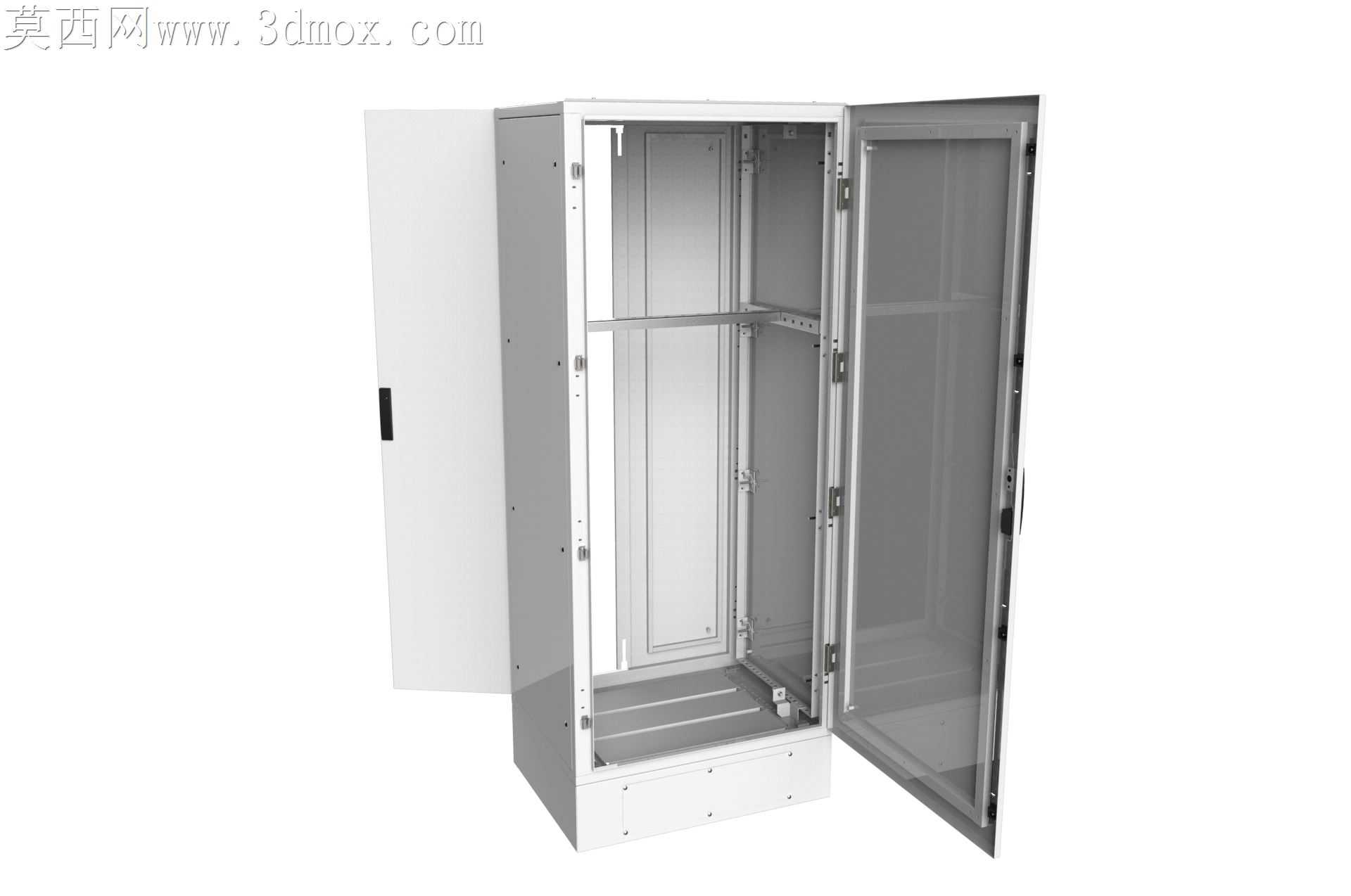

户外工况下电气柜体最容易出现的渗水漏尘问题，往往出现在门板拼接缝、底座安装孔这类容易被忽略的位置，这款柜体在结构设计阶段就针对IP54与IP40双防护等级做了针对性的结构优化。门板侧边的内嵌式密封槽没有采用常规的直角折弯结构，而是做了15度的斜向导水边，当雨水顺着门板外表面流下时，会顺着导水斜面直接滴落至柜体外侧，不会顺着密封胶条的拼接缝隙渗入柜体内部，胶条安装槽的折弯圆角控制在R2，既保证了发泡密封胶条安装后不会出现移位翘边，也避免了直角折弯带来的应力集中导致钣金件喷涂后出现裂纹。底座部分的结构没有采用常见的四块平板拼接焊接方式，而是将侧边承托板做了一体化折弯，安装孔位全部设计在底座内侧的翻边上，固定螺栓从柜体内部向下穿出与基础预埋件连接，完全避免了螺栓孔外露带来的渗水隐患，底座与柜体主体连接的位置额外增加了一圈20mm高的挡水边，即便有少量积水溅入底座缝隙，也会被挡水边阻隔无法进入电气安装腔。门板与柜体连接的铰链安装位做了沉台设计，铰链固定螺丝全部隐藏在门板内侧，外侧没有外露的螺丝孔，既减少了渗水点，也避免了户外长期使用后螺丝锈蚀导致门板无法开启的问题。柜门把手采用内嵌式安装结构，把手与门板贴合的位置预留了0.8mm的胶条压缩量，关闭柜门时把手锁止的力度刚好将胶条压缩至设计厚度，不会出现压缩量不足导致密封失效，也不会因为压缩量过大导致胶条过早老化失去弹性。柜体内部的安装立柱做了双排模数化安装孔，孔位间距严格按照通用电气元件的安装尺寸设计，不同规格的导轨、安装板都可以直接通过卡扣或者螺栓固定，不需要现场额外打孔调整，立柱与柜体侧板的连接采用浮动式螺母结构，即便钣金加工出现±0.5mm的公差，也可以通过螺母的浮动量调整安装位置，不会出现安装孔对不上无法装配的问题。柜体顶部的折边做了向内的卷边处理，没有外露的锐边，现场布线时不会划伤线缆外皮，顶部吊装孔的位置做了加强筋冲压，单孔承重可以达到200kg，满足整柜装配完成后的整体吊装需求，不需要额外在柜体内部焊接加强撑，减少了焊接变形带来的柜体平整度误差。门板内侧预留了密封的走线槽安装位，二次控制线可以全部隐藏在走线槽内，不会因为柜门开关拉扯到线缆，走线槽的固定孔也做了翻边处理，螺丝固定后不会突出孔位刮伤线缆绝缘层。
