定制CNC路由器数控控制器电子箱体

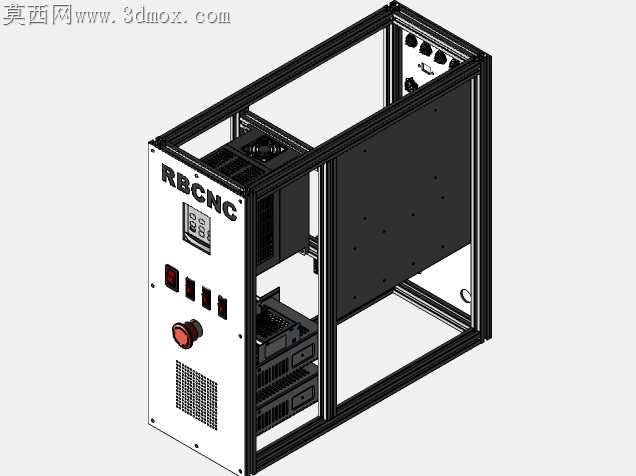

车间现场的数控控制箱最容易被忽略的隐患，是型材拼接缝隙的切削液渗入问题——铝型材槽口如果没有做内嵌式密封压边，日常加工飞溅的乳化液顺着拼接缝渗进箱内，不出半年就会腐蚀驱动器接线端子，造成步进驱动信号丢步。这款控制箱的铝型材框架与铝复合板的配合处，特意在2020铝型材的槽位内预留了0.8mm的密封胶条嵌槽，没有采用常见的外贴密封胶条方案，外贴胶条长期受车间温变影响容易脱胶翘边，内嵌式的结构把密封面藏在型材拼接的受力面内侧，哪怕面板受到轻微磕碰，密封胶条也不会移位失效。

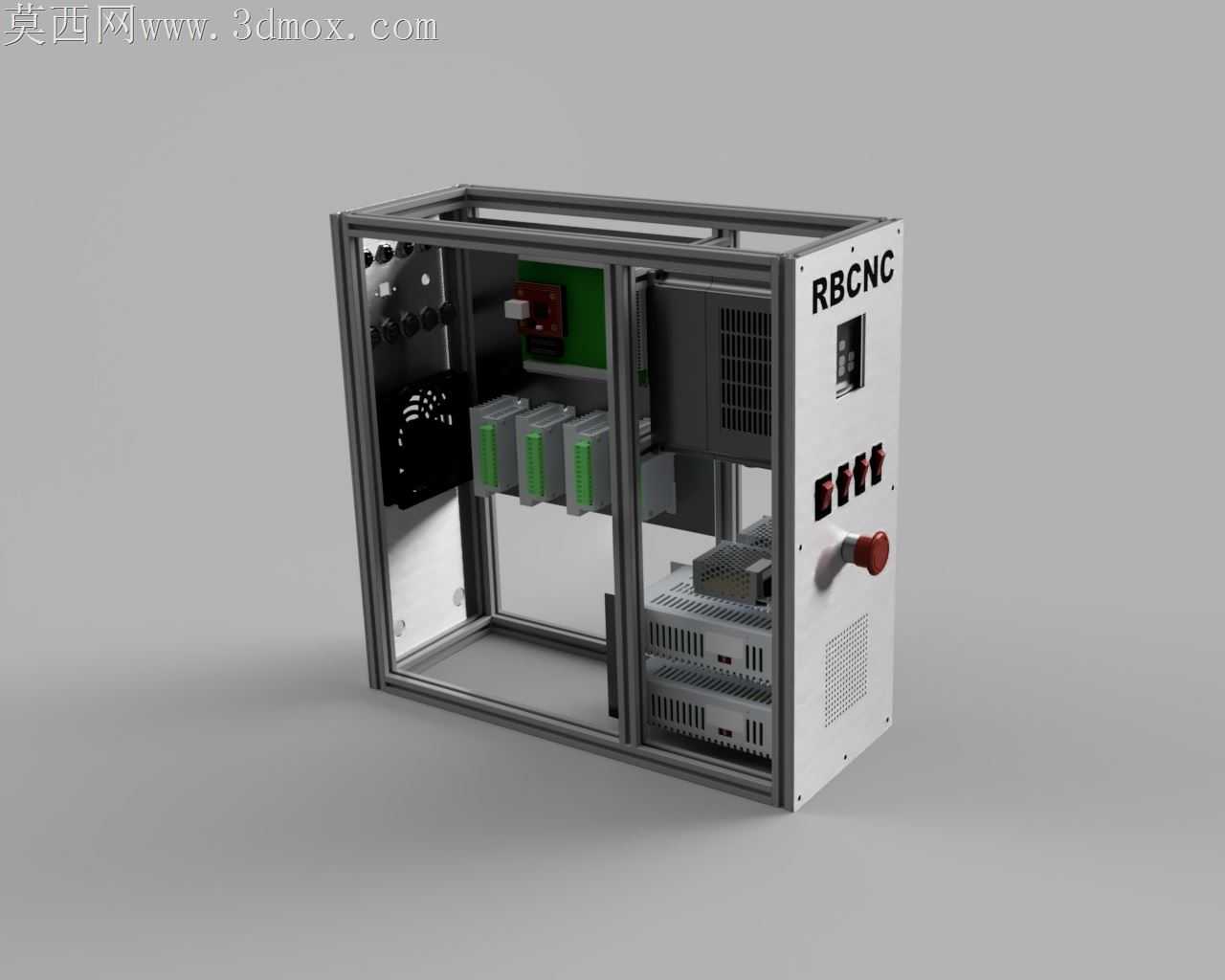

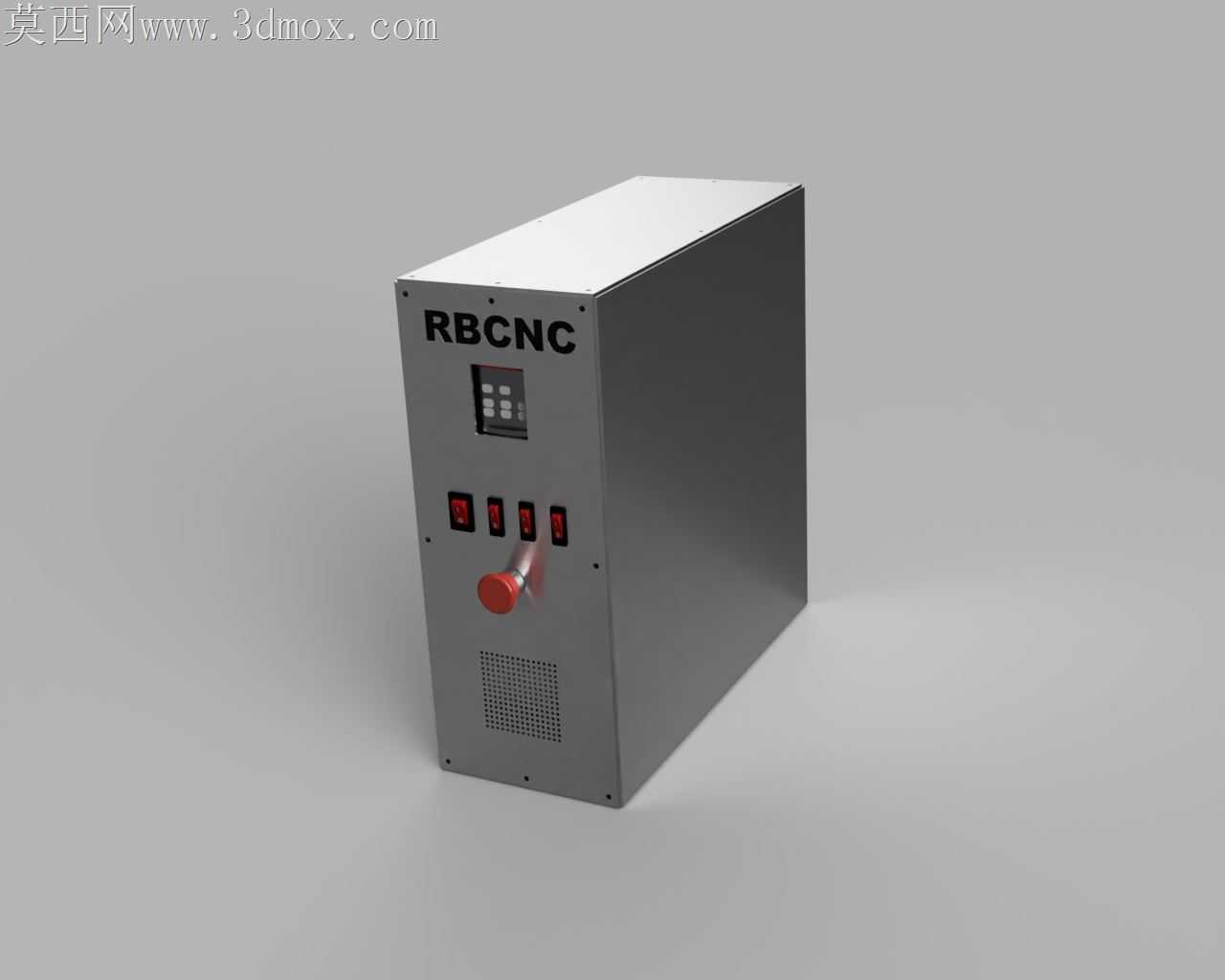

面板区域的元件排布没有追求视觉上的绝对居中，急停按钮特意放在距离箱体侧边120mm的位置，刚好是操作人员站立时右手自然下垂的触控高度，比常规居中布置的急停按钮缩短了近三分之一的应急操作距离。四个状态拨码开关与显示屏的间距留足了15mm的操作间隙，戴薄劳保手套操作时不会误触相邻开关，很多自制控制箱容易犯的错误是把元件挤在一起，看似节省了面板空间，实际现场操作时误触率极高。

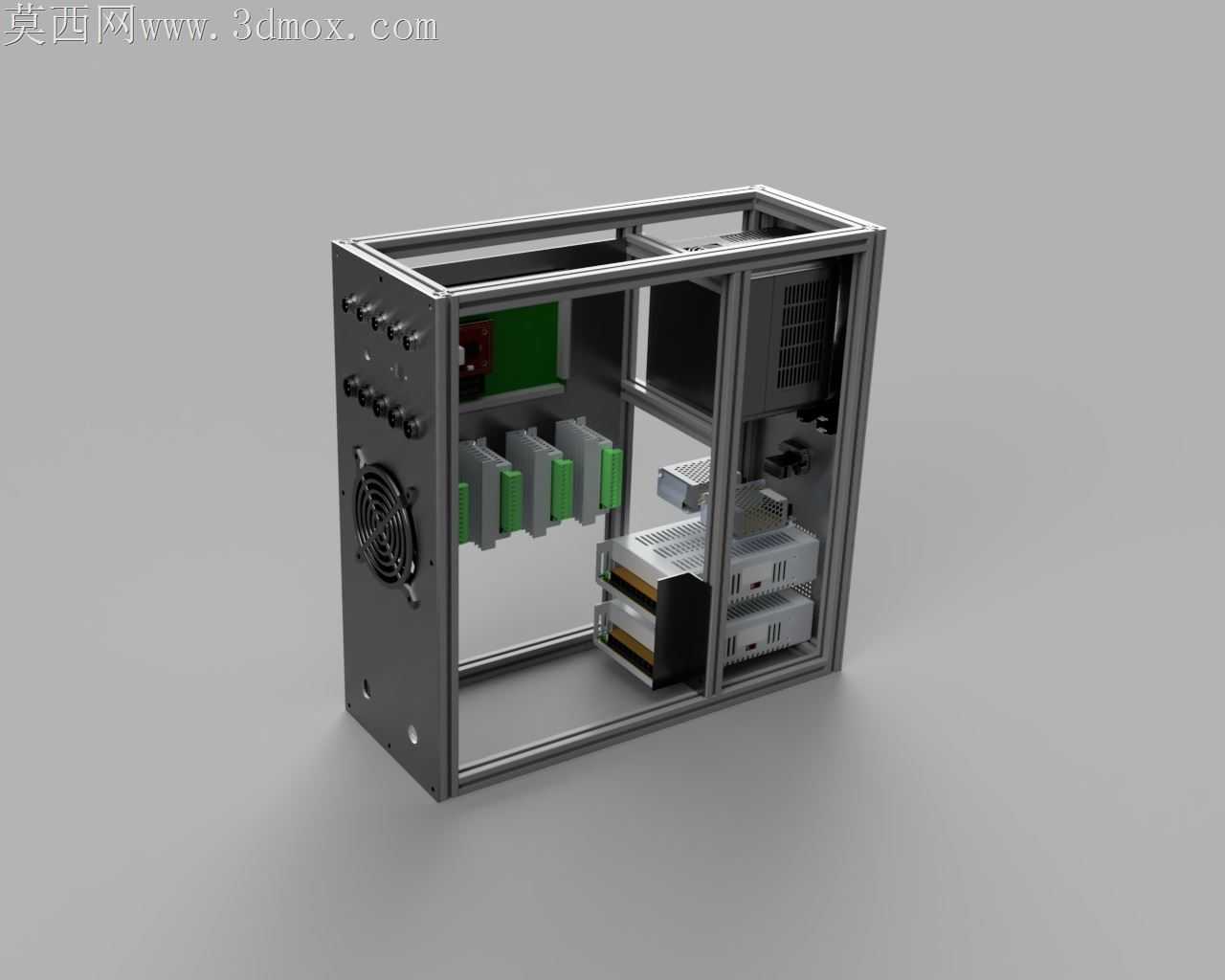

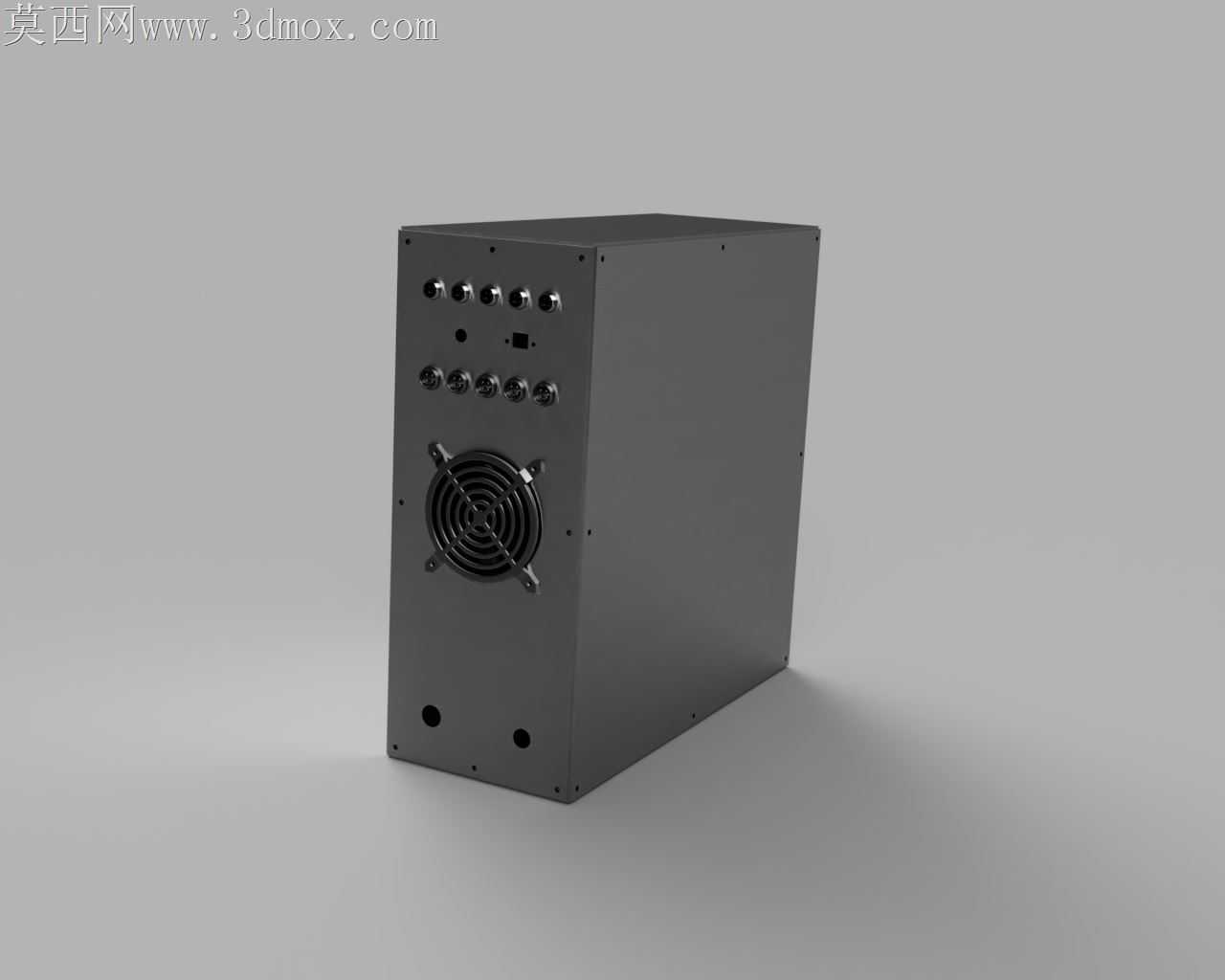

箱体侧面的散热格栅没有直接开在驱动器正对面，而是偏移了80mm的位置，格栅内侧加了一层折弯的挡屑板，加工产生的铝屑即便被散热风扇吸附，也会落在挡屑板的斜面上滑出箱体，不会直接掉在驱动器的散热鳍片缝隙里。箱内的变频器、电源、控制板、步进驱动器的安装位都做了分层凸台，不同元件的接线走槽顺着凸台的间隙排布，强电的电源线与弱电的信号线分别走箱体两侧的独立走线槽，避免变频器运行时的电磁干扰串入控制信号，造成CNC加工时的轨迹偏差。

铝复合板的面板与型材框架的固定没有采用外露的沉头螺丝，而是用隐藏式的卡块配合侧面顶丝固定，面板表面没有螺丝孔位，日常清理表面的油污和铝屑时不会有清洁死角，外露螺丝孔长期积污后容易锈死，后期拆检面板时很容易滑牙。箱体底部的安装脚特意做了10mm的抬高边，放置在机床旁的工作台面上时，不会被台面积攒的切削液浸泡底部板材，复合板的切割断面做了封边处理，避免板材内部的芯材吸潮分层。

箱门的开合限位做了内置的阻尼挡块，开门检修时不会因为车间过道的气流或者旁人误碰直接甩到最大开度，撞到旁边的机床钣金造成漆面脱落，阻尼力度调整到单指可以轻松推开，松手后能停在任意开度，检修接线时不用额外找物件撑住箱门。所有进出线的过孔都配了带橡胶密封圈的格兰头，没有采用常见的塑料护圈，格兰头的锁紧结构能把线缆外皮牢牢压紧，哪怕线缆被意外拉扯，也不会把接线端子扯松，从细节处降低现场的故障概率。
