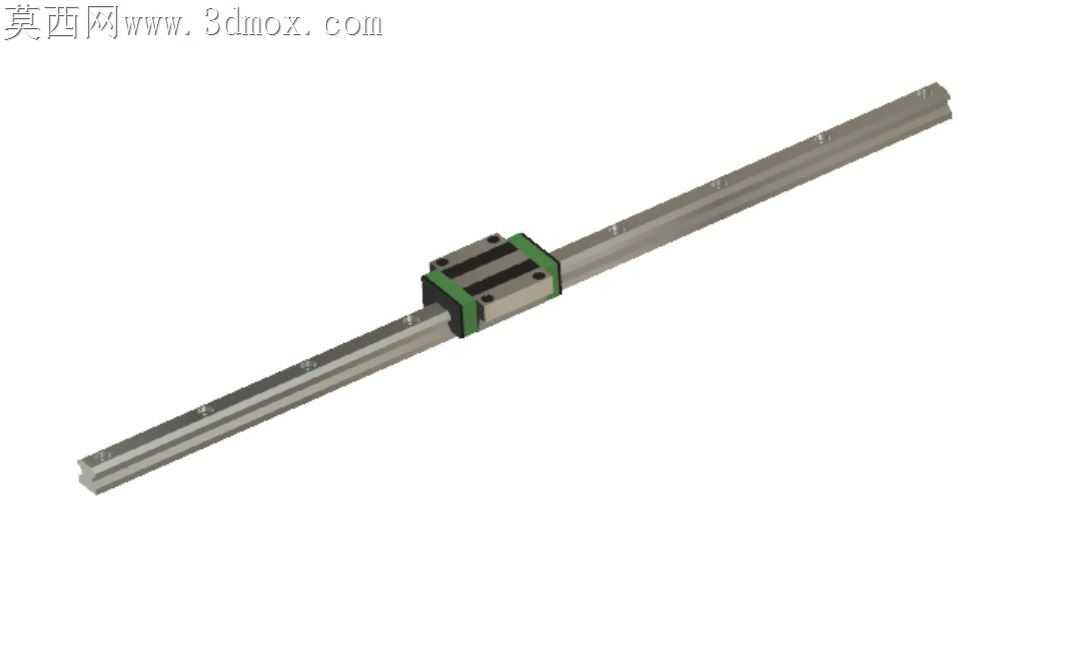

15mm规格带滑块长行程直线滑轨

常规小规格直线导轨在轻载自动化工位装配时，常出现滑块预压与轨道直线度匹配失衡的问题——轨道滚道磨削公差偏紧会导致滑块滑动卡滞，偏松则会出现侧向窜动，在500mm行程的往复工况下，窜动量累积后直接影响末端执行件的定位精度。这款15mm截面的直线滑轨，在滑块与轨道的配合段做了针对性的结构适配，滑块两端的密封端盖预留了0.02mm的弹性形变余量，既可以阻挡车间环境里的金属碎屑、粉尘进入滚道内部，又不会因为端盖与轨道表面的摩擦阻力过大，增加驱动端的负载损耗。轨道本体采用15mm×15mm的等截面设计，安装基准面的平面度公差控制在0.01mm/100mm范围内，安装时不需要额外做基准面的刮研修配，直接通过沉头螺钉锁紧在铝型材或钢制安装基板上即可，能大幅缩短现场装配的调校周期。滑块内部的滚珠循环通道做了圆弧过渡优化，没有传统导轨回珠槽的直角拐点，滚珠在循环换向时不会出现卡顿撞击，往复运行的噪音能控制在40分贝以内，适合放在实验室检测设备、小型桌面自动化模组这类对运行噪音有要求的场景。轨道两端没有设置额外的限位挡块结构，使用者可以根据实际行程需求自行加装限位螺钉或者缓冲胶垫，也可以多段轨道拼接使用，拼接处的滚道对齐精度只需要保证在0.005mm以内，就不会出现滑块过缝卡顿的问题。滑块的注油孔设置在侧面居中位置，日常维护时不需要拆下端盖或者周边的安装部件，直接用注油枪对准油嘴加注润滑脂即可，润滑脂能顺着内部通道均匀覆盖所有滚道接触面，长期运行也不会出现局部干磨导致的轨道表面点蚀。针对轻载高速的运行场景，滑块的保持架采用了低摩擦的工程塑料材质，相比金属保持架重量降低30%以上，往复运行的极限线速度可以提升20%，同时不会出现金属保持架与滚珠碰撞产生的高频振动，能有效保证末端工位的运行平稳性。
