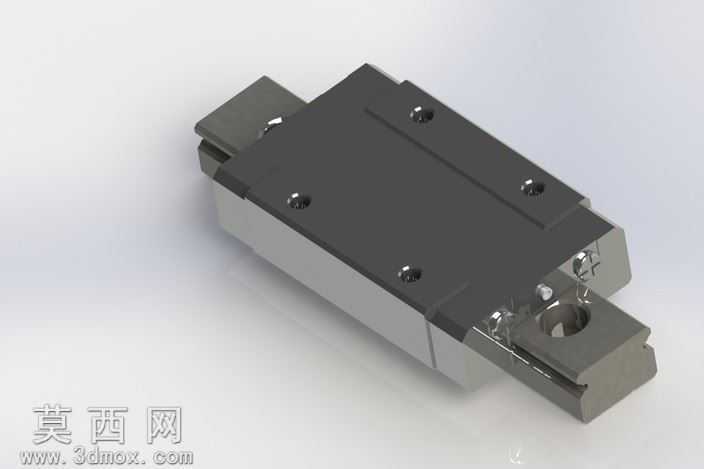

精密宽幅滚珠线性滑轨三维建模作品

本线性滑轨三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循工业级线性导轨的实际生产尺寸规范，对滑块主体、导轨基体、滚珠循环通道、安装定位孔、端部密封结构等所有细节进行1:1还原，未对结构做简化省略处理。建模阶段先绘制导轨的截面草图，通过拉伸特征生成导轨基体，再对导轨的滚道圆弧面做精确曲率约束，保证滚道与滚珠的配合间隙符合实际装配公差要求；滑块部分采用多实体建模方式拆分出金属基座、安装压板、滚珠保持架等独立结构，对每个安装孔的沉头深度、螺纹规格、孔位间距都做了参数化标注，可直接导出工程图用于生产加工参考。材质渲染阶段，对导轨和滑块的金属基座部分赋予磨砂合金钢材质，调整金属粗糙度参数模拟实际导轨的磨削加工表面质感，对滑块端部的密封件赋予哑光黑色橡胶材质，区分不同部件的材质差异，渲染时添加柔和的环境漫反射光源，突出金属部件的边缘轮廓和结构层次感，避免出现过曝或阴影过重的问题，让模型的结构细节清晰可辨。结构设计上，该滑轨采用四列滚珠等载荷分布设计，可承受径向、反径向、横向四个方向的额定载荷，滑块上的六个安装孔采用对称排布方式，保证安装后的受力均匀性，导轨两端预留了拼接定位槽，可支持多段导轨拼接实现长行程传动需求，滑块内部的滚珠循环通道做了顺滑过渡处理，避免滚珠运行时出现卡顿问题。整个建模过程从实际工业应用需求出发，兼顾了模型的结构准确性和可编辑性，所有特征均保留完整建模历史，使用者可根据实际设计需求调整导轨长度、滑块宽度、安装孔位等参数，能够直接用于自动化设备、机床、精密传动机构的虚拟装配、运动仿真以及结构干涉检查工作，为机械设计环节的选型验证提供可靠的三维模型支撑。
