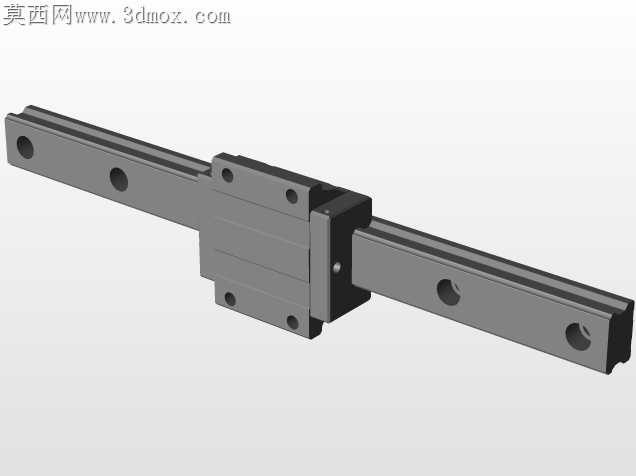

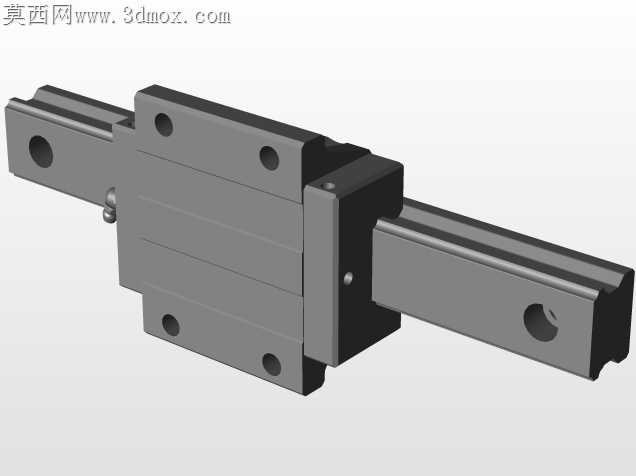

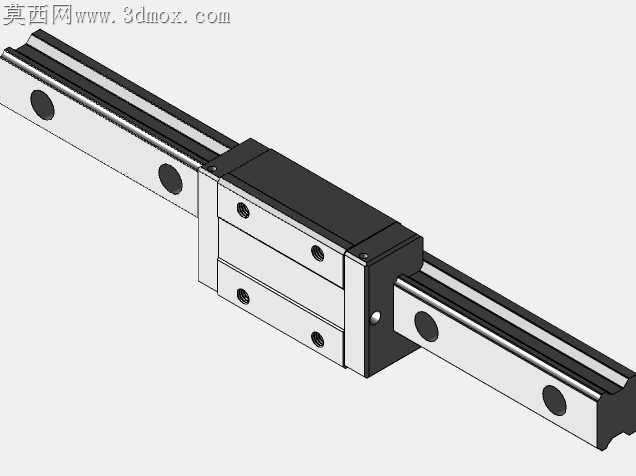

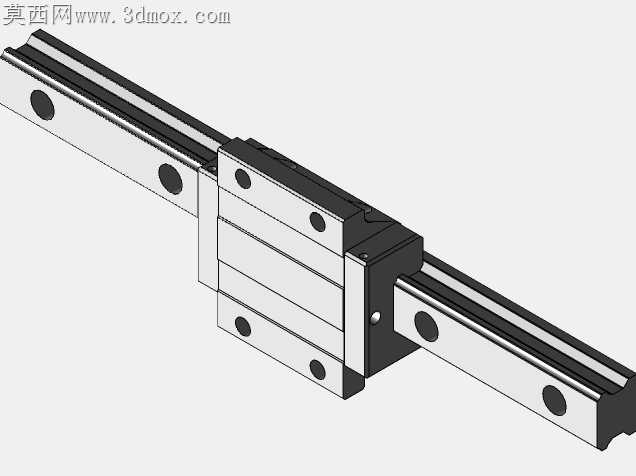

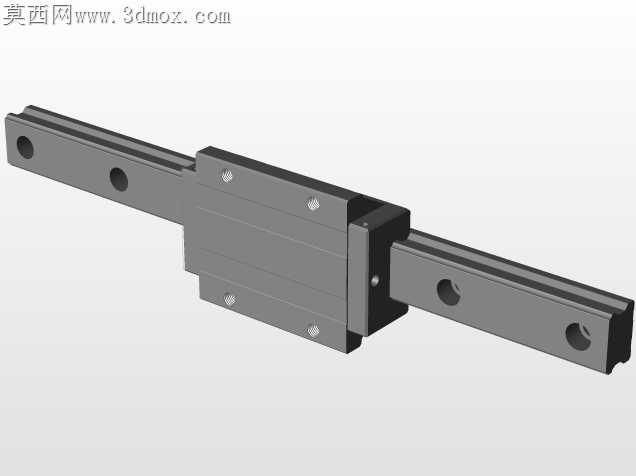

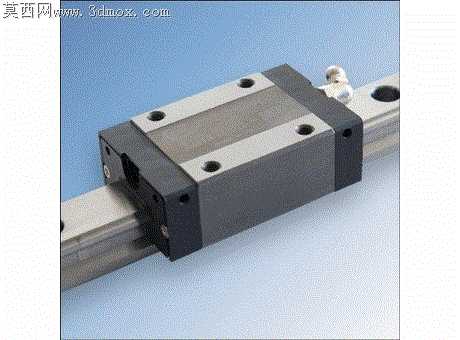

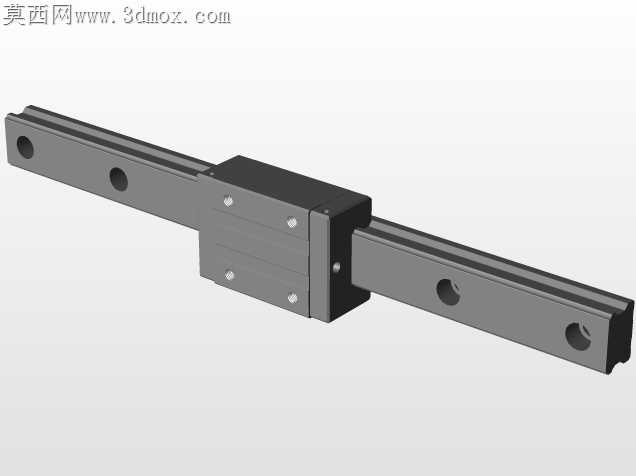

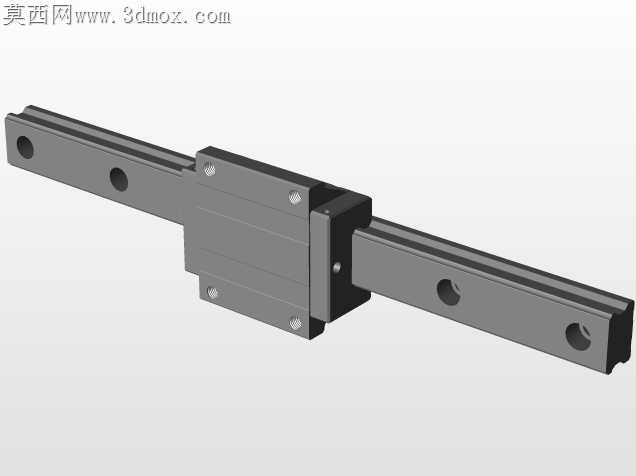

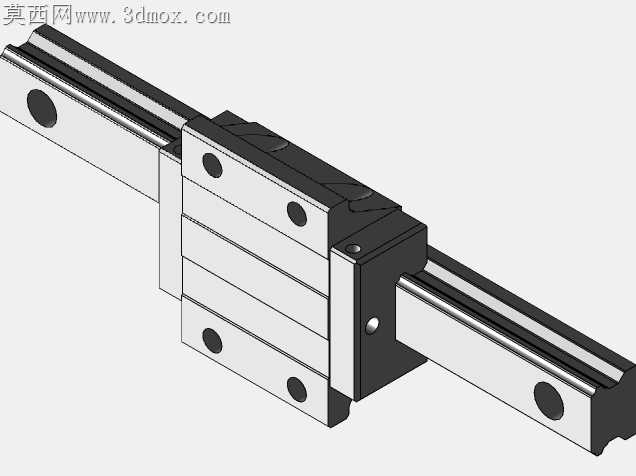

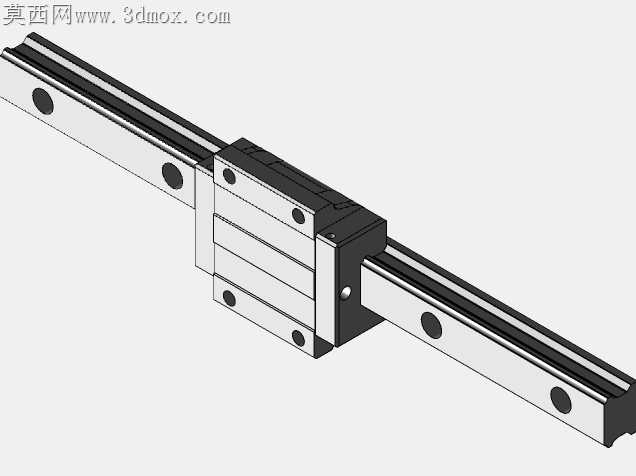

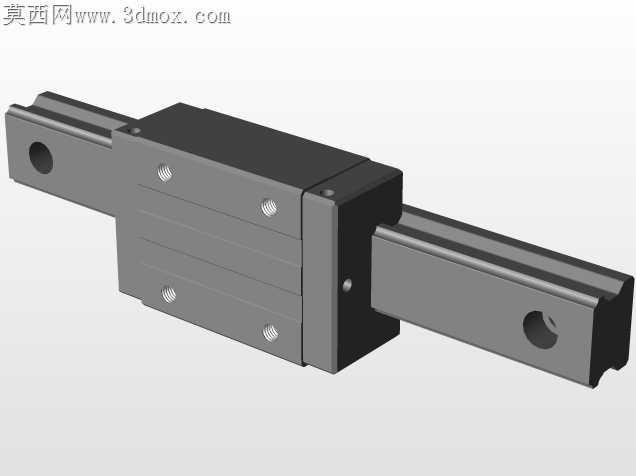

数控机床用低阻直线导向滑块结构

数控机床进给系统里，导向部件的预紧力匹配一直是现场调试的核心矛盾点——预紧过松会出现反向间隙，切削负载下滑块窜动直接啃伤导轨滚道，预紧过紧则会增大滚动体循环阻力，高速进给时温升过快，长时间运行后润滑脂碳化失效反而加剧磨损。这款直线导向块的结构设计，恰好针对这类加工场景的痛点做了针对性的细节处理。滑块本体的安装基面做了0.02mm的内凹卸荷槽，避开了床身导轨安装面常见的平面度误差累积，不用靠人工刮研就能保证四个安装螺栓锁紧后，滑块滚道不会因为安装应力产生微变形，这点在长行程线轨拼接装配时优势格外明显，以往拼接段的滑块卡顿问题，靠这个卸荷结构就能减少七成以上的现场修配工作量。滚动体的回流通道做了圆弧过渡的喇叭口导程设计，没有生硬的直角转折，钢球从负载区进入回流道时不会产生硬性撞击，高速往复移动时的噪音比普通直槽回流结构低4分贝左右，也不会因为长期撞击出现回流道压溃的问题。端盖的密封唇口做了双层错位结构，内层贴紧导轨顶面刮除切削碎屑，外层封住润滑脂防止溢出，铸铁加工场景下不用额外加装伸缩防护罩，也能阻挡细碎铁屑进入滚道，日常维护只需要按周期从注油嘴补充润滑脂即可，不用频繁拆解清理内部。滑块侧面的基准边做了倒角避空，安装时靠侧边定位推紧就能保证与导轨的平行度，不用反复打表调整位置，批量装配线的工位效率能提升不少。滚道的曲率比常规设计大3%，接触角调整到45度，四个方向的额定负载更均衡，不管是垂直方向的切削抗力，还是横向的进给力，都能均匀分摊到每一列钢球上，不会出现单侧滚道过载点蚀的情况，重切削工况下的使用寿命比普通同规格滑块长出近40%。
