仿生螺旋结构低温热交换装置

这款低温热交换装置的设计初衷，是破解传统换热设备在太空低温应用场景下的性能瓶颈，在极端温差、零重力、高可靠性要求的工况下，实现稳定的热量传递。从实际应用场景来看，这类设备主要服务于航天领域的低温流体回路系统，承担不同温区工质之间的热量传递任务，比如低温制冷回路与载荷散热回路之间的热交换，需要在极小的压力损失前提下实现极高的换热效率，同时还要满足航天发射阶段的振动、冲击载荷要求，以及长期在轨运行的无故障寿命要求。

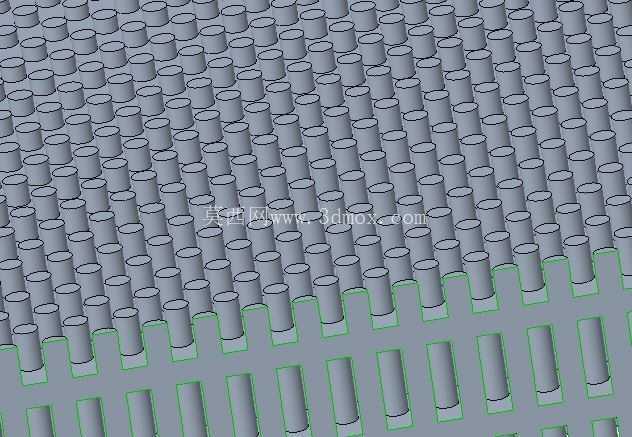

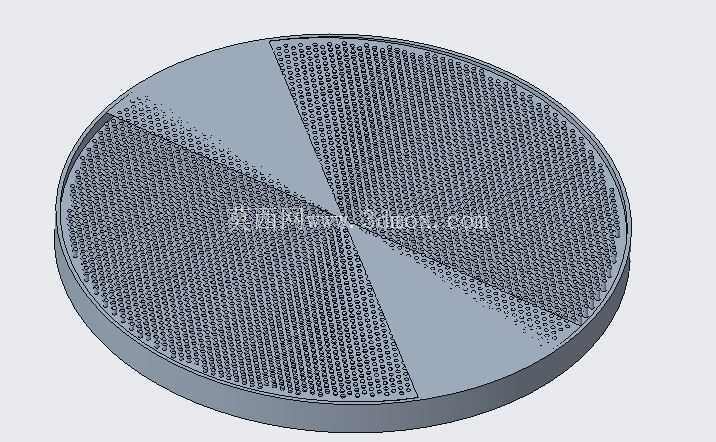

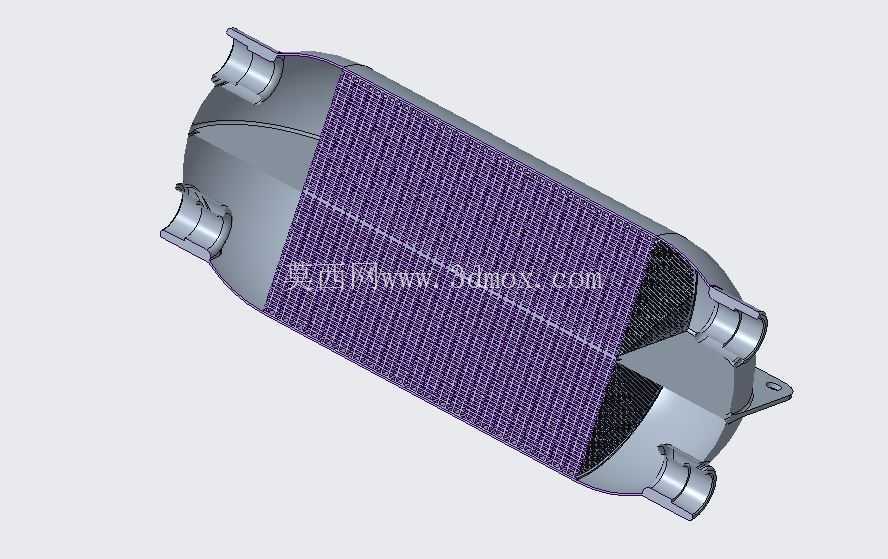

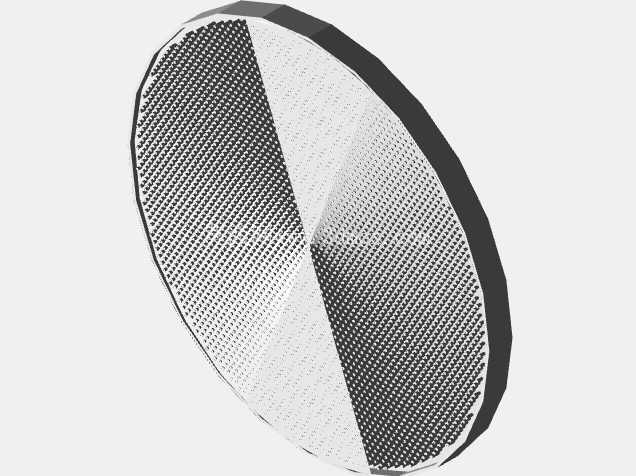

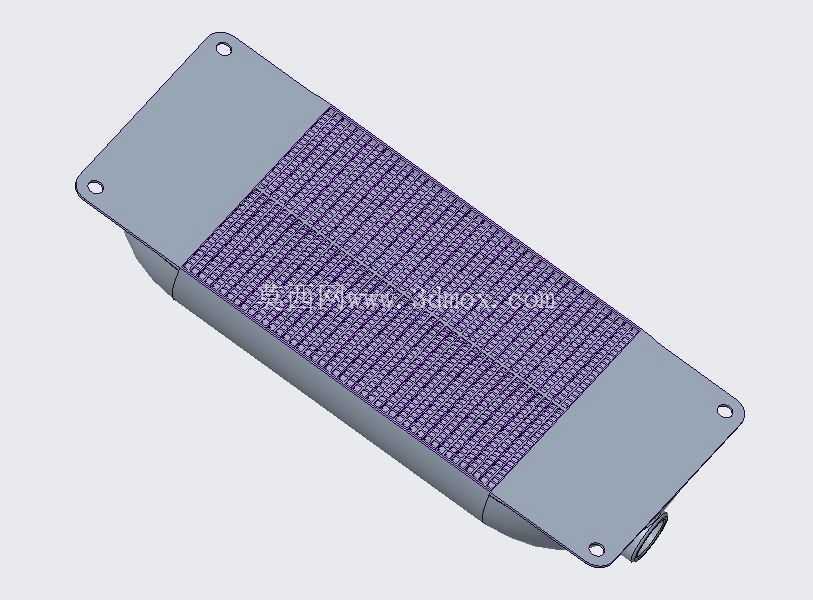

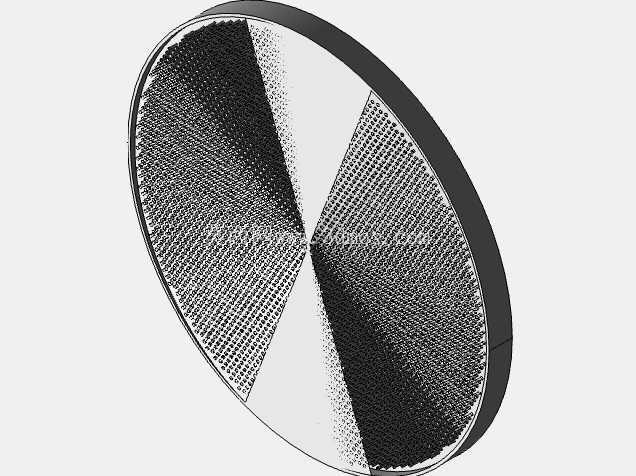

从结构设计思路来看，这款产品跳出了传统管壳式、板翅式换热器的设计框架，受鲨鱼真皮板的螺旋几何形态与旋流特性启发，将紧凑的螺旋几何流道与仿生增阻结构结合，在流道内部构建连续的旋流场，打破流体边界层的滞止状态，让冷热流体在流动过程中持续充分掺混，避免局部滞流区导致的换热效率下降，同时通过流道截面的优化设计，将流体流动的压力损失控制在极低水平，不会给回路中的循环泵带来额外的负载压力。整体采用金属3D打印的一体化成型工艺，整个罐体与内部流道为无缝整体结构，没有传统焊接工艺带来的焊缝泄漏风险，也省去了多零件组装的工序，相比传统焊接结构的同性能换热器，整体成本可降低一半左右，同时消除了焊缝失效这一关键故障点，结构可靠性大幅提升。

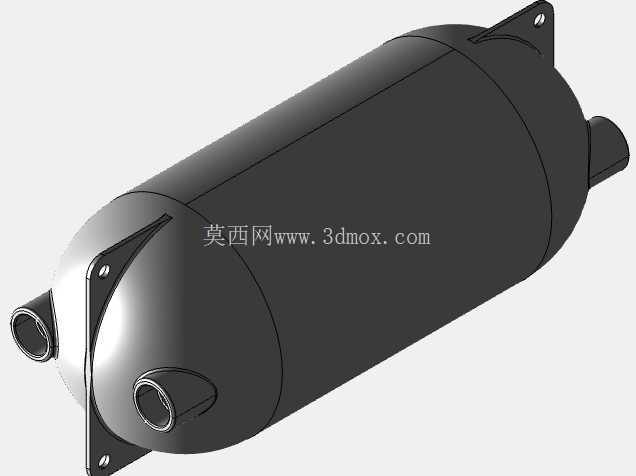

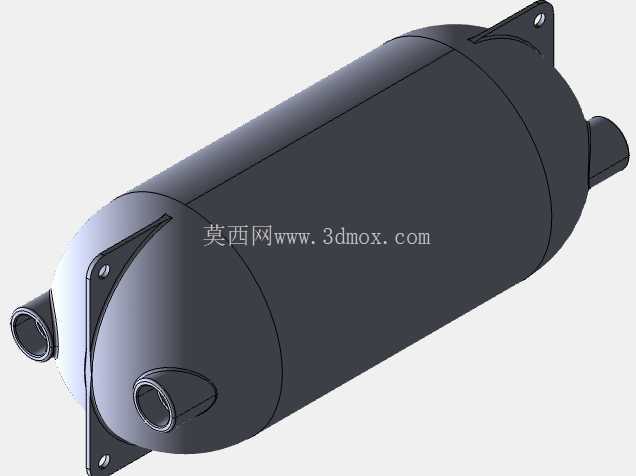

设备的外形为卧式圆柱罐体结构，两端采用标准椭圆封头形式，封头位置对称布置四个流体接口，分别对应冷热流体的进出口，接口采用标准法兰连接形式，可直接与现有航天流体回路的管路系统匹配，无需额外设计转接结构。罐体侧面带有安装支耳，支耳上预留安装孔位，可通过螺栓将设备固定在安装基座上，安装时需要预留足够的操作空间，满足管路连接、后期检测的操作需求。设备整体直径为203mm，总长度为500mm，整体质量控制在19kg，在同换热能力的产品中属于轻量化水平，能够有效降低航天发射的载荷重量成本。

从性能参数的设计匹配来看，设备总换热表面积达到2.8㎡，在紧凑的体积内实现了足够的换热面积，总体传热系数可达413W/(m²·K)，总换热功率为4237W，功率密度达到223W/kg，远高于传统板式换热器的功率密度水平。针对两组不同温区的换热回路，第一组回路可实现90K输入温度下295.5K的输出温度，第二组回路可实现300K输入温度下94.4K的输出温度，换热效率可达97%，压力损失仅为0.36psi，完全满足太空低温换热场景的性能要求。设计过程中针对增材制造的工艺特性做了专门优化，将打印壁厚设置为0.06英寸，在保证结构强度承受额定工作压力的前提下，尽可能降低整体重量，同时避免了薄壁结构打印过程中的变形问题，成型后的零件无需额外加工即可满足装配精度要求。

在实际选型应用中，这款设备不仅可以适配航天低温换热场景，经过压力等级与材料适配调整后，也可应用于地面低温制冷系统、超低温实验设备、特种气体换热等场景，其一体化无缝结构的特性，也适合应用在对泄漏率要求极高的有毒有害流体换热、高纯流体换热场景，不会出现传统组装式换热器的垫片老化泄漏、焊缝腐蚀泄漏等问题。流道的仿生螺旋结构还具备一定的自清洁特性，流体在旋流作用下可减少杂质在流道壁面的沉积，降低长期运行过程中的流道堵塞风险，减少设备维护频次。
