球磨机用耐磨研磨球体结构设计

　　在矿山、建材、化工等行业的粉磨工序中，研磨球是球磨机内部直接参与物料破碎研磨的核心消耗件，其结构形态、材质匹配度直接决定整台粉磨设备的作业效率与单位产能能耗。日常设备运维中，不少现场会出现研磨球级配不合理导致的磨矿细度不达标、衬板异常磨损、球耗过高等问题，这就要求在前期做三维结构设计时，不能只做简单的球体建模，要结合实际工况的受力特点做细节优化。从结构形态来看，这款研磨球采用近正球体的外形设计，表面做均匀的圆弧过渡处理，没有尖锐棱角或者局部凸起结构，这种设计首先能保证球磨机筒体转动时，球体在筒内随筒体提升到一定高度后抛落、滑落的运动轨迹更稳定，不会因为外形不规则出现局部受力集中，导致球体提前碎裂。

　　很多新手建模时容易忽略球体表面的圆度公差控制，实际生产中如果圆度偏差超过0.5mm，球体在筒内相互冲击、与物料研磨的过程中就会出现偏磨，局部磨损速率是正常磨损的2-3倍，不仅缩短研磨球自身使用寿命，还会因为磨球级配快速失衡，导致粉磨后的物料粒度分布过宽，后续选粉工序负荷陡增。设计过程中需要充分考虑研磨球的安装使用边界，这类研磨球不需要额外的固定安装结构，直接按照预设的级配比例填充到球磨机筒体内即可，填充率通常控制在筒体有效容积的30%-40%区间，不同直径的研磨球搭配使用，大球负责冲击破碎大块物料，小球负责填充大球之间的间隙，研磨细颗粒物料。

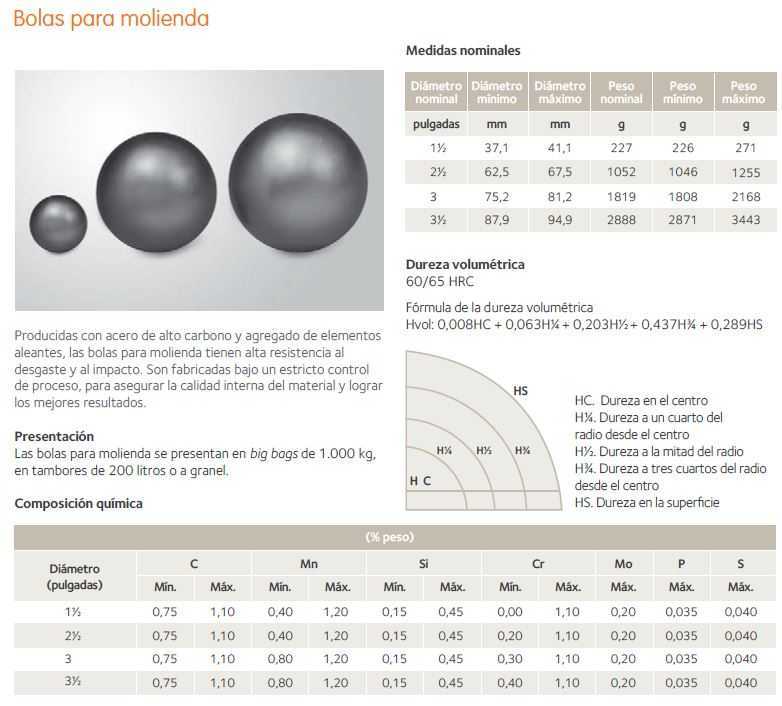

　　这款研磨球的尺寸适配中小型溢流型球磨机的粗磨仓使用，球体直径匹配入料粒度25mm以下的矿石、水泥熟料、化工粉料等干湿物料的粉磨工况，在干磨工况下，球体表面的光滑度可以减少粉料粘附，避免出现包球现象导致粉磨效率下降；在湿磨工况下，均匀的圆弧结构可以减少矿浆在球体表面的滞留，降低腐蚀磨损的速率。从功能特性来说，这款研磨球的结构设计适配多种耐磨材质的铸造工艺，不管是高铬铸铁、中铬合金还是热轧锻钢材质，都可以基于这个三维模型做工艺余量调整，建模时预留的铸造拔模斜度、加工余量都符合常规耐磨件生产的工艺要求，不需要二次做结构修改就能直接导入工艺仿真软件做充型、冷却模拟，减少工艺设计的重复工作量。很多现场运维人员在更换研磨球时，会忽略新球加入后的级配校准，其实从三维模型的尺寸参数出发，可以提前计算不同直径球体的堆积孔隙率，搭配合理的补球周期，就能稳定控制筒内的研磨体级配，避免出现大球过多导致的过粉碎、或者小球过多导致的破碎力不足问题。另外在建模时特意做了球体内部材质均匀性的结构预留，避免出现铸造缩孔、疏松等缺陷导致的球体在冲击过程中碎裂，碎裂的残片会卡在衬板螺栓孔位置，或者随物料进入后续输送设备，造成额外的设备损伤。

　　实际工况中，球磨机转动时筒内的研磨球会同时受到冲击载荷、滑动摩擦、磨料切削三种作用力，这就要求球体的结构不能有应力集中的薄弱点，这款模型在所有曲面过渡位置都做了圆角优化，没有直角或者突变的截面，从结构上降低了应力集中系数，即使在大直径球磨机的高落差抛落工况下，也能减少球体碎裂的概率。对于做粉磨系统设计的工程师来说，这个三维模型可以直接导入离散元仿真软件，模拟不同转速、不同填充率下研磨球的运动轨迹、碰撞能量分布，提前优化球磨机的运行参数，不需要从零开始构建基础球体模型，能大幅缩短仿真前处理的时间。在做设备选型配套时，也可以基于这个模型的尺寸参数，计算单仓的研磨球装载量，匹配对应的筒体衬板结构、提升条高度，保证研磨球被提升到合适的高度后抛落，最大化冲击破碎的能量利用率，减少无用功损耗。
