拖曳式Sabot-Drogue稳定装置结构设计

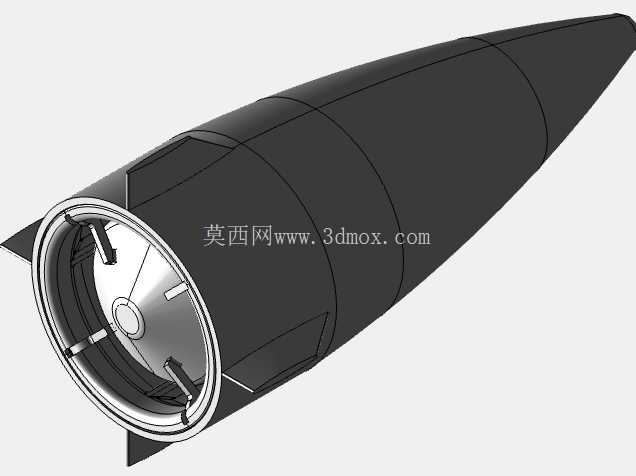

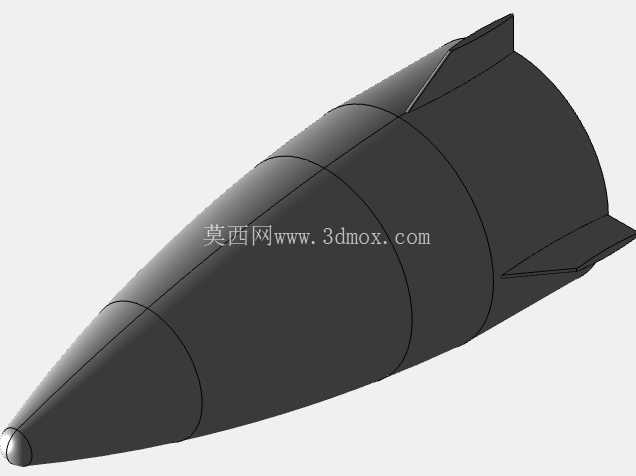

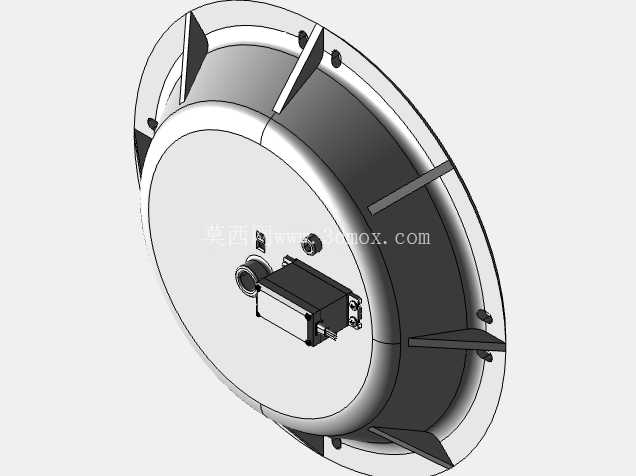

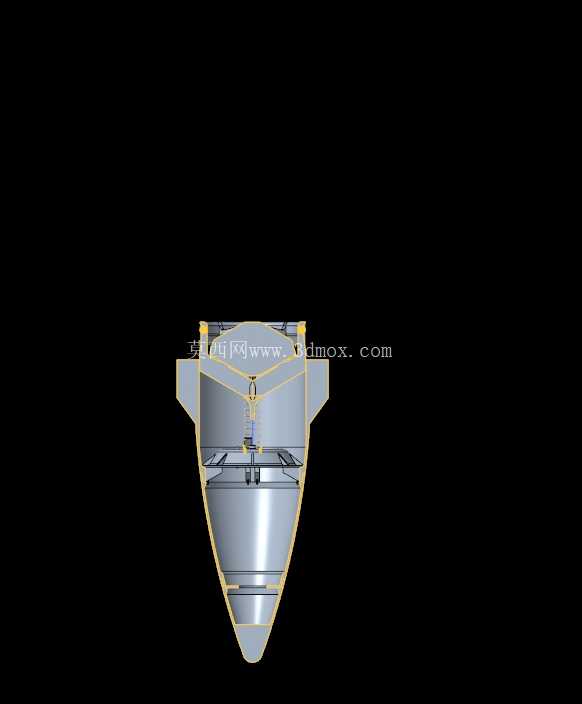

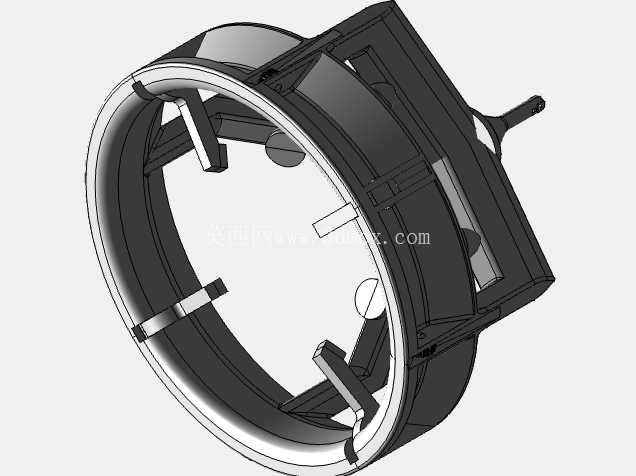

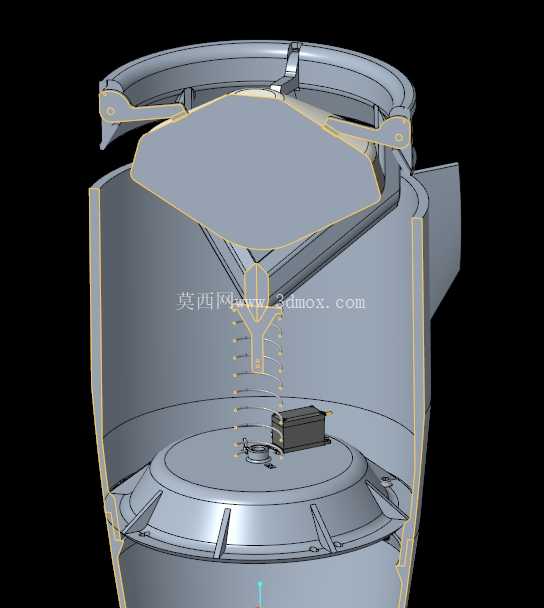

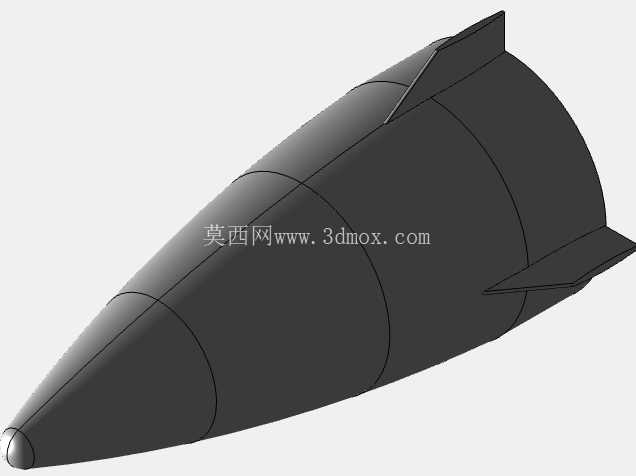

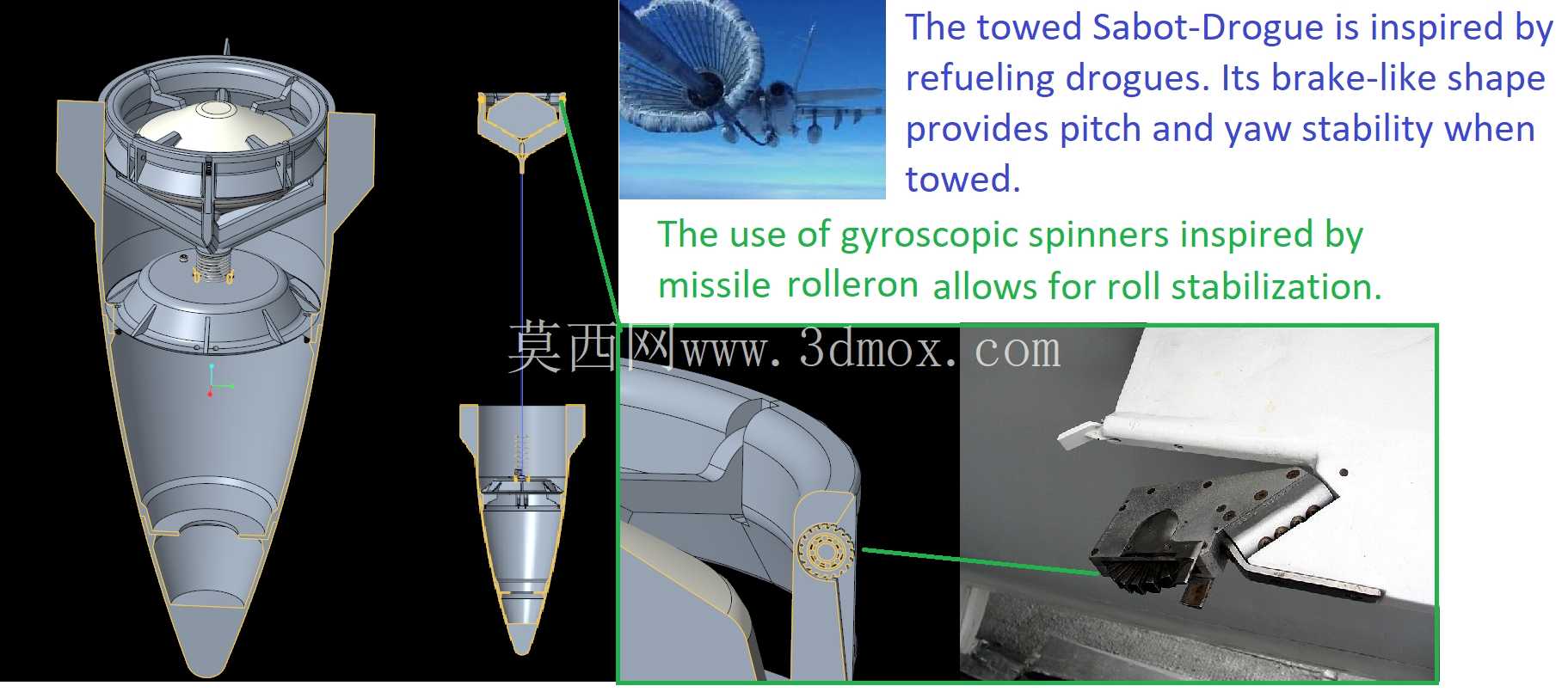

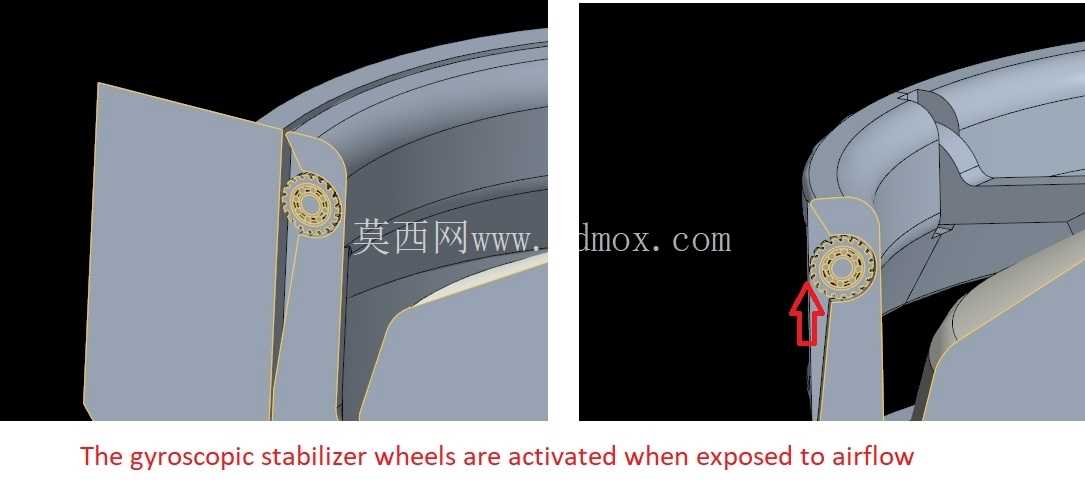

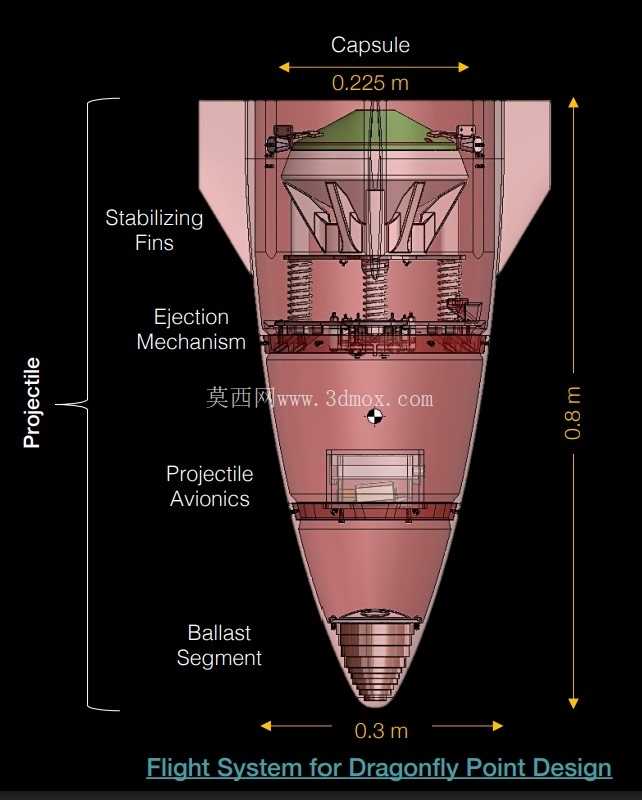

　　该拖曳式稳定装置的设计参考了空中加油锥套的成熟气动布局，同时引入导弹滚转副翼的陀螺稳定原理，解决拖曳状态下多自由度姿态扰动问题。从结构组成来看，整体采用类锥型脱壳分体设计，主体承力段为锥形流线壳体，外部布置四片对称安定面，在拖曳飞行过程中，安定面与来流形成固定迎角，提供俯仰与偏航方向的稳定力矩，抑制拖曳过程中的上下摆动与左右偏航，保证拖曳体始终保持与来流方向一致的姿态。装置内部集成了陀螺旋转稳定组件，该组件参考导弹滚转阻尼陀螺的结构形式，在高速气流作用下自旋产生陀螺力矩，抵消滚转方向的扰动，避免拖曳体出现绕轴线的连续滚转，保证拖曳过程中姿态的可控性。

　　从安装边界来看，装置整体采用分体式脱壳结构，收纳状态下可完全装入适配直径的发射筒内，外轮廓与发射筒内壁间隙控制在合理范围，避免装填过程中出现卡滞；展开状态下安定面完全弹出，最大外径满足拖曳过程的气动阻尼需求，同时不会与拖曳缆绳、母机挂载点发生运动干涉。在实际应用场景中，这类拖曳稳定装置可作为空中拖曳靶标的稳定载体，也可作为拖曳式诱饵的主体结构，在作战训练、电子对抗场景中，通过母机挂载发射后拖曳飞行，模拟真实飞行器的雷达反射特性与运动特征，为训练、对抗提供逼真的目标源。

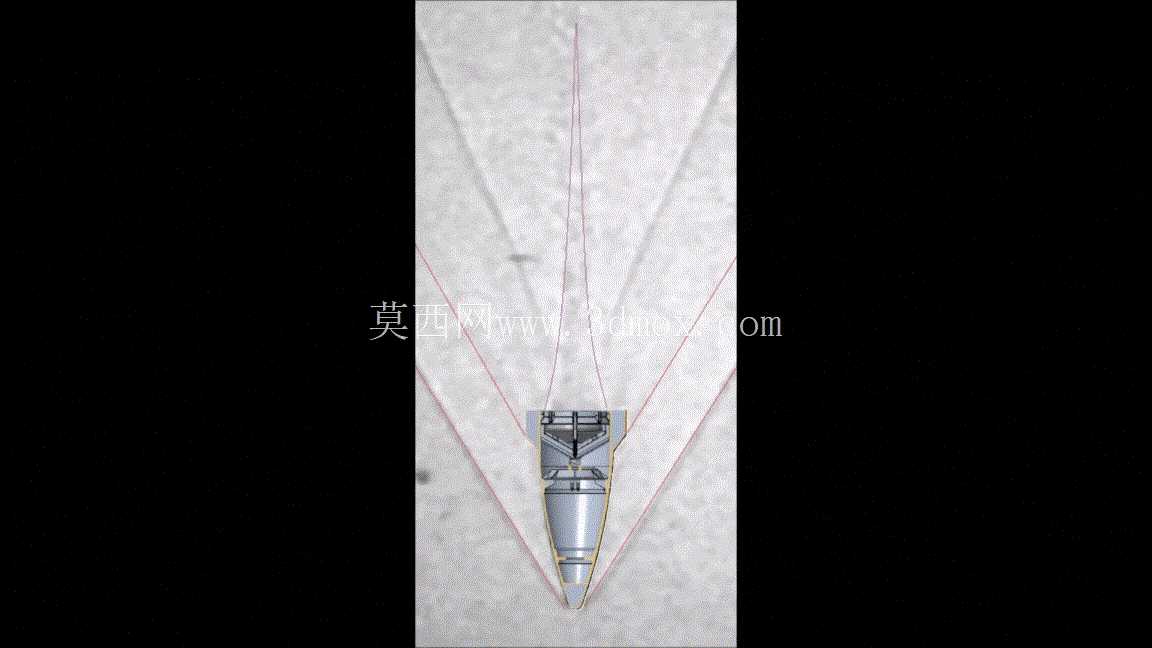

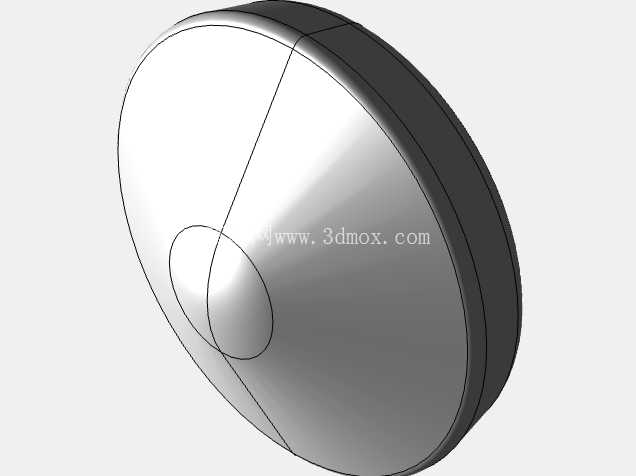

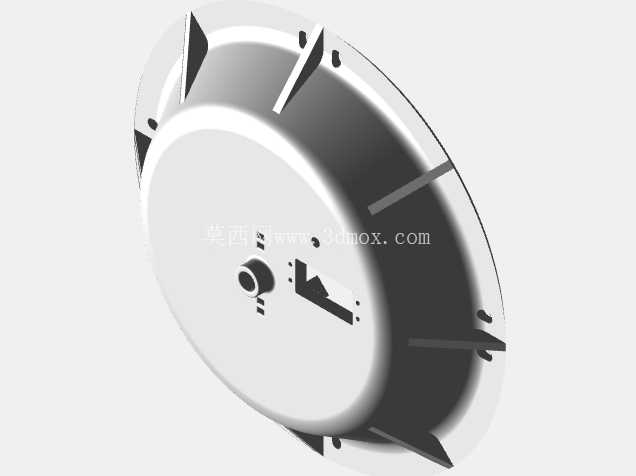

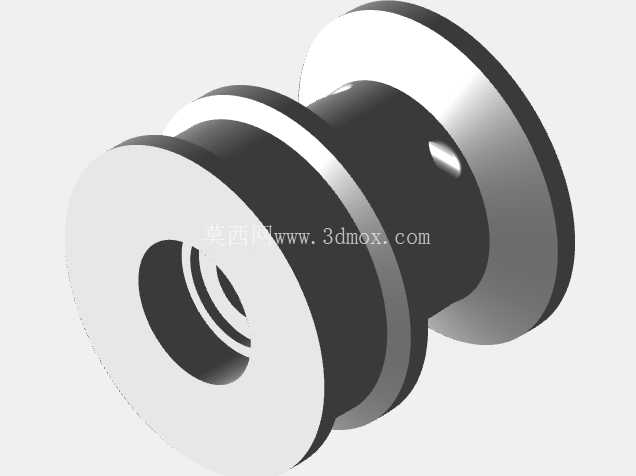

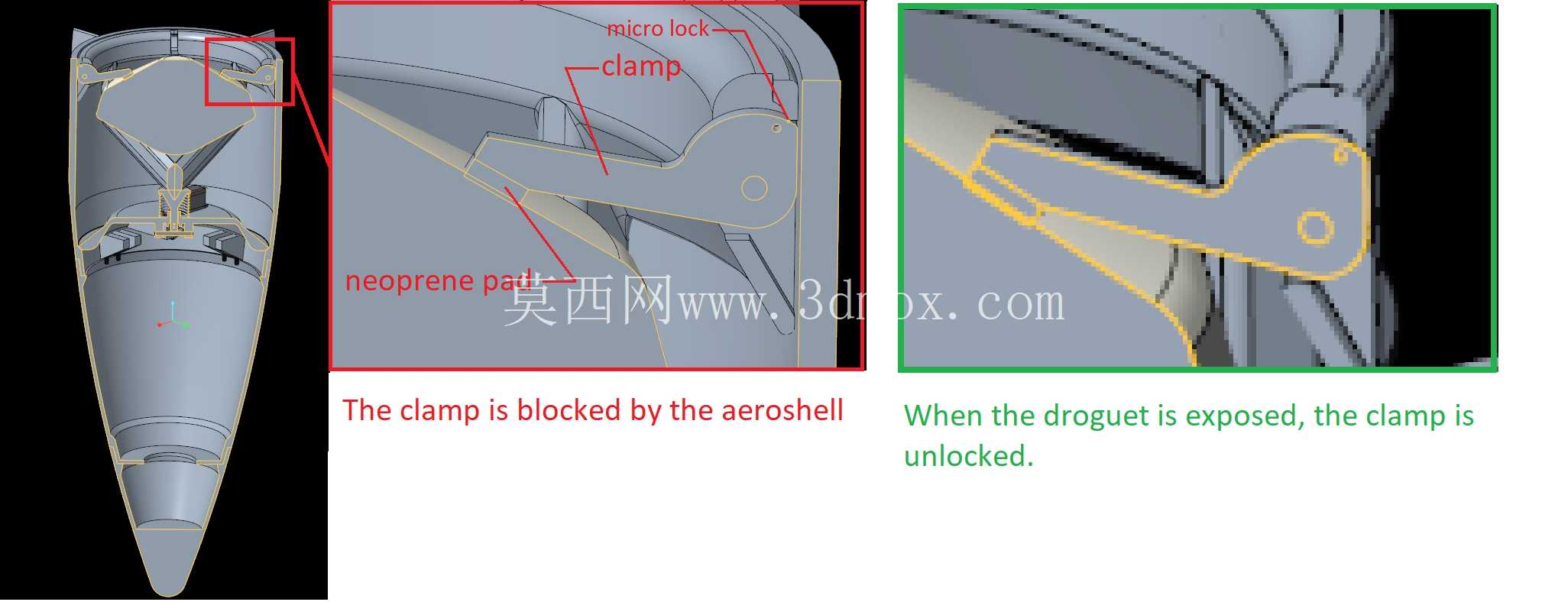

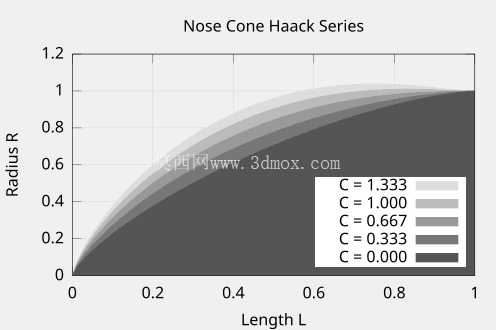

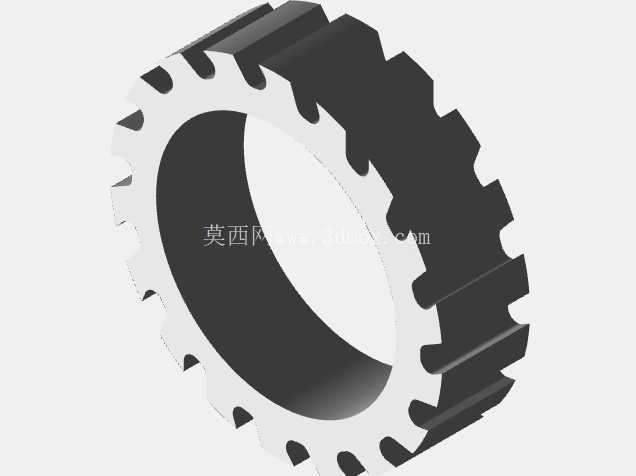

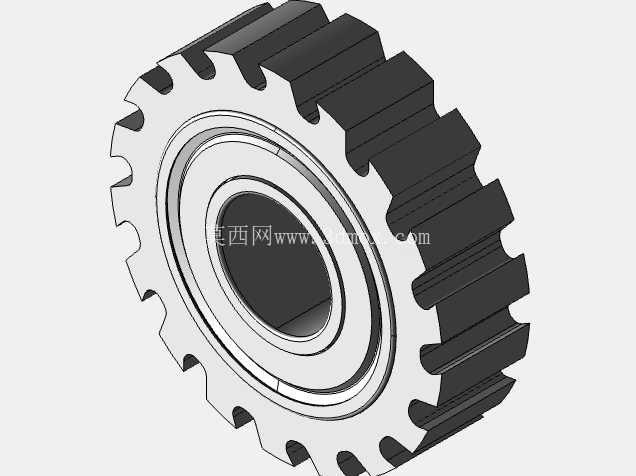

　　设计过程中重点考虑了高速气流下的结构强度问题，锥形壳体采用薄壁加筋结构，在保证整体刚度的前提下尽可能降低结构重量，减少拖曳缆绳的载荷；安定面与主体采用铰接式连接结构，收纳时贴合壳体表面，出筒后在弹簧力与气动力共同作用下自动展开到位并锁定，无需额外驱动机构，提升结构可靠性。陀螺稳定组件的轴承采用低摩擦密封轴承，保证在高速气流驱动下能够持续稳定自旋，同时具备一定的抗沙尘、抗雨水侵蚀能力，适应复杂空中使用环境。装置前端设置拖曳缆绳连接点，连接点采用万向铰结构，可自适应缆绳的角度变化，避免连接部位出现应力集中导致结构断裂；尾部设置阻尼伞状结构，配合主体安定面进一步提升整体气动阻尼，降低高速拖曳下的姿态震荡幅度。从气动设计细节来看，锥形壳体的锥角经过多轮流场仿真优化，在亚音速拖曳状态下，壳体表面气流附着性好，不会出现大面积气流分离导致的阻力激增与姿态失稳；安定面的翼型采用低阻对称翼型，在不同迎角下都能提供稳定的恢复力矩，同时不会产生过大的阻力增加母机的飞行负担。陀螺组件的自旋叶片角度经过匹配设计，在常用拖曳速度区间内，自旋转速维持在合理范围，既能够产生足够的陀螺稳定力矩，又不会因转速过高导致轴承磨损加剧、结构振动过大。

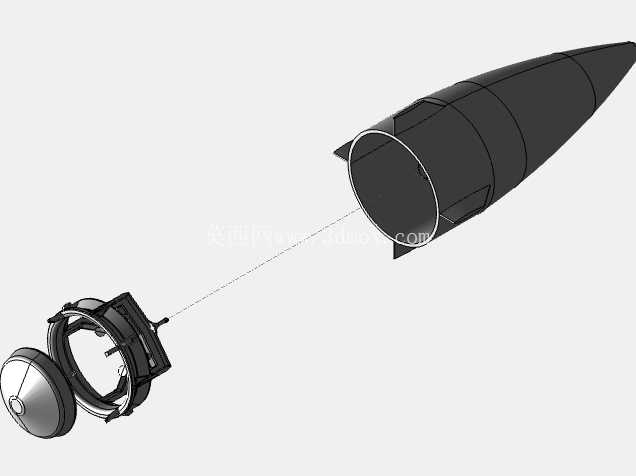

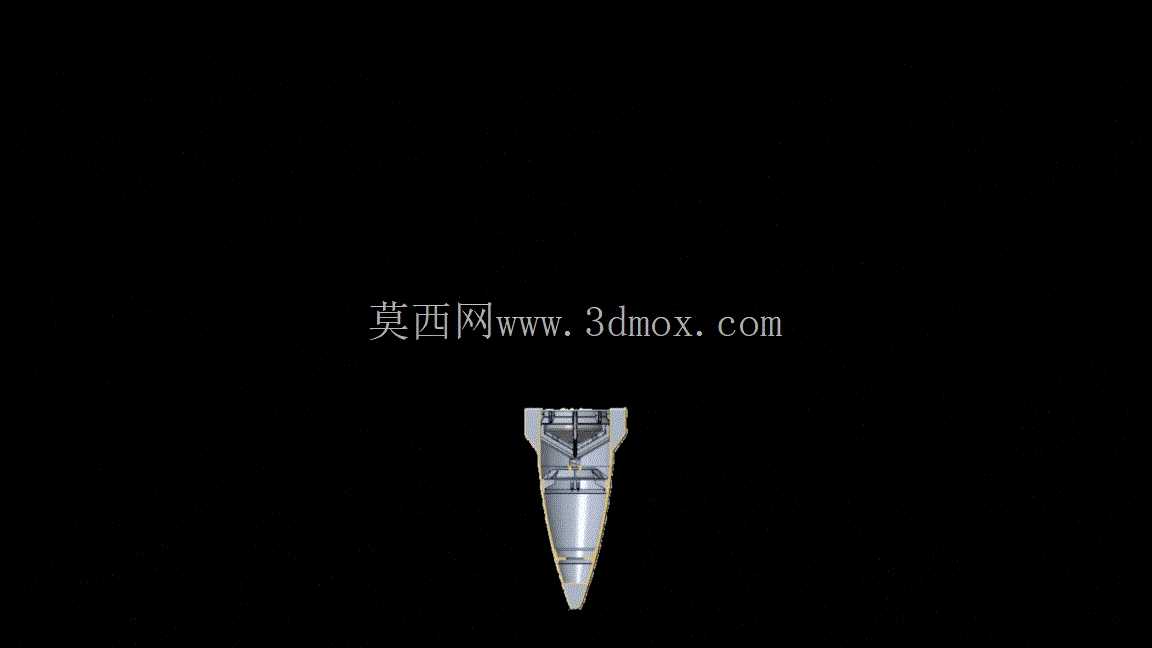

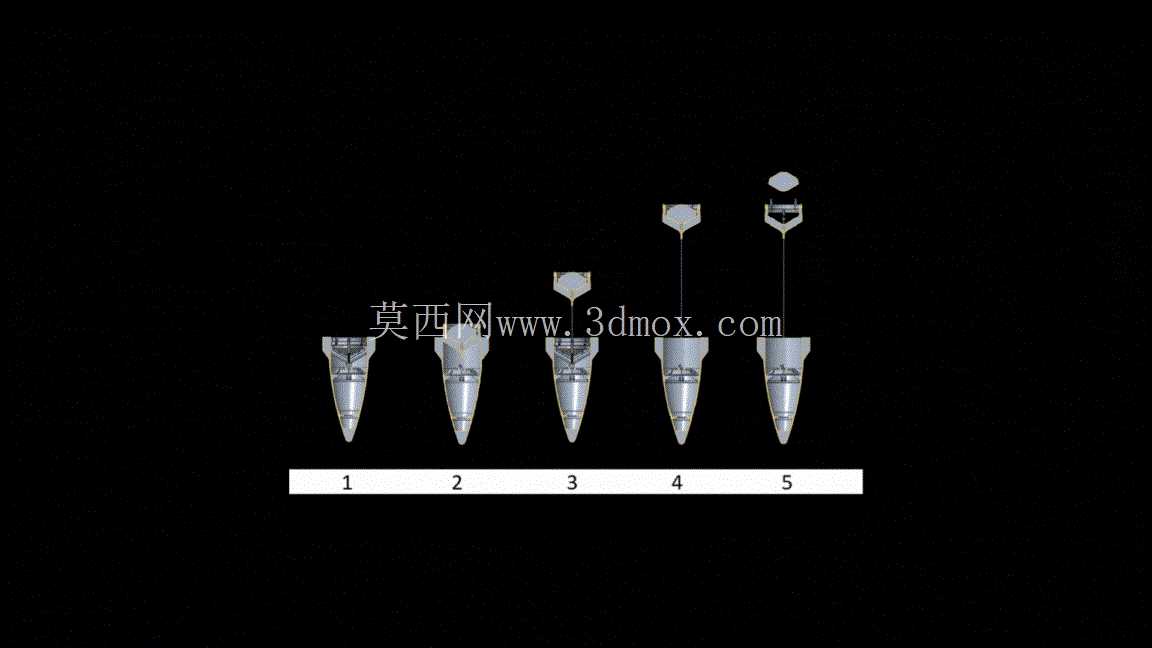

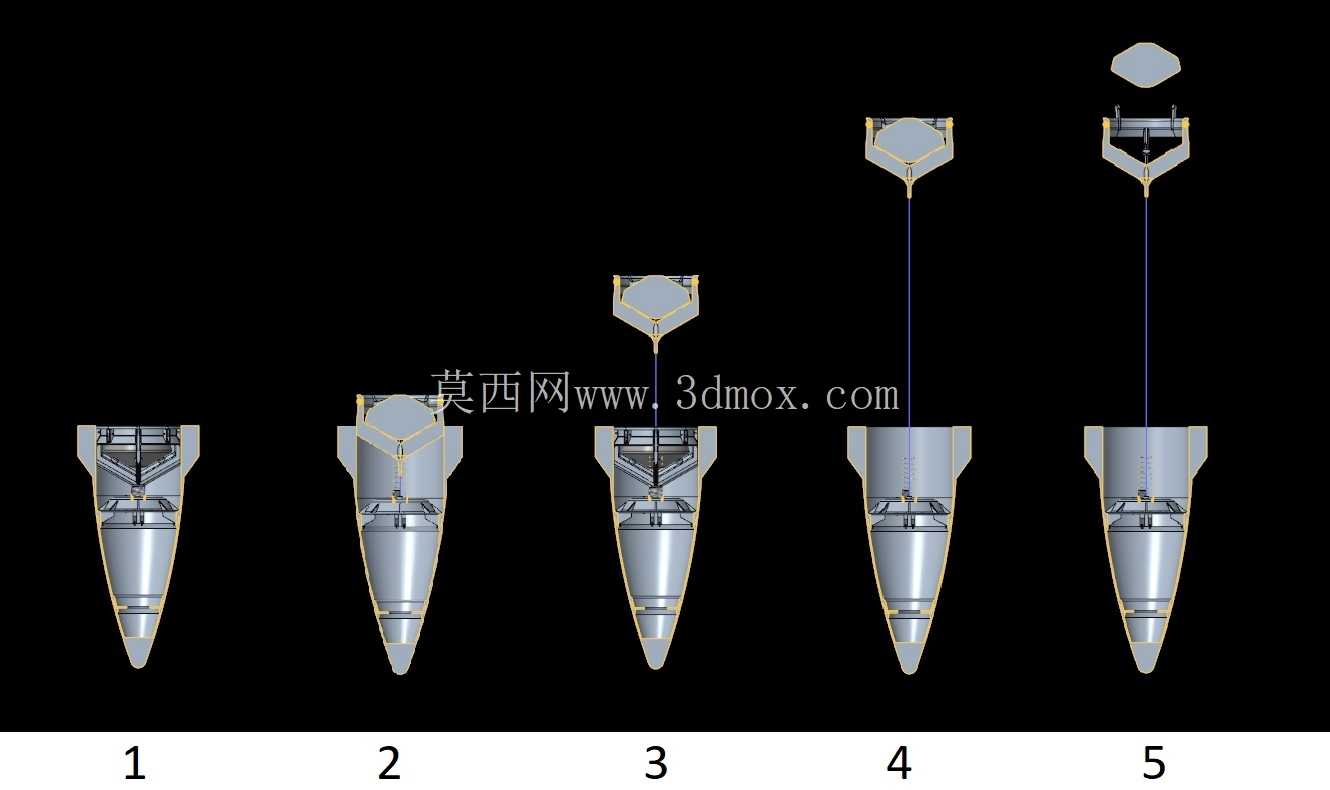

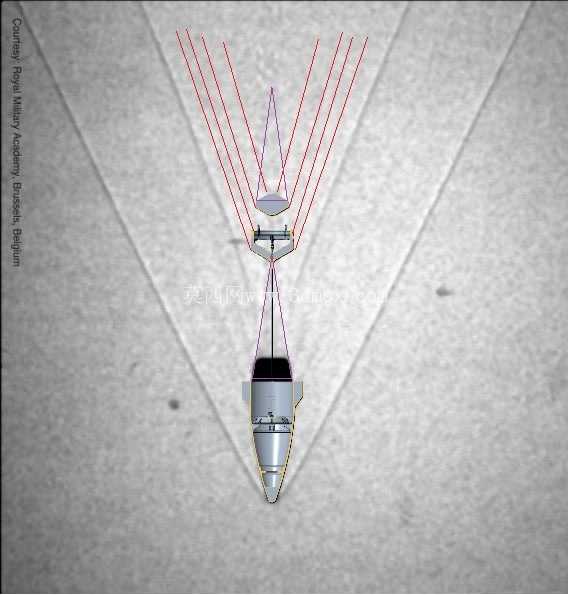

　　分体脱壳结构的分离机构采用剪切销锁定设计，发射时在发射推力作用下剪切销断裂，前后脱壳段沿预设滑道分离，不会与主体结构发生碰撞，分离后主体结构在气流作用下自动进入稳定拖曳状态，整个分离过程无需额外时序控制，依靠气动力与机械结构即可完成，大幅提升了装置的工作可靠性。在结构选材方面，主体壳体采用高强度轻质铝合金材料，安定面采用复合材料夹层结构，在保证结构强度的同时有效降低整体重量，陀螺组件的旋转部件采用不锈钢材料，提升耐磨性能与高速旋转下的结构强度，连接部位的紧固件均采用航空标准件，满足空中使用的环境适应性要求。
