六轮差速Arduino避障移动小车结构设计

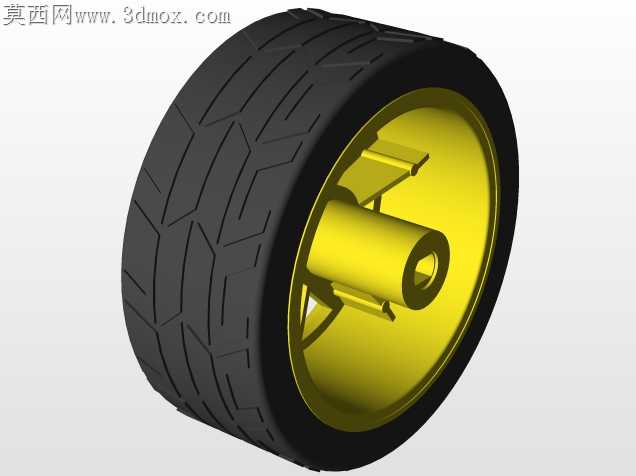

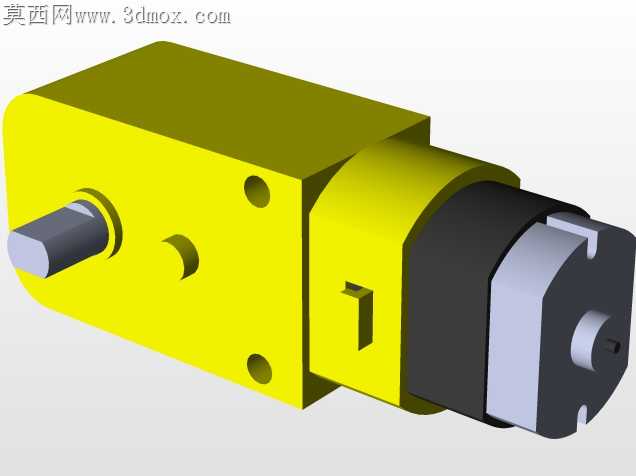

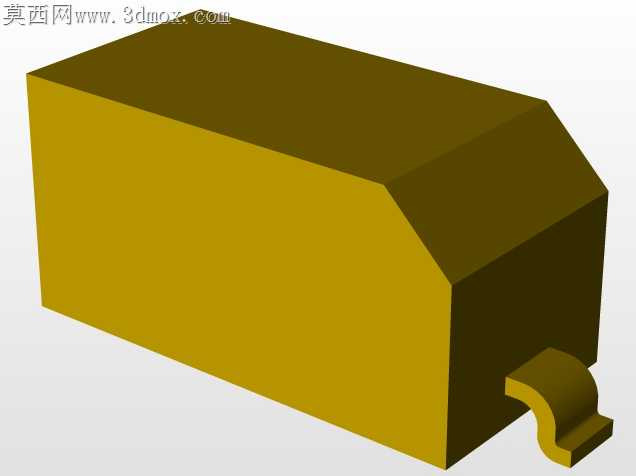

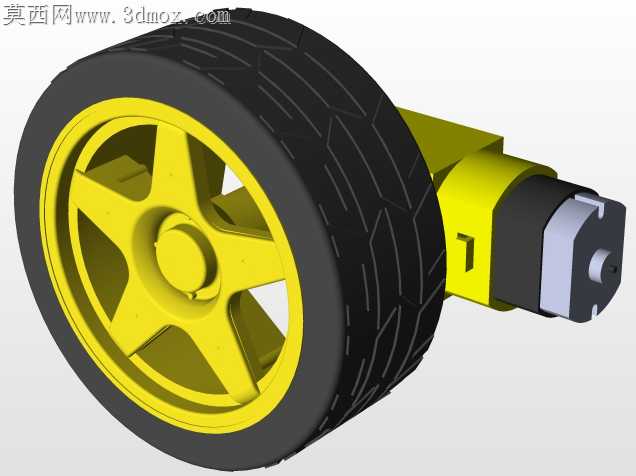

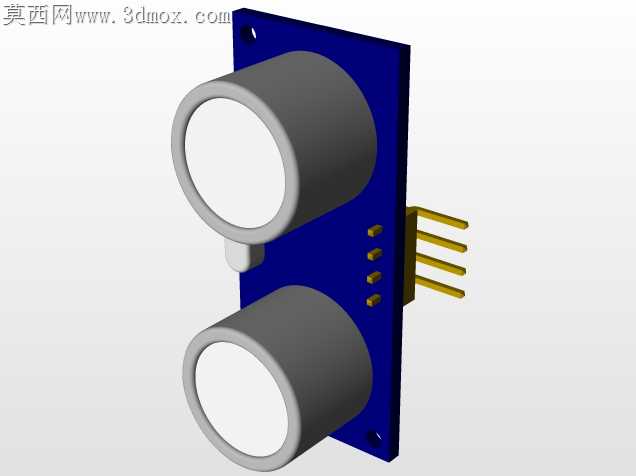

轮式移动底盘在非平整铺装路面行驶时，常出现单侧轮悬空、驱动力分配失衡、传感器探测角度偏移的问题，这套六轮避障小车的结构设计，从装配公差匹配与落地工况适配层面做了针对性的取舍。底盘承载横梁选用轻质层压木质板材，并非随意选用低成本材料，而是刻意利用板材的微形变特性，抵消六轮着地时的安装平面度误差——如果采用刚性金属横梁，四个角轮的轴孔同轴度公差需要控制在0.02mm以内才能保证全轮贴合地面，加工成本会抬升三倍以上，木质横梁在锁紧轮轴座时允许产生0.1mm以内的自适应形变，哪怕3D打印的轴座存在轻微翘曲变形，装配后也能让六个轮胎均匀接触地面，不会出现个别轮空转丢步的情况。驱动单元采用双侧双电机同轴布置，黄色的减速电机外壳直接卡入横梁预留的定位槽内，没有额外设计电机固定压片，槽位的宽度公差比电机外壳外径小0.15mm，装配时靠木质槽位的弹性张紧力抱紧电机，既省去了螺丝固定的工序，也能在小车发生碰撞时让电机产生微小位移缓冲冲击力，避免减速齿轮组受硬冲击崩齿。前端的超声波传感器安装支架特意做了抬高设计，传感器探测面距离地面高度达到120mm，避开了轮体转动时带起的地面浮尘干扰区，支架与底盘之间预留了2mm的调节间隙，可以根据实际行驶场景上下微调探测角度，比如在桌面实训场景下压低角度探测边缘落差，在地面竞速场景下抬高角度提前探测远距离障碍物。供电电池直接横置在两组电机之间的空腔内，电池重心恰好落在六轮围成的支撑面几何中心，哪怕小车以0.8m/s的速度急转向，侧倾角度也能控制在5度以内，不会出现侧翻。轮胎与轮毂的配合没有采用胶水粘接，轮毂外圈做了三道环形凸筋，装配时靠橡胶轮胎的自身弹性箍紧凸筋，既方便后期更换不同胎纹的轮胎适配不同路面，也避免了胶水腐蚀橡胶导致的轮胎开裂问题。接线端子全部藏在蓝色的接线盒内，盒体侧面开了斜向的出线槽，走线时导线顺着槽位自然弯折，不会出现导线被轮体卷磨破皮的隐患，盒盖采用卡扣式固定，调试时不用拧螺丝就能快速开盖调整接线。这套结构没有追求极致的加工精度，反而通过材料特性与公差配合的取舍，让普通3D打印件、常规标准件就能装配出行驶稳定的避障小车，非常适合电子实训、机器人竞赛入门阶段的快速制作验证。
