单缸往复式活塞动力机构结构设计

　　这套动力机构的结构设计，核心围绕小排量内燃动力的基础做功逻辑展开，首先从应用场景来看，这类单缸结构常被适配在小型通用动力单元上，覆盖便携发电设备、小型园林作业机具、迷你摩托类代步载具、航模及教学演示教具等多个场景，这类场景对动力单元的体积、自重、维护便捷性要求较高，不需要多缸结构的高功率输出，反而更看重结构简单可靠、拆装维护门槛低的特性。

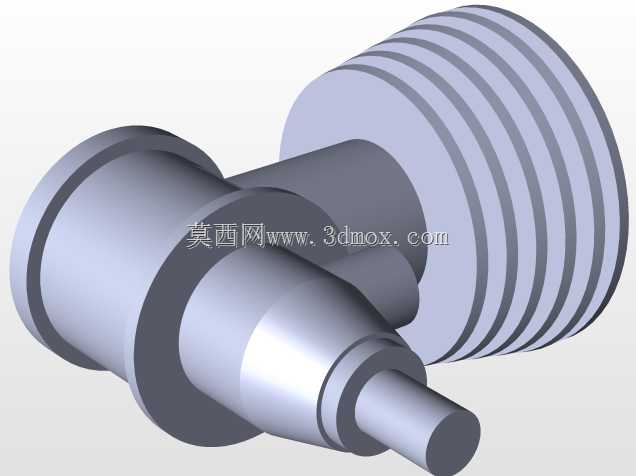

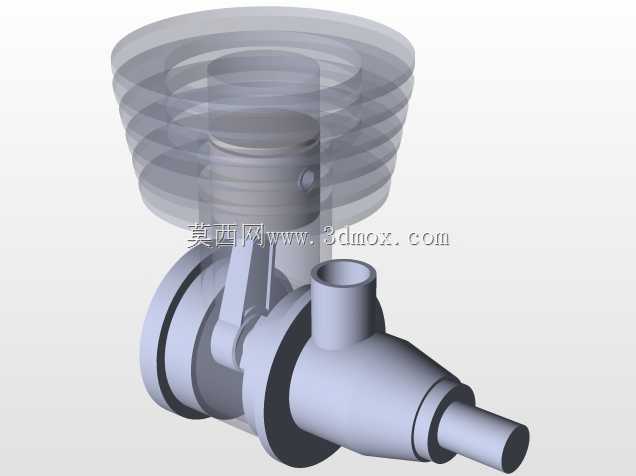

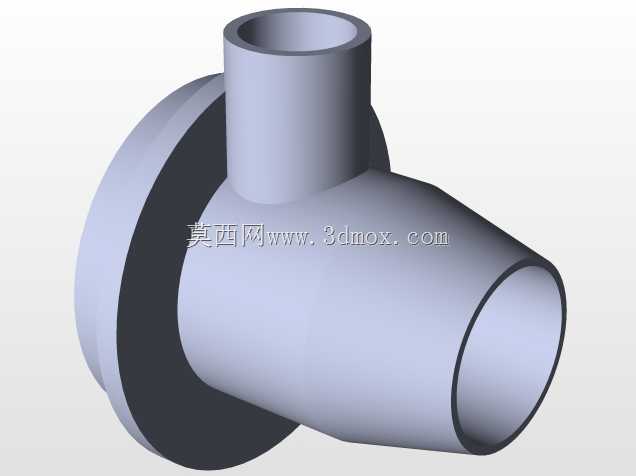

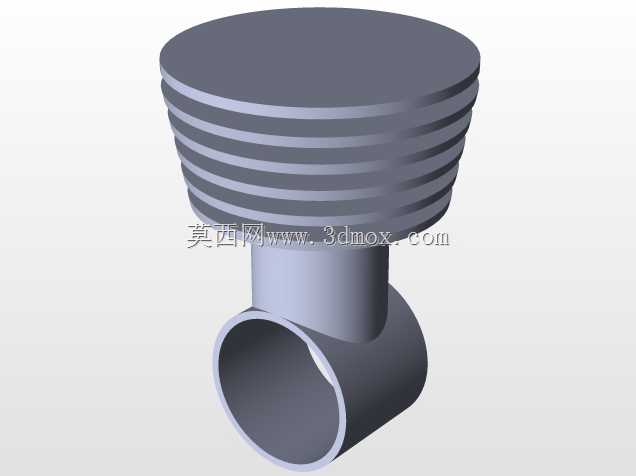

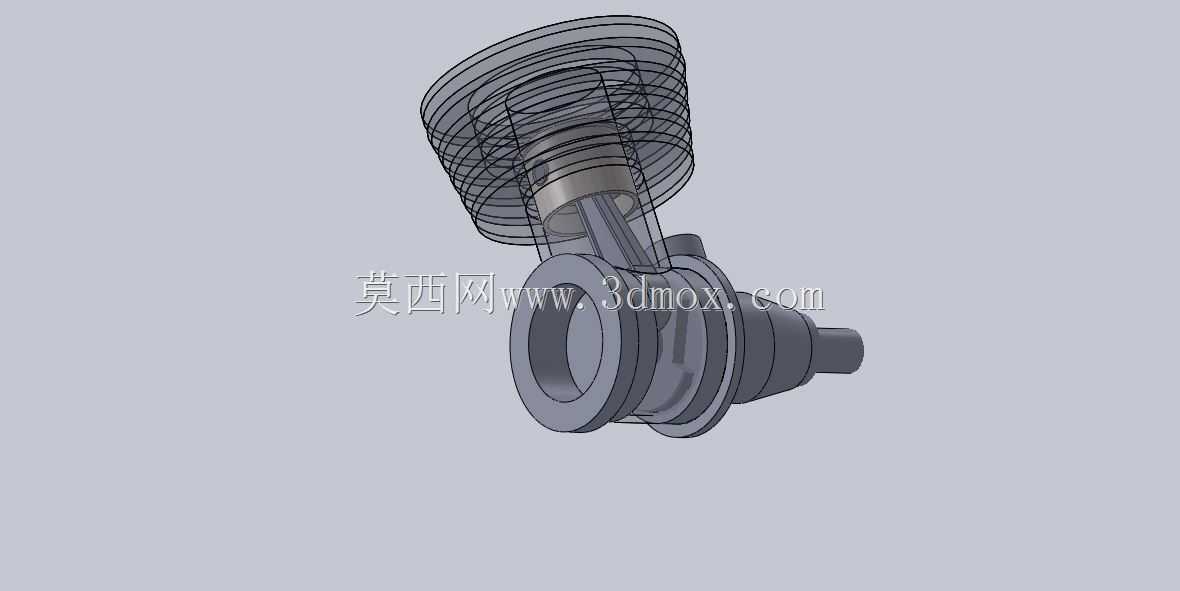

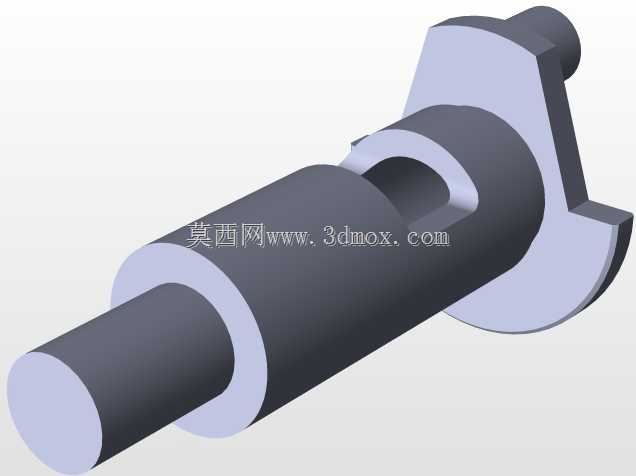

　　从功能特性层面拆解，整套结构完成了内燃动力四个核心行程的机械传递逻辑：顶部带多层环形鳍片的部分是气缸散热段，这类鳍片结构是风冷散热的典型设计，不需要额外布置水冷管路、水泵、散热腔体，能大幅压缩整体结构体积，鳍片的排布间距、厚度都经过匹配，保证做功过程中气缸壁的热量能快速通过空气对流散出，避免缸内温度过高导致的润滑失效、部件膨胀卡滞问题。气缸内部的活塞通过活塞销与连杆小头连接，连杆大头则套接在曲轴的曲柄销位置，这套曲柄连杆机构能把活塞在缸内的上下直线往复运动，直接转化为曲轴的旋转动力输出，曲轴的输出端做了阶梯轴设计，预留了键槽安装位，方便外接飞轮、传动齿轮或者皮带轮，把动力传递到后端的作业负载上。缸体侧面预留的管状接口是进排气通路的安装位，可直接适配化油器或者节气门组件，完成油气混合气的导入与燃烧后废气的排出。

　　设计思路上，整套结构优先做了运动干涉的规避验证：活塞在上止点、下止点两个极限位置时，活塞顶面与缸盖的预留间隙、连杆摆动时与曲轴箱内壁的间隙、曲轴转动时曲柄配重块与箱体内壁的安全距离都做了冗余预留，避免加工装配误差导致的运动卡滞。所有配合面的公差匹配都遵循通用机械设计规范：活塞与气缸壁的配合预留了热膨胀间隙，同时兼顾密封性能与运动顺滑度；连杆大小头的位置预留了轴瓦或者滚针轴承的安装空间，可根据实际使用场景的转速、负载要求选择适配的摩擦副结构，降低长期运转的磨损量。曲轴的配重块做了偏心优化，能抵消活塞往复运动产生的一阶惯性力，降低整套机构高速运转时的振动幅度，不需要额外加装复杂的平衡轴结构，进一步简化整体构造。

　　从安装边界与尺寸适配来看，整套机构的最大外轮廓集中在顶部散热鳍片的圆周范围，安装时可通过曲轴箱底部的安装法兰做固定，法兰上的安装孔位做了等距排布，适配通用的小型动力安装支架尺寸，不需要额外做定制化的转接结构。曲轴输出端的轴心线与气缸中心轴线呈垂直布局，安装时需要保证输出轴与后端负载的输入轴同轴度误差在允许范围内，避免长期运转产生的径向力损坏曲轴轴承。气缸顶部的散热鳍片上方需要预留足够的空气流通空间，不能被其他部件完全遮挡，否则会影响风冷散热效率，导致缸体温度超标。侧面的进排气接口朝向做了侧置设计，可根据安装空间的布局调整进气管、排气管的走向，不会和周边的安装结构产生位置冲突。

　　实际使用中，这套结构的拆解维护十分便捷，拆开曲轴箱的侧盖就能直接检查连杆、曲轴的磨损情况，抽出活塞就能快速更换活塞环等易损件，不需要复杂的专用工具，很适合非专业维修场景下的日常保养。结构本身没有集成复杂的配气机构、润滑管路，整体自重较轻，搬运和安装的人力成本很低，对于小功率需求的作业场景来说，动力输出的稳定性足够，故障率也远低于结构更复杂的多缸动力单元，在小型通用动力领域的适配性很强。
