舵机驱动木质连杆式机器人夹持爪结构

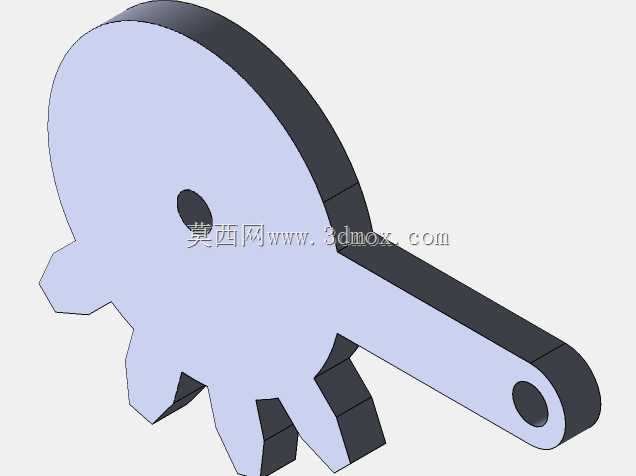

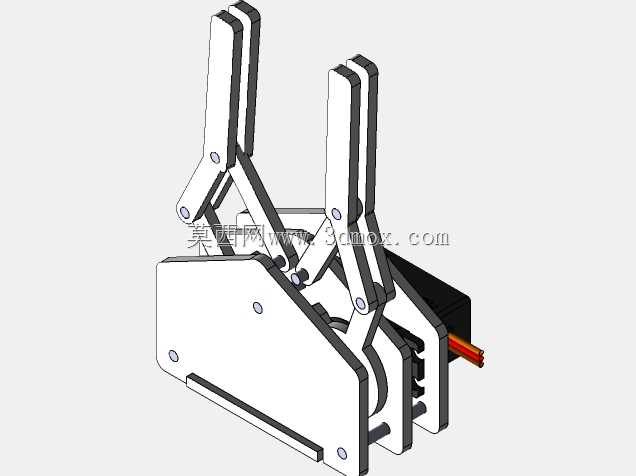

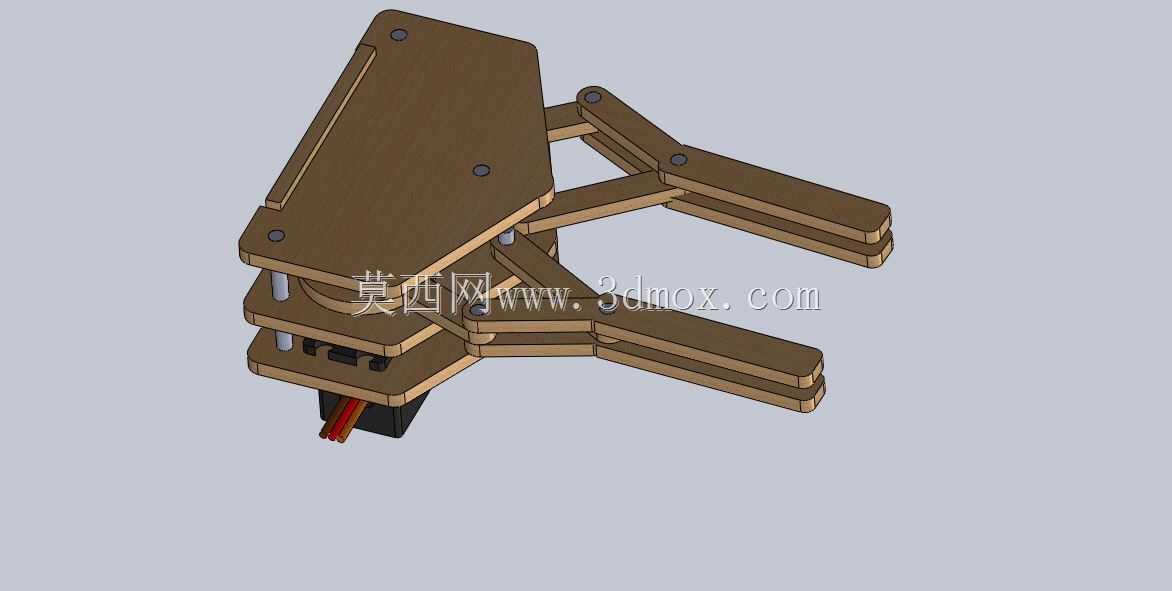

　　这套夹持机构采用层压木质板材作为主体结构材料，搭配微型舵机作为动力输出单元，整体采用对称式双摇杆连杆传动布局，属于典型的机器人末端执行器设计方案，可直接适配小型桌面级机械臂、教学实训机器人平台的末端安装接口，完成轻载工况下的物件抓取、搬运、移位作业。从结构传动逻辑来看，舵机的旋转输出端直接与中心驱动摆臂连接，摆臂两端通过铰接销轴分别连接左右两组对称的四连杆组件，每组连杆组件对应一个夹持指爪，当舵机带动中心摆臂转动时，两侧连杆会同步带动指爪绕根部固定铰接点做开合运动，这种对称传动的设计可以保证两侧指爪的运动行程完全同步，不会出现单侧偏摆导致的夹持对位偏差，同时连杆传动的力放大特性可以将舵机的输出扭矩有效传递到指爪末端，

　　在不提升舵机功率参数的前提下获得足够的夹持力，适配重量在500g以内的规则形状物件抓取需求。在实际应用场景中，这类夹持爪常被用于高校机器人工程专业的实训教学、青少年科创竞赛的机器人作品搭建、小型桌面自动化分拣工位的轻载物料搬运，相比金属材质的同规格夹持器，木质层压板的加工门槛更低，仅通过激光切割即可完成所有结构件的下料，不需要额外的铣削、表面处理工序，装配时仅需标准M2/M3规格的铰接销轴与紧固件即可完成整机组装，非常适合快速原型验证场景下的快速迭代制作。从安装边界维度来看，整套机构的动力端预留了标准的微型舵机安装位，可直接适配HD-1250MG这类常见的9g/12g规格金属齿舵机，舵机的信号线与供电线可从机构底座的中心走线槽引出，

　　不会与运动的连杆组件产生干涉；整体结构的横向最大开合行程可通过调整中心驱动摆臂的长度进行适配，默认状态下指爪完全张开时的横向跨度约85mm，完全闭合时两指爪的最小间隙可控制在2mm以内，可稳定夹持厚度在3mm至80mm之间的方形、圆形物件，指爪内侧预留了可粘贴防滑垫片的平面区域，实际使用时可根据被抓取物件的表面材质粘贴橡胶、泡棉类防滑层，进一步提升夹持稳定性，避免硬质指爪直接接触物件表面造成刮损。在设计细节处理上，所有连杆的铰接孔位都做了同轴度公差匹配，孔位与销轴的配合间隙控制在0.1mm以内，既保证连杆转动时无卡滞，也不会因为间隙过大导致指爪夹持时出现晃动虚位；层压板的拼接位置采用定位凸台加紧固件的双重固定方式，

　　避免长期往复运动后结构件出现松脱移位；指爪的外形采用了渐变收窄的设计，根部宽度更大以保证结构强度，末端适当收窄以提升狭小空间内的取件适配性，当需要伸入浅腔类结构内部取件时，窄型指爪末端可以避开腔体侧壁的干涉，顺利抵达物件的夹持位置。从运动特性来看，整套机构的开合运动全程无死点位置，舵机在0-180度的标准转动行程内即可覆盖指爪从完全张开到完全闭合的全部动作，不需要额外设置机械限位结构，舵机的扭矩输出曲线在整个开合行程内都保持平稳，不会出现传动角过小导致的机构自锁问题，日常维护时仅需定期在铰接销轴位置添加少量润滑脂，即可长期保持运动顺畅，不需要复杂的调校维护流程。
