大尺寸点阵式Arduino数字LED时钟结构设计

这款大尺寸点阵数字时钟的设计，最初是面向公共空间醒目计时需求开发的，常见于厂房车间入口、大型办公区开放工位区、创客空间展示墙、商业门店门头这类需要远距离清晰读时的场景，相比常规小尺寸桌面时钟，1.25m*0.6m的整体幅面能保证15米外的人员无需凑近就能快速识别时间信息，避免小尺寸显示在开阔空间里辨识度不足的问题。

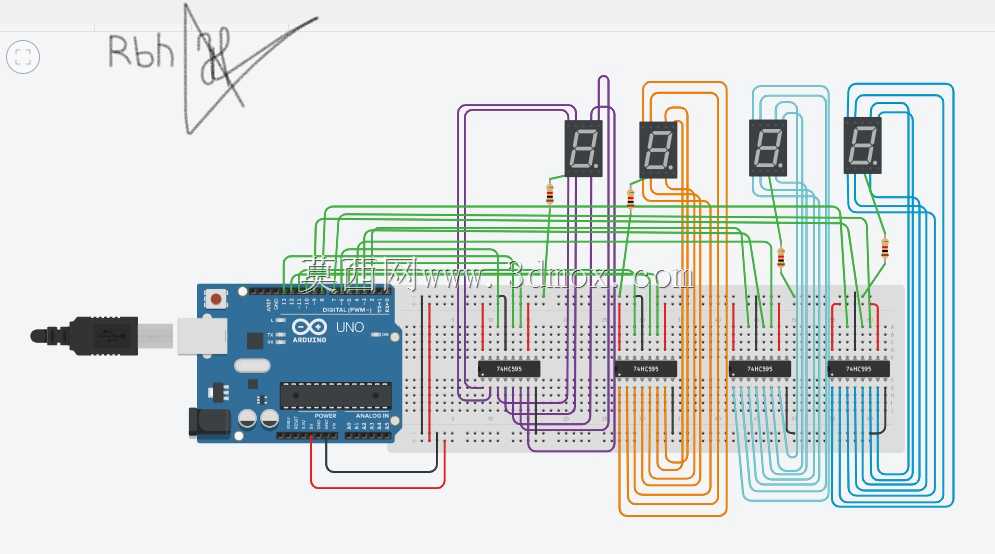

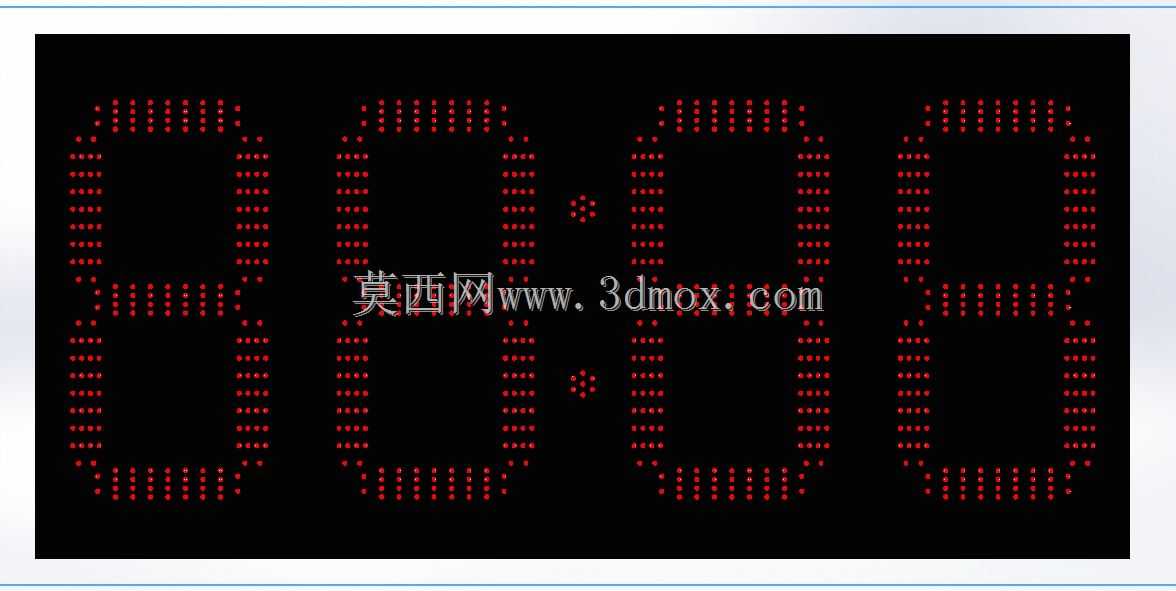

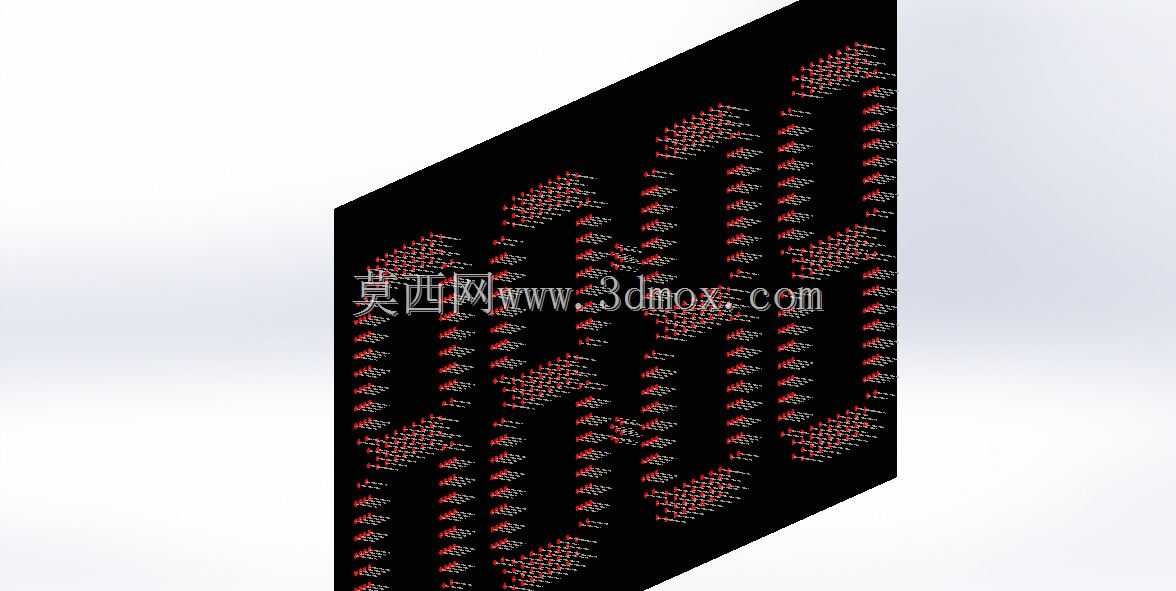

从功能实现逻辑上，设计时没有采用成品数码管模块，而是选用910颗5mm红色直插LED作为显示单元，通过逐点点阵排布组成四位数字加中间冒号的显示结构，红色LED的波长在室内各类光照环境下都有较高的对比度，哪怕是窗边强光直射或者车间照明全开的环境下，也不会出现显示发虚、识别困难的情况。控制核心采用Arduino控制卡，电路排布时预留了足够的走线间距，避免大尺寸板面长线传输带来的信号干扰问题，每个LED的引脚焊接位都做了定位孔设计，组装时可以直接将LED卡入面板预设孔位，减少逐点对位的装配工作量。

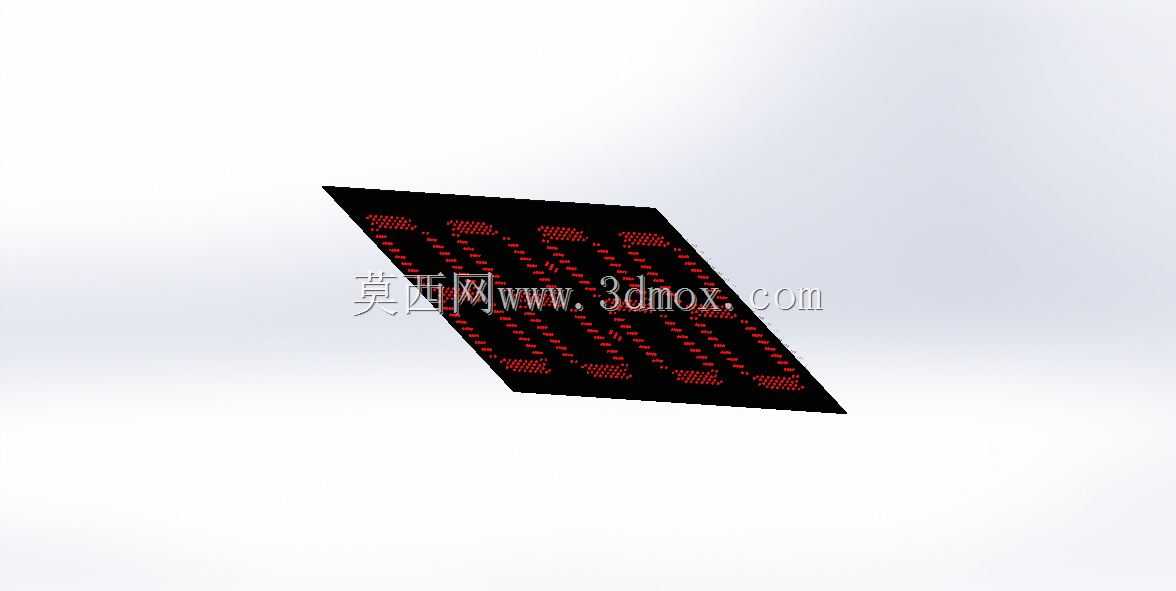

结构层面选用alucoband铝塑复合面板作为主承载板面，这种材料自重较轻，1.25m的长度下整体重量不到常规亚克力面板的三分之二，墙面安装时对挂点承重要求更低，同时材料本身的平整度足够，不会像薄PVC板那样在大尺寸幅面下出现中部翘曲的问题，面板边缘做了折边处理，既可以隐藏背部的走线与控制元件，也能提升整体板面的抗弯折强度，避免运输或者安装过程中出现边角变形。

设计过程中优先考虑了安装边界的适配性，背部挂点按照常规墙面挂装的间距标准设置，适配市面上常见的重型挂画挂钩、膨胀螺栓挂装方案，整体厚度控制在5cm以内，挂装后不会过度突出墙面，避免过往人员磕碰。时钟的供电模块集成在背部腔体的侧边位置，预留了标准DC供电接口，不需要额外外接复杂的供电线路，日常维护时只需要拆开背部的检修盖板就能更换故障LED或者调整控制程序，不需要整体将时钟从墙面拆下。

从实际使用的角度，这种点阵结构的时钟相比成品段码大屏时钟，可拓展性更强，后续如果需要增加温度显示、倒计时提示或者自定义字符显示功能，只需要调整Arduino内的控制程序，不需要改动整体硬件结构，对于需要个性化显示内容的场景适配性更好。组装时所有LED的点阵间距经过反复测算，既保证了近距离观看时点阵不会过于稀疏出现断字感，也避免了间距过小导致的LED数量过多、成本上升、功耗增加的问题，最终的显示效果在不同观看距离下都能保持较好的识别度，中间的冒号点位采用双LED交替闪烁的设计，和常规时钟的秒闪逻辑一致，符合大众的读时习惯。
