小批量装瓶生产线输送辅板结构设计

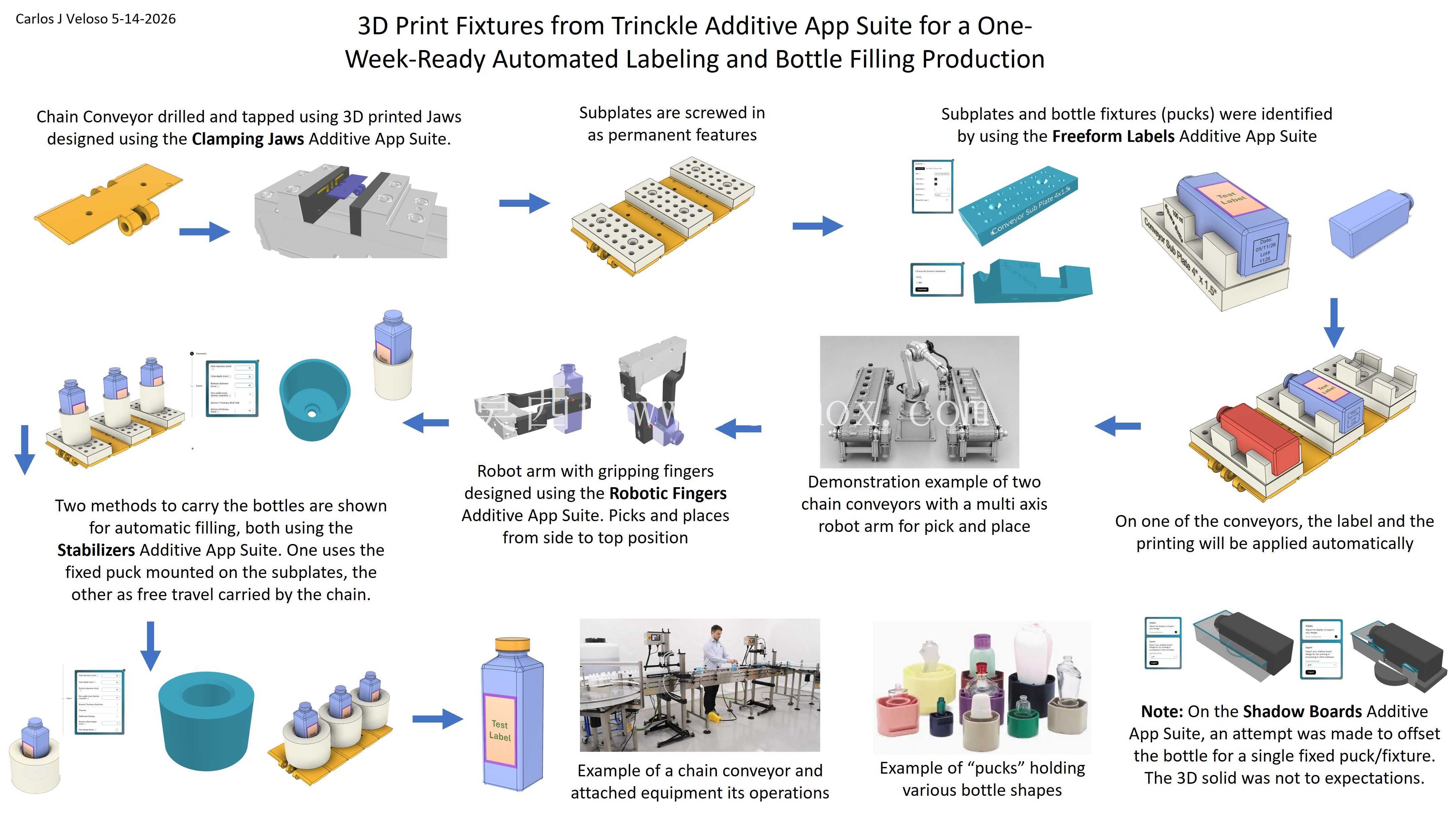

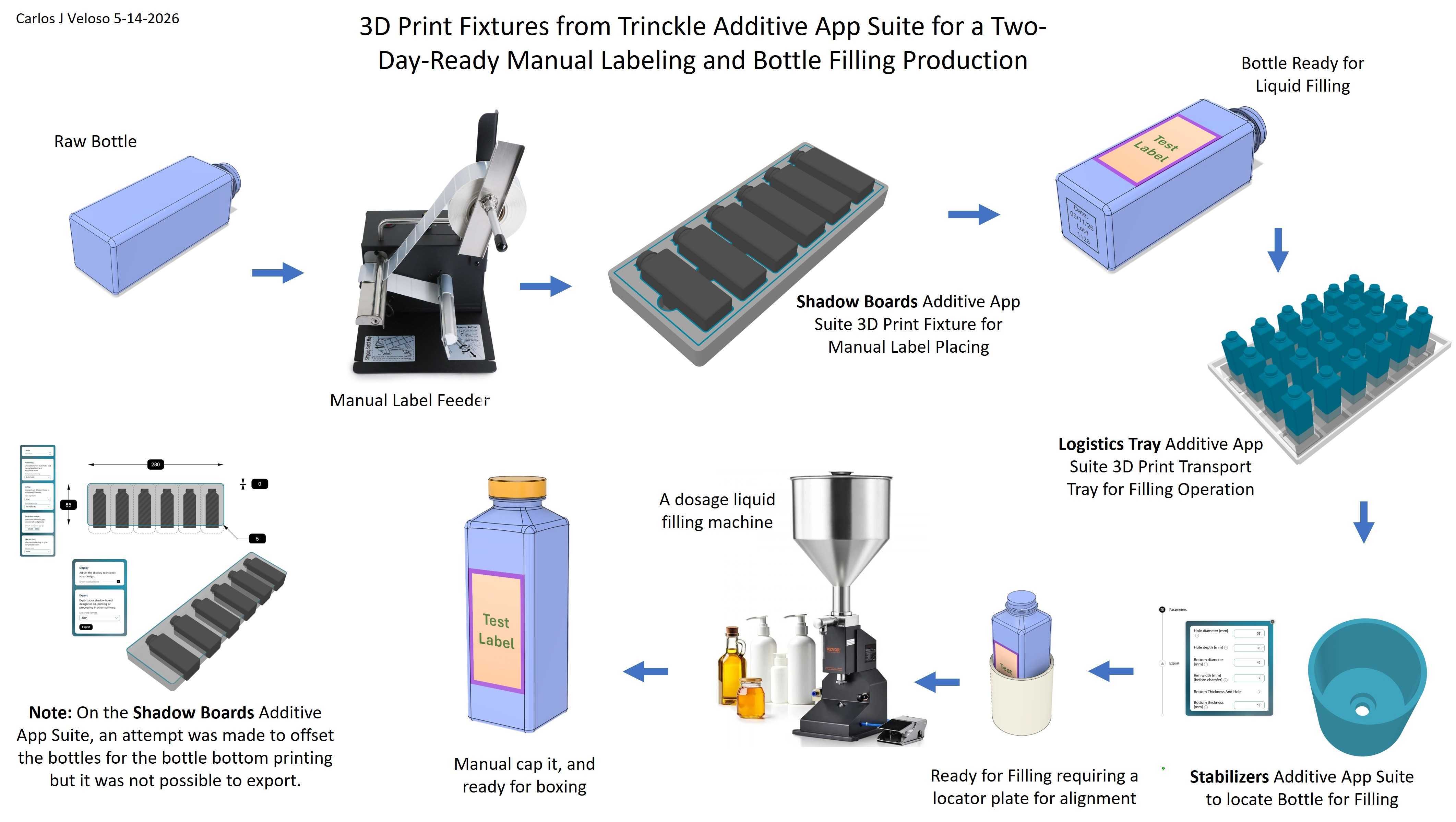

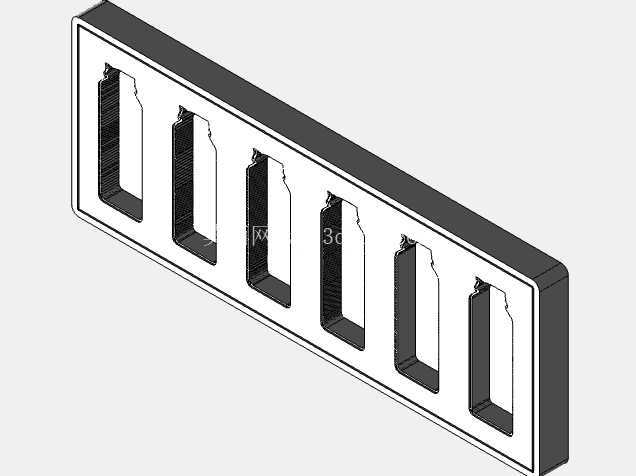

　　这套结构的核心定位是适配初创型小体量装瓶生产场景，解决传统定制输送辅件开模周期长、小批量制造成本高的痛点，整套结构完全围绕3D打印快速制造的工艺特性做适配，不需要额外的机加工工序就能完成制作，适合单批次几十到几百件的柔性生产需求。从实际使用场景来看，该结构直接对接小型输送线的工位衔接段，承担方瓶类容器在灌装、贴标工序间的定位输送功能，不需要额外调整输送线原有机架的安装孔位，就能直接替换原有通用输送板，适配边长750ml规格的方形容器，容器在板上的定位间隙控制在1.2mm，既不会因为间隙过大导致输送过程中瓶体歪斜，也不会因为间隙过小出现卡瓶、蹭瓶的问题。

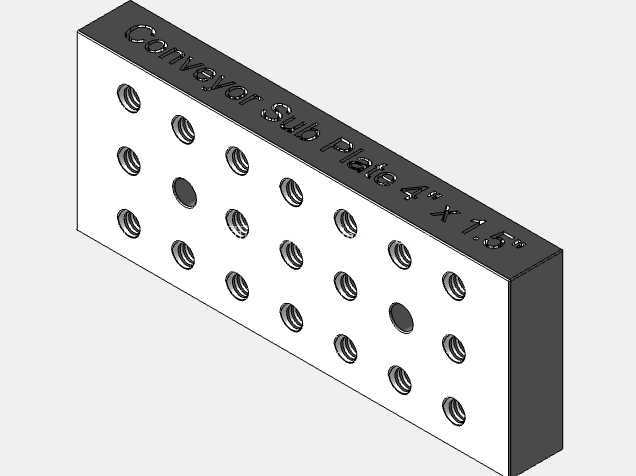

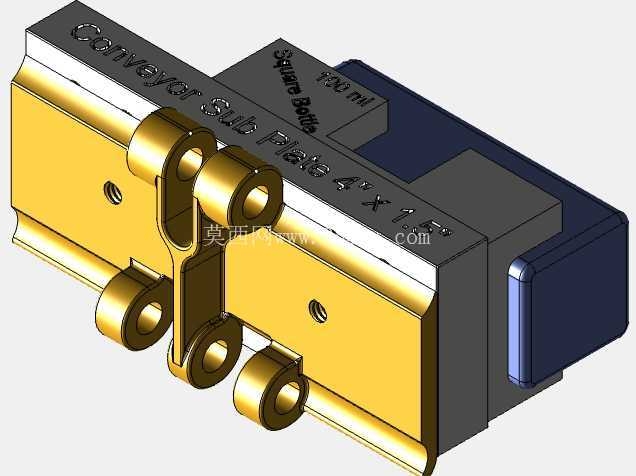

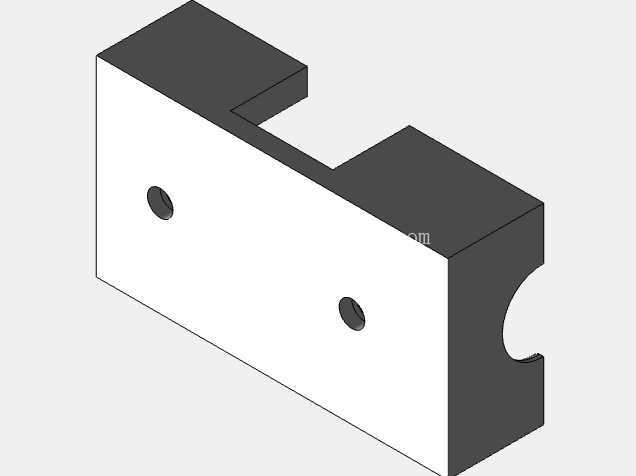

　　结构的安装边界完全匹配行业通用4英寸宽输送线的安装尺寸，板体总长度150mm，两侧的铰接耳孔同轴度公差控制在0.1mm以内，和输送链的连接销轴采用间隙配合，安装时不需要额外修配就能直接串接在输送链节上，板体上表面做了0.3mm的微凸纹理，增大和瓶底的摩擦力，避免输送启停阶段瓶体出现滑移错位。设计阶段完全摒弃了传统机加工件的设计思路，所有结构都做了3D打印工艺适配：铰接部位的壁厚做了梯度加厚处理，受力集中的耳孔位置壁厚达到4mm，非受力的板体中部壁厚控制在2mm，既保证整体结构的抗冲击强度，又能减少打印耗材的用量，缩短打印周期；所有转角位置都做了R2以上的圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂，也能减少打印支撑的用量，打印完成后只需要简单去除支撑毛刺就能直接投入使用，不需要后续的打磨、喷涂等表面处理工序。

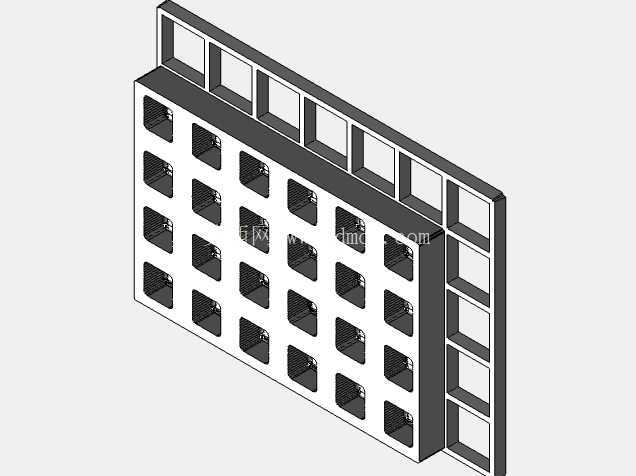

　　从功能特性来看，这套输送辅板除了基础的输送承载功能，还集成了瓶体侧向定位的结构，板体侧边的挡边高度刚好和瓶身下部的加强筋位置齐平，输送过程中挡边不会接触瓶身的标签粘贴区域，避免蹭花未干的标签油墨；板体上预留的两个沉头安装孔，可以根据不同的生产需求加装导向条、检测挡片等附属配件，不需要对板体做二次加工就能适配不同的工位需求，比如在灌装工位加装瓶体定位弹片，在贴标工位加装传感器触发挡片，都可以直接利用预留孔位安装。

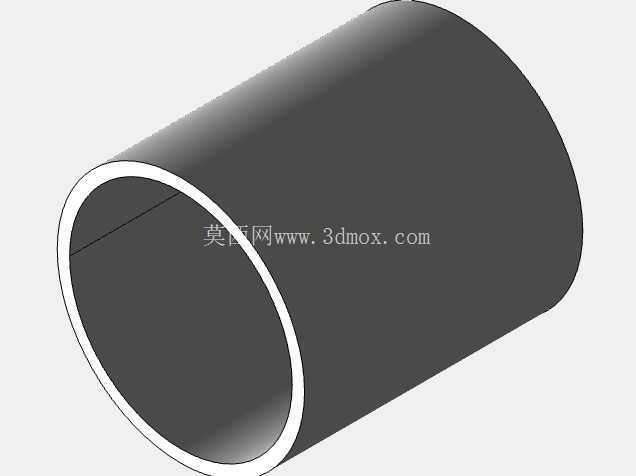

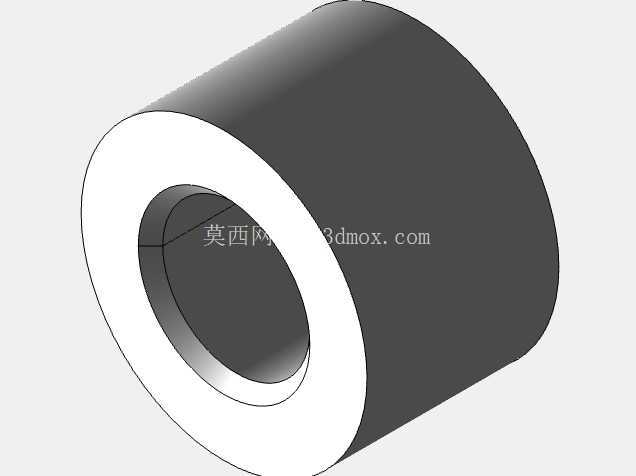

　　在实际生产验证中，采用常规PLA耗材打印的辅板，在常温生产环境下连续输送3000件以上瓶体没有出现铰接孔磨损、板体变形的问题，如果采用PETG或者ABS耗材打印，还能适配有一定温度要求的灌装生产场景，比如温瓶、热灌装工序的输送需求。整套结构的设计逻辑完全围绕小批量柔性生产的核心需求，没有冗余的功能结构，所有尺寸都做了通用化适配，不需要针对不同的输送线做定制化修改，3D打印完成后可以直接上线使用，对于初创型的小规模装瓶生产主体来说，能够大幅缩短产线搭建的周期，降低工装辅件的投入成本，不需要依赖传统的机加工供应链就能快速完成产线的迭代调整，比如更换瓶型的时候只需要修改三维模型的定位尺寸，几个小时内就能打印出适配的新辅板，完全匹配小批量生产快速周转的核心诉求。结构的铰接部位做了自润滑的结构设计，耳孔位置预留了0.2mm的储油间隙，日常维护只需要定期涂抹少量润滑脂就能保证铰接转动顺畅，不会出现输送过程中板体卡滞、异响的问题；板体的底面和输送线导轨的接触位置做了1mm的凸台设计，减少板体和导轨的接触面积，降低输送过程中的摩擦阻力，减少输送电机的负载损耗。
