适配3D打印机床监控的桁架式相机安装支架

　　在桌面级FDM3D打印设备的日常运维场景里，打印过程的翘边、堵头、耗材耗尽等异常如果不能及时发现，往往会造成数小时的打印时长浪费，甚至损坏打印平台与挤出头组件，不少从业者会选择加装外置监控相机来实时掌握打印状态，但常规的桌面支架、磁吸夹具要么高度不足，容易被打印件、线轨护罩遮挡视野，要么固定位置受限，无法完整覆盖整个打印平台的作业区域，这款桁架式相机安装支架正是针对这一实际使用痛点设计的结构方案。

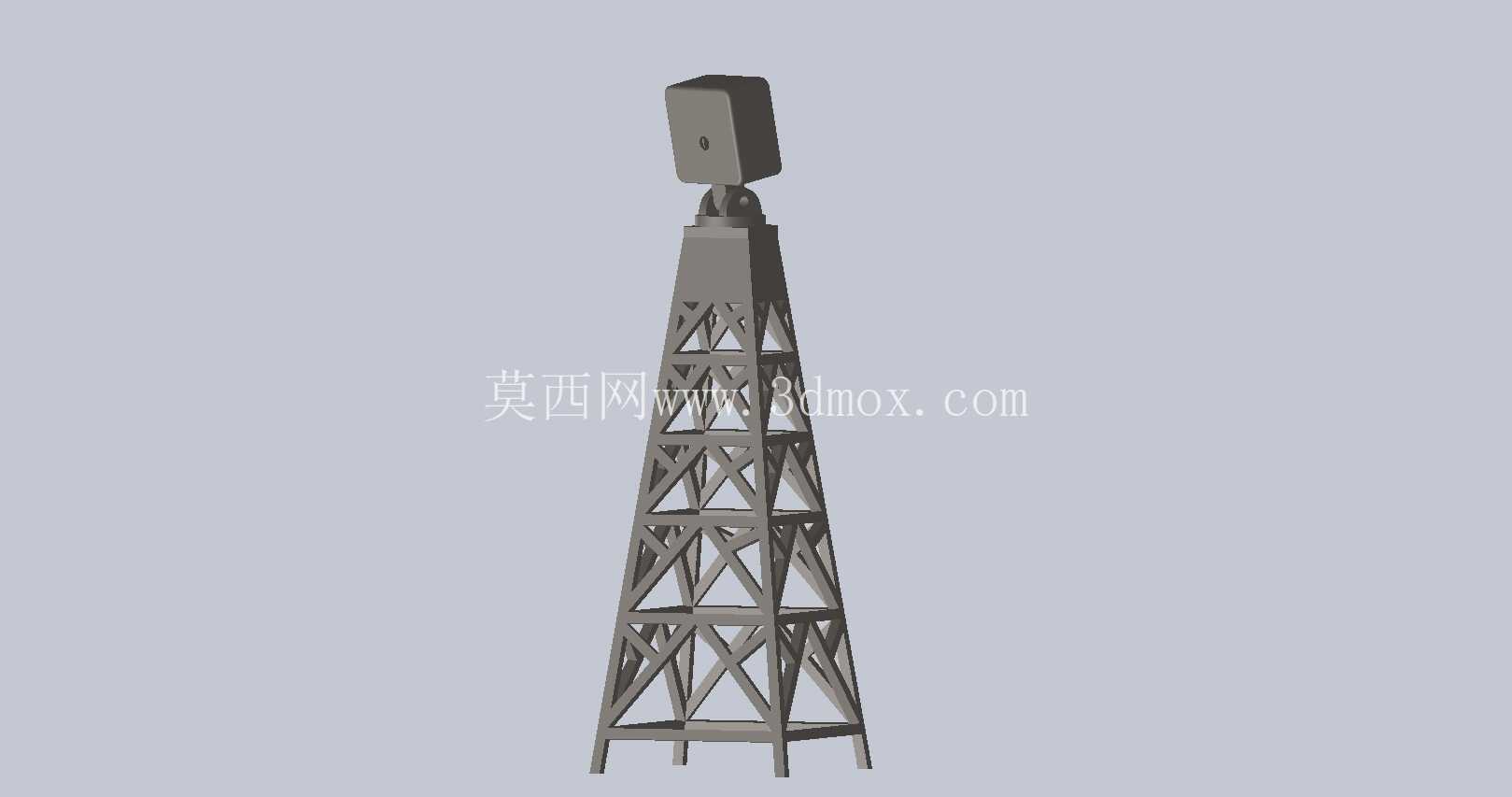

　　整个支架采用分段桁架式塔身结构，底部设置定位导轨，中段配置带内部倒角的拼接导轨，组装时可以先通过底部导轨完成塔身与安装基面的定位对齐，再借助中段导轨的导向作用逐段拼接塔身段，导轨的配合间隙控制在0.2mm以内，既保证拼接过程中各段塔面能够精准对齐，不需要额外的夹持工具辅助定位，也能避免拼接后出现段差晃动的问题，中段导轨的内倒角设计，能够在拼接时引导相邻塔身段的连接榫头顺利滑入配合位，降低组装对位的难度，即使是没有装配经验的使用者也能快速完成整塔的拼接固定。

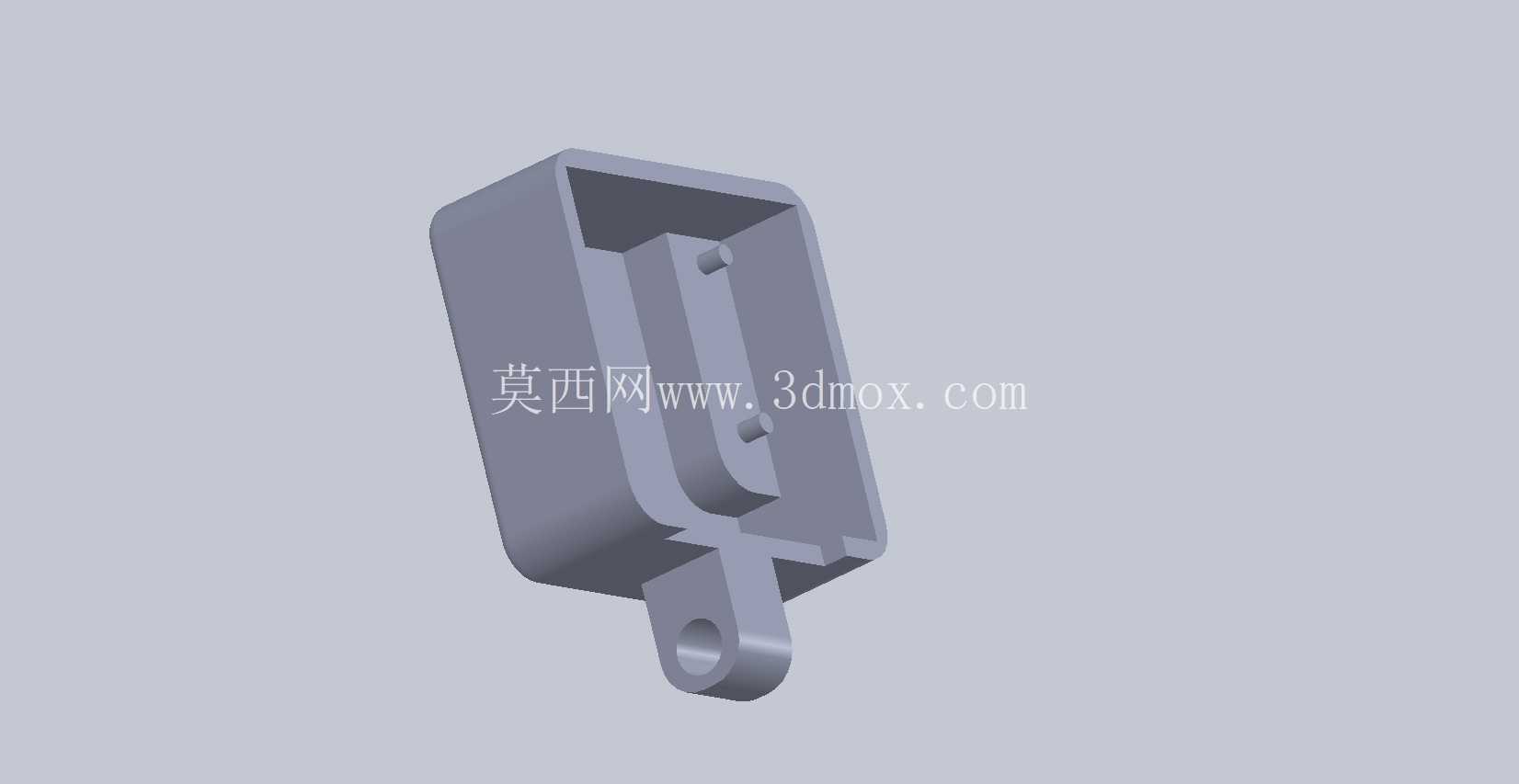

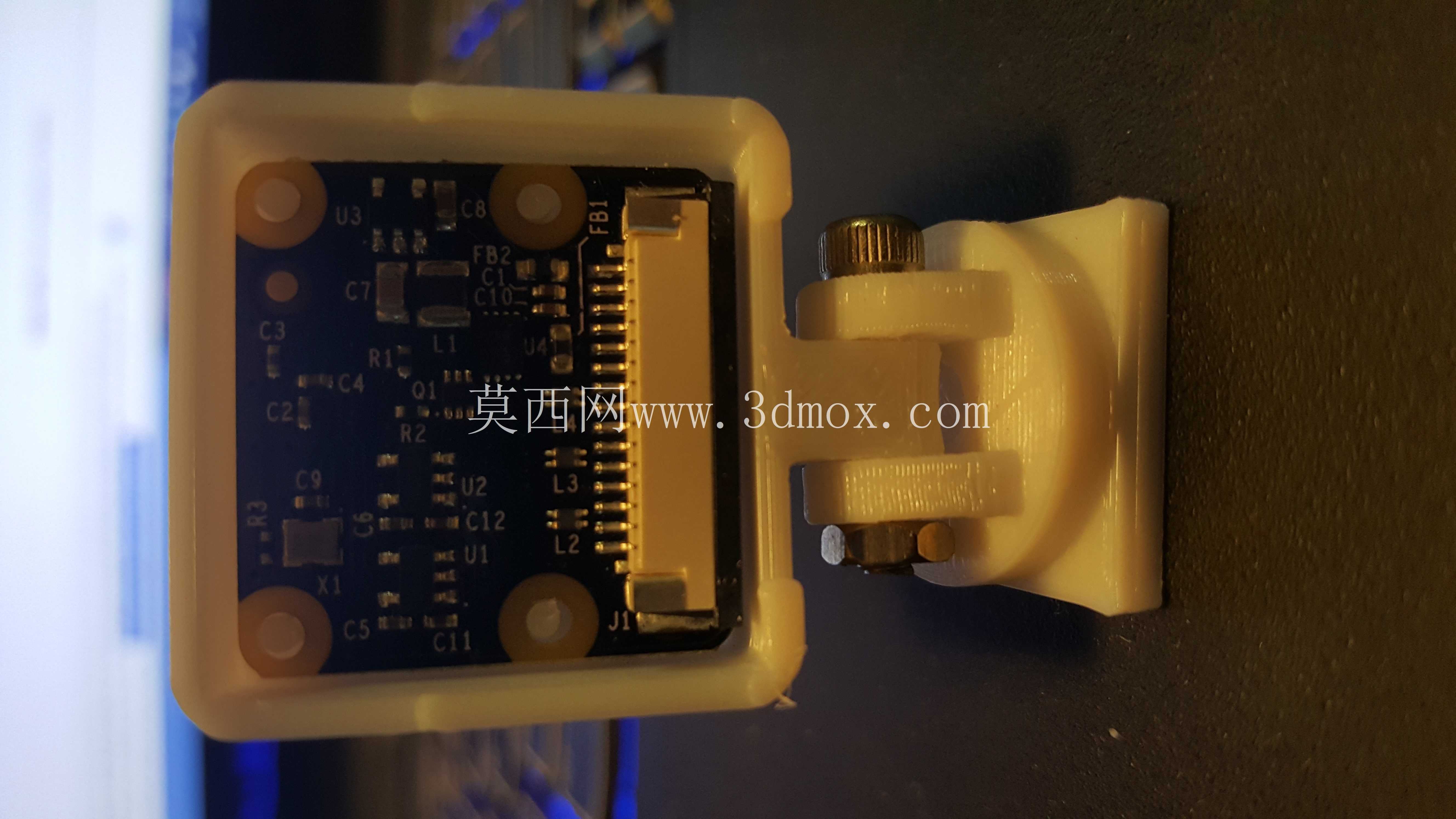

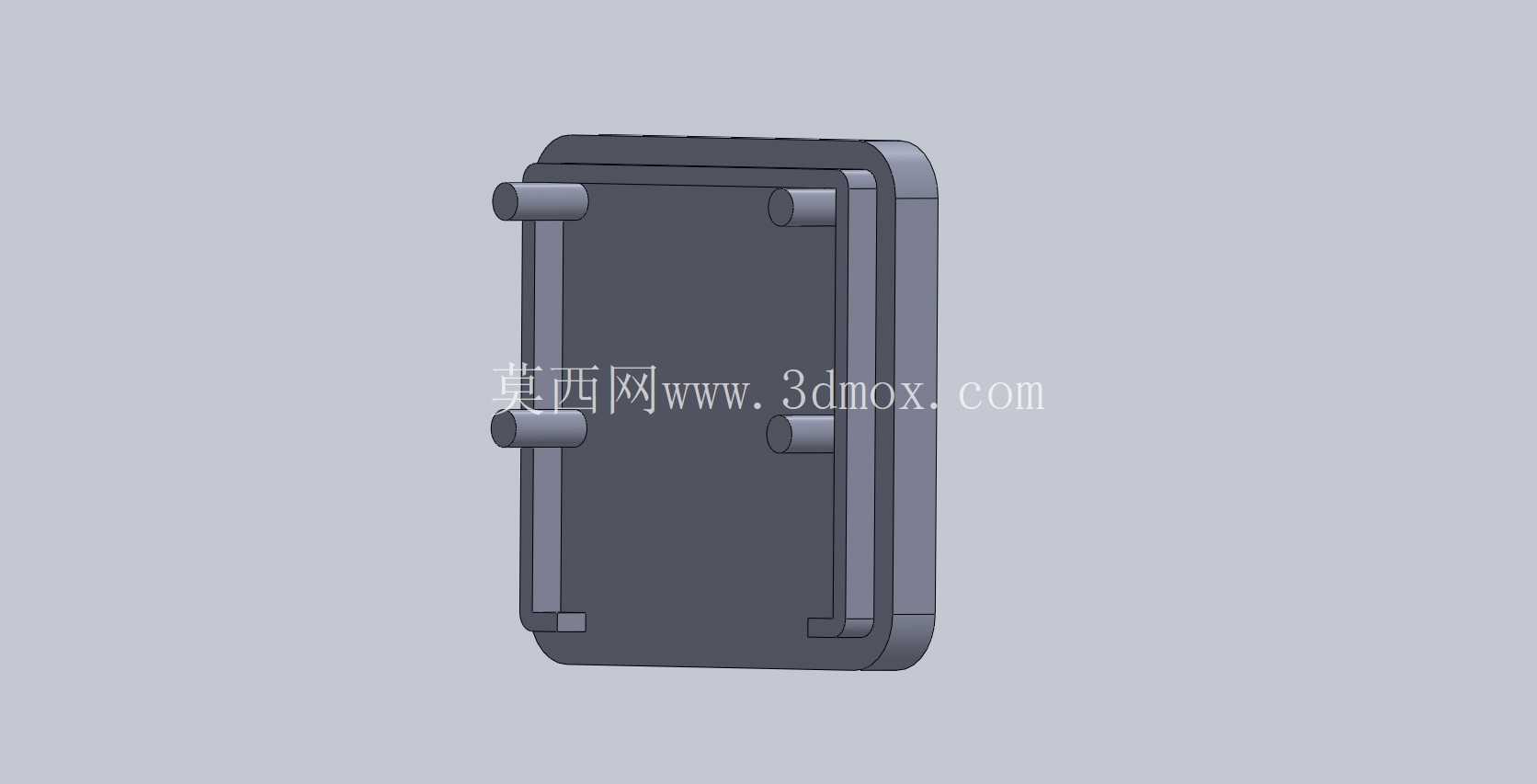

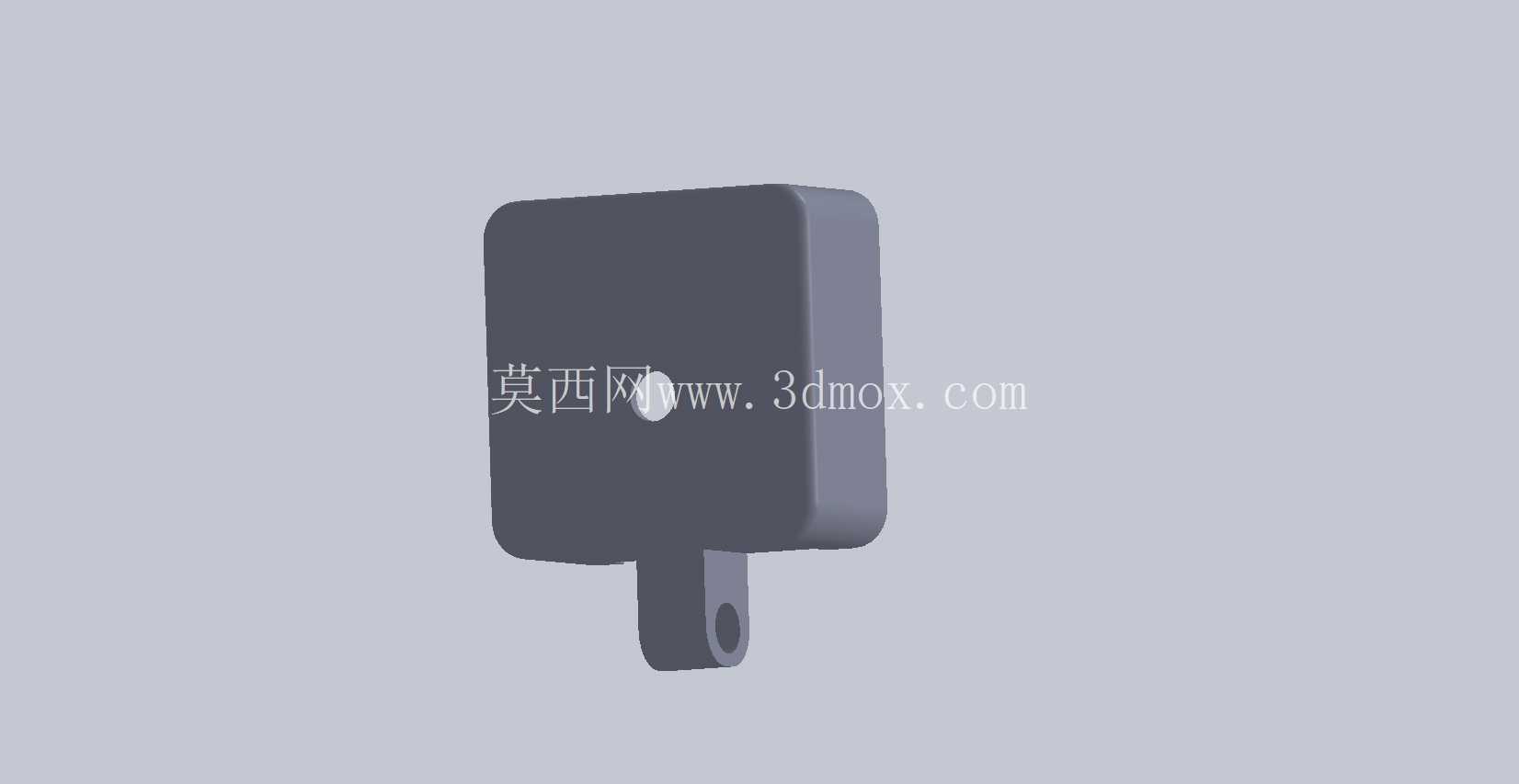

　　塔身采用格构式桁架结构，相比实心立柱结构，在保证整体结构刚度的前提下大幅降低了自身重量，打印成型时的耗材用量更少，打印时间也更短，桁架的斜向支撑筋按照45度交错排布，能够有效抵消相机安装后产生的倾覆力矩，即使在支架顶部搭载重量在200g以内的树莓派相机模块、USB工业相机，整塔的形变量也能控制在0.1mm以内，不会因为长期承重出现塔身倾斜、视野偏移的问题。支架顶部设置了通用相机安装座，安装面预留了标准的相机固定孔位，兼容市面上主流的小型监控相机、树莓派相机模组的安装尺寸，安装座与塔身之间采用铰接连接结构，可以根据实际监控需求调整相机的俯仰角度，调整范围覆盖-30度到60度，既可以俯视整个打印平台捕捉完整的打印作业画面，也可以调整角度对准挤出头位置，近距离监控第一层打印的贴合状态。从安装边界来看，整塔的底部安装尺寸适配多数桌面级3D打印机的框架铝型材槽位，可以通过T型螺母直接固定在打印机框架的顶部或者侧方型材上，不需要对打印机本身做打孔、粘接等破坏性改装，塔身的总高度经过优化设计，安装后相机镜头的高度距离打印平台平面约350mm，搭配120度广角镜头时可以完整覆盖220220mm到300300mm尺寸的常规桌面级打印机打印平台，不会出现视野边缘被遮挡的问题。

　　在结构细节设计上，所有的拼接连接位都做了0.3mm的装配间隙预留，兼容FDM3D打印的成型精度误差，即使打印件存在轻微的收缩变形，也能顺利完成拼接组装，塔身的所有棱边都做了R1的圆角处理，避免组装和使用过程中划伤手部或者拉扯设备连接线，走线槽隐藏在桁架的内侧筋位处，可以将相机的连接线顺着塔身内部排布，不会出现线缆外露杂乱、被运动部件剐蹭的问题。实际使用过程中，这款支架除了适配3D打印机的监控场景外，也可以固定在工作台侧方，用于小型装配作业的过程记录、桌面实验的画面采集，只需要根据实际安装场景更换底部的固定连接件即可，桁架结构的模块化设计也支持使用者根据自身的高度需求增减塔身段的数量，灵活调整相机的安装高度，不需要重新打印整个支架结构，大幅提升了结构的复用性。
