航天对接用柔性承重适配平台结构

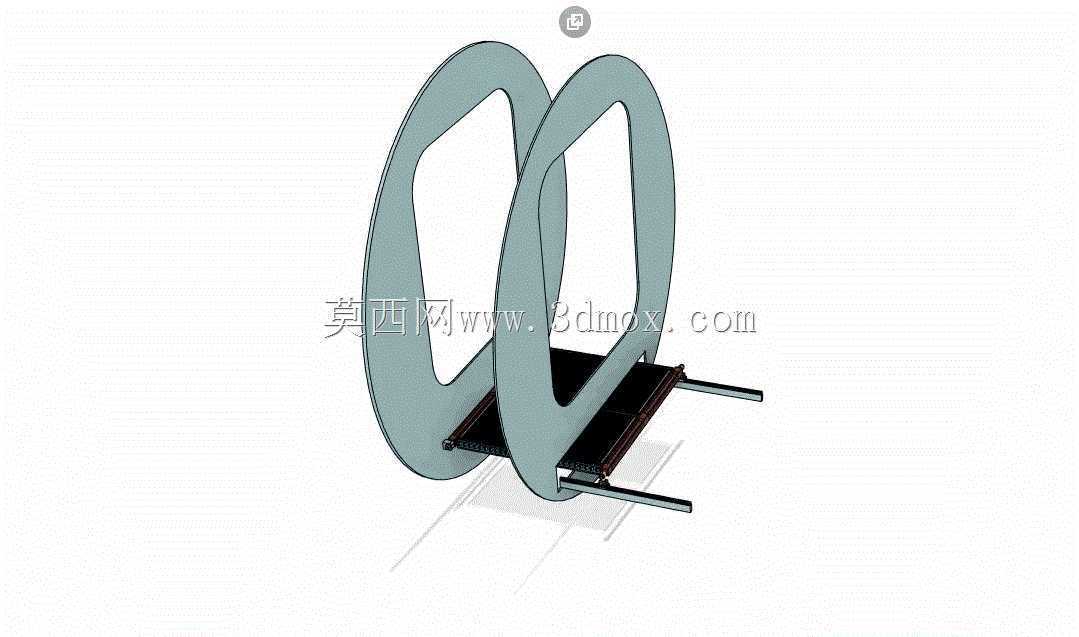

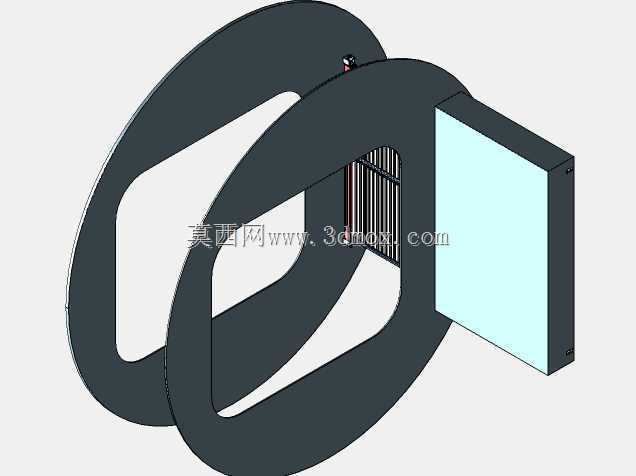

　　在航天在轨对接、舱段衔接的作业场景中，两航天器对接面往往存在多维度的姿态偏差，这类偏差如果直接通过刚性结构硬接触传递，很容易造成对接机构密封面损伤、连接锁止结构卡滞，甚至引发对接失效的严重故障，这套柔性承重适配平台，就是为了抵消对接过程中多轴角度偏差、保障对接面平稳贴合而设计的核心适配结构。从结构组成来看，整套装置以两组对称布置的环形承力框作为主体承载骨架，环形框采用变截面流线型轮廓设计，既能够在有限的安装空间内最大化结构抗弯截面系数，又能避免尖锐棱角在对接过程中剐蹭航天器舱体表面的热控涂层、管路线缆等附属部件，环形框内侧预留的贯通式镂空区域，可作为宇航员通行、设备转运的通道，不会占用对接通道的有效通行截面。

　　两组环形承力框之间通过底部的柔性承载地板实现连接，地板采用分层复合结构设计，表层为防滑耐磨的硬质承载面板，下方布置多组阵列式弹性补偿元件，可在侧倾、偏航、俯仰三个转动轴向上，提供每侧最高15度的角度补偿量，当两对接航天器存在姿态偏差时，柔性地板可通过自身的弹性形变吸收偏差量，让对接面逐步自适应贴合，避免刚性冲击。底部延伸出的两组平行导向杆，承担对接过程中的初定位导向功能，导向杆表面做了低摩擦耐磨处理，可在对接初始阶段插入对方航天器的导向销孔，快速修正两舱段的横向位置偏差，降低后续锁止机构的对位难度。设计过程中，首先要匹配对接通道的通行净空要求，环形承力框的内轮廓尺寸需满足宇航员身着舱外航天服时的通行边界，同时预留出便携式维修工具、

　　小型转运设备的通过空间，避免出现通行卡滞；承力框的壁厚设计经过多轮拓扑优化，在满足对接冲击载荷、宇航员及设备承重要求的前提下，尽可能去除非承载区域的材料冗余，降低整体结构重量，适配航天发射的载荷重量限制。柔性地板的补偿行程与刚度匹配是设计核心，刚度过高会导致角度补偿能力不足，无法有效抵消对接偏差带来的结构应力，刚度过低则会导致承载后形变量过大，影响对接面的密封精度，设计时通过有限元仿真模拟不同对接偏差角度下的结构应力分布，调整弹性元件的排布密度与刚度参数，确保在15度最大补偿角度下，结构各部位的应力均低于材料许用应力值，同时在额定承载状态下，地板的下沉形变量控制在对接密封要求的公差范围内。安装边界方面，

　　整套平台通过环形承力框上的均布连接孔与航天器舱体的对接法兰实现固定，连接孔采用长圆孔设计，可补偿安装过程中的孔位加工误差，降低舱体结构的加工精度要求；底部导向杆的伸出长度经过匹配计算，需保证在对接锁止机构开始接触前，导向杆已经完全插入对方的导向孔，完成初始位置修正，避免锁止结构出现错位咬合。在实际应用中，这套结构除了服务于航天器在轨对接场景，也可作为地面航天训练模拟器的对接适配机构，用于模拟太空微重力环境下的对接偏差补偿过程，为宇航员提供贴近真实工况的对接操作训练条件，结构整体无复杂的电控、液压元件，纯机械结构的设计方案可靠性更高，能够适应太空极端温度、真空环境下的长期服役要求，不会出现电子元件失效、流体介质泄漏等故障风险。
