HKS改装车用凸轮滑轮精密结构

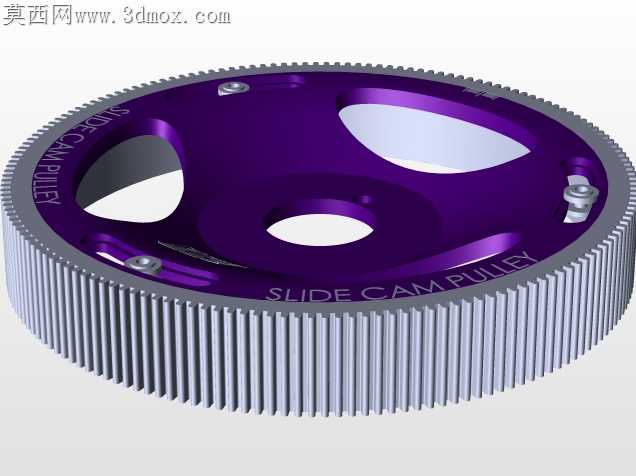

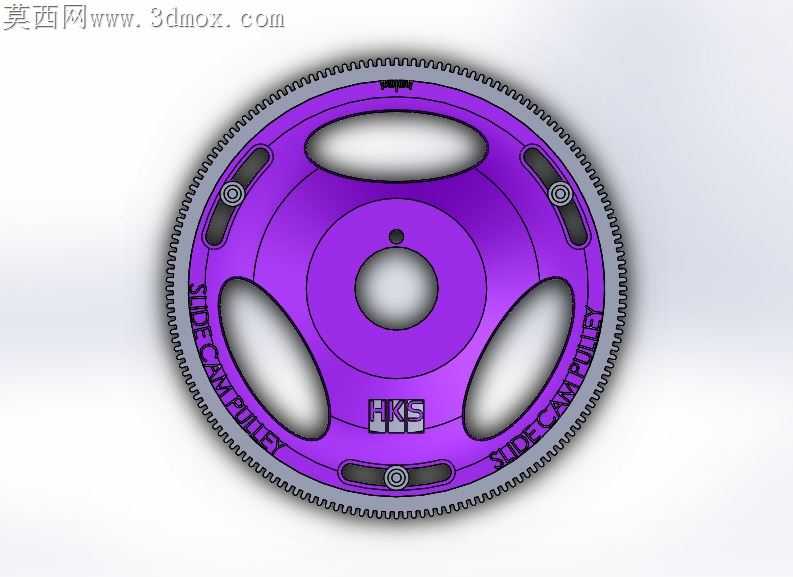

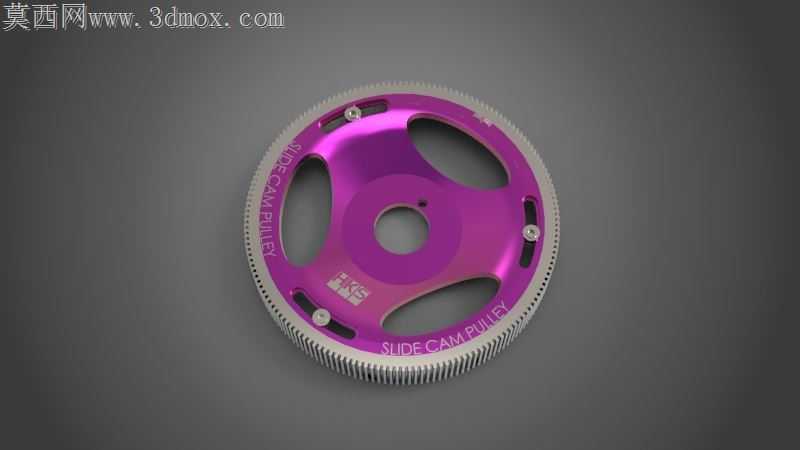

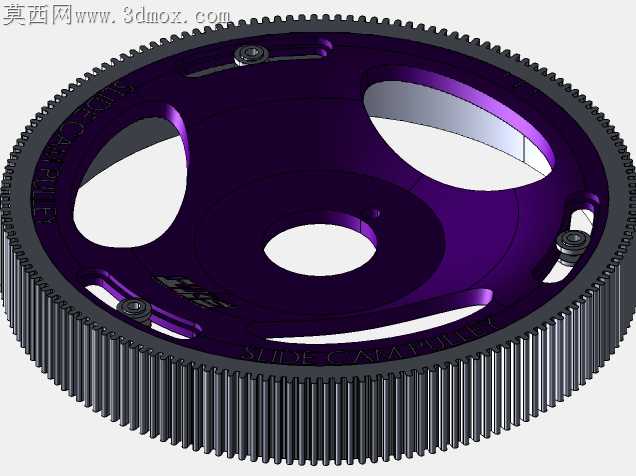

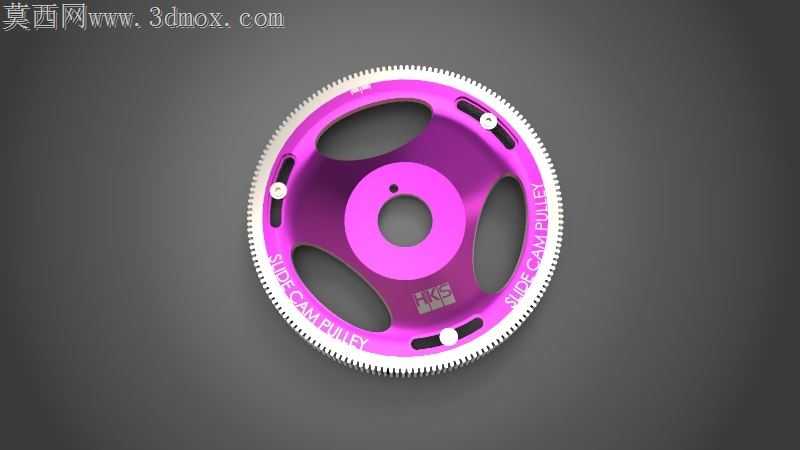

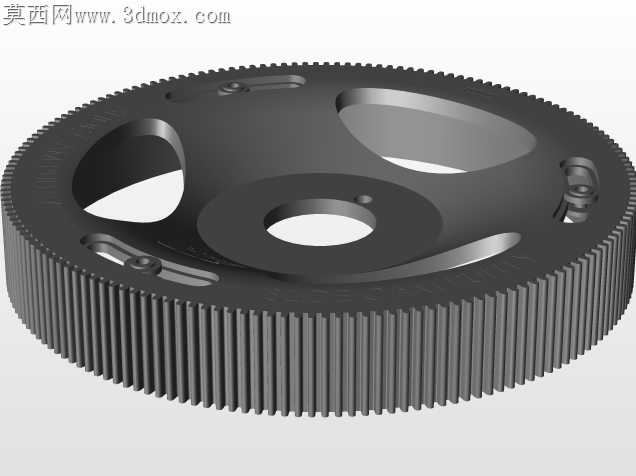

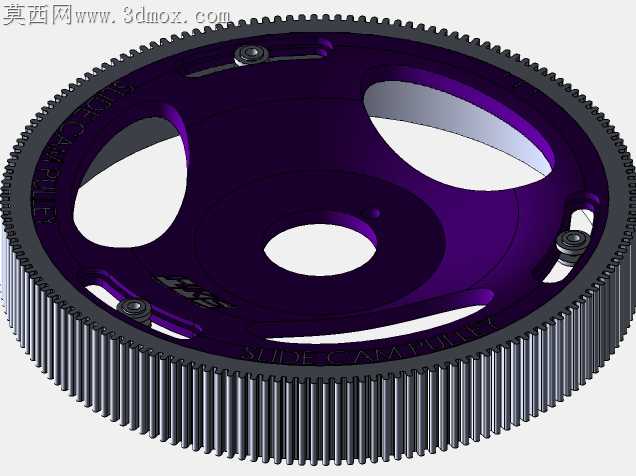

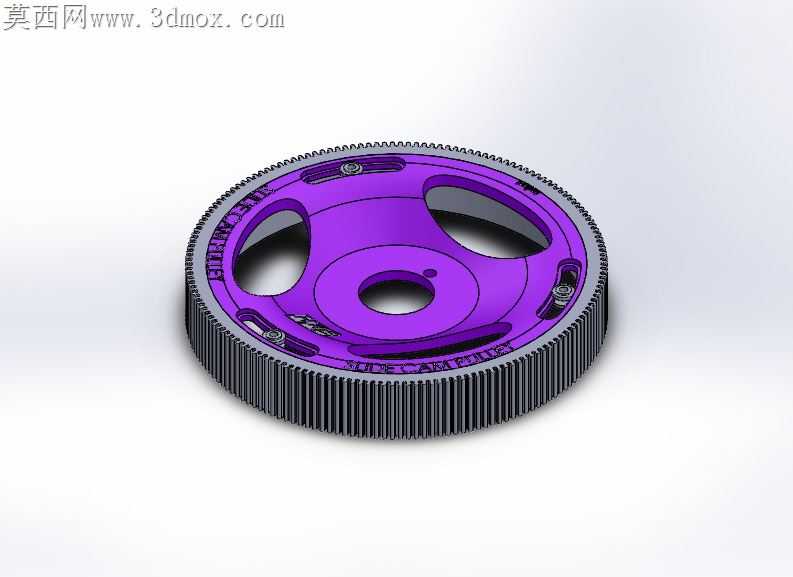

改装动力升级场景里，原厂凸轮滑轮的定位精度不足、高速运转下形变量过大的问题，一直是2JZ这类机型动力压榨的常见卡点。这款凸轮滑轮的外圈齿形做了微米级的齿距公差修正，每一个齿的齿顶倒角都匹配正时皮带的啮合角度，避免高转速下皮带跳齿的隐患，齿根位置特意做了圆弧过渡，没有尖锐的应力集中角，长时间高负荷运转时不会出现齿根开裂的故障。轮体上的三个镂空减重孔不是随意开的造型，每个孔的边缘都做了等半径的卷边强化，在切掉多余铝材降低转动惯量的同时，轮盘的整体径向刚度没有出现明显衰减，哪怕转速拉到破万转，轮面的径向跳动量也能控制在0.02mm以内，不会影响正时相位的精准度。轮面的定位销孔做了偏心微调结构，销孔周边的加厚凸台能承受凸轮轴驱动时的交变剪切力，不会因为频繁调整点火正时出现销孔扩旷的问题，安装时定位销和孔的过渡公差控制在H7/k6的配合区间，既不会过紧压装时撑裂轮体，也不会过松出现运转旷量。紫色阳极氧化层的厚度控制在8-12微米，既保证了铝材表面的耐磨抗腐蚀性能，也不会因为氧化层过厚导致装配尺寸超差，轮体边缘的刻字标识做了下沉0.1mm的凹槽处理，不会因为长期和皮带剐蹭磨掉标识信息。和凸轮轴配合的中心孔做了珩磨处理，内孔表面粗糙度达到Ra0.8，和轴颈配合时能形成均匀的油膜，减少长时间运转的磨损量，轮盘背面的三个减重凹坑刚好避开凸轮轴端的固定螺栓凸台，安装时不需要额外打磨轮体就能完全贴合，不会出现安装面虚接导致的运转抖动。这类改装部件的结构设计从来不是只追求视觉效果，每一处造型调整都对应着实际工况下的性能短板，镂空的大小、孔位的分布、齿形的修正量，都要经过动平衡测试反复验证，哪怕是0.1克的不平衡量，在高转速下都会被放大成明显的振动，影响整个配气机构的稳定性。
