1:18比例管架式越野攀爬车结构设计

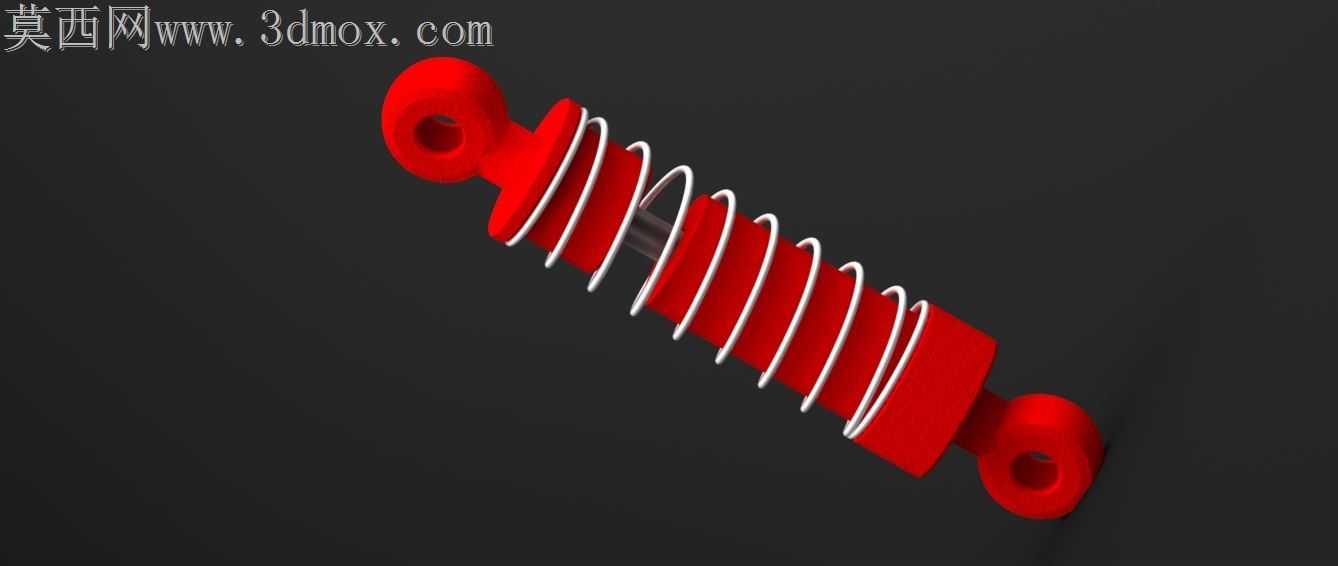

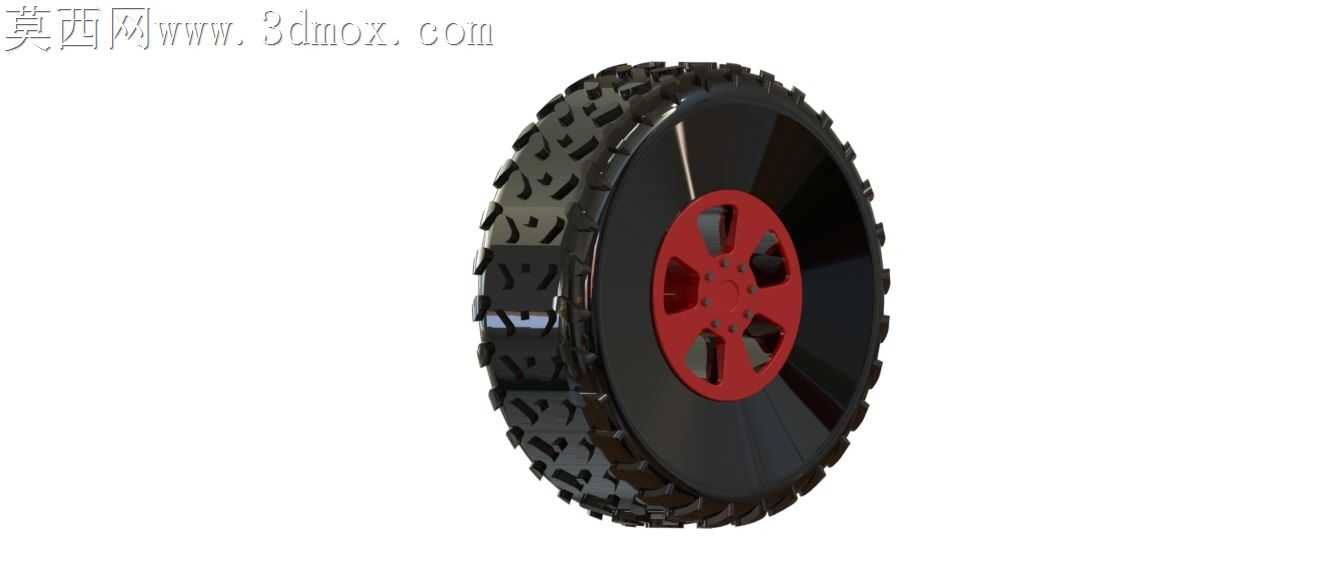

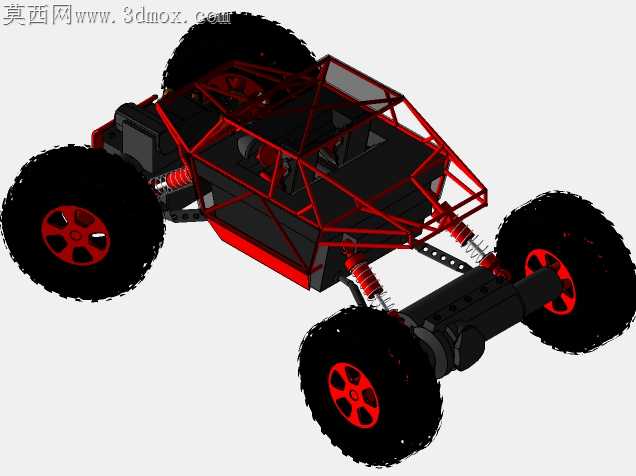

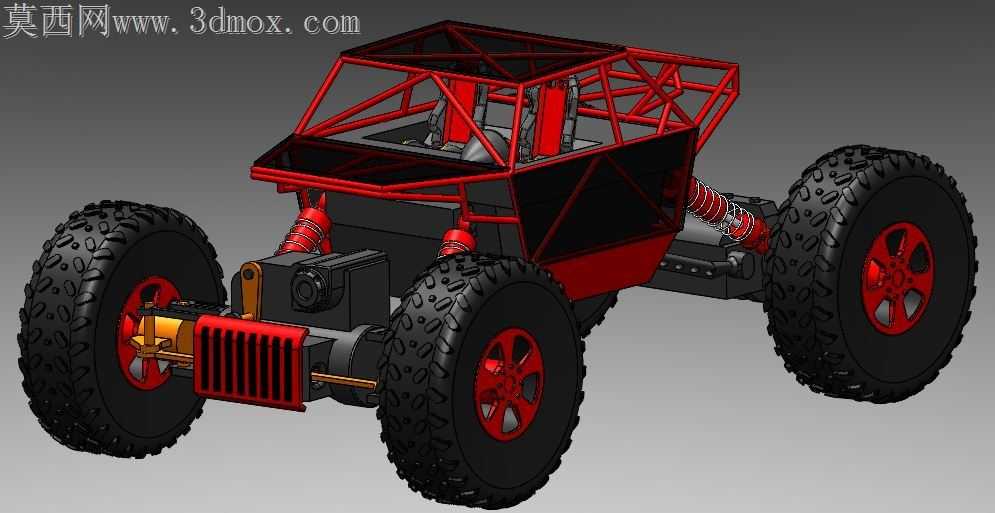

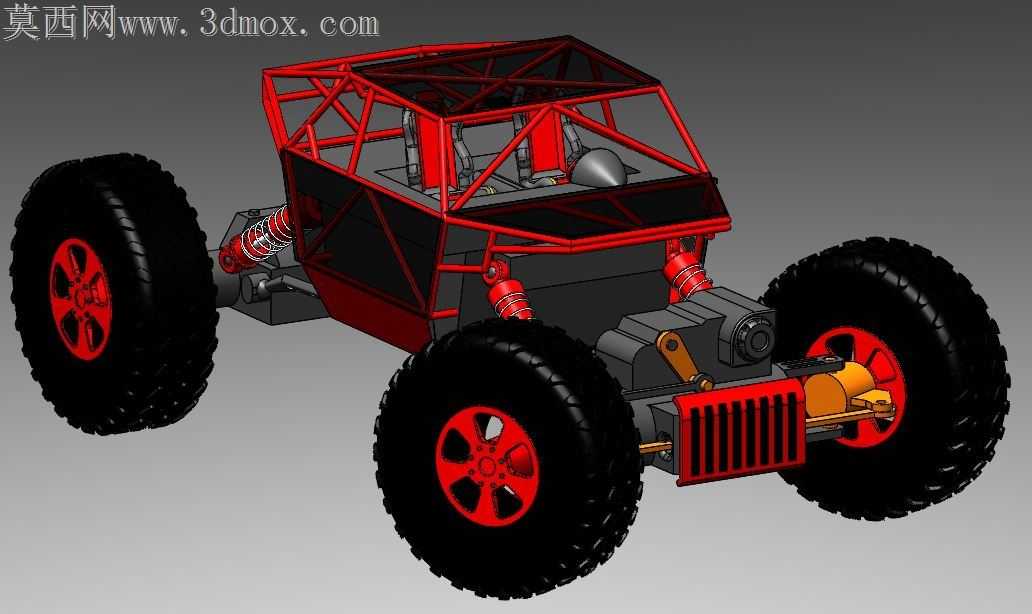

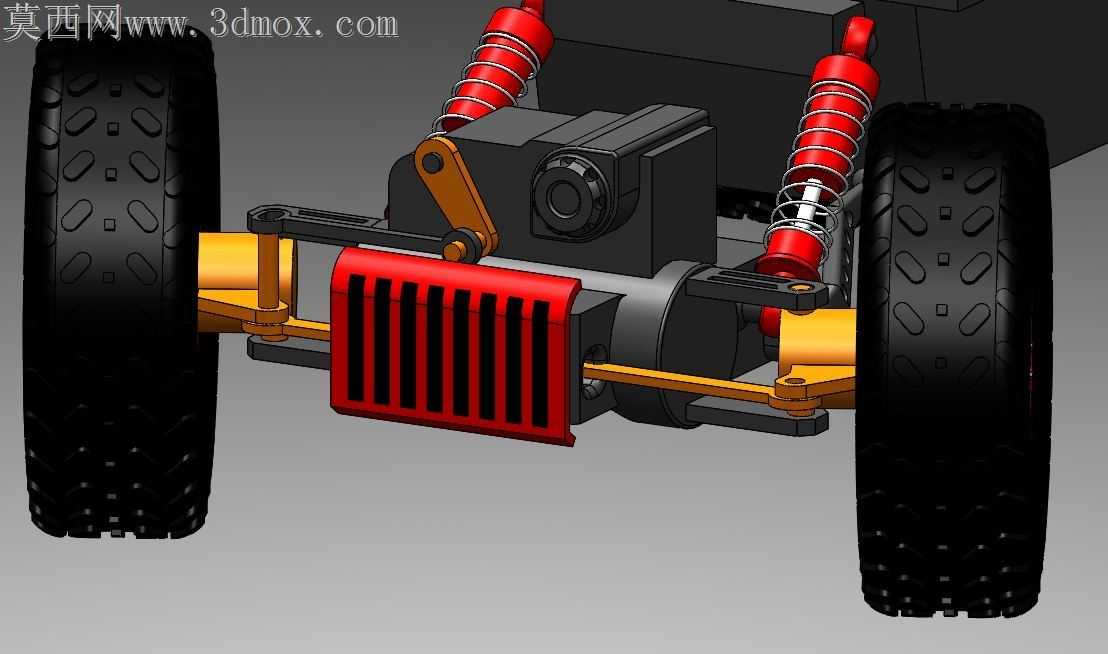

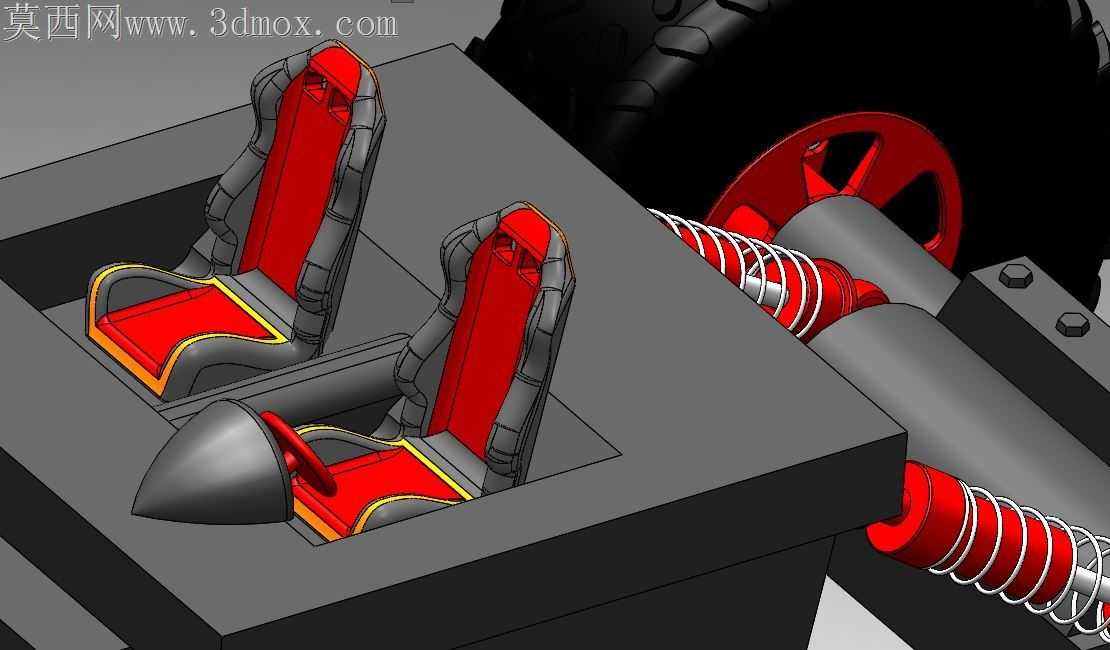

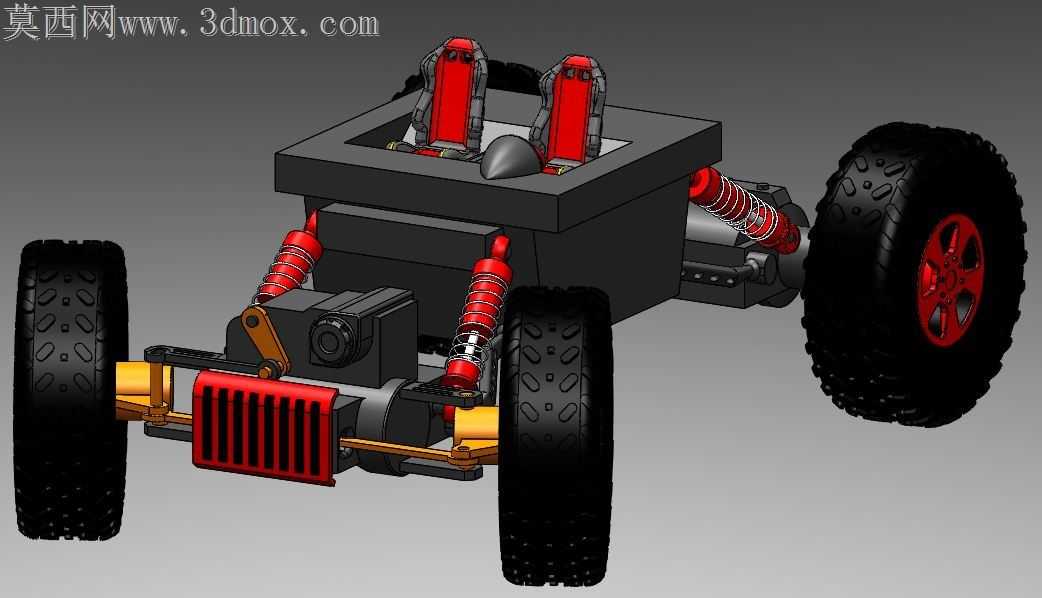

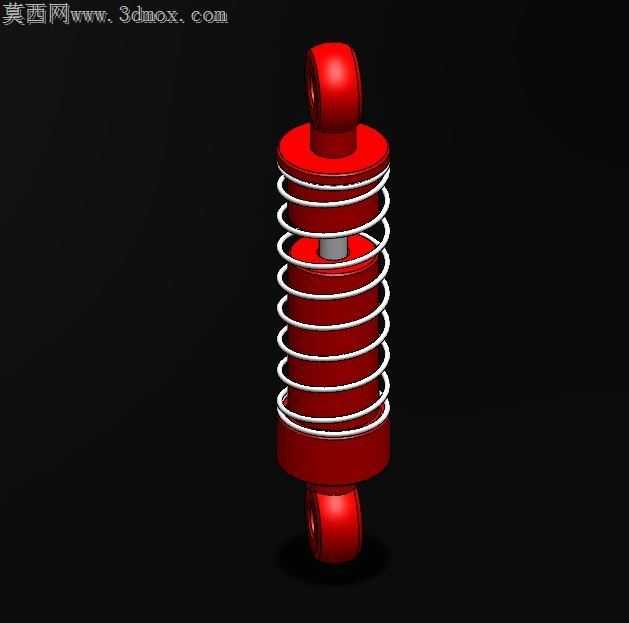

非铺装路面攀爬行驶时，车架抗扭冗余不足、悬架行程限位不合理是小型越野载具最容易出现的失效问题，这套1:18比例的管架攀爬车结构，从加工适配的角度把量产环节容易踩的公差坑提前在结构设计阶段做了规避。外露的红色防滚管架没有采用一体化打印的成型方案，每段管材的衔接处都预留了0.12mm的插接余量，避免小尺寸薄壁件一体成型时出现的翘曲变形，管架拼接节点的位置特意避开了悬架上支臂的安装座，不会出现装配时工具无法伸入拧紧紧固件的问题。前杠位置的竖向散热格栅做了1.2mm的统一壁厚，相邻格栅间隙留足1.5mm，不管是采用光固化3D打印还是注塑开模，都不会出现细小栅格断连、脱模卡滞的问题。四个车轮的红色轮毂和大颗粒越野胎之间做了周向定位凸台，装配时不需要反复调整轮胎动平衡位置，压装到位就能保证胎面和轮毂的同轴度，不会出现仿真行驶时轮胎偏摆的问题。长行程螺旋弹簧悬架的上下安装座做了球面限位结构，弹簧压缩到极限行程时不会出现侧向脱出的隐患，弹簧线径和安装座的卡槽尺寸做了过盈0.08mm的配合，不需要额外涂胶就能固定弹簧位置，减少装配工序的同时也方便后期更换不同刚度的弹簧调整攀爬姿态。驾驶舱位置的黑色覆盖件和管架之间采用隐藏式卡扣连接，卡扣的位置选在管架横向管材的中段，不会因为管材焊接（或粘接）的位置误差导致卡扣无法对齐，覆盖件边缘做了0.2mm的倒角，和管架贴合时不会出现明显的拼接缝隙。前桥位置的仿真传动结构没有做多余的镂空减重，保留了足够的壁厚来承受攀爬时的侧向冲击力，转向拉杆的连接球头预留了0.05mm的活动间隙，既不会出现转向卡滞，也不会因为间隙过大导致转向虚位超标。轮胎表面的深胎纹做了0.3mm的脱模斜度，橡胶材质注塑时不会出现胎纹缺料的问题，胎纹的排布特意避开了轮胎和轮毂的配合面，不会影响轮胎和轮毂的密封贴合效果。整车所有外露的紧固件安装孔都做了沉台设计，装配后螺丝头不会突出零件表面，既避免了越野行驶时螺丝被障碍物刮蹭松动，也让整车外观更整洁利落。电池和电控模块的安装位预留了通用的尺寸空间，不需要额外修改结构就能适配市面上主流的小型仿真车模动力套件，底盘下方的护板做了一体化的平滑设计，攀爬时不会被凸起的石块勾挂，护板和车架之间用三颗均布的螺丝固定，拆卸维护时不需要拆解周边的悬架结构。
