0.96英寸OLED显示模组带驱动板结构

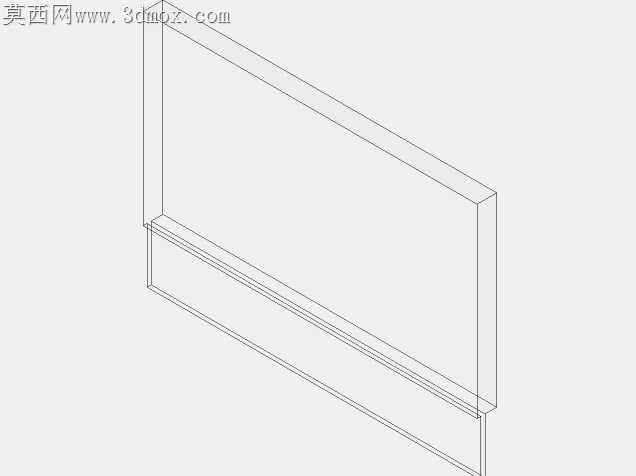

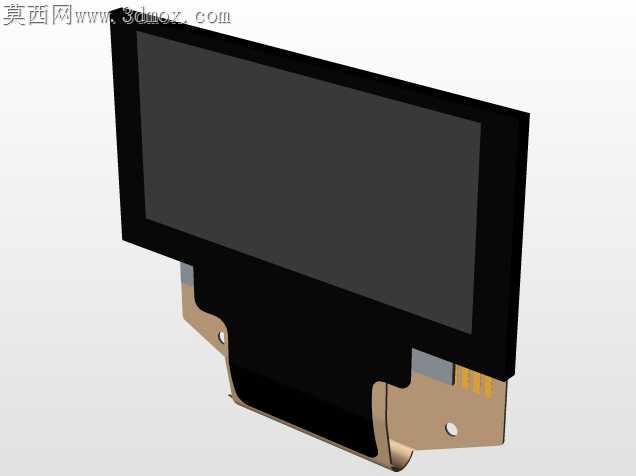

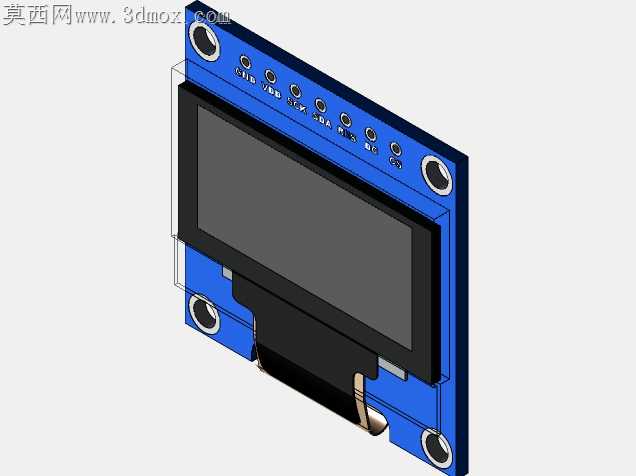

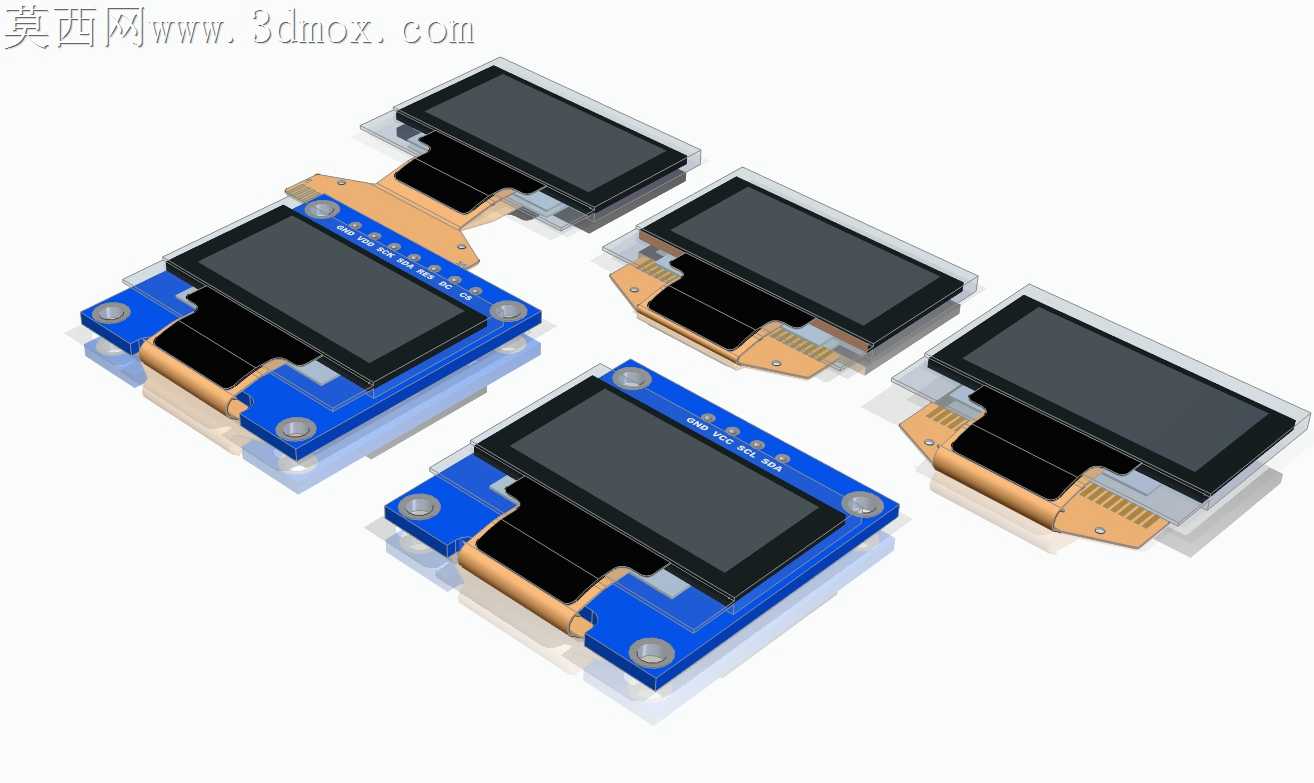

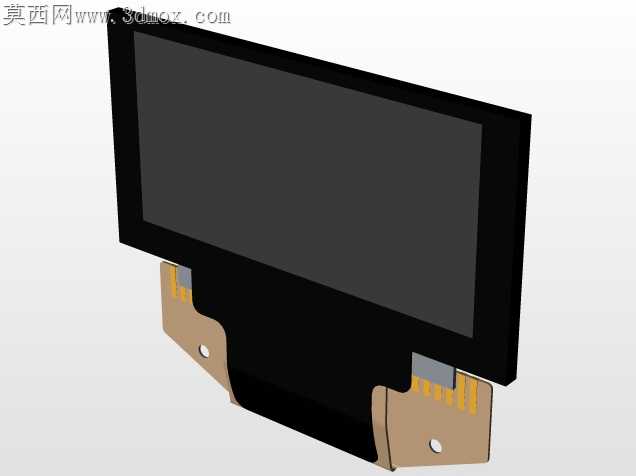

小尺寸OLED模组量产时最容易被忽略的是FPC弯折区的应力释放问题，很多手板样件组装完成后做高低温循环测试，弯折区铜箔断裂导致屏幕花屏的故障率超过12%，这套结构在设计时特意给FPC弯折段预留了0.3mm的悬空避让间隙，没有让柔性排线直接贴附在PCB板边缘，弯折半径控制在1.2mm以上，刚好避开铜箔弯折疲劳的临界值。PCB板四个角的固定孔做了沉头处理，沉头深度0.15mm，适配M1.2的铜柱螺丝，锁附后螺丝顶面不会高出PCB板面0.1mm，避免组装时螺丝顶到屏幕背面的偏光层造成亮斑。屏幕与PCB板的贴合区预留了0.2mm的泡棉粘贴位，泡棉压缩率控制在30%时刚好能填满屏幕与PCB之间的间隙，既可以缓冲跌落时的冲击力，又不会因为泡棉过厚顶起屏幕导致显示区出现水波纹。不同配置的模组驱动IC位置做了差异化避让，裸屏版本没有多余的板载元件遮挡，带板版本的驱动电容、电阻都排布在PCB板远离FPC接口的一侧，焊接时不会被排线遮挡操作空间，返修时拆焊元件不用反复挪动FPC排线，减少排线扯断的风险。屏幕玻璃边缘做了0.1mm的C角倒角，没有锋利的直角边，组装时不会刮伤操作人员的手套，也能避免玻璃边缘崩边产生的碎屑掉落到显示区造成坏点。FPC接口的金手指长度做了0.2mm的加长处理，对接插座时插入深度比常规设计多0.15mm，震动工况下不会出现接触不良的断连问题，金手指表面做了沉金处理，抗氧化能力比喷锡工艺提升4倍以上，长期存放后焊接性能不会出现明显衰减。PCB板的布线避开了屏幕下方的区域，板载走线都集中在固定孔周边的非显示区，避免走线产生的电磁干扰影响屏幕显示的稳定性，实测在100MHz的电磁干扰环境下，屏幕不会出现闪烁、横纹等显示异常。
