带式磁选分离输送设备三维设计

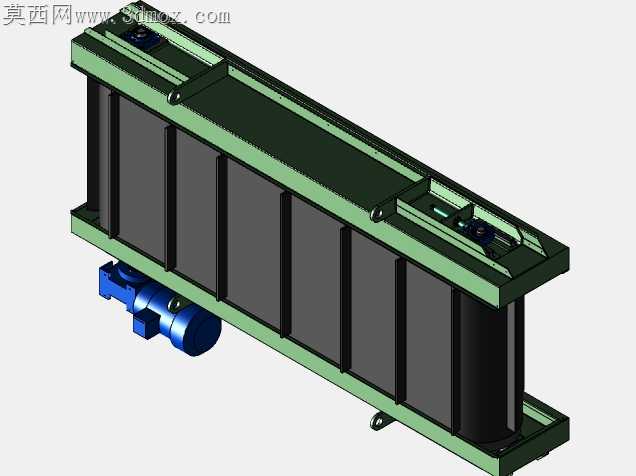

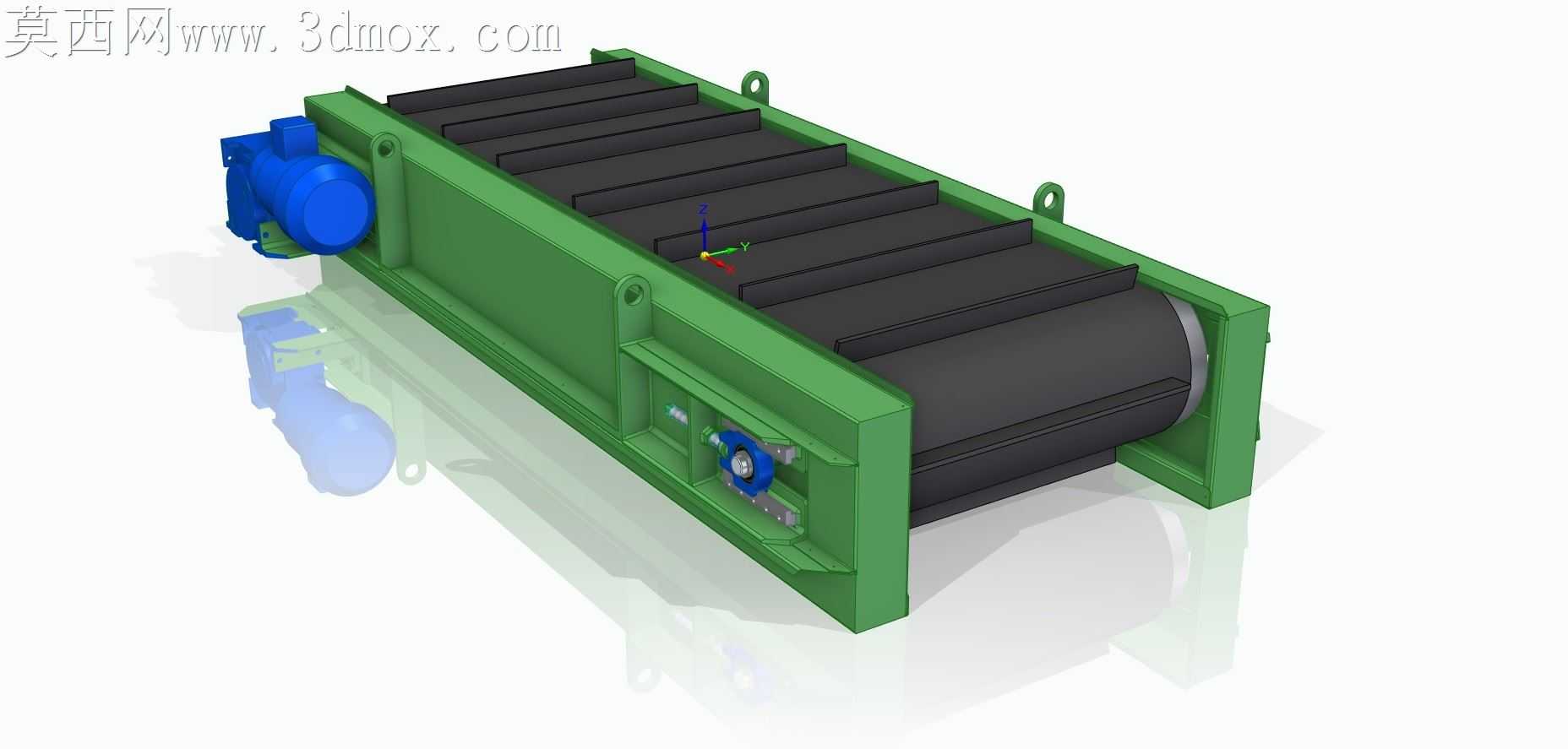

本作品为过带式磁选机的三维建模设计，全程在三维建模软件中完成全参数化构建，首先从设备的整体功能逻辑出发，先搭建主体承载框架的基础结构，采用矩形截面型材作为机架的主体支撑，通过拉伸、切除、倒角等基础建模命令完成机架各安装位、吊环孔、传动部件安装座的结构设计，确保机架的承重结构符合工业设备的刚性需求。传动部分的建模重点还原了驱动端的蓝色减速电机组件，对电机的外壳散热筋、输出轴连接法兰、端盖紧固结构都做了精细化的特征还原，同时构建了主从动滚筒的装配结构，滚筒表面做了防滑纹理的细节处理，匹配黑色橡胶输送带的建模，输送带表面等距布置的横向挡料隔板采用阵列命令完成，确保隔板间距均匀一致，能够有效承载输送过程中的散状物料，避免物料下滑。磁选功能核心区域的结构做了针对性设计，在机架下部的磁系安装位，还原了可调式磁系调节机构，包括调节手轮、锁紧组件、磁系固定架的细节结构，能够直观展示磁系角度调节的工作原理。渲染阶段采用工业设备常用的材质分配方案，机架主体赋予哑光绿色金属漆材质，还原工业选矿设备的经典涂装质感，驱动电机赋予亮蓝色工程塑料与金属结合的材质，输送带赋予黑色哑光橡胶材质，调节手轮等操作件赋予金属镀铬与蓝色塑料旋钮的组合材质，地面添加了柔和的反射效果，通过三点布光方案突出设备的结构轮廓，让各部件的装配关系清晰可见。设计过程中充分考虑了设备的实际使用场景，在机架顶部设置了一体式吊装吊环，方便设备的现场安装转运，侧边预留了检修盖板的安装位，便于后期设备的维护保养，整体建模严格遵循机械设计的装配规范，所有部件的配合间隙、安装孔位都符合实际加工装配的尺寸要求，既完整还原了过带磁选机的输送、磁选分离的核心功能结构，也通过精细化的建模与渲染直观呈现了设备的外观形态与结构组成，可用于设备方案展示、结构原理教学以及后续的工程图纸导出参考。
